自动喷淋系统施工流程及工艺控制要点全解析

在消防施工期间，有这样一些细节之处，像是支吊架、报警阀以及探测器等，这些小的方面常常起了决定性作用，即关于系统当其面对关键时候能否正常投入使用的情况。有许多人仅仅将注意力集中到设备自身上面，然而却把安装规范给忽视掉了，最终导致在验收的时候需要进行返工处理，甚至更严重的是在发生火灾的时候设备直接无法正常发挥作用。接下来要说的这12个关键点，它们与施工质量以及安全存在着直接的关联，是值得你去认真仔细核对一番的。

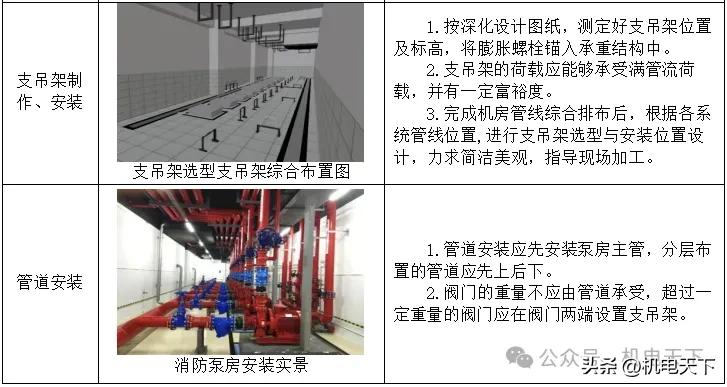

管道支吊架安装的硬性指标

于配水支管之上的每一条直管段，以及相邻的两个喷头之间的管段，所设置的支架数量不得少于1个。而吊架的间距则被严格限定在3.6米之内。如此做是为了避免管道由于水流冲撞或者自身重量而产生过度变形，从而影响喷头的布水效果。

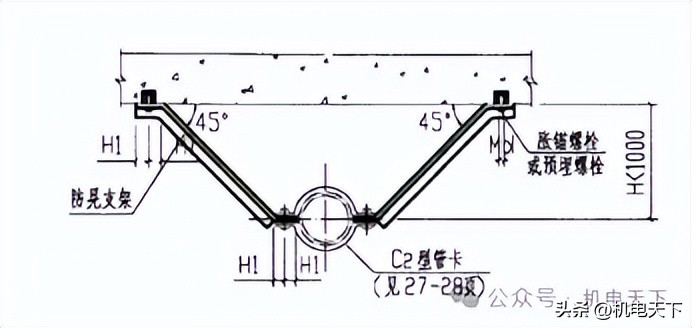

管道公称直径达到或超过50毫米之际，每一段配水干管及配水管所设置的防晃之架数目不得少于1个，并且防晃支架的间距不得大于15米。于管道转弯之处或支管末端部位，必定需要加设防晃支架。这些规定径直参照03S402图集，其目的在于抵御水锤效应以及管道的晃动。

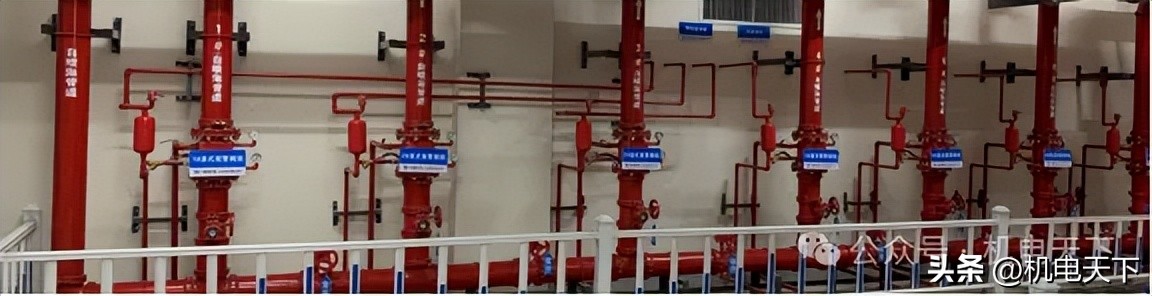

报警阀组与水力警铃的安装要点

位于便于操作的显著位置处的报警阀组，其距离室内地面的高度适宜为1.2米，此高度不但利于日常的检修以及测试，而且契合多数操作人员的站立工作习惯，其安装位置务必确保周边具备充足的操作空间，且不存在遮挡。

连接水力警铃与报警阀，应采用热镀锌钢管以防止锈蚀堵塞，当连接管公称直径是20毫米时其长度不宜大于20米，超过该距离水力损失会增大，可能致使警铃不响或响声达不到要求。

消火栓箱安装的细节把控

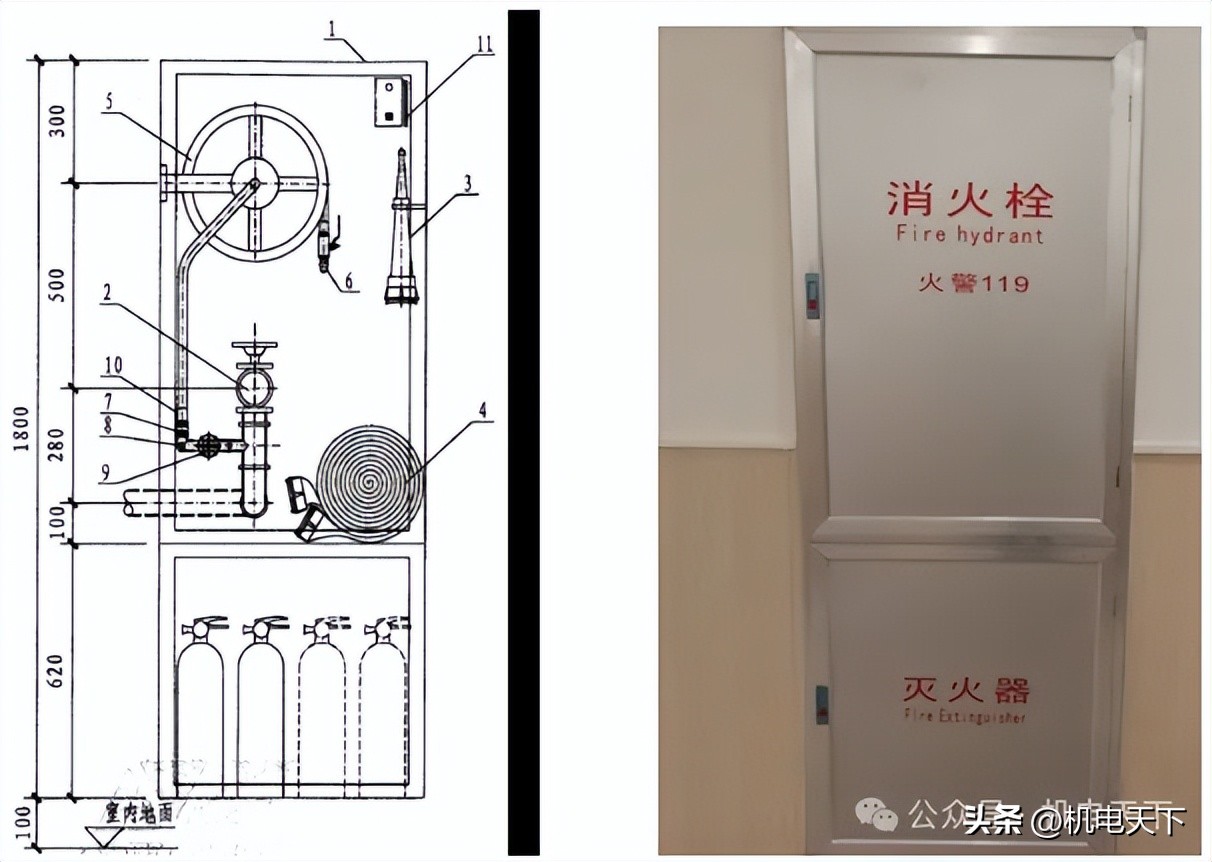

明装消火栓箱进行安装之际，需先要确定箱体置于墙面上的安装所在位置，展开找平这一操作行动，再来进行找正这一动作行为。其下底距离建筑方面为100毫米，此100毫米的离地间距，是用以便利消防水带的运用以及箱门的开启，与此同时防止地面积水对箱体造成侵蚀。

必须对消火栓支管穿透箱体的处的孔洞予以封堵，封堵之后不应存在明显缝隙，其表面应尽显平滑，并且牢固稳定，如此一来，既能够防止火灾发生时烟气经由孔洞进行蔓延，又可以避免小动物进入箱内对设备造成破坏，消火栓按钮安装于门开启方式处于开门状态、箱体内侧的最上部位置，连接的电线采用金属软管予以保护，以此确保线路安全同时还要便于操作。

线路敷设的保护与密封措施

明敷的线路管路，要采用单独的卡具来进行吊装或者是通过支撑物予以固定，其吊杆的直径是不可以小于6毫米的，以此来确保支撑的强度。而暗敷的时候，应当敷设在不燃烧的结构之内，并且其保护层的厚度应为不小于30毫米，借助建筑结构达成防火保护。

建筑物存在沉降缝、伸缩缝、抗震缝等变形缝，管路经过这些变形缝的时候，必须采取相应的补偿措施。对线缆来说，跨越变形缝的两侧时还应该被固定，并且要留有适用的余量，以防建筑位移时拉断线缆。管路敷设在充满灰尘或者潮湿的场所时，管口还有管路连接的地方都需要进行密封处理，目的是避免灰尘同潮气有侵入的情况，进而影响线路绝缘。

金属管路与槽盒内的布线规范

金属管路人盒，其外侧需要套上锁母，内侧应当装上护口。于吊顶内进行敷设时，盒的内外侧都要套锁母，如此能够有效地保护电线绝缘层以免被管口划伤。锁母跟护口配合使用，也让管路与接线盒连接的牢固性得到了增强。

布线于管内或者槽盒内的时候，其进行必须是在建筑抹灰以及地面工程完结之后，要保证管内或者槽盒内不存在积水还有杂物。除了设计所要求的情况之外，系统里不同的回路、不同电压等级以及交流与直流的线路，不应该布设在同一根管子内或者槽盒的同一个槽孔内，以此来防止信号受到干扰以及绝缘被击穿的风险。

探测器安装的定位与避让

探测器到墙壁、梁边的水平距离，不能小于05米。探测器周围05米范围内，不应该有遮挡物。这是为了确保探测器能够有效感应火灾初期的烟雾或者热量，避免出现盲区。探测器至空调送风口边的水平距离不能少于15米，防止送风气流改变烟雾流向造成探测延迟。

探测器安装于走道顶棚之上时，要进行居中布置这个操作。要是和其他管路产生冲突，那就需要去协调解决这个状况，不过一定要优先让探测器的布点满足设计所提出的要求这件事得以确保。从接线盒啊，槽盒等此类地方引到探测器底座的线路，当采用可弯曲金属电气导管来保护的时候，它的长度不应当超过两米，如此这般就限制了软管过长从而引发的保护不足那个问题啰。

模块与电话插孔的安装位置

处于同一报警区域当中的模块比较适合集中安装在金属箱中，而绝对不应设置安装在配电柜、箱那里以及控制柜、箱里面。这么做得以避免强电磁场对模块正常工作会产生干扰，与此同时还便于达成集中管理以及维护的目标。模块箱的安装位置应当显著并且方便进行检修。

消防电话分机，宜安装在明显位置，该位置要便于操作。电话插孔，同样宜安装在明显之处，此位置需易于操作。采用壁挂方式安装时，其底边距地（楼）面的高度，应为1.3米至1.5米。这个高度符合多数人的操作习惯，在紧急状况下能够快速找到并加以使用。连接导线应留不小于150毫米的余量，并且端部要设置明显的永久性标识，借助此标识方便接线以及日后排查。

防火门与防火卷帘的联动逻辑

监控防火门的模块与放置在现场的电动闭门器、用于磁力松闭门的释放器以及起到感知门状态作用的门磁开关等部件之间相连接所用到的线的长度，不应该超过3米。对于线缆长度进行限制，其目的在于可以确保信号在传输过程中的稳定性，以及信号传输过程中的可靠性，避免因为线缆长度过长，进而致使电压出现衰减的情况，或者引发信号受到干扰的现象。

疏散通道那儿有的防火卷帘门，其联动控制存在着明晰的逻辑，一旦任一侧的感烟探测器产生动作之后，卷帘便会朝下降低到距离地面1.8米的地方，这么做是意在为人员疏散留出相应的空间，当任一侧的感温探测器有动作之后，卷帘会一直下降直至到底，从而完全阻隔火势的蔓延，此采取分开两步下降的控制逻辑，乃是疏散通道防火卷帘负责安装调试工作的核心所在。

风管制作安装的尺寸与偏差控制

核查预留洞口尺寸之际，要比风管的外形尺寸大五十至一百毫米，以此为安装以及调整留出空间。全部在风管上的分支开口还有其他开口，都必须在管道制作之时预留，不可以在安装之后再去切割，以免损坏风管结构强度以及密封性。

安装后的水平风管，其不水平度的允许偏差是，每米不应大于3毫米，并且总偏差不应大于20毫米。安装完成后的垂直风管，其不垂直度的允许偏差为，每米不应大于2毫米，同时总偏差不应大于20毫米。而这些精度控制，会直接对风系统的运行效率以及噪声水平产生影响。

风管吊装与穿墙防护做法

水平吊装之际，把已组装好的水平风管借助手动葫芦或者提升架提升到安装高度之上，将风管提升得比最终标高高出大概150毫米，拉水平线紧固支架横担，把风管放至横担上，确定安装高度。这般预留高度有益于调整与固定。立管安装时要留意和水平管接口处要预留1至1.5米的水平安装距离，以此方便操作。

在风管穿过需封闭的防火、防爆墙体或者楼板之际，应设置预埋管或者防护套管，其钢板的厚度不应当小于1.6毫米。风管跟防护套管之间借助不燃柔性材料进行封堵，使防火隔断的有效性得以确保。当阀门安装于吊顶或者墙体内侧时，要开设检查口，方便检查阀门状态以及手动复位。

排烟口与风机的安装要求

当排烟口于吊顶处进行安装之际，排烟管道安装时的底标高距吊顶面的尺寸需大于250毫米，以此为风口安装以及检修留出相应空间，并且排烟口操作装置的电气接线和控制缆绳采用DN20套管，控制缆绳套管的弯曲半径不得小于250毫米，弯曲数量通常不多于3处，缆绳长度一般不大于6米，从而确保操作能够灵活且可靠。

用以通风的风机，其进风的管道、出风的系列装置，应当具备单独的支撑架构，并且要同基础或者其他的建筑物进行稳固连接。借助风机自身的重量以及在运行期间所产生的振动，绝不能由与之相连接的风管来承受，不然的话就会致使风管连接处出现开裂状况或者造成设备损坏。

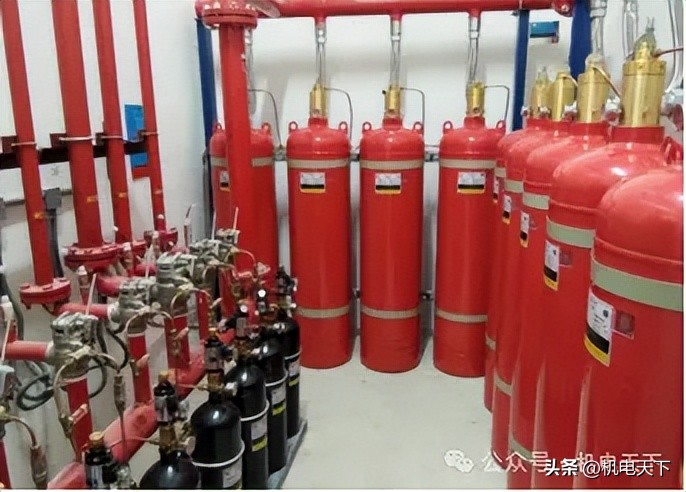

气体灭火系统组件的安装高度

储瓶操作装置的压力表，其朝向应为操作的那一面，以便于在日常进行巡查之际，可以读取压力数值。选择阀的高度，不应该大于1.7米，这是出于对操作人员伸手能够触及范围的考量。若选择阀的安装高度高于1.7米，那么在下面应该设置踏板，以此来保证在紧急状况之下能够快速进行操作。

于管道安装期间，当碰到穿墙套管孔径预留为较小时，此种情形之下能够采用单面丝扣法兰。针对DN100以上的干管而言，要是运用丝扣法兰时，其厚度应当达到或者超过30毫米，以此来确保连接强度以及密封性。

瞧过这般多的安装细节之后，当你于现场验收之际，通常最常碰到的是哪一个环节方面的违规问题呢？欢迎于评论区之中分享你的经验。
