建筑施工必备！脚手架安全图解，规范搭设保人员安全与工程顺利

搭设脚手架倘若稍有不慎那可是关乎人命的重大事情，据相关统计在建筑施工安全事故当中高处坠落所占的比例超过了50%，并且脚手架问题恰恰是其中的主要诱因之一。如能掌握那些极为硬核的搭设规范以及要求，这就等同于给一线施工人员增添了一张着实有效的保命符。

方案编制与通用底线

开展所有架体搭设工作，务必要在预先拥有专项施工方案之后，方可着手动工。单排脚手架的搭设高度，严格禁止超出20米。对于超过一定高度的高大模板支撑体系，必须组织专家进行论证，这是不可更改的硬性规定。在方案之中，要精确确定电梯的选型、安装位置以及附墙架的相关信息。若不便安装整体式附墙框，那么就依据间距套入架体。

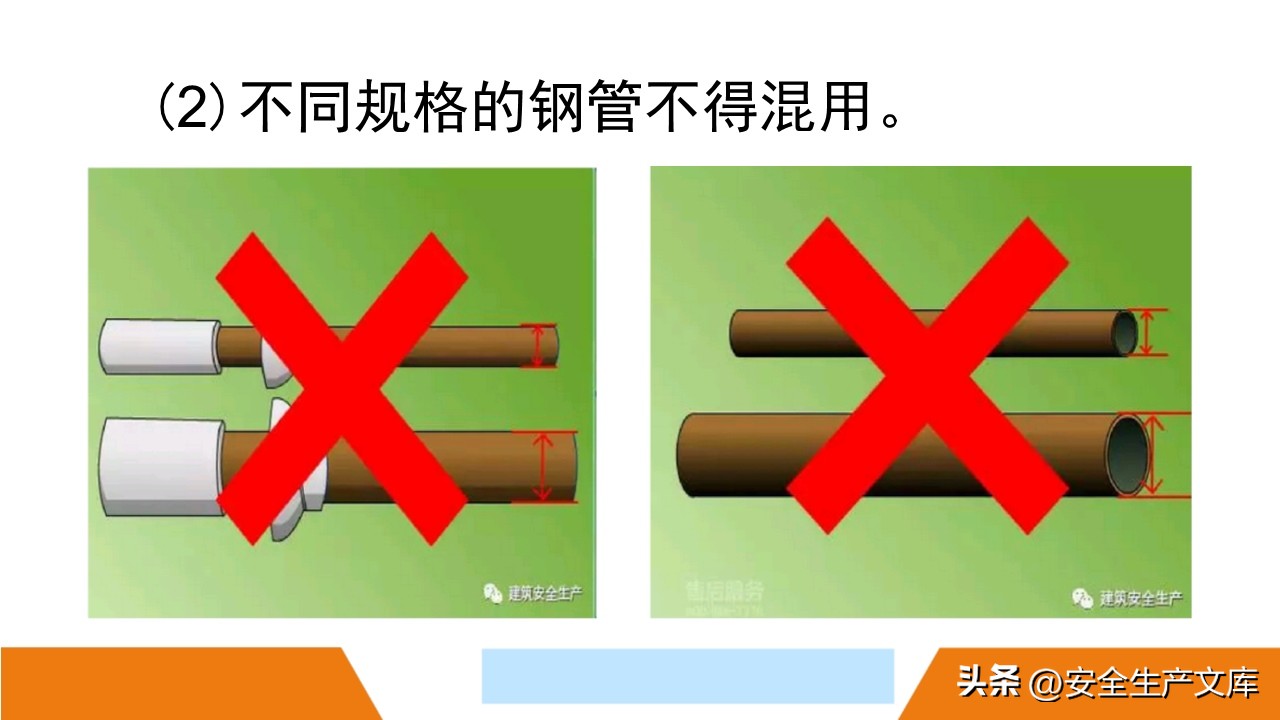

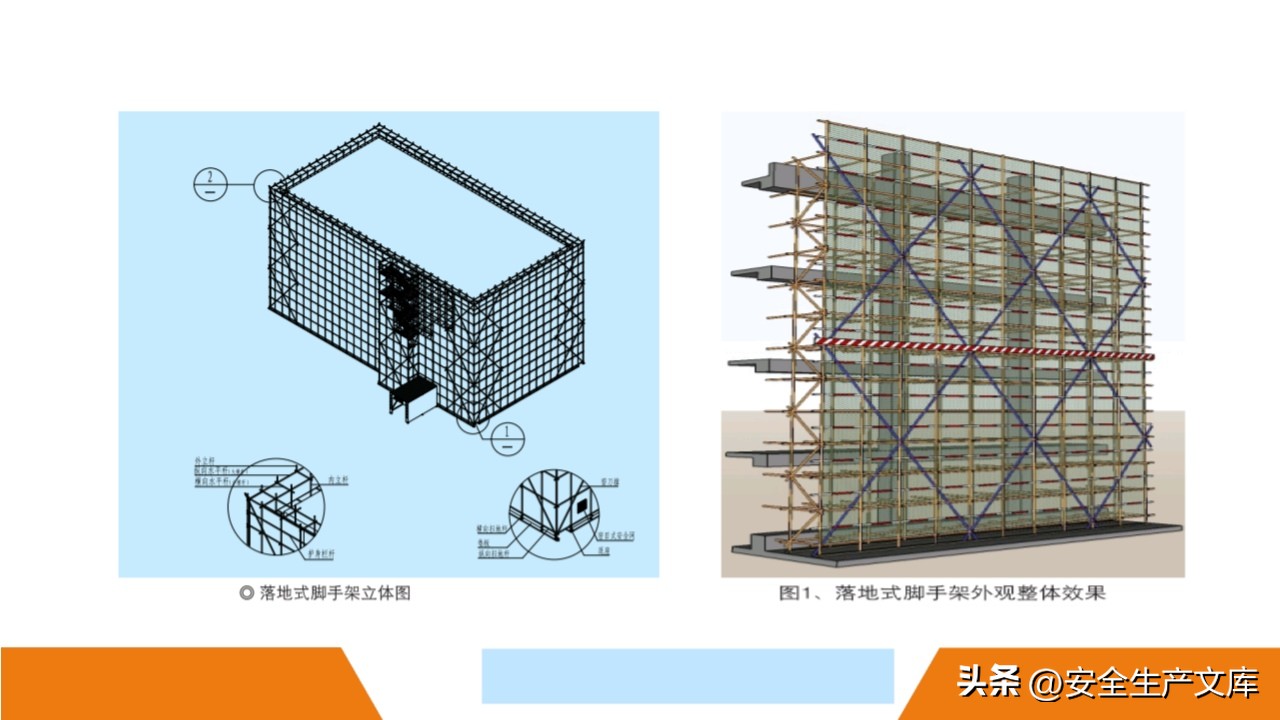

落地式脚手架，以及悬挑式脚手架，都必然得有设计计算书，并且要严格依照图纸进行搭设。其所具备的支撑系统，必须与建筑结构实现可靠连接，而且所有钢管扣件的材质都应当合格，只有在验收合格之后，挂上荷载限定标牌，才能够投入使用。对于搭设高度在2米以上的支撑架体而言，需要设置登高措施，同时作业面的脚手板必须铺设得平稳且扎实。

扫地杆与立杆基础

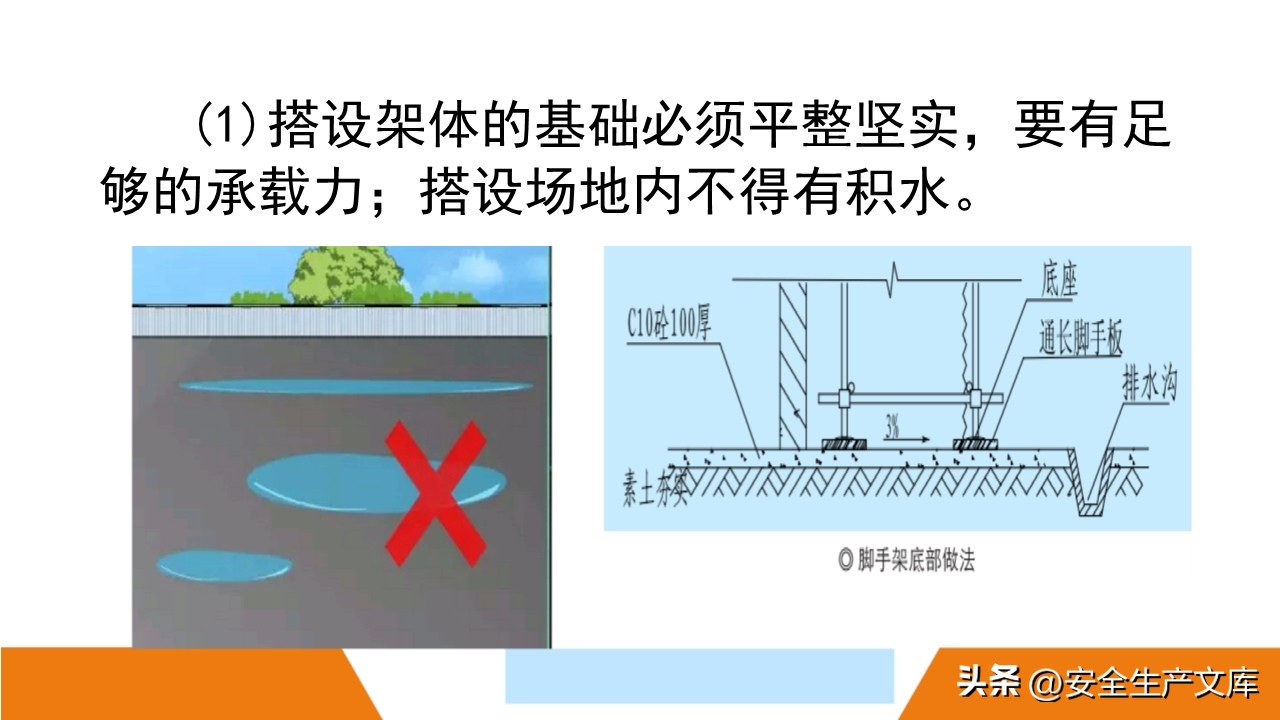

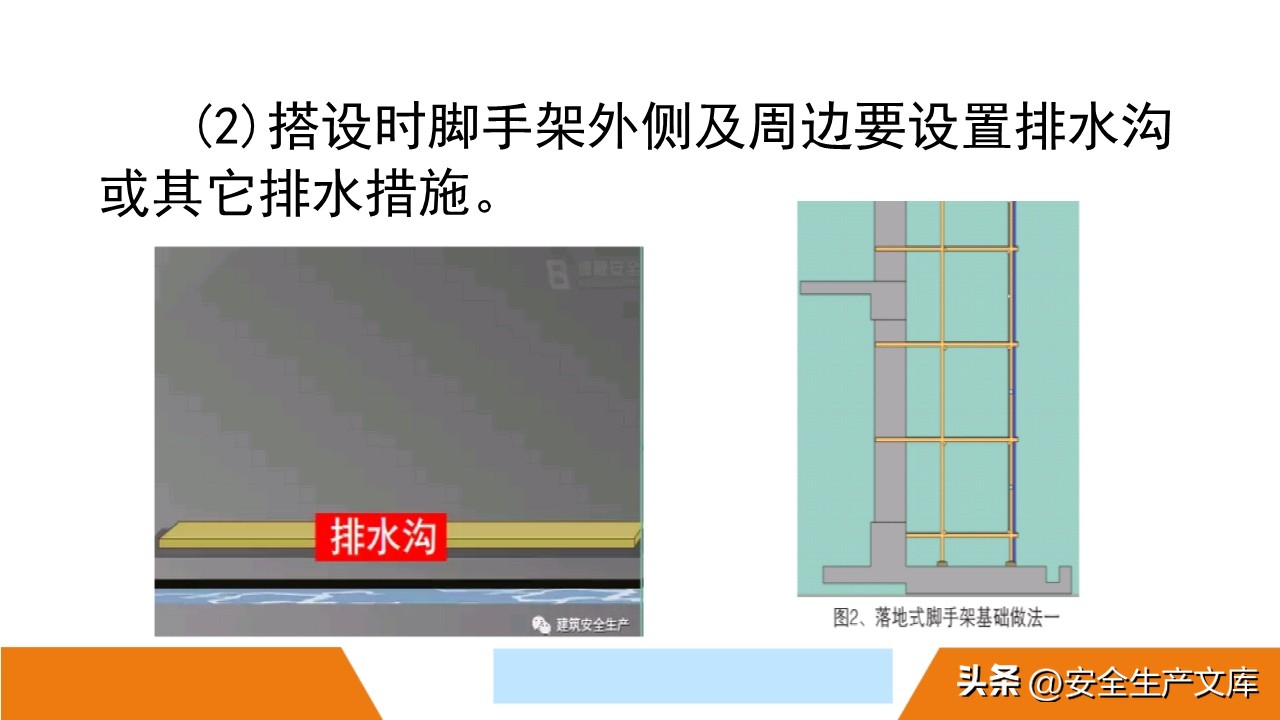

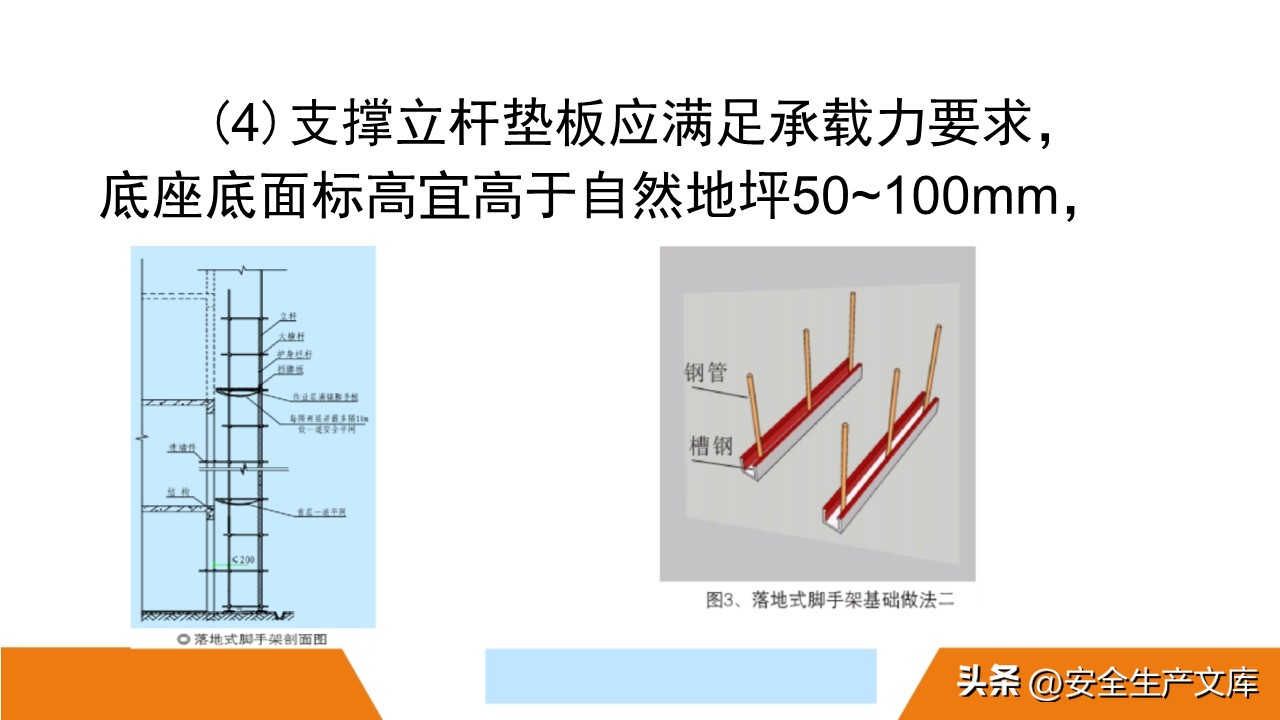

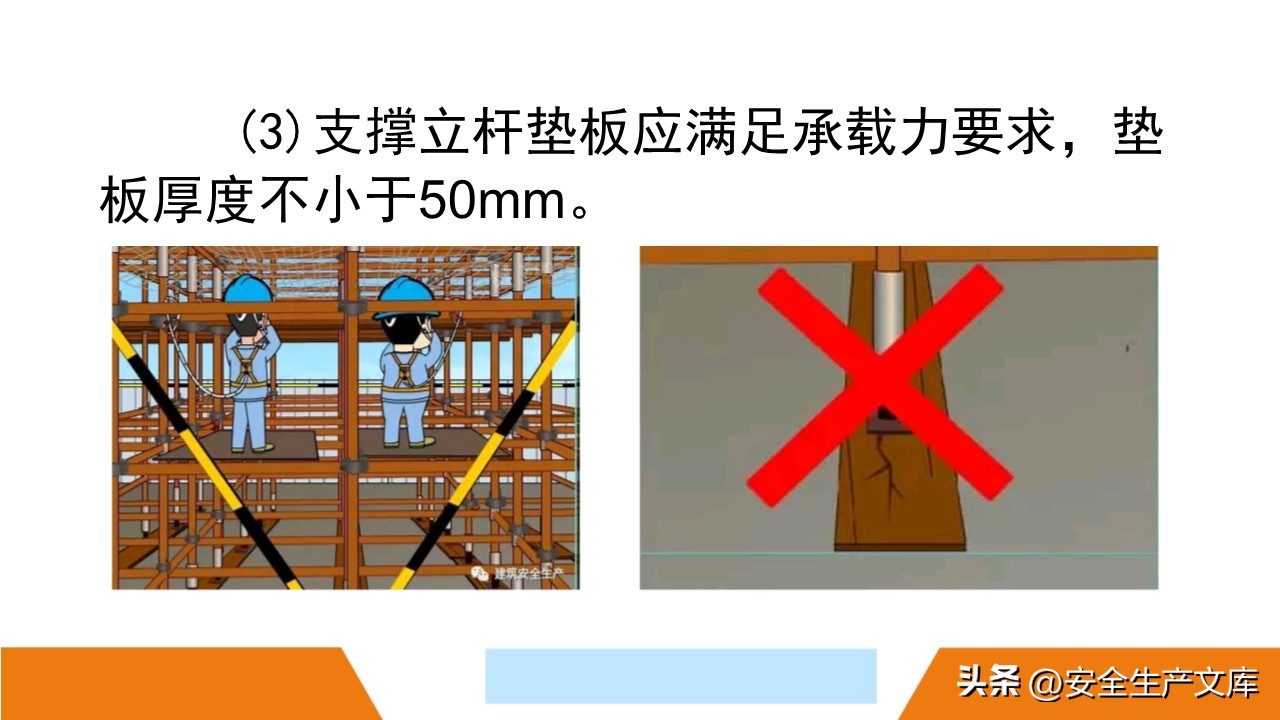

立杆底部是绝不能使之处于悬空状态的，那基础必然得坚实无可动摇且应当存在排水方面的措施才行，钢管的底端是一定要额外加设垫板或者底座的。在结构进行施工当中，倘若对应的楼板强度尚未能够达到所要求的标准，于其上方支设架体立柱同样是非得要加设垫板以此来扩散应力的。当支架的高度超过了8米并且地基并不达标的情形下，是必须要先行施工地面以下的工程或者开展加固处理工作的。

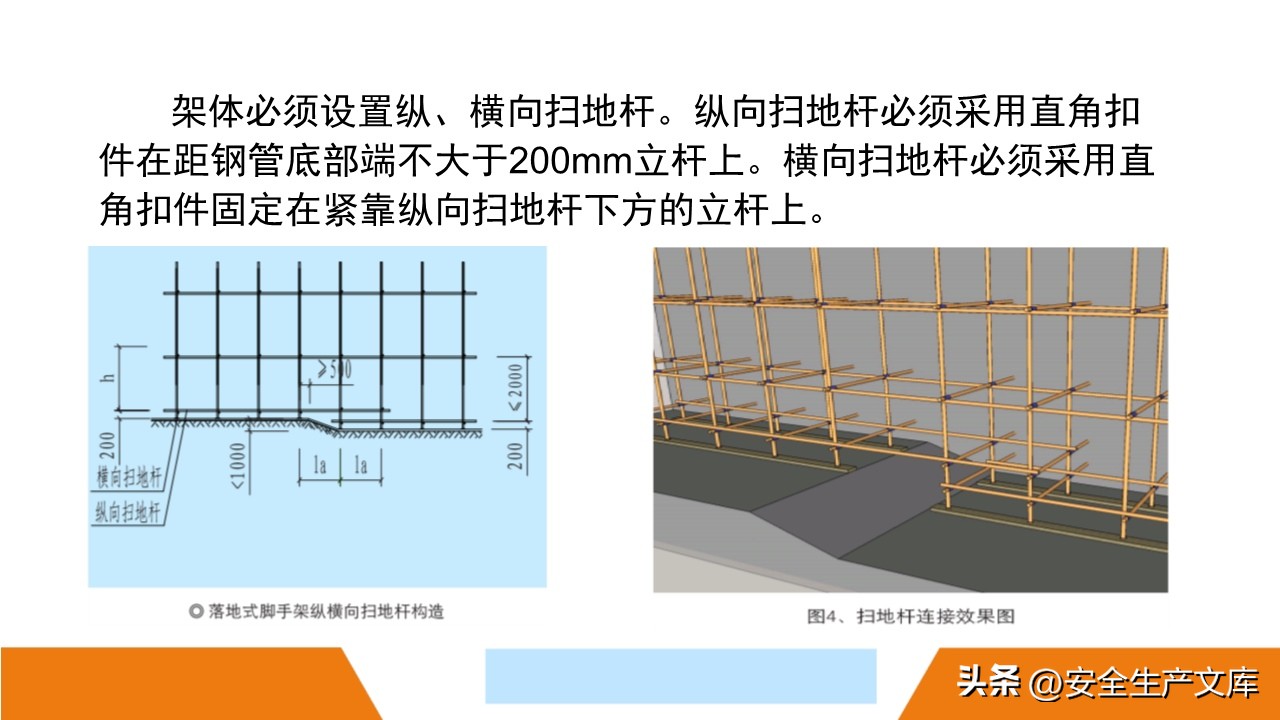

纵横向扫地杆是必定得设置的，纵向扫地杆固定于距钢管底部不超过200毫米的地方，横向扫地杆固定于纵向扫地杆下方的立杆之上。当立杆底部不在同一高度时，高处的扫地杆要朝着低处延长两跨并与立杆固定，高低差不得超过1000毫米，立杆距离边坡边缘不小于500毫米。

剪刀撑与横向斜撑

剪刀撑需于架体外侧全立面接连不间断设置，每道剪刀撑跨越立杆的数量限定在5至7根，和地面交叉角位于45度至60度范围，与立杆每一步均要扣接。接长形式能够用对接，也能够采用搭接方式，搭接长度不少于1米，用不少于3个旋转扣件进行固定，端部扣件盖板边缘到杆端距离不少于100毫米。

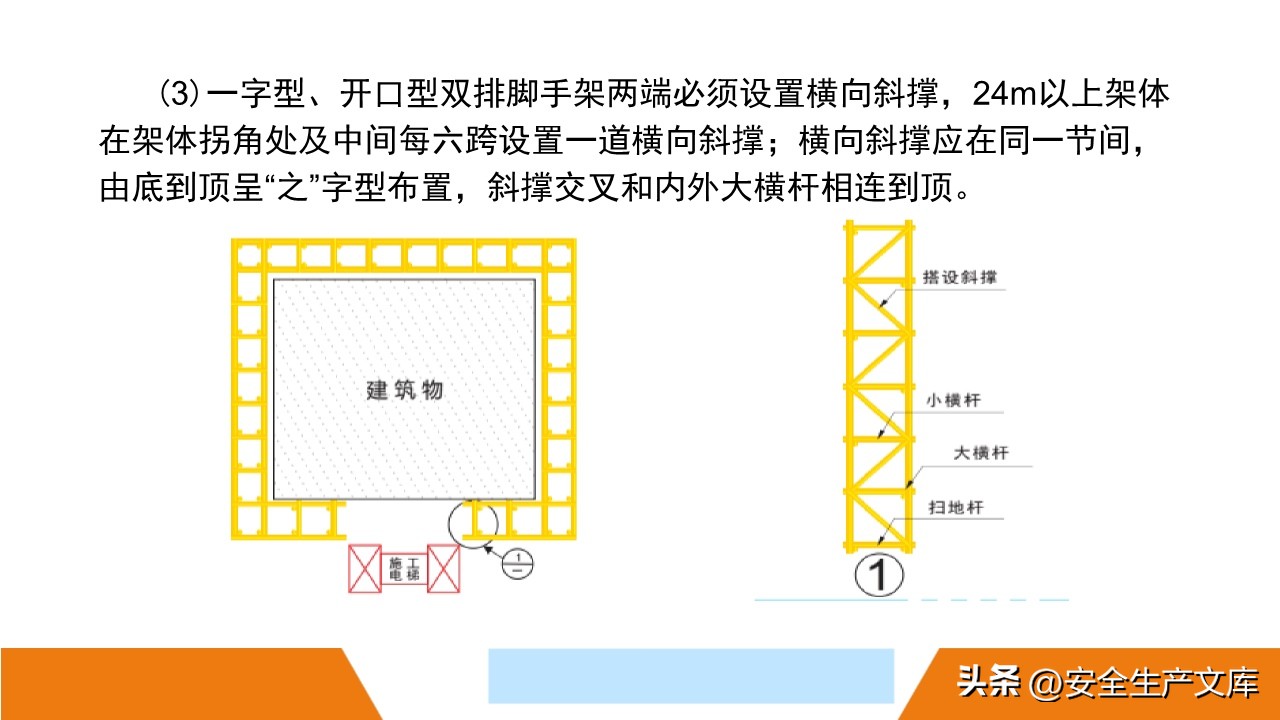

须在开口型脚手架那两端设置横行方向布置的斜撑，对于高度在24米以上的架体而言，于拐角处以及中间部分每隔6跨都要再设置一道呈之字型的横向斜撑，支架高度大于4.8米的时候，顶层和底层都得设置水平方向的剪刀支撑，而立柱超过5米时，架体一定得跟建筑结构构建起固定的拉接节点，唯有这样才可确保整个架构的稳定。

作业层与防护栏杆

作业层脚手板得铺满，还得铺稳，并且铺实，绝不能有探头板，板跟墙面的间隙不能大于200毫米。外侧要设置防护栏杆，设上、中两道，上杆的高度是1.2米，中杆高度为0.6米，底部要设挡脚板，挡脚板的高度不能小于180毫米，外侧立面要用密目式安全网全部封闭。

两米以上作业面，其防护务必齐全，护身栏杆以及满铺脚手板乃是标配。大模板顶部外延之处，要设置不低于一点二米的操作架防护。移动式操作平台，面积不超过十平方米，高度不宜超过五米，须编制方案并且设置防护栏杆。主体结构进行施工，用特定工字钢作为操作架支撑时，分段搭设高度不大于二十米，步距不大于一点六米。

水平网与悬挑防护

脚手板在施工层下方时要使用水平安全网兜底，每隔10米往下必须设置一道水平封闭防护，施工层下方3米内每隔10米都需设水平安全网，架体跟结构之间的空隙也要挂网，安全网要用专用绳子绑扎得牢固。

悬挑层底层作业面，要满铺脚手板，还要兜设安全平网，沿长度方向铺木枋，之后满铺脚手板进行硬质全封闭，并且刷上醒目的警示色。其他楼层，要紧贴脚手板下方兜设安全平网。型钢悬挑脚手架转角处，属于薄弱环节，必须采用特定做法处理，例如加设工字钢辐射梁，或者设置三角形支撑，以此避免悬挑长度过大产生安全隐患。

特殊设施与拆除防护

在井道之内使用型钢焊接而成的整体吊装平台这一情况，必须要去编制专项方案，其支撑所使用的是14号及以上的工字钢。那种工具式钢平台的主梁是采用4根14号槽钢分作两组背靠背进行焊接，墙体需要预留方孔之后穿入4根14号工字钢来支撑，并且端头要进行满焊钢板。平台提升之后要马上用钢管穿墙去搭设网格防护。

在外架拆除或者爬架提升前期，楼层的四周都得设置临边防护，这个防护高度不能低于1.2米，并且要张挂密目安全网。当架体底层操作面把脚手板铺满之后，在下方设置水平安全网或者满钉竹胶板，同时在架体与结构间隙的特定位置设置翻板防护。而在升降脚手架的时候，两跨以上必须采用电动或者液压动力装置进行同步升降，在升降过程中严禁将施工荷载放置到架体上，任何人员都不可以留在架体之上。

那些脚手架搭建的标准做法以及硬性规定，皆是历经无数回教训才归纳出来的保命条款。你于施工现场目睹过哪些令人心惊肉跳的脚手架违规搭建情形呢？欢迎在评论区分享出来给大伙提个醒，点赞转发以使更多工友能够看到！
