皖南区域机电工程质量图集：安装全流程痛点及预防措施

建筑使用安全以及居住体验会被机电安装工程的质量问题直接影响，有着一份优秀的施工指引能够助力从业者 dodged 大量“坑”。碧桂园皖南区域工程管理部在近期推出了《皖南区域机电工程常见质量问题图集 V1.0》，它恰恰就是这样一份将现场实际痛点和解决方案都集合起来的实用指南。

编制背景与核心价值

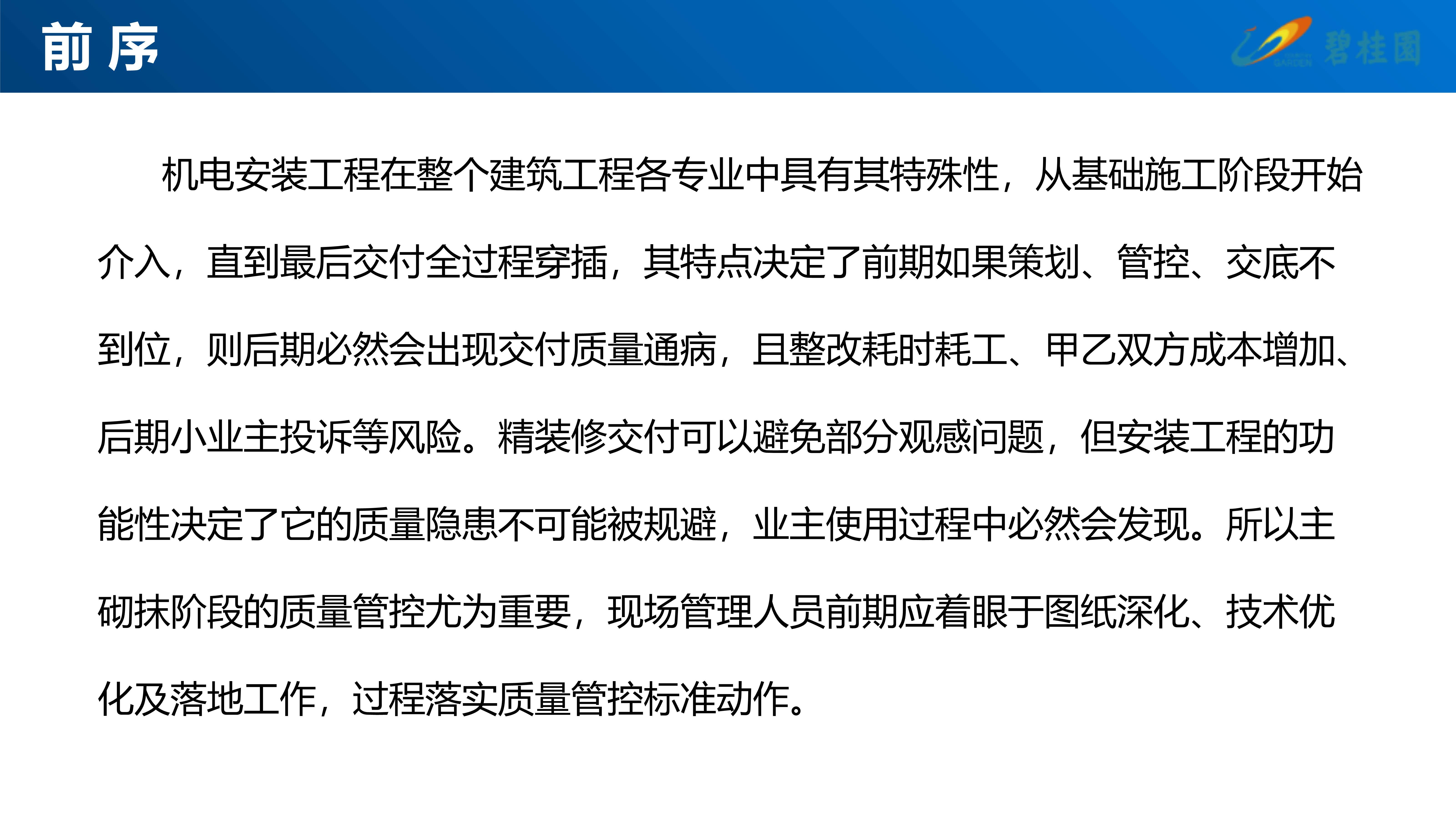

在建筑工程整个周期里面，机电安装属于隐蔽但关键的环节，其质量方面的问题常常在后期才显现出来，整改所需成本高昂并且容易引起客户不满意。该图集的编制恰恰是源自对于此类问题的深入思考，目的是要把质量控制提前。

这份资料有别于空泛的理论，它直接源自碧桂园皖南区域繁多项目的工程实践，系统整理了从结构预留直至最终交付各阶段的高发问题，其核心价值在于为一线人员给予了直观且具体的操作指引，助力他们提前辨认风险。规范施工动作。

户内结构预留与防雷

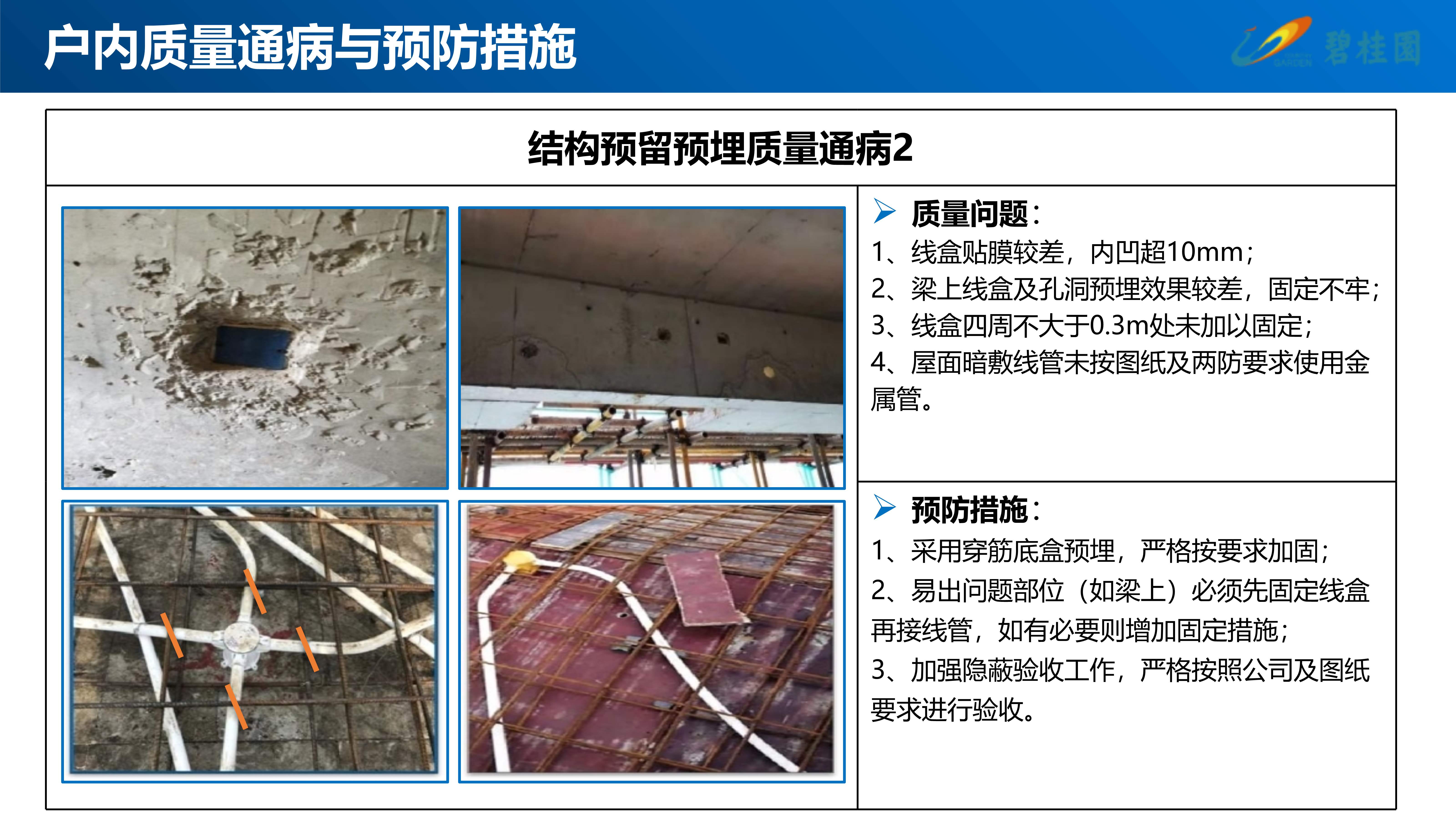

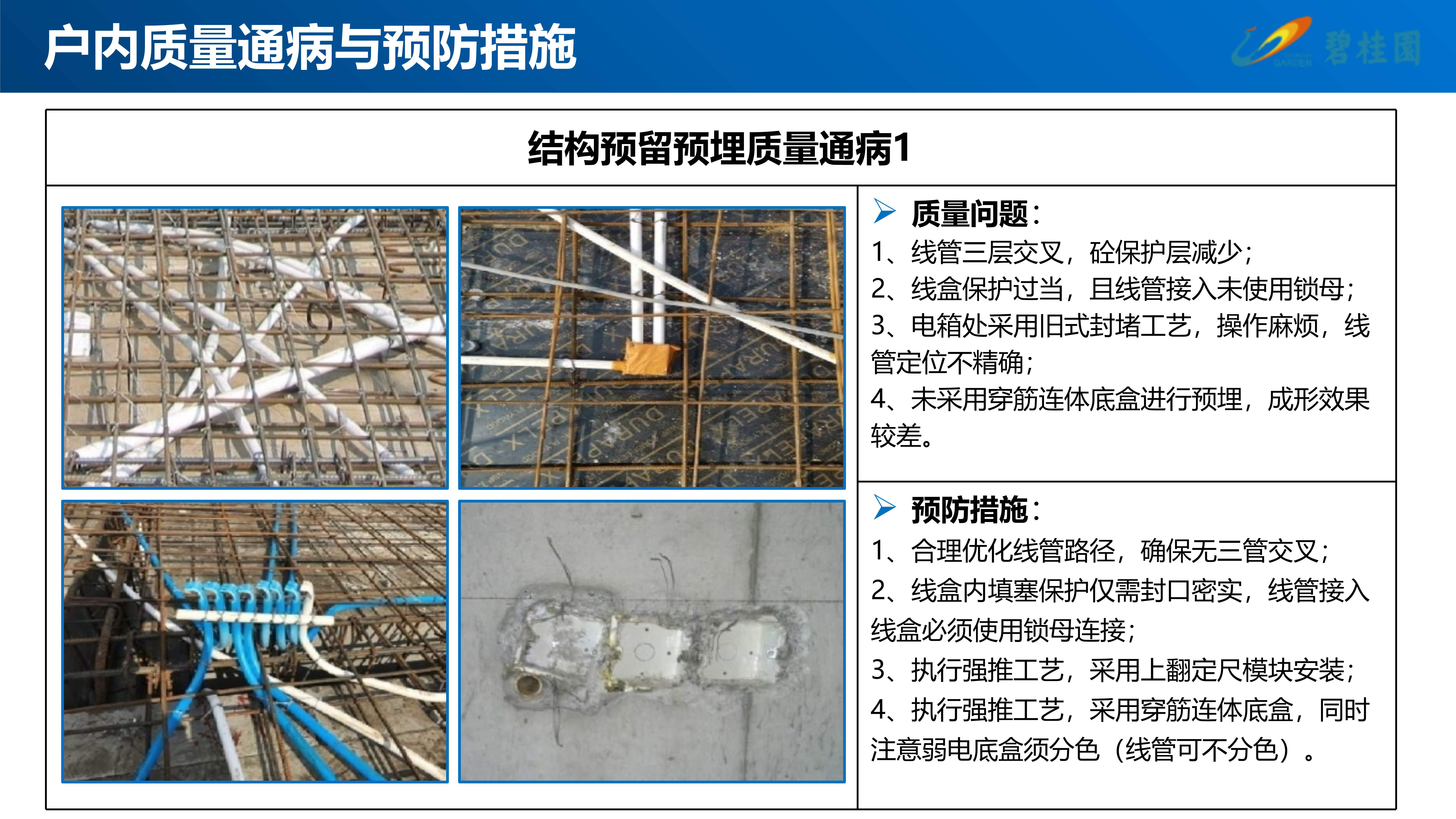

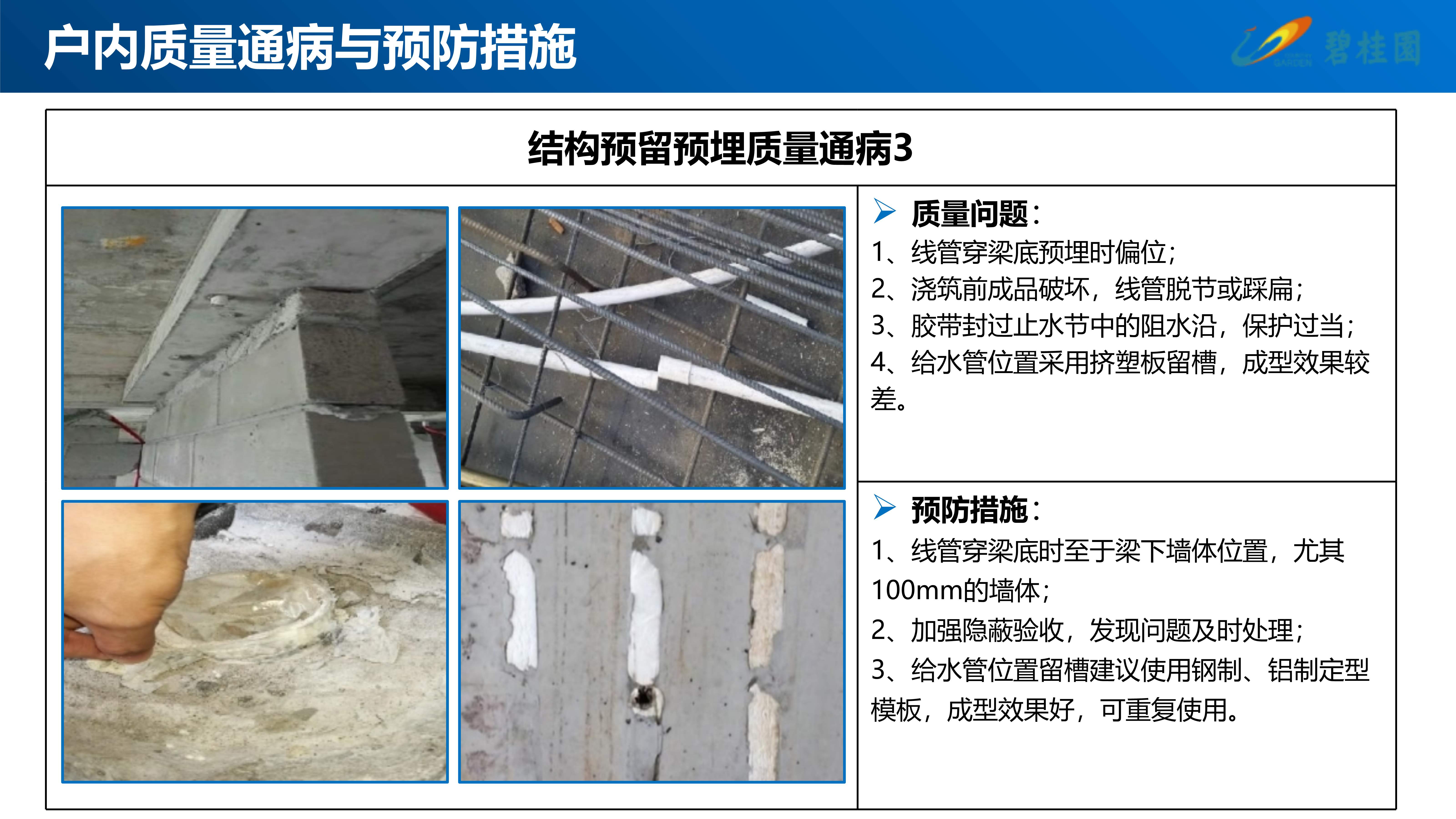

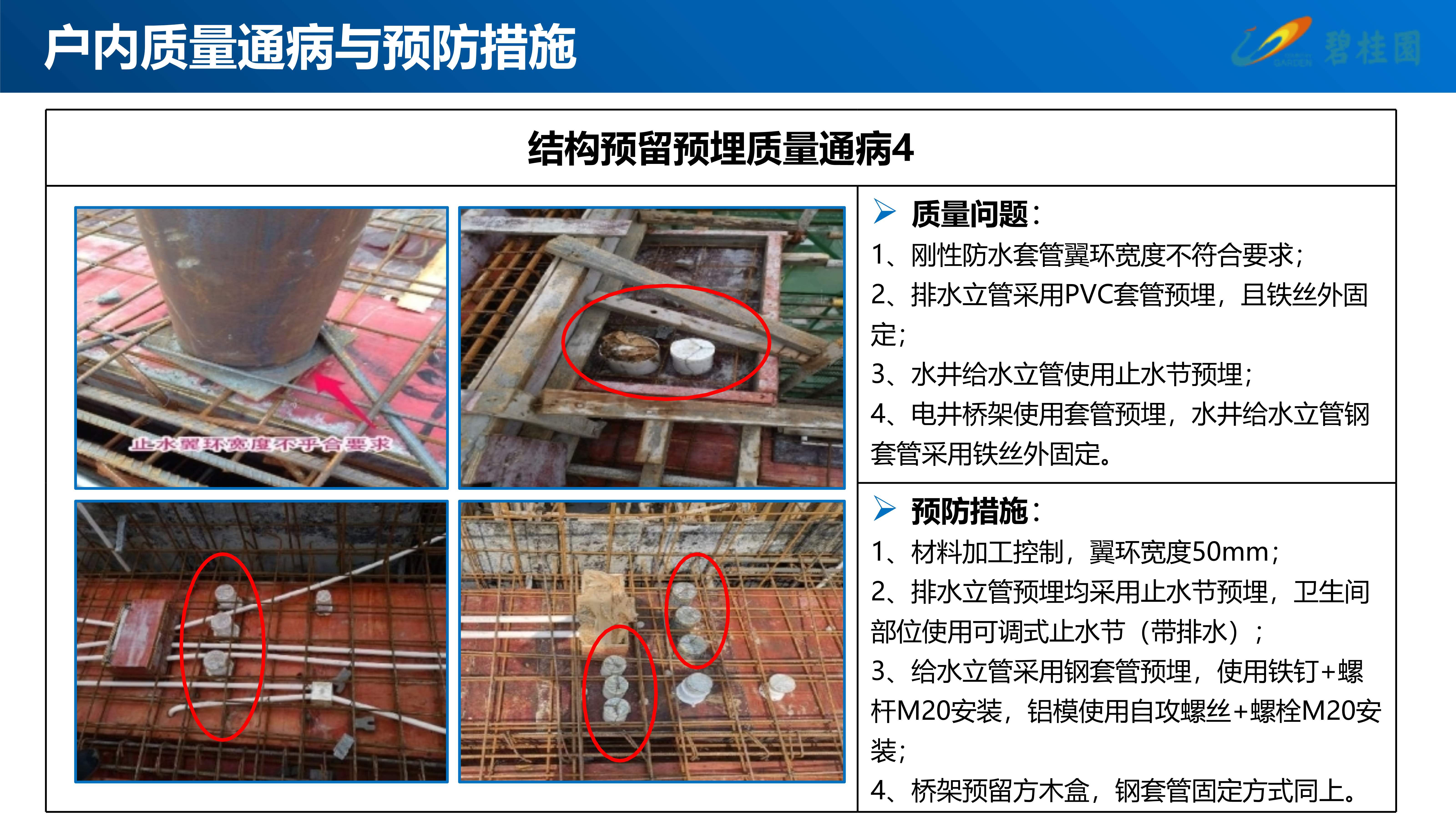

机电工程的基石是结构施工阶段的预留预埋。图集中表明，线管交叉层数过多这一情况很常见，线盒内凹深度超标这种现象也十分常见，防水套管制作不规范这类问题同样常见。预防措施着重前期策划，像在前期策划中要优化管线排布路径，优先选用穿筋连体底盒以此来确保位置准确。

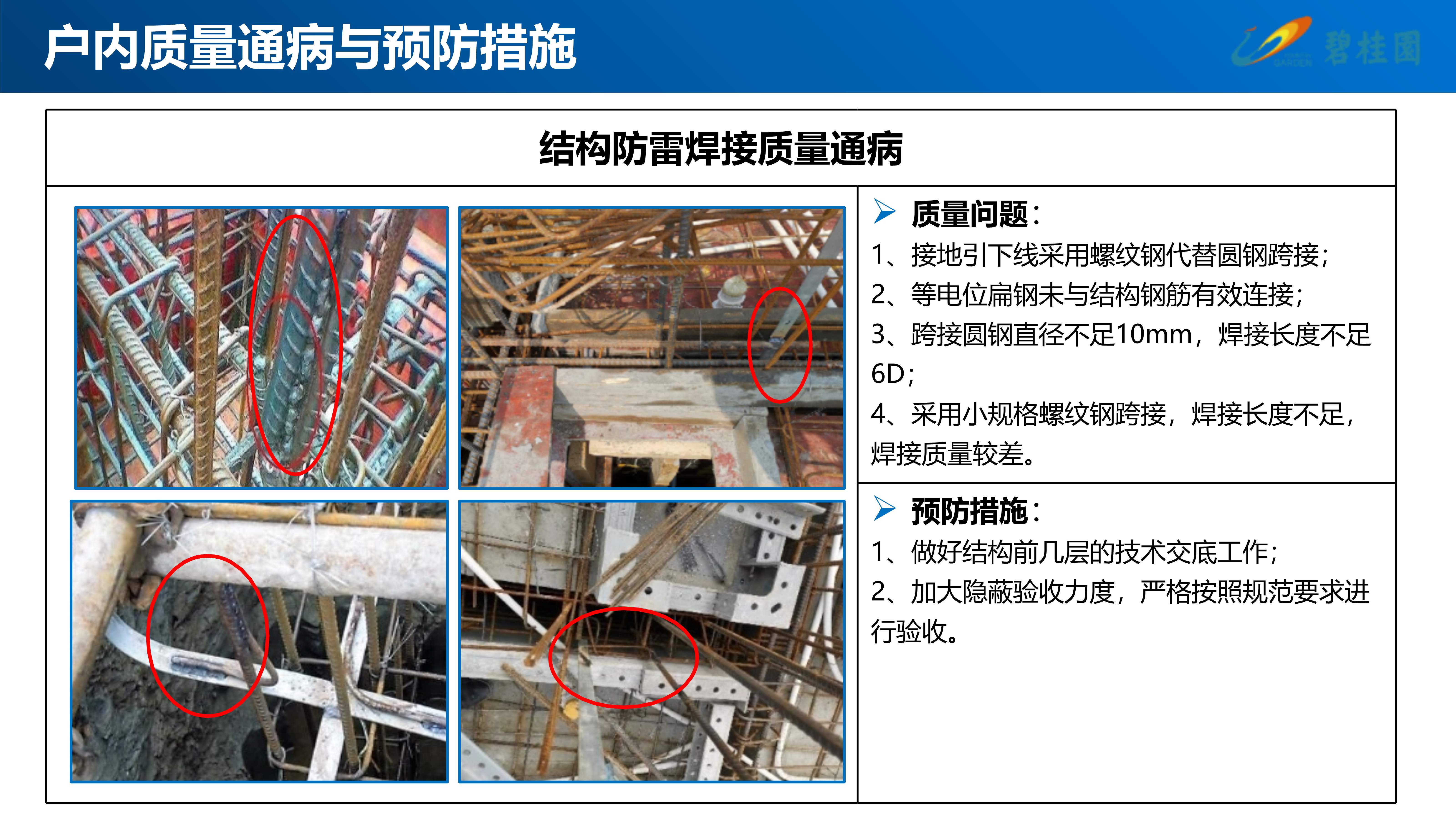

防雷接地焊接之中存在的质量通病也绝对不可以被忽视掉，比如说错误地运用螺纹钢去替代圆钢来当作引下线，又或者是焊接搭接的时候长度不够。这样的状况就迫使管理人员务必要做好详尽的技术交底，而且在混凝土浇筑之前严格地去执行隐蔽验收，以此来保证焊接质量能够符合规范所规定的要求。

砌抹阶段水电安装

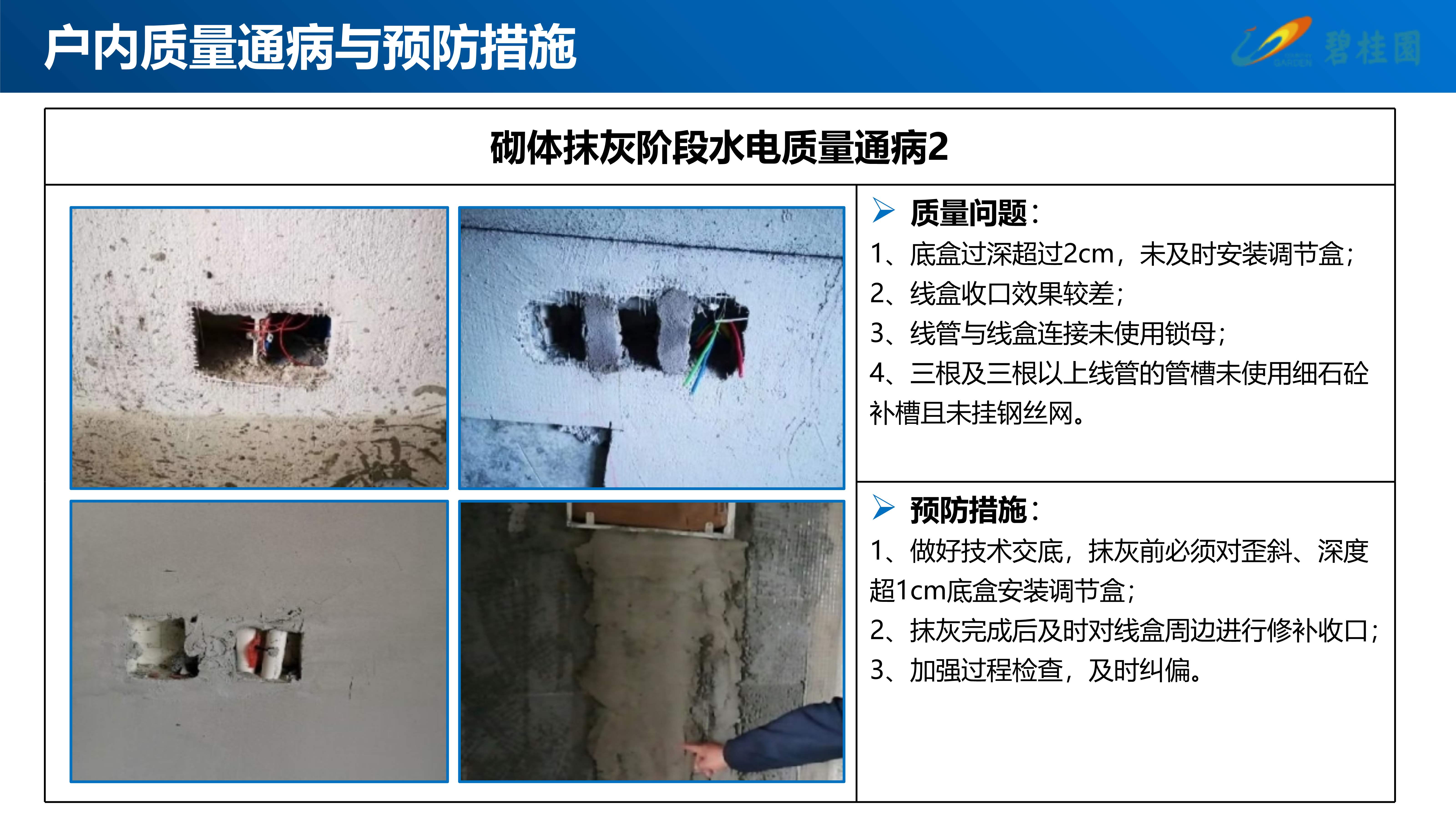

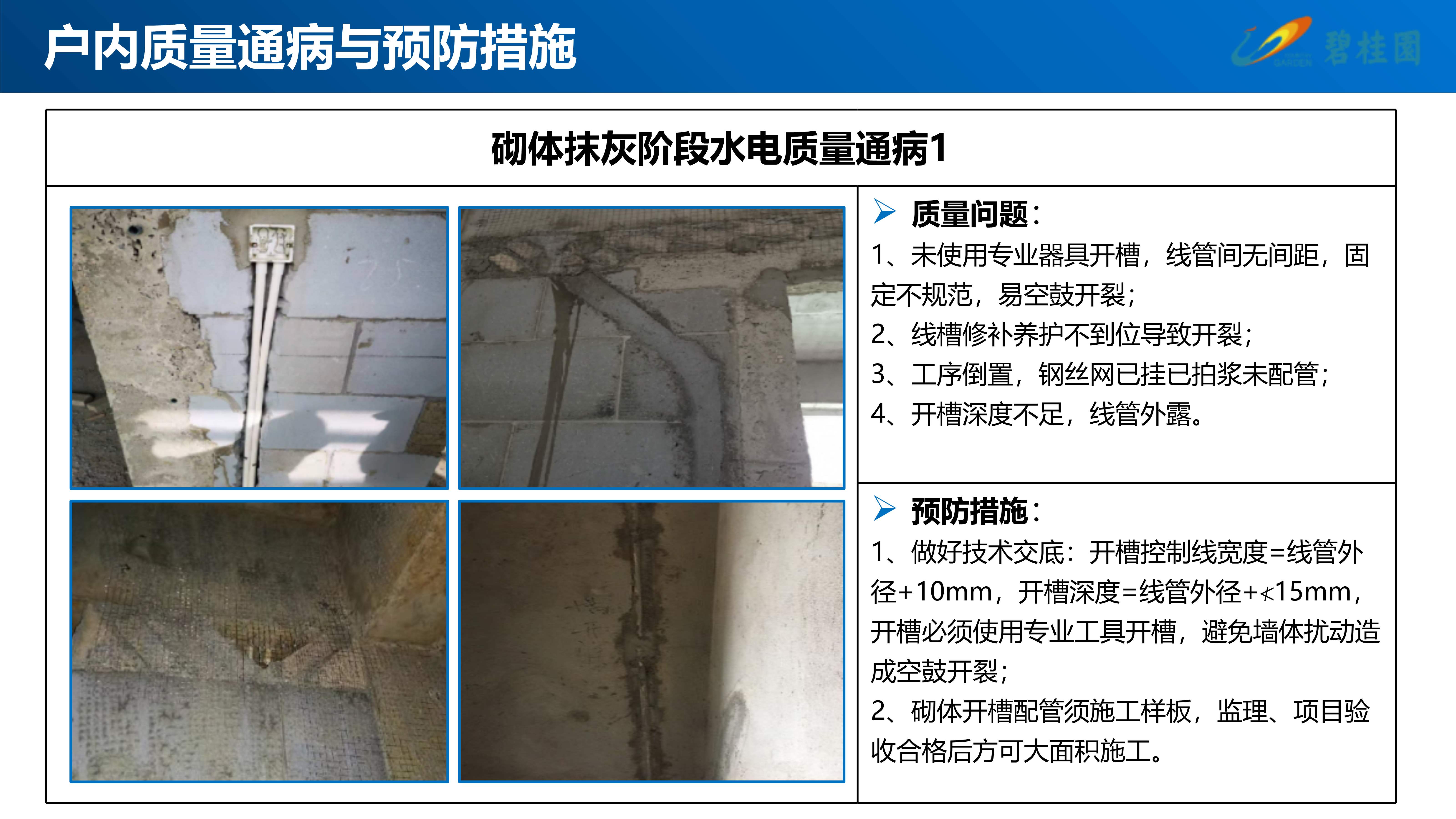

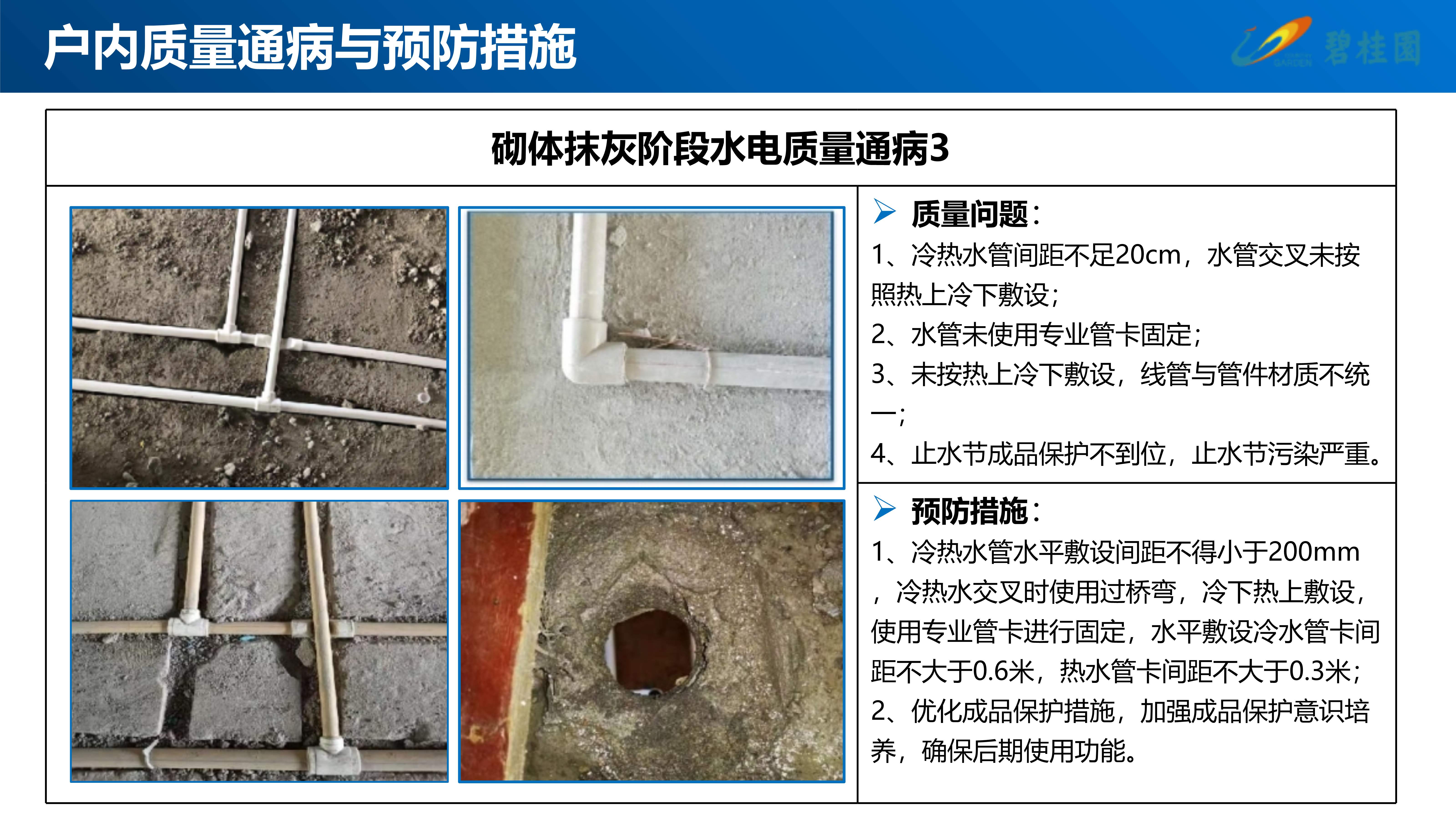

水电管线进行敷设之时，关键时期在于墙体砌筑以及抹灰阶段。存在着一些常见问题，像是，槽口开凿得过宽且过深，线盒预埋得过于深，并且冷热水管之间的间距不足等情况，然而，均可为后续的装修以及居住埋下隐患。图集明确规定了开槽尺寸的标准，同时命令要求管线固定得扎实并且牢固。

关于给排水的点位，像是淋浴花洒的位置出现了偏差，地漏排水支管的施工状态较为随意等情况，图集存在明确的要求，在施工之前一定要开展技术方面的深化工作，从而确定精准无误的坐标。与此同时，当水管安装完成之后，需要进行带压施工，以此能够及时地发现并且处理存在渗漏的点位。

户内末端点位安装

开关插座、给排水器具等末端点安装质量，对使用感受有着直接影响。面板出现歪斜现象，插座位置被家具遮挡，马桶因使用违规移位器致使堵塞等问题，屡见不鲜。预防措施涵盖施工前的精细化排版，以及制作实体样板去确认效果。

有卫生间等电位联结虚接的情况，还有户内门窗接地预留点缺失的问题，针对这些，图集着重突出了材料进场检验的重要意义，并且要求在施工进程当中一定要留下痕迹，要开展书面交底工作以及进行签字确认，以此来保证责任能够落实到具体的人身上。

公共区域质量管控

公共区域当中的机电安装涵盖消防、照明等好些个系统，其协调难度颇为大。比如说，天花之上的灯具、喷淋头跟装饰石膏线的位置出现冲突关系，消防箱安装完毕之后对通道宽度产生影响。图集针对各专业图纸提出必须要提前合并深化这样的要求，并且借助样板段验收去统一标准。

因水电管井内部的管线布置呈现出混乱状况，屋面透气管的高度存在不足现象，避雷带的焊接不具备良好美观性且容易出现锈蚀情况等这些问题，所以也被着重清晰地列出。其解决方案涵盖诸多方面，有针对性地要对管井布局图予以优化，针对屋面预留洞口尺寸展开书面交底，并且还需要明确避雷带的焊接工艺以及成品保护方面的要求。

地库与设备机房

地下车库那儿管线很密集，极其容易出现管网安装杂乱无章，不同系统的管线相互穿过甚至产生碰撞的状况。图集着重指出必须凭借三维图纸开展综合排布，在施工之前做好样板段，验收通过之后才可以大面积地展开铺砌工作，以此来保证管线层次清晰，形成分明的层次，标识清楚明晰。

关乎系统运行安全的是消防泵房、电梯机房等设备机房的安装质量，管线布置不合理、桥架变形、接线凌乱是通病，预防措施要求严格依照深化图纸施工，要合理设置检修通道，还要做好设备接地，以此确保后期维护方便以及运行安全。

这份图集的价值体现于把零散的经验予以系统化，将抽象的规范转化为图像化。对于那些每日与复杂现场打交道的一线工程人员来讲，您觉得在实际运用当中，最大的挑战是不是会源自不同班组、不同专业之间的协同以及落实呢？欢迎分享您的见解，要是认为本文有价值，请点赞给予支持。
