幕墙工程必看：不同金属接触处防腐蚀垫片不能省

假如在幕墙工程里头, 材料接触这一环节, 连接方式这个方面, 还有安装细节此项内容稍有疏忽, 便会埋下安全方面的隐患, 或者影响到使用寿命, 每一年因为施工不依从规范致使的返工以及事故数量并不少, 接下来盘点最容易出现的16类问题, 助力你避开陷阱。

不同金属接触处未加垫片

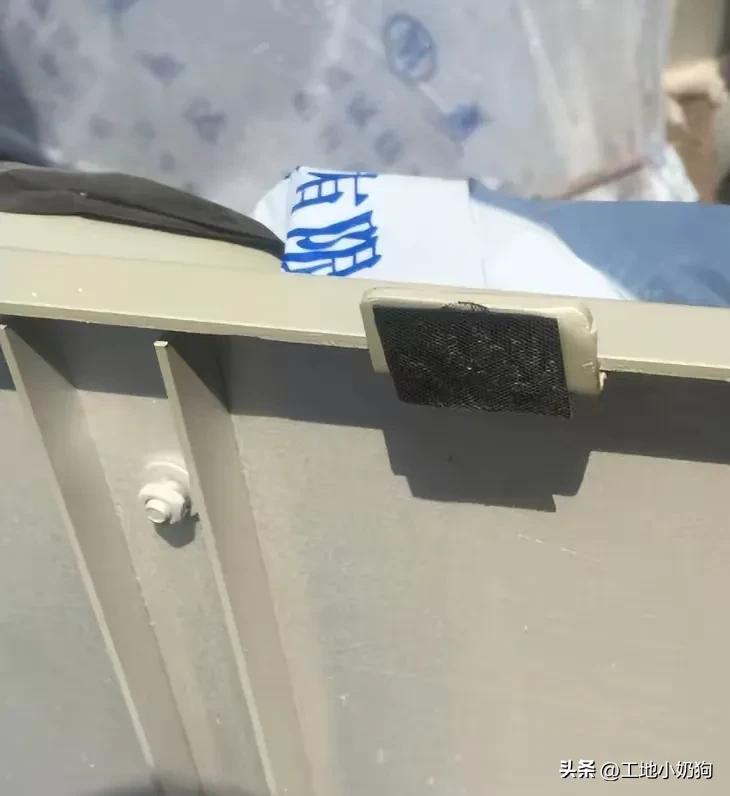

处于电化学腐蚀范畴当不同金属直接接触时, 会致使连接点生锈进而松动。依据JGJ 102 - 2003规定而言, 除不锈钢之外，所有不同金属接触之处均要设置绝缘垫片。铝板角码和钢龙骨之间属于最易遗漏的部位, 在采购合同时建议明确要求厂家把垫片直接粘贴于角码上, 以此防止现场出现漏装情况。

施工之时常常能见到工人为贪图省事直接进行连接, 待到事后被发现出现腐蚀情况进而再去返工, 如此一来既耗费钱财又会延误工期。垫片所使用的材料应当选用具备耐热性能的环氧树脂玻璃纤维布或者尼龙12, 其厚度以及尺寸都必须要符合相应规范, 在进行安装的时候要保证能够完全覆盖住接触面。

芯柱长度不足且焊接固定

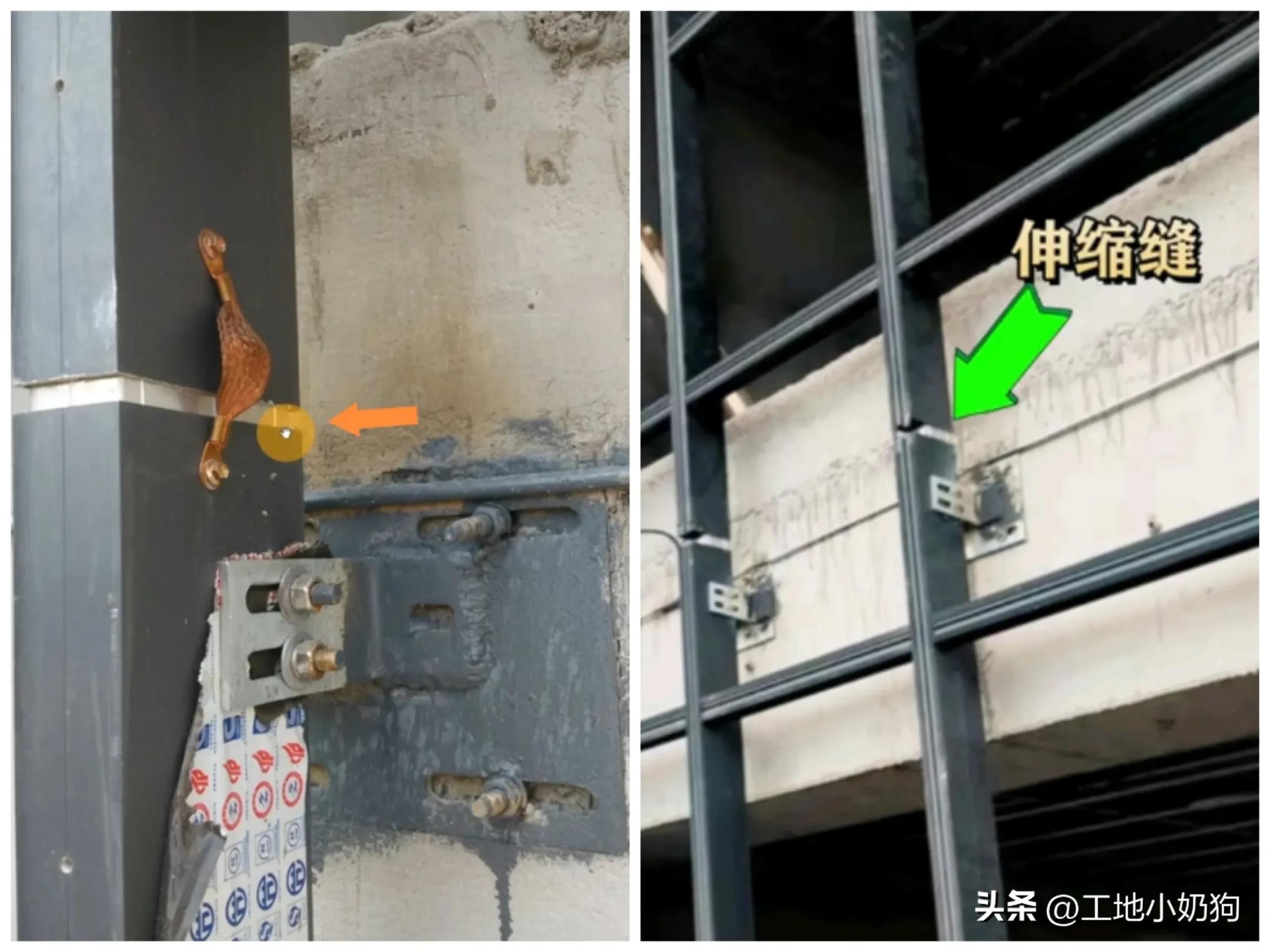

在上下立柱彼此连接之际, 要是芯柱的长度不足够, 亦或是直接进行焊接, 那么必然会致使结构没办法自由地进行伸缩。依照 JCJ133—2001 的相关要求, 上下立柱之间应当预留出最少 15mm 的缝隙, 并且芯柱与下柱需要运用不锈钢螺栓来加以固定。在施工现场常常能够见到, 工人们为了图省事, 会把立柱与芯柱焊接在一起, 如此一来, 便破坏了柔性连接的本来设计意图。

还须使用弹性密封材料来仔细嵌填立柱之间空出的缝隙, 而绝不可采用水泥砂浆。不少项目都疏忽遗漏了这关键的一步, 以至于在热胀冷缩阶段产生应力, 进而引发玻璃出现碎裂或者石材发生脱落的状况。在进行检查时, 要着重查看螺栓是不是已经拧紧, 缝隙有没有打胶至饱满的程度。

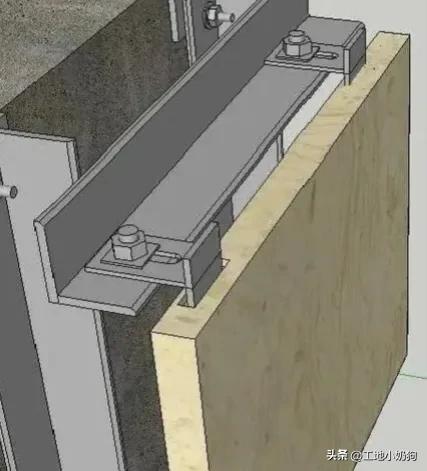

短槽式石材开槽不规范

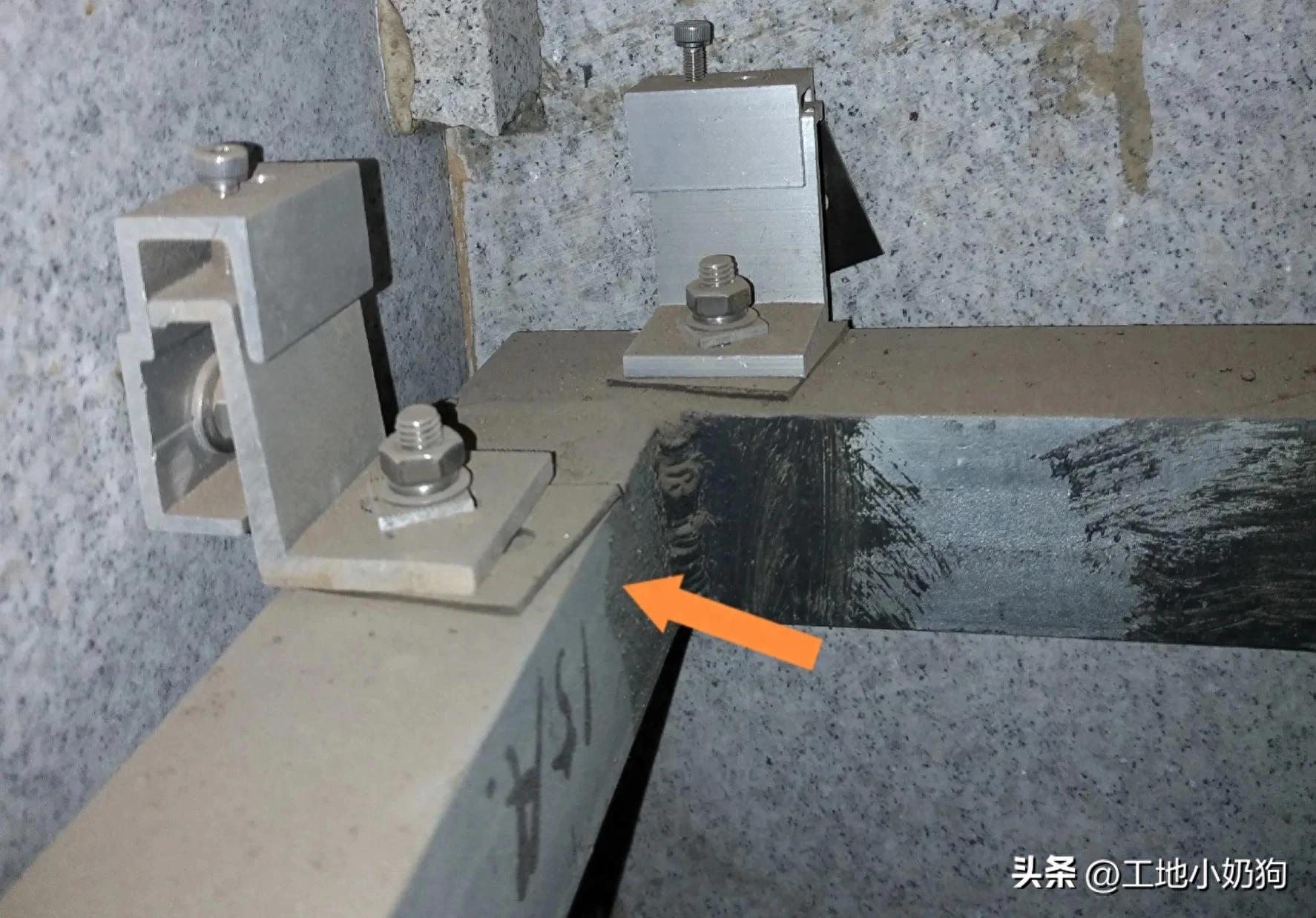

影响干挂系统安全性的直接因素是石材开槽的质量, 规范规定每块石材的上下边上均各开两个短平槽, 其长度要求不小于100mm, 槽深要求不小于15mm, 宽度为6mm 或者7mm, 现场经常出现诸如此类的问题, 像槽口崩边、尺寸不足以及位置偏移等情况, 进而致使挂件受力不均。

需将槽口打磨成呈现45度的倒角状况, 槽内要维持光滑且洁净无一物的状态。两短槽与石材端部之间的距离应当处于85mm至180mm区间范围之内。工人常常会对倒角处置予以忽视的情况现象, 在完成之后进行检查时可以运用专用量具逐个进行测量, 不符合合格标准的必定要进行返工处理或是更换石材。

玻璃托条长度不足或缺失

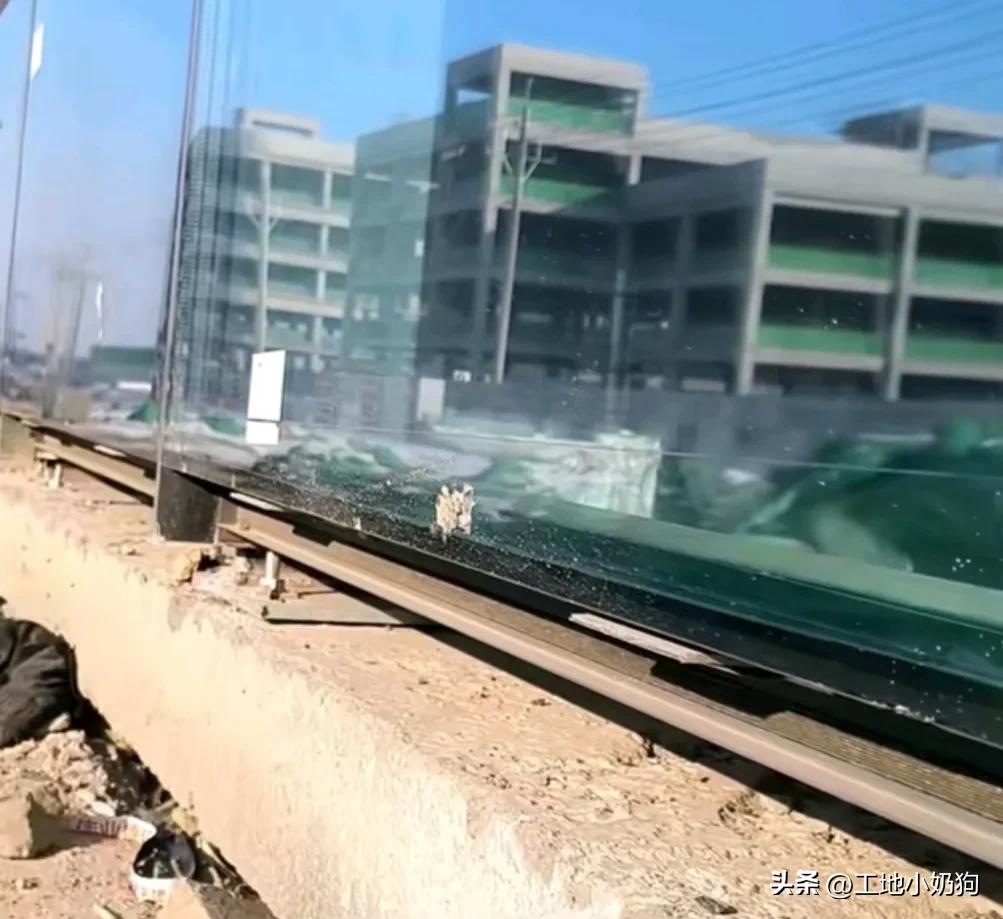

隐框玻璃幕墙里, 每块玻璃下端有应设置两个铝合金托条的情况, 半隐框玻璃幕墙中也存在这样的 情况, 这两个托条是用来承受重力荷载的, 规范JGJ102 - 2003规定了托条要有一定的规格, 长度不能小于100mm, 厚度不能小于2mm, 并且高度不能超出玻璃外表面, 然而现场总有一些情形, 托条过短, 或者出现漏装的状况, 甚至有人使用薄铁皮代替托条。

托条安装完毕之后, 得去检查一下, 看其是否跟玻璃稳固地接触着呢, 绝不能出现有悬空的情况, 或者是存在松动现象。要是托条的长度不足够, 那么玻璃的重力就会集中于胶缝之上, 长时间使用的话, 有可能会致使胶体老化进而脱落。建议在玻璃安装之前, 一块一块地去核对托条的规格以及位置。

压块间距过大不满足要求

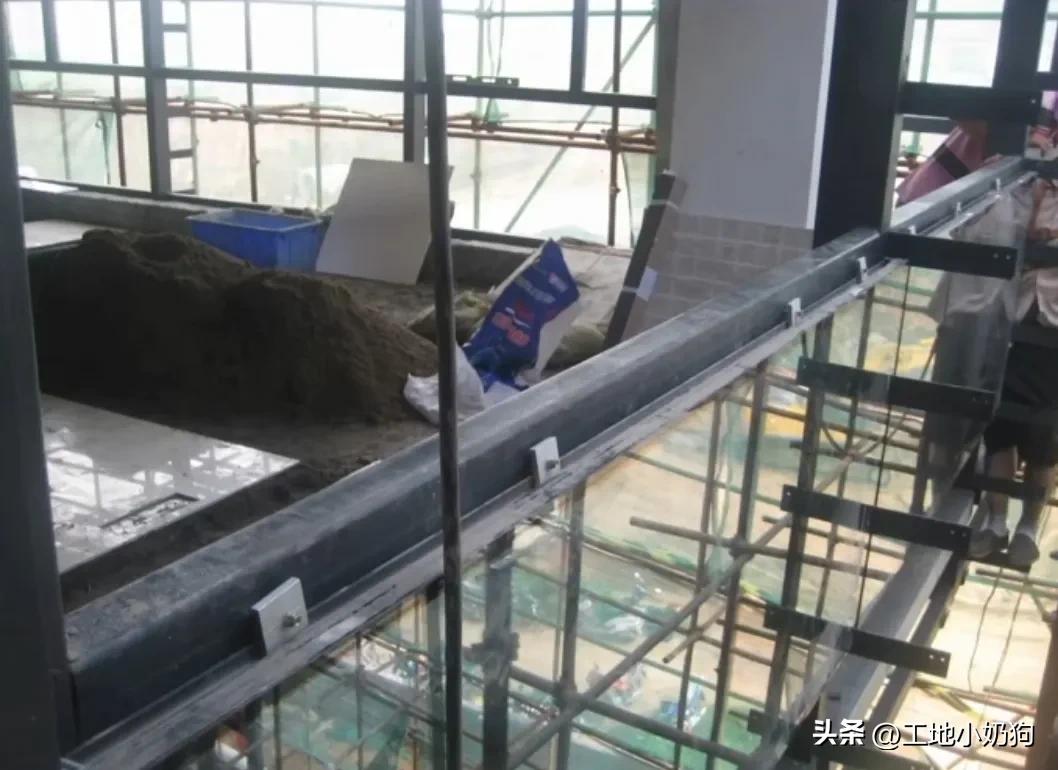

必须安装得牢固的玻璃板块组件, 其固定点的间距不适合大于300mm。JGJ/T139 - 2020明确规定不可以采用自攻螺钉去固定玻璃板块。在现场常常能见到工人为了加快进度, 随意地加大压块间距, 或者使用自攻螺钉来替代专用螺栓, 致使板块固定得不牢固。

如果压块之间的间距过大, 那么在风荷载施加作用的情况下, 玻璃就会出现震动现象, 要是长时间持续这样的状况, 那么有可能致使螺钉出现松动情况, 或者玻璃发生破碎。在进行检查时, 应当一块一块地测量压块的间距, 在发现间距超过300mm的时候, 要马上进行补加。与此同时, 需要注意的是, 压块所采用的材质一定要与龙骨互相匹配, 以此来防止不同种类的金属相互接触。

开启扇角度和距离违规

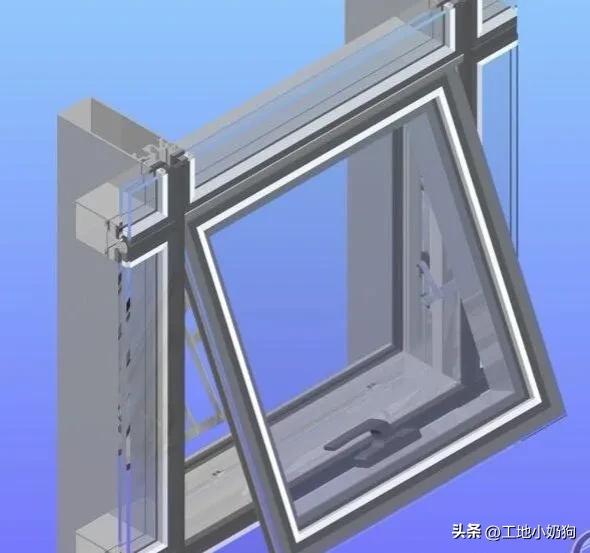

对于幕墙开启窗的设置而言, 需要去满足使用功能以及立面效果, 要避免将其设置在梁的位置, 避免设置在柱的位置, 同时也要避免设置在隔墙等位置。其常见的问题涵盖了开启角度过大这种情况, 涵盖了开启角度过小这种情况, 还涵盖了开启距离不足的情况, 以及铰链安装不牢固等情况。要是开启扇的设计存在不合理之处, 那么它不但会对通风产生影响, 而且还可能因为风压进而导致出现变形或者坠落的情况。

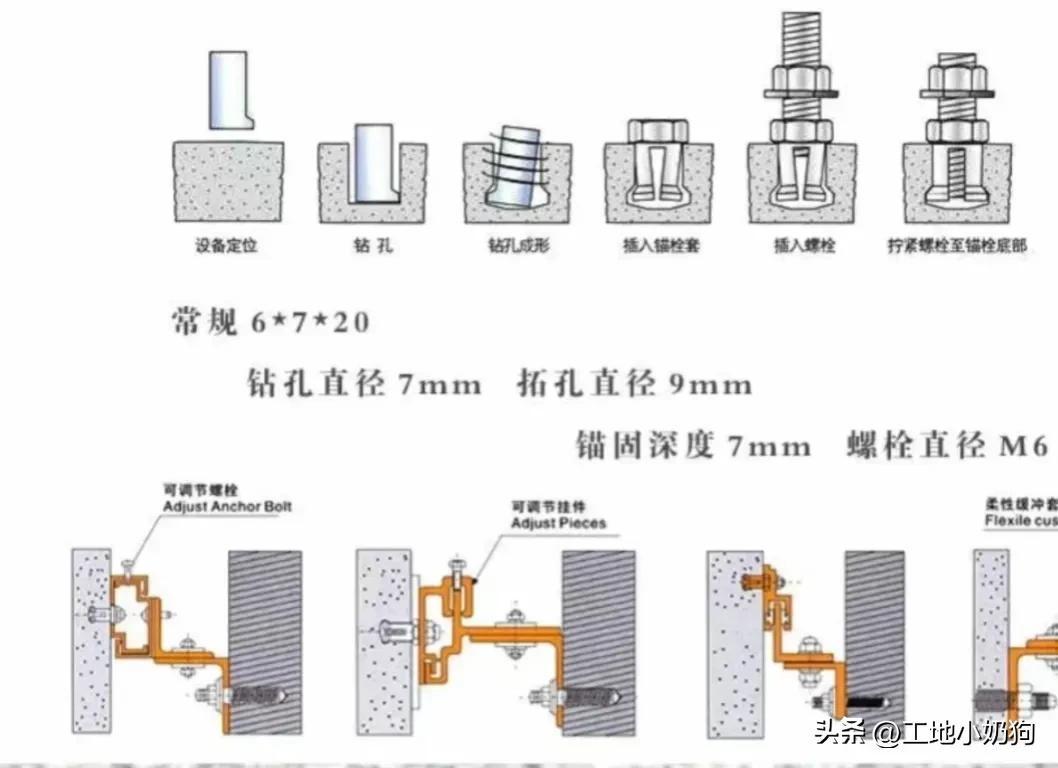

背栓开孔的大小, 对石材干挂质量起着直接影响作用, 过大或者过小, 都易于致使后期出现脱落情况。严禁在室外运用云石胶, 因为它的耐候性差, 还容易产生开裂现象。所有的石材与挂件之间, 必须采用环氧树脂专用结构胶, 以此确保粘结强度。

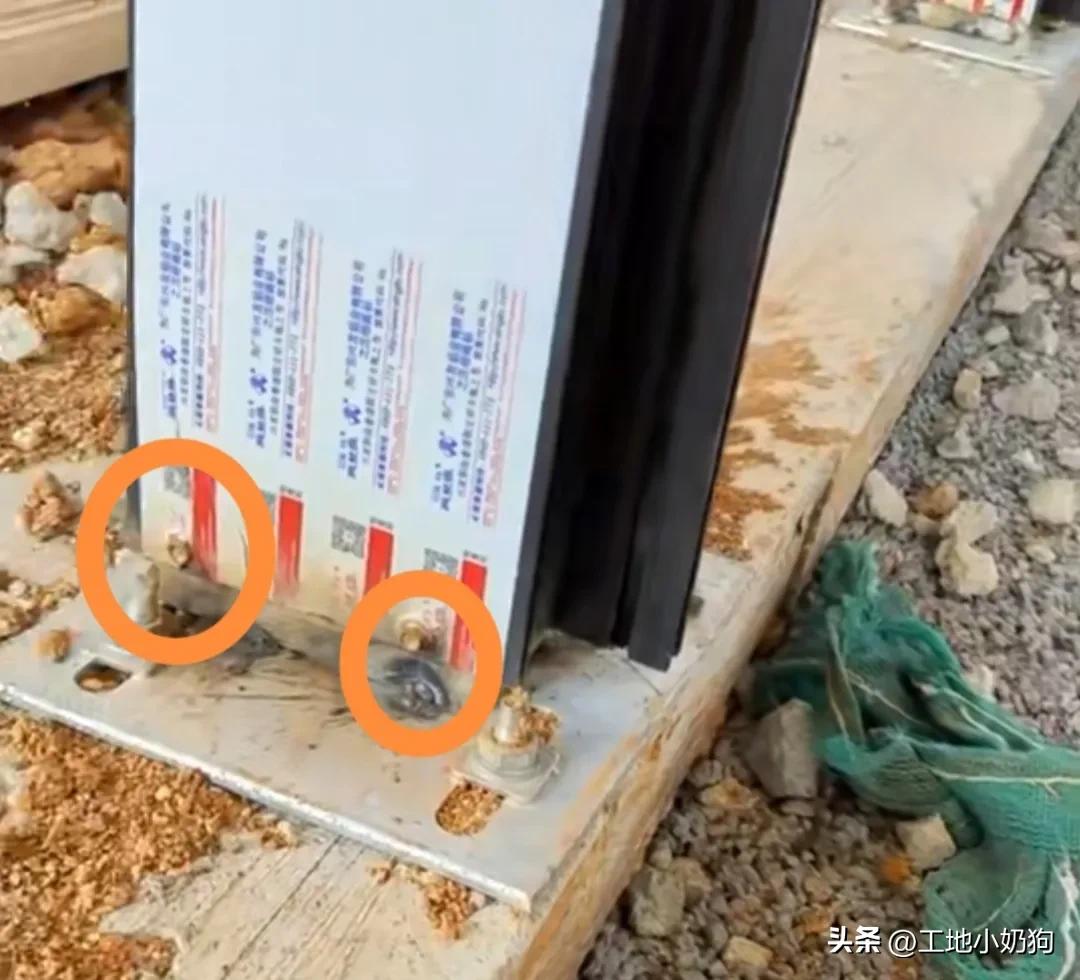

立柱与主体连接方式错误

当立柱于楼层之内单独进行布置之时, 其上、下两端应当与主体结构构建铰接关系, 适宜采用上端悬挂这种方式。现场的工人因为施工便利的缘故, 常常把立柱直接焊接至支撑结构之上, 从而对自由伸缩形成了限制。图中运用螺栓来固定立柱以及插芯的这种做法是错误的, 应该使用柔性连接件。

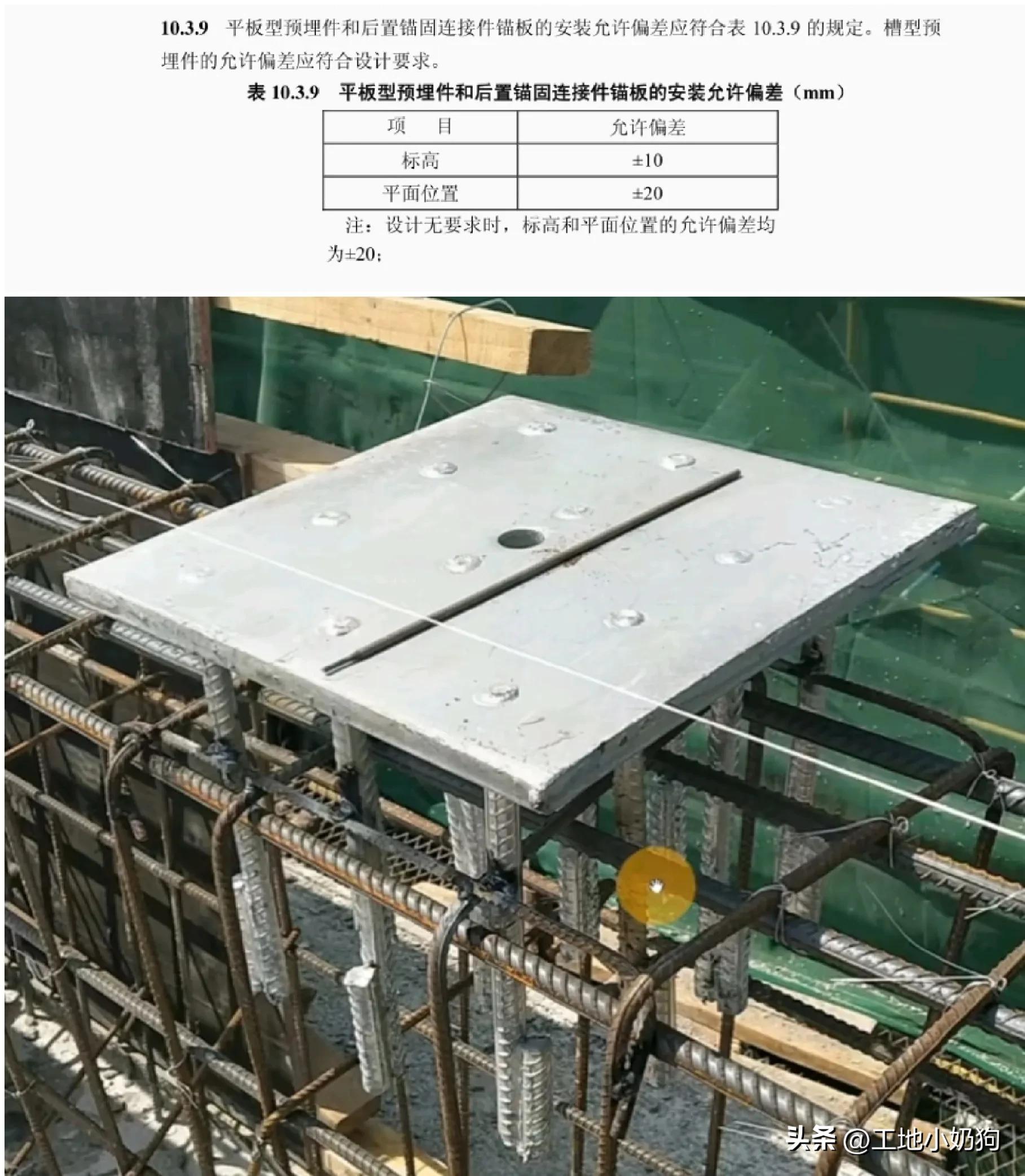

如果柱支承点存在出现较大位移的可能性, 那么就应当采用与之相适配的支撑方式。连接件的数量, 其埋设方法以及防腐处理, 这些都必定要契合设计要求。在进行检查之时, 需要查看螺栓有没有拧紧, 垫片是不是齐全, 焊缝是否饱满。

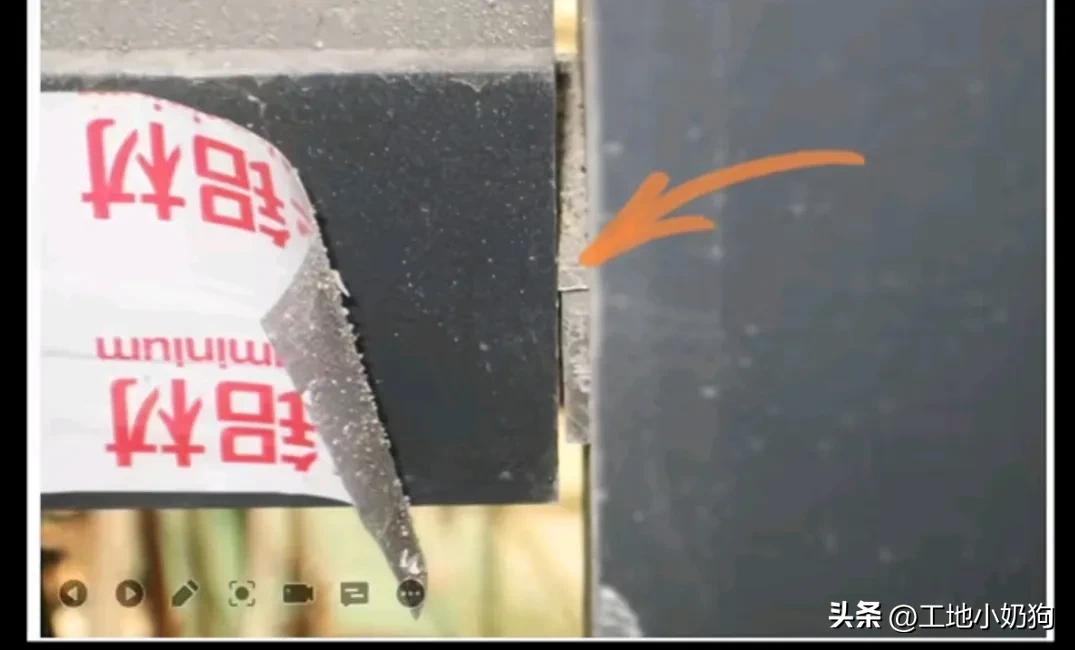

横梁立柱连接缺乏柔性

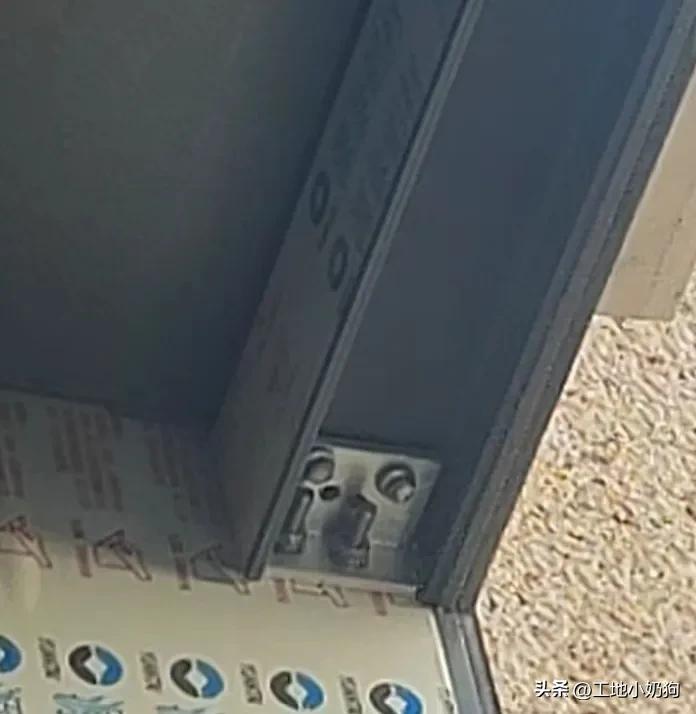

应给幕墙连接部位采取消声措施, 以此避免发出摩擦噪声, 其中立柱与横梁的连接处要防止刚性接触, 办法如设置柔性的垫片将其作为间隔, 或预留一毫米到两毫米的缝隙使其作为间隔, 且缝隙内要充填胶水进行粘合。对于带有软质垫片的铝合金横梁, 必须增添柔性的垫片, 对于钢结构制成的横梁, 则要一端进行焊接操作衔接，另一端留置缝隙并在缝隙处涂抹胶水来密封。

现场常常能见到, 工人为了贪图省事, 把横梁两端都进行焊死, 或者不使用垫片直接去连接。如此这般, 在温度发生变化的时候, 就会产生应力集中的情况, 进而导致构件出现变形, 或者连接变得松动。在安装完成之后, 需要用手去推拉横梁, 以此检查是否存在松动, 或者有无异响。

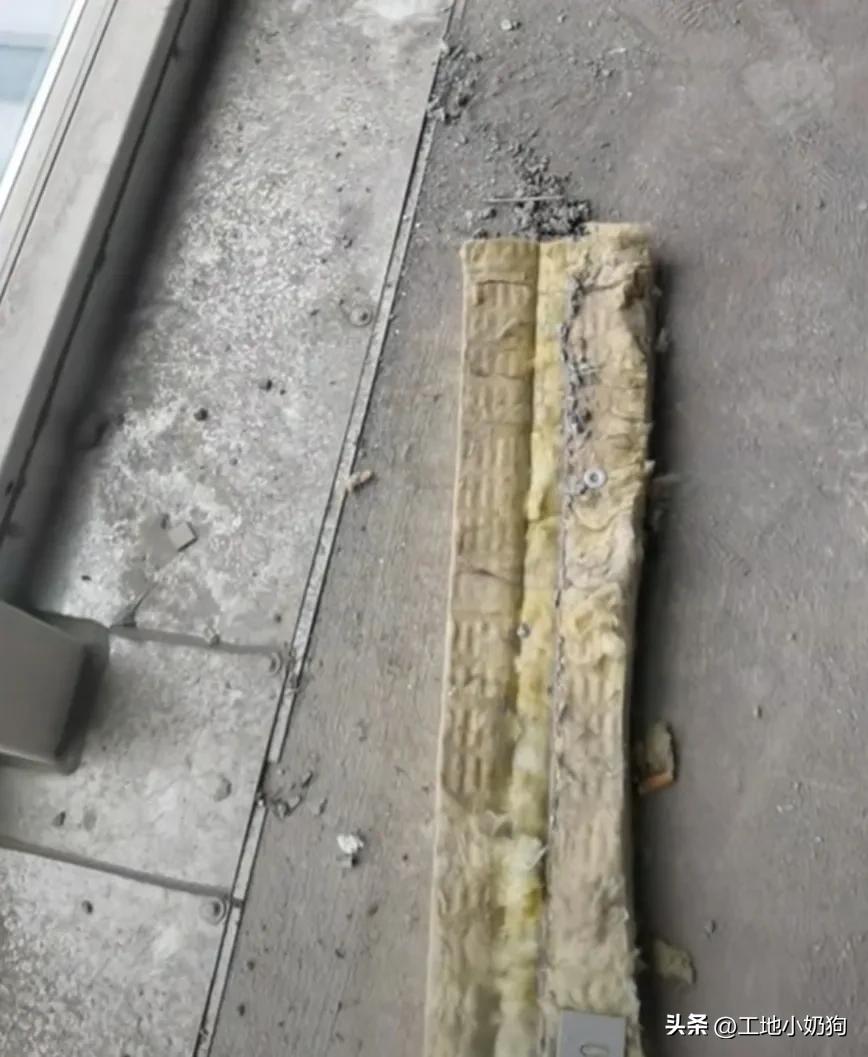

防火封堵不严密

使用防火保温材料把玻璃幕墙四周跟主体结构之间的间隙, 以及跟各层楼板、隔断墙处的空隙封堵, 这是必须的。常见的问题有, 只用普通装饰材料进行封堵, 防火密封胶存在缝隙, 还有局部位置被遗漏等情况。防火封堵是消防安全的关键所在, 施工时必须严格依照设计来进行。

需选用合格的岩棉或者防火板作为防火材料, 安装期间要保证密实不存在空隙。必须采用防火密封胶作为密封胶, 不可使用普通耐候胶来替代。每个楼层封堵完毕之后要开展专项检查, 拍摄照片留存作为验收的依据。

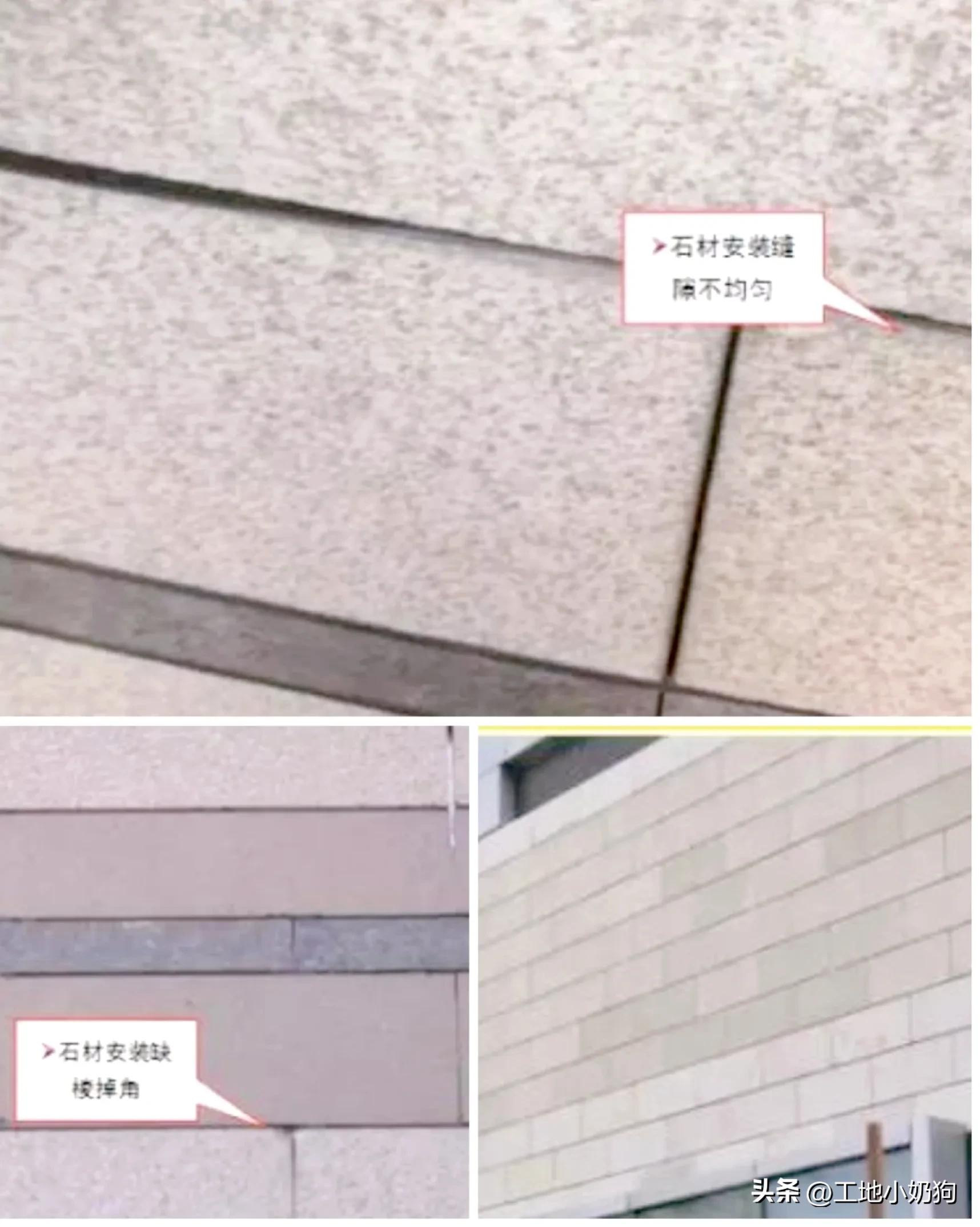

石材色差缺棱掉角

石材幕墙存在常见的通病, 比如其色差明显, 而且缺棱掉角, 同时还呈现出缝隙不均匀、参差不齐的状况。以及加强筋安装不符合设计拟定的要求, 并且还有角码的强度及平整度不达标的情况, 相应的龙骨平整度差明显也是常见的情况。还有些工人使用自攻螺钉替代专用螺栓此种不妥之做法, 在长期荷载的条件之下存在松动的潜在隐患。

材料进入场地的时候, 应当一块一块地去检查石材的外观以及尺寸, 那些不符合合格标准的产品, 坚决要退回去。在进行安装之前, 需要绘制好排版的图纸, 以此确保颜色的过渡能够自然而然。在打胶之前, 缝隙当中一定要塞入泡沫棒, 这样做既耗费胶量, 又能够在节省的同时保证胶面的平整, 还还具有起到局部保温的作用。

打胶前未塞泡沫棒

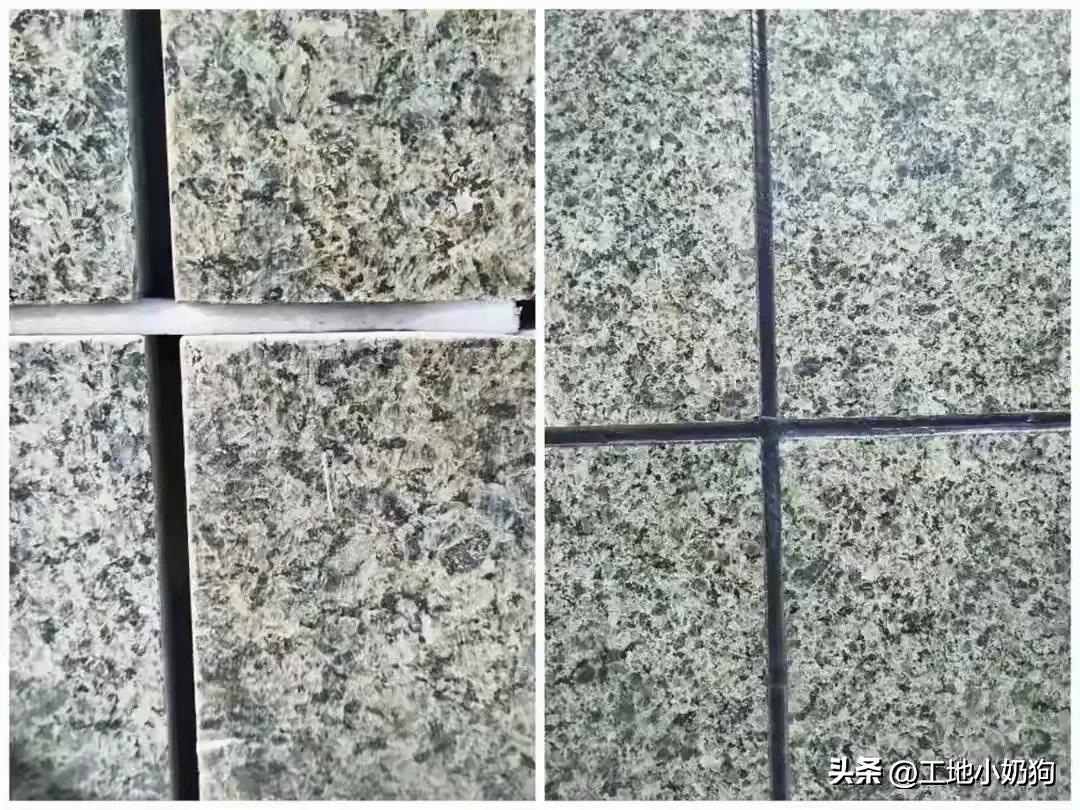

在石材、玻璃或者铝板进行打胶之前, 先把泡沫棒塞入缝隙之中。这么做的目的在于填补那些过深的空隙之处, 避免使耐候胶形成浪费现象, 与此同时确保胶面能够保持平整状态而且起到保温的作用。在现场很常见的情况是, 工人们直接进行打胶操作, 这就致使胶体陷入到缝隙的深处位置, 进而在表面出现凹陷或者产生气泡。

直径方面, 泡沫棒要比缝隙宽度大1到2mm, 将其塞入之后, 需压实但又不能过紧。打胶之际, 务必注意胶缝要饱满, 且无气泡, 表面还要刮平。在任何形式的幕墙施工之时, 这个细节根本不能省略掉, 不然就会对防水性能以及美观度造成影响。

以下这些问题均为幕墙工程里常见的质量通病, 只要依照设计图纸以及规范进行严格施工, 便能够有效予以避免。你于实际施工期间碰到过哪些格外棘手的问题? 欢迎在评论区域分享你的经验, 点赞并且收藏起来以便下次检查之际能够参考。
