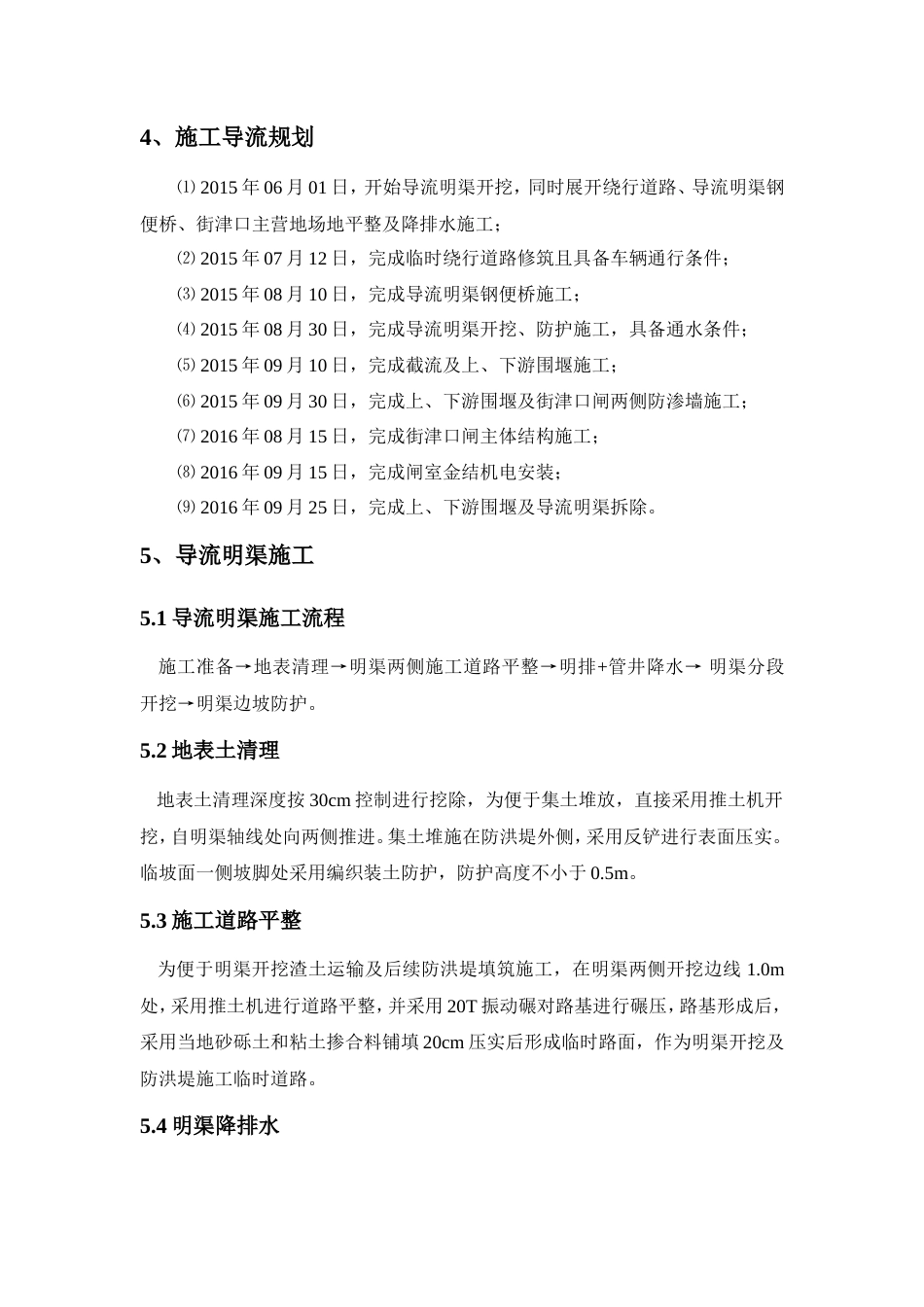

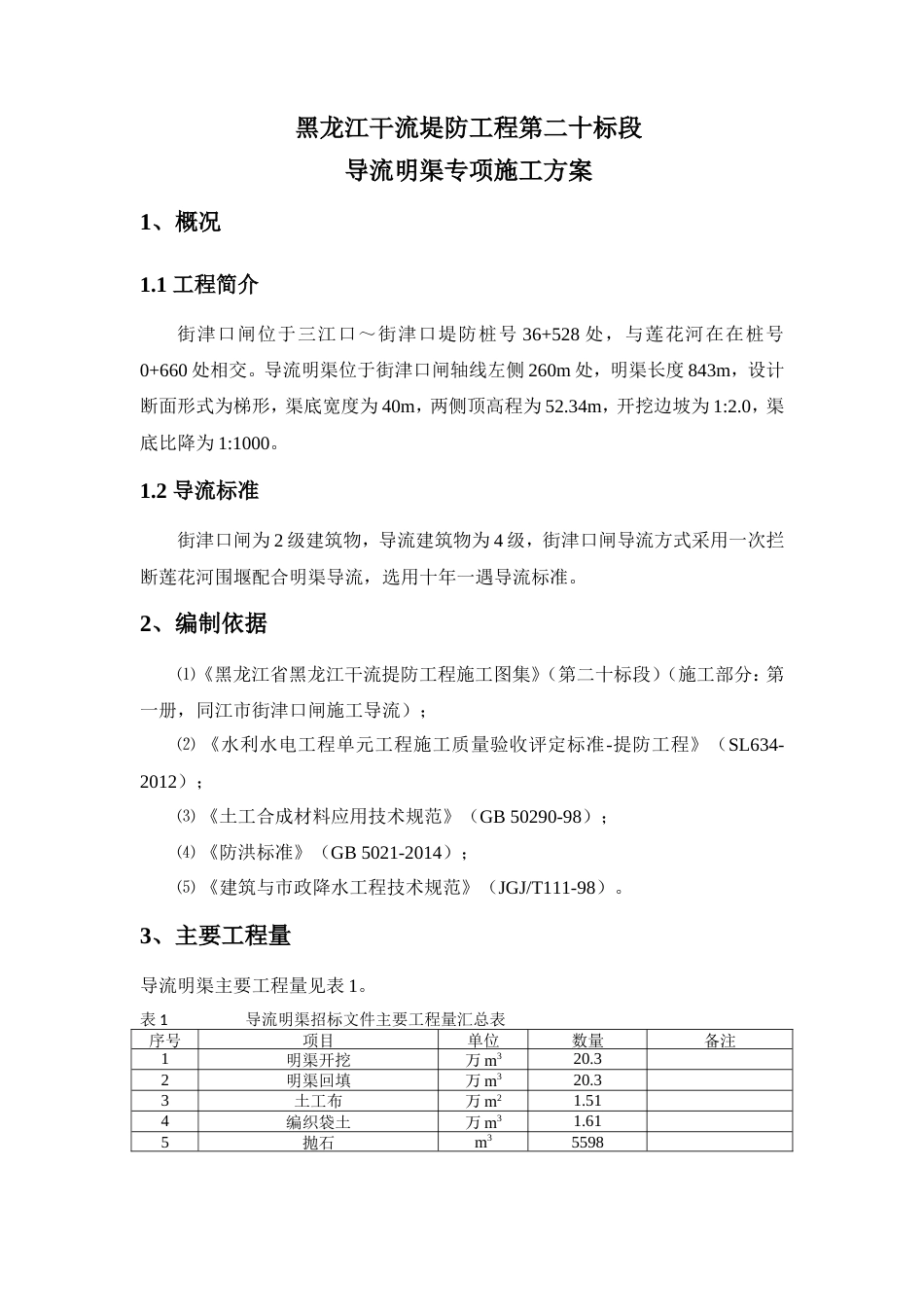

黑龙江干流堤防工程第二十标段导流明渠专项施工方案1、概况1.1 工程简介街津口闸位于三江口～街津口堤防桩号 36+528 处，与莲花河在在桩号0+660 处相交。导流明渠位于街津口闸轴线左侧 260m 处，明渠长度 843m，设计断面形式为梯形，渠底宽度为 40m，两侧顶高程为 52.34m，开挖边坡为 1:2.0，渠底比降为 1:1000。1.2 导流标准街津口闸为 2 级建筑物，导流建筑物为 4 级，街津口闸导流方式采用一次拦断莲花河围堰配合明渠导流，选用十年一遇导流标准。2、编制依据⑴ 《黑龙江省黑龙江干流提防工程施工图集》（第二十标段）（施工部分：第一册，同江市街津口闸施工导流）；⑵ 《水利水电工程单元工程施工质量验收评定标准-提防工程》（SL634-2012）；⑶ 《土工合成材料应用技术规范》（GB 50290-98）；⑷ 《防洪标准》（GB 5021-2014）；⑸ 《建筑与市政降水工程技术规范》（JGJ/T111-98）。3、主要工程量导流明渠主要工程量见表 1。表 1 导流明渠招标文件主要工程量汇总表序号项目单位数量备注1明渠开挖万 m320.32明渠回填万 m320.33土工布万 m21.514编织袋土万 m31.615抛石m355984、施工导流规划⑴ 2015 年 06 月 01 日，开始导流明渠开挖，同时展开绕行道路、导流明渠钢便桥、街津口主营地场地平整及降排水施工；⑵ 2015 年 07 月 12 日，完成临时绕行道路修筑且具备车辆通行条件；⑶ 2015 年 08 月 10 日，完成导流明渠钢便桥施工；⑷ 2015 年 08 月 30 日，完成导流明渠开挖、防护施工，具备通水条件；⑸ 2015 年 09 月 10 日，完成截流及上、下游围堰施工；⑹ 2015 年 09 月 30 日，完成上、下游围堰及街津口闸两侧防渗墙施工；⑺ 2016 年 08 月 15 日，完成街津口闸主体结构施工；⑻ 2016 年 09 月 15 日，完成闸室金结机电安装；⑼ 2016 年 09 月 25 日，完成上、下游围堰及导流明渠拆除。5、导流明渠施工5.1 导流明渠施工流程 施工准备→地表清理→明渠两侧施工道路平整→明排+管井降水→ 明渠分段开挖→明渠边坡防护。5.2 地表土清理 地表土清理深度按 30cm 控制进行挖除，为便于集土堆放，直接采用推土机开挖，自明渠轴线处向两侧推进。集土堆施在防洪堤外侧，采用反铲进行表面压实。临坡面一侧坡脚处采用编织装土防护，防护高度不小于 0.5m。5.3 施工道路平整 为便于明渠开挖渣土运输及后续防洪堤填筑施工，在明渠两侧开挖边线 1.0m处，采用推土机进行道路平整，并采用 20T 振动碾对路基进行碾压，路基形成后，采用当地砂砾土和粘土掺合料铺填 20cm 压实后形成临时路面，作为明渠开挖及防洪堤施工临时道路。5.4 明渠降排水为保证干地作业，导流明渠施工前需提前降水，根据水位、地质情况，降排水采用明排及管井相结合的方式。施工前，先在明渠中轴线处顺轴线开挖超前排水明沟，将明渠开挖区低洼处的积水排除，每区段开挖时，顺明渠轴线每 20m 左右布置一道支沟与排水干沟相接，进行本区段开挖前的排水，明沟排水超前开挖深度不小于 50cm，每 100m 左右设一个集水井集中排水，共布置离心式水泵 6 口。同时在渠道右侧布置一排深井降水井，降水井间距 80m，共布置 9 口，井深 20m～30m，开孔直径 520mm。滤管采用钢管、PVC 波纹管花管，直径 300mm，滤管外 60 目滤网，滤管外填中粗砂滤料。管井水泵采用 QJ250 型潜水泵，流量 125m3/h，扬程 32m；明排采用 FB400-12 型离心式水泵，流量 400m3/h，扬程 12m。5.5 明渠开挖 明渠开挖采取分段同时作业，每 100m 为一个区段，每 200m 布置一条下基坑临时道路。明渠开挖采取分层开挖方式进行，每层开挖深度控制在 1.0m，边坡处预留 30cm 保护层，在开挖至渠底后，由红外线控制仪配合反铲对边坡保护层进行剥离开挖，严格控制边坡平整度。为减少明渠防洪堤填筑从料场取土工程量，明渠开挖料拟就近堆放在明渠两侧临时道路旁边合适位置，以便防洪堤填筑时回采使用。为满足防洪堤防渗要求对明渠开挖料进行粘粒含量试验，不能满足防洪堤防渗要求的土料，采用粘粒含量较高的粘土按“金包银”的...
