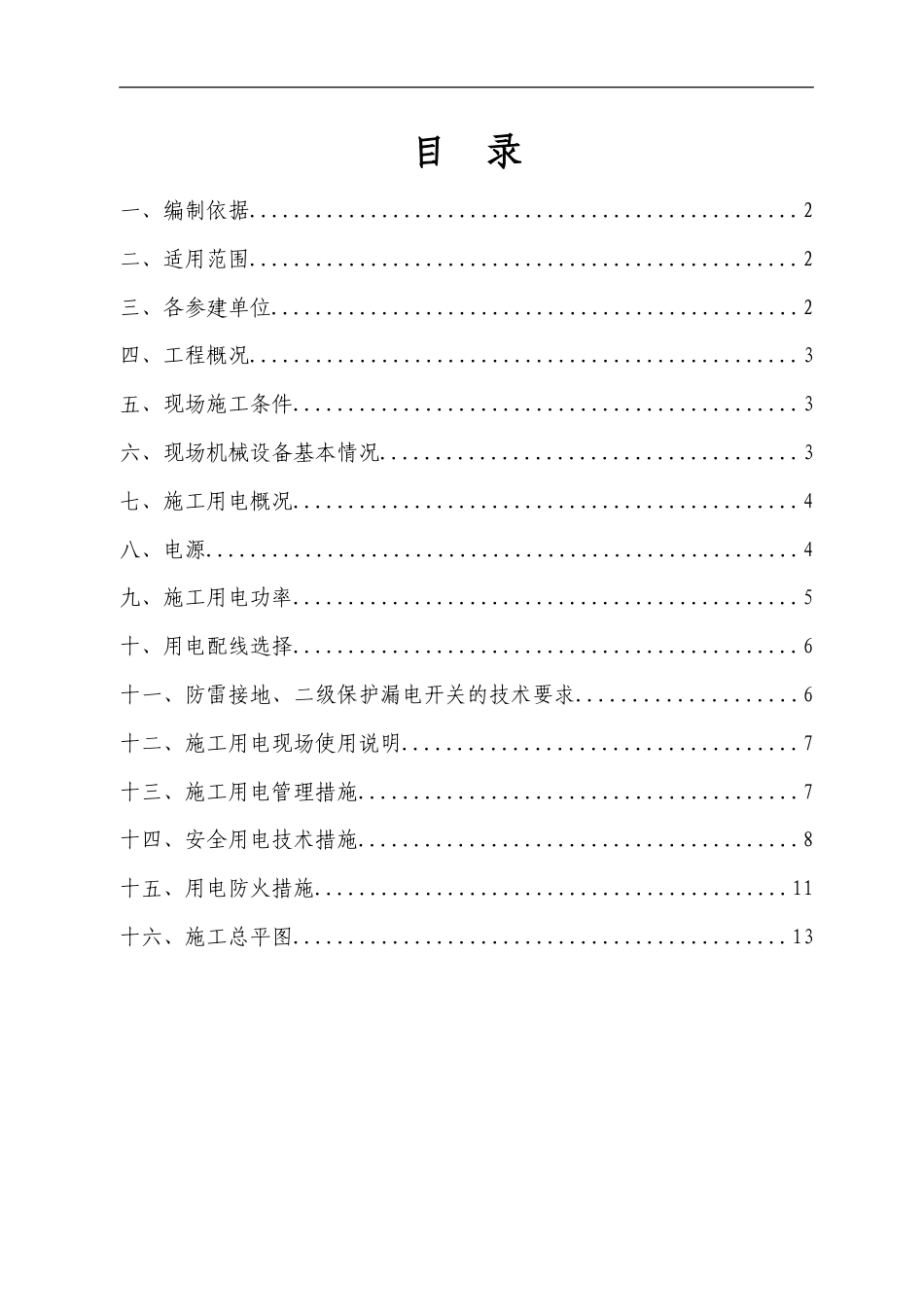

目 录一、编制依据..................................................2二、适用范围..................................................2三、各参建单位................................................2四、工程概况..................................................3五、现场施工条件..............................................3六、现场机械设备基本情况......................................3七、施工用电概况..............................................4八、电源......................................................4九、施工用电功率..............................................5十、用电配线选择..............................................6十一、防雷接地、二级保护漏电开关的技术要求....................6十二、施工用电现场使用说明....................................7十三、施工用电管理措施........................................7十四、安全用电技术措施........................................8十五、用电防火措施...........................................11十六、施工总平图.............................................13 一、编制依据1、武汉市水利规划设计研究院设计的《广州市荔湾区东塱涌整治工程（水利二期）》图纸；2、现行国家建筑施工规范、标准；3、广东省建筑技术、质量、安全方面的有关规范和要求；4、本工程的特点、施工现场环境、自然条件及现成材料等；5、用本工程施工用的验收及规范；《建筑机械使用安全技术规程》（JGJ33-2001）《施工现场临时用电安全技术规程》（JGJ46-2005）《建筑施工安全检查评分标准》（JGJ59-99）6、我公司历年积累的有关建筑施工的经验资料；二、适用范围本工程施工用电设计适用广州市荔湾区东塱涌整治工程（水利二期）施工现场。三、各参建单位建设单位：广州市荔湾区河涌管理所建设地点：荔湾区东沙围，部分整治岸线位于西塱村内设计单位：武汉市水利规划设计研究院监理单位：濮阳天信工程咨询监理有限公司 施工单位：淮安市淮河水利建设工程有限公司四、工程概况本工程主要整治范围：从桩号 K0+948～K2+091，整治岸线长 1152 米（包括左右岸）。整治内容：河涌堤防整治、沿河涌排水箱涵及暗涵，排水箱涵共 1 处，生活码头 22 处，堤后路面排水暗涵 19 座，桥梁 4 座。五、现场施工条件1、本工程所在地周边交通道路畅通，堤防施工场地较窄，部分地段周边均为居民住房。2、施工现场临时用电无接驳口。六、现场机械设备基本情况序号机械材料名称规格型号单位数量1挖掘机PC200台32推土机120KW台23装载机1.4-1.5m3台34钻孔桩机LF-27台45载重汽车15t辆206柴油发电机组75kw套17水泵33kw台38混凝土泵80BR台19水泥搅拌桩机LD-500套210压路机15T台1 11钢筋切断机QJ40-1台112钢筋弯曲机GW40台113钢筋调直机GJ6-4/8台114圆盘锯JM106台415砼平板振动器HN2-A台216快冲液压夯机HCD70 型台417砂浆搅拌机200 公升台218砼振动棒ZX-5A条5七、施工用电概况该工程施工线路较长（堤防总长度达 1152 米），施工用电不能集中布置，施工现场附近虽有国电，但考虑其架设成本较高不宜采用。为了减少施工现场的用电量，结合本工程钢筋加工量、模板加工量较小等实际情况，可在生活区内设置钢筋、模板加工厂，又因本工程桩基础主要采用搅拌桩及钻孔桩工程量较少，大大减少了施工用电量，挡墙砼采用商品供应，所以施工现场只需考虑接桩、水泵抽水、钢筋安装、模板安装、砼振捣、砂浆搅拌机等施工用电。又由于本工程采用流水作业分段施工，发电机组可以在一个施工段完成后转移至下一个施工段供电。八、电源1、施工用电根据现场施工实际需要情况，采用 2 台 75KW 发电机为主要供应电源，确保主体结构的施工，另外采用 1 台 15KW 发电机组进行机动灵活供电，确 保本工程的施工用电正常。供电线路采用三相五线制 380/220 供电。2、生活用电本工程生活用电可借用西塱村用电，由建设单位协商接至现场。九、施工用电功率1、主要施工用电机械表序号机械名称规格型号单位数量单...
