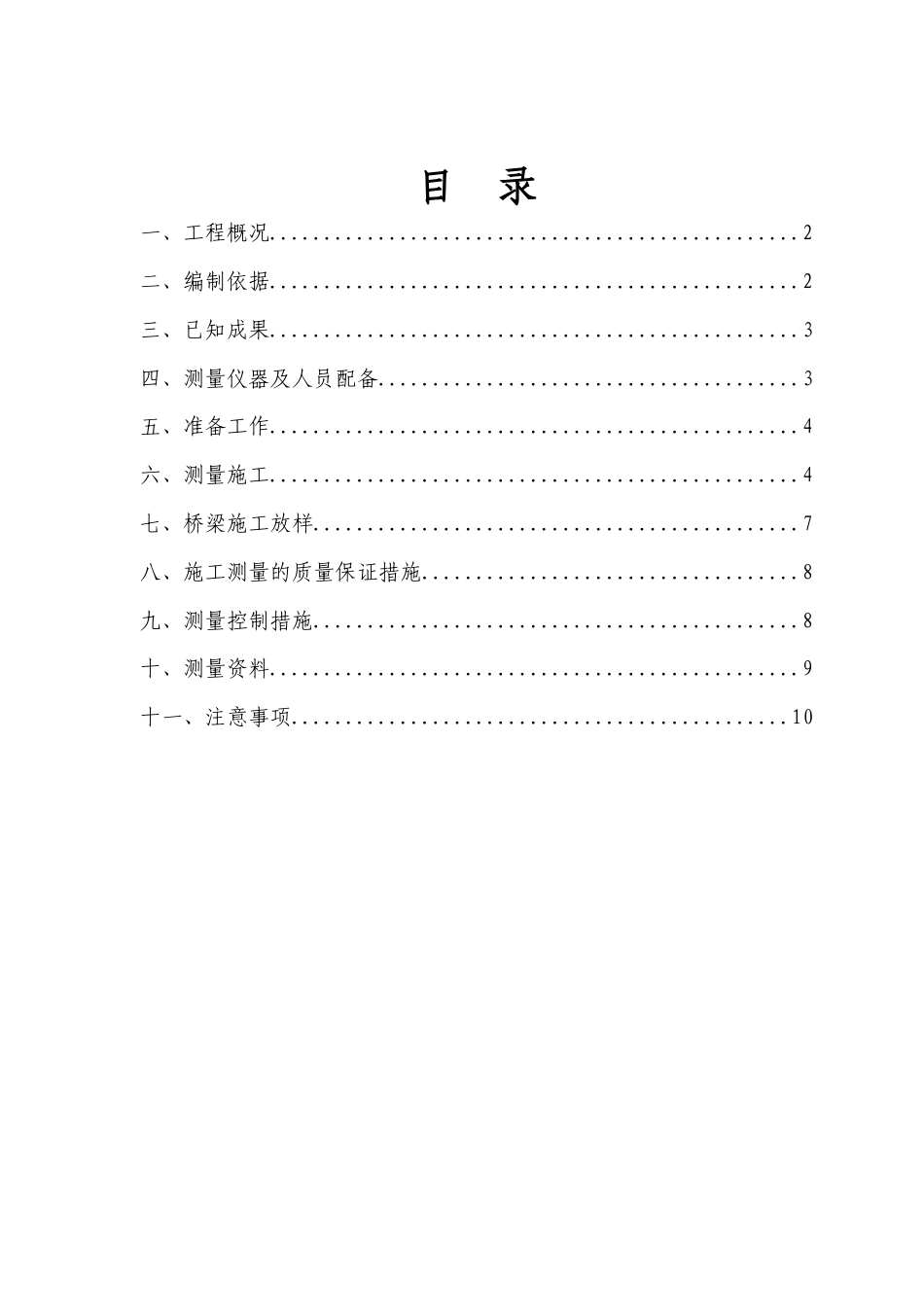

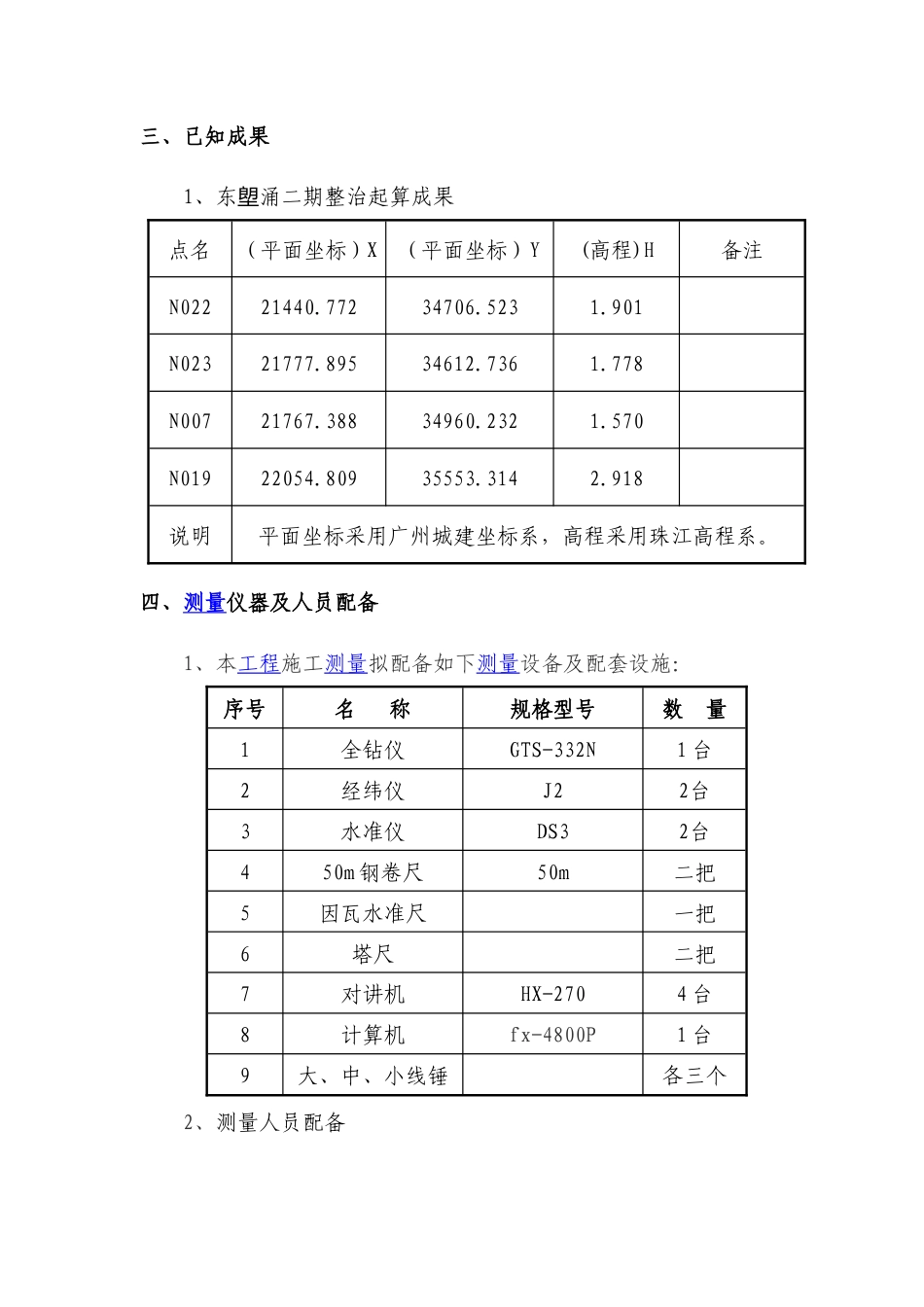

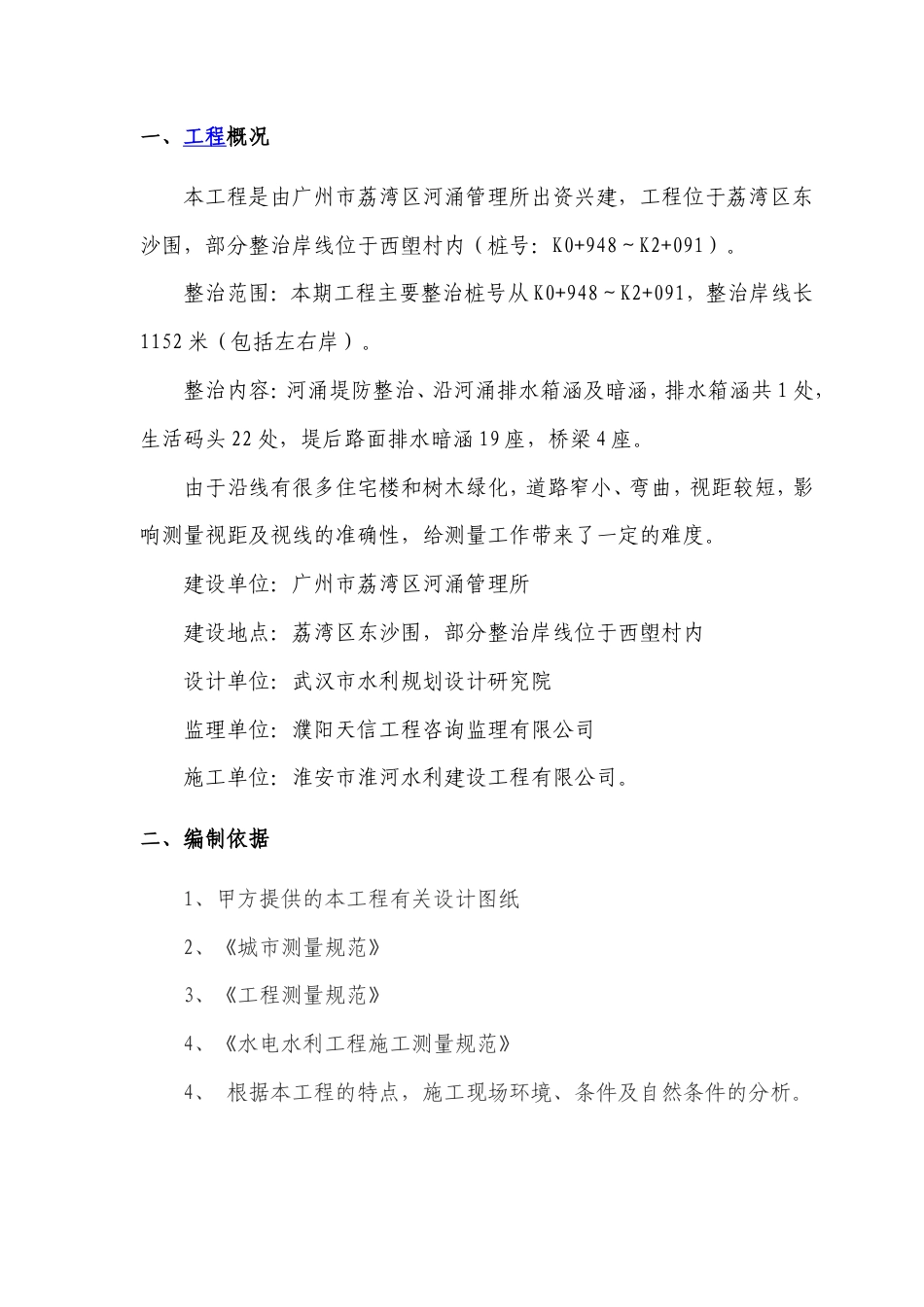

目 录一、工程概况.................................................2二、编制依据.................................................2三、已知成果.................................................3四、测量仪器及人员配备.......................................3五、准备工作.................................................4六、测量施工.................................................4七、桥梁施工放样.............................................7八、施工测量的质量保证措施...................................8九、测量控制措施.............................................8十、测量资料.................................................9十一、注意事项..............................................10一、工程概况本工程是由广州市荔湾区河涌管理所出资兴建，工程位于荔湾区东沙围，部分整治岸线位于西塱村内（桩号：K0+948～K2+091）。整治范围：本期工程主要整治桩号从 K0+948～K2+091，整治岸线长1152 米（包括左右岸）。整治内容：河涌堤防整治、沿河涌排水箱涵及暗涵，排水箱涵共 1 处，生活码头 22 处，堤后路面排水暗涵 19 座，桥梁 4 座。由于沿线有很多住宅楼和树木绿化，道路窄小、弯曲，视距较短，影响测量视距及视线的准确性，给测量工作带来了一定的难度。建设单位：广州市荔湾区河涌管理所建设地点：荔湾区东沙围，部分整治岸线位于西塱村内设计单位：武汉市水利规划设计研究院监理单位：濮阳天信工程咨询监理有限公司施工单位：淮安市淮河水利建设工程有限公司。二、编制依据1、甲方提供的本工程有关设计图纸2、《城市测量规范》3、《工程测量规范》4、《水电水利工程施工测量规范》4、 根据本工程的特点，施工现场环境、条件及自然条件的分析。三、已知成果1、东涌二期整治起算成果塱点名（平面坐标）X（平面坐标）Y(高程)H备注N02221440.77234706.5231.901N02321777.89534612.7361.778N00721767.38834960.2321.570N01922054.80935553.3142.918说明平面坐标采用广州城建坐标系，高程采用珠江高程系。四、测量仪器及人员配备1、本工程施工测量拟配备如下测量设备及配套设施：序号名 称规格型号数 量1全钻仪GTS-332N1 台2经纬仪J22台3水准仪DS32台450m 钢卷尺50m二把5因瓦水准尺一把6塔尺二把7对讲机HX-2704 台8计算机fx-4800P1 台9大、中、小线锤各三个2、测量人员配备序号主要内容人数1治导线、岸边线及红线的控制32各桩号高程的控制23复 核24累 计7五、准备工作1、办理与建设单位的桩点交接手续，现场交接引测点位。2、根据设计意图、工程总体布局、工程特点与施工部署等，确定控制导线并进行内业计算。3、熟悉和核对图纸设计中及各部位之间的关系及尺寸、各坐标点之间的直线、曲线距离及方位间关系。4、处理好各放样的理论数据，根据极坐标放线法可计算出各桩号治导线、岸边线及红线的理论性。六、测量施工根据业主提供的测量坐标控制点及施工现场总平面的布置，按照使用方便、通视条件好和点位固定可靠的原则沿河涌的走向，在基坑开挖线的两侧的合适地段选好控制点设置的位置，防止事后与其它工序互相干扰波动，以保证各控制点的永久性及准确性，并布设测量闭合导线控制点，控制点可布设成平面和高程共用点。1、控制测量根据要求，我部对业主提供的坐标控制点（包括平面和高程两部分）进行复测，并将复测结果提交业主、监理，经确认后，结合本工程的地面现场实际情况进行加密控制测量、施工测量。1)、控制点复测根据业主提供的平面及高程控制点，并结合现场实际情况，对业主提供的控制点进行平面及高程复测。对于平面控制测量，应满足以下下条件：①、外业水平角观测，Ⅱ级全站仪不少于一测回；②、导线方位角闭合差不超过±10 n；③、往返测距一测回，同一边长往返互差不超过±10 ｍｍ；④、导线相对闭合差少于 1/3000。2)、高程测量的控制及传递。①、高程的控制本工程高程的控制主要是以导线点的高程作为控制高程。②、高程的传递基础工程中高程的传递（如图所示），在基坑与基准点之间架立仪器...
