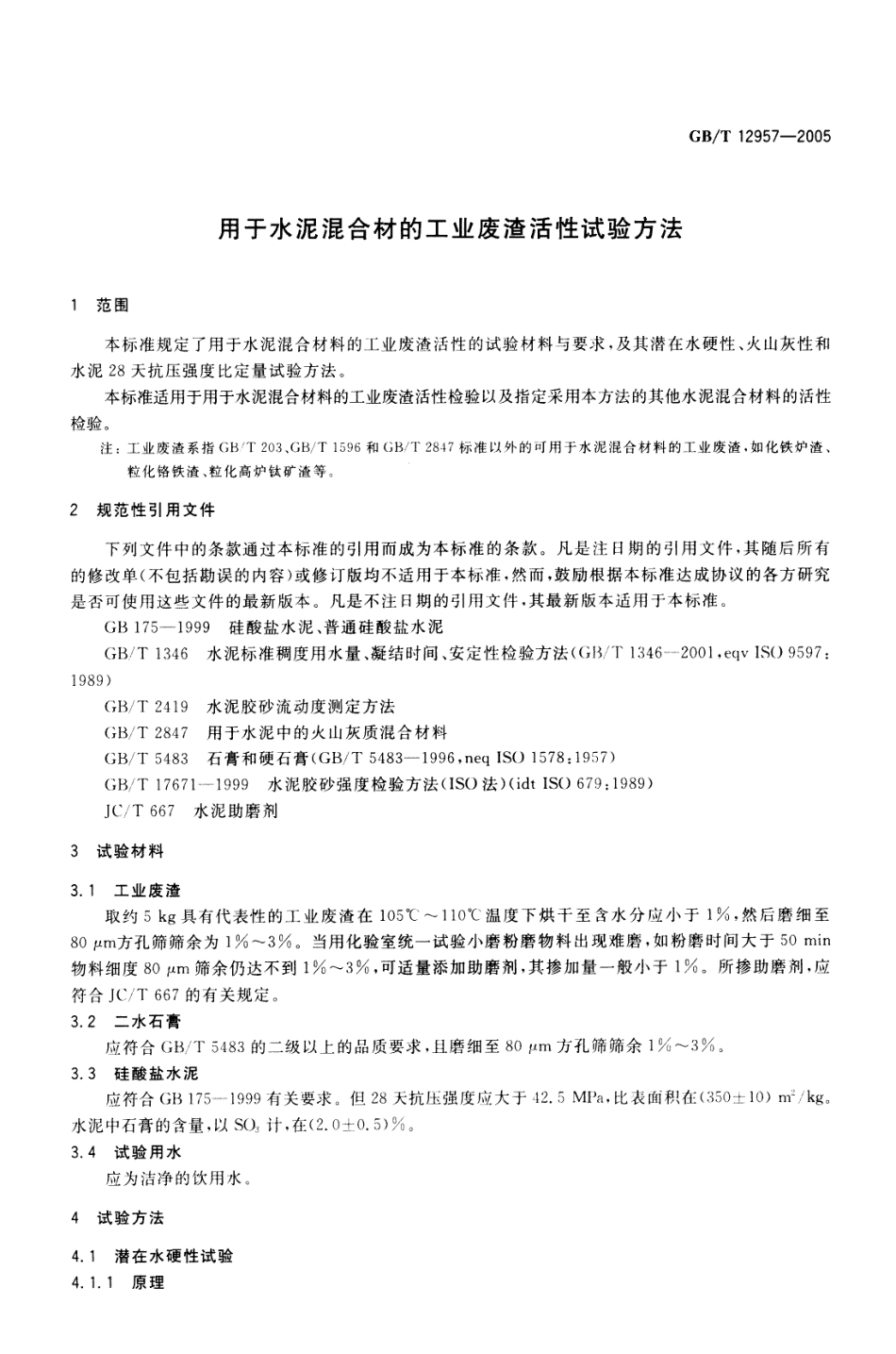

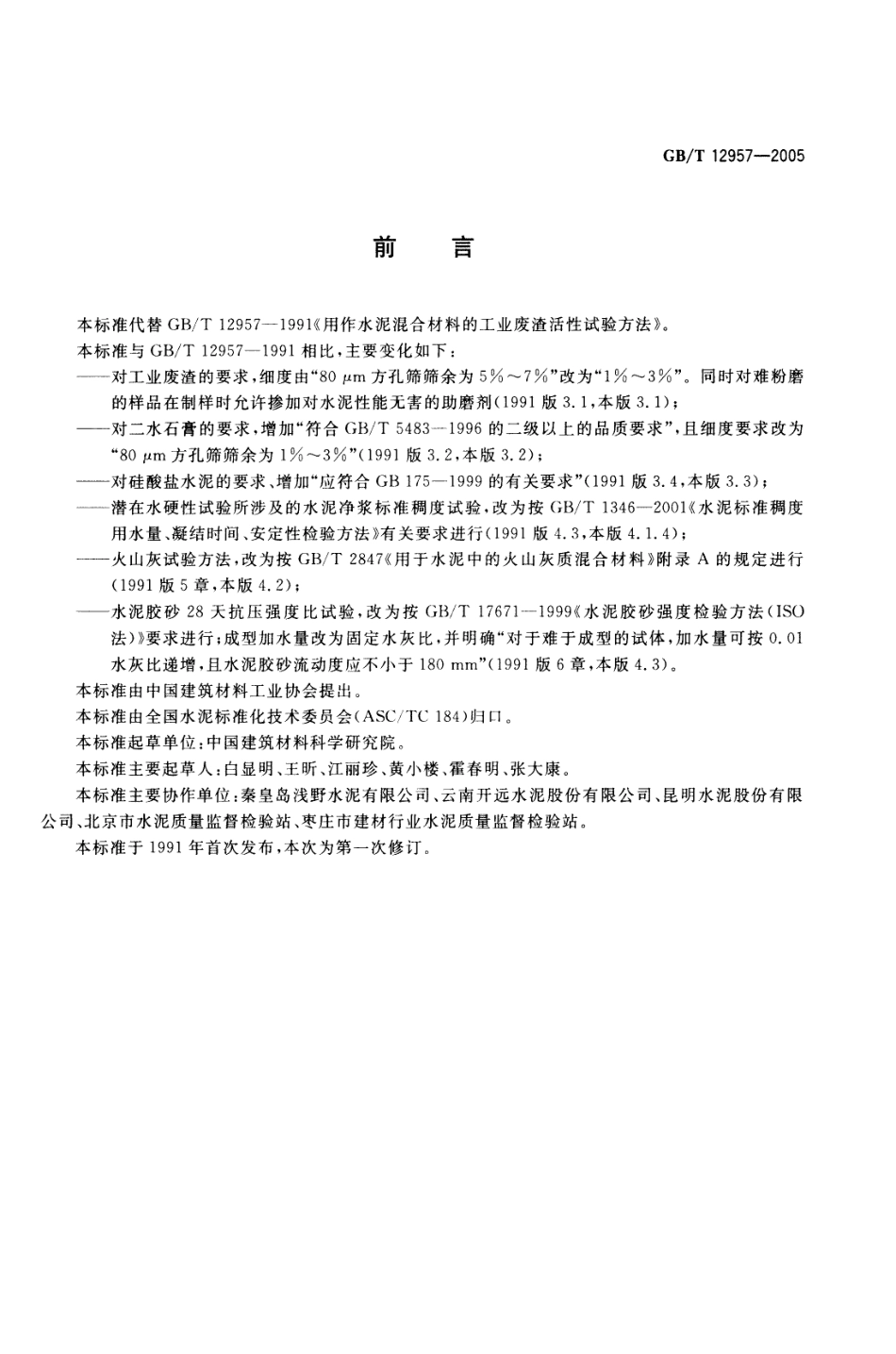

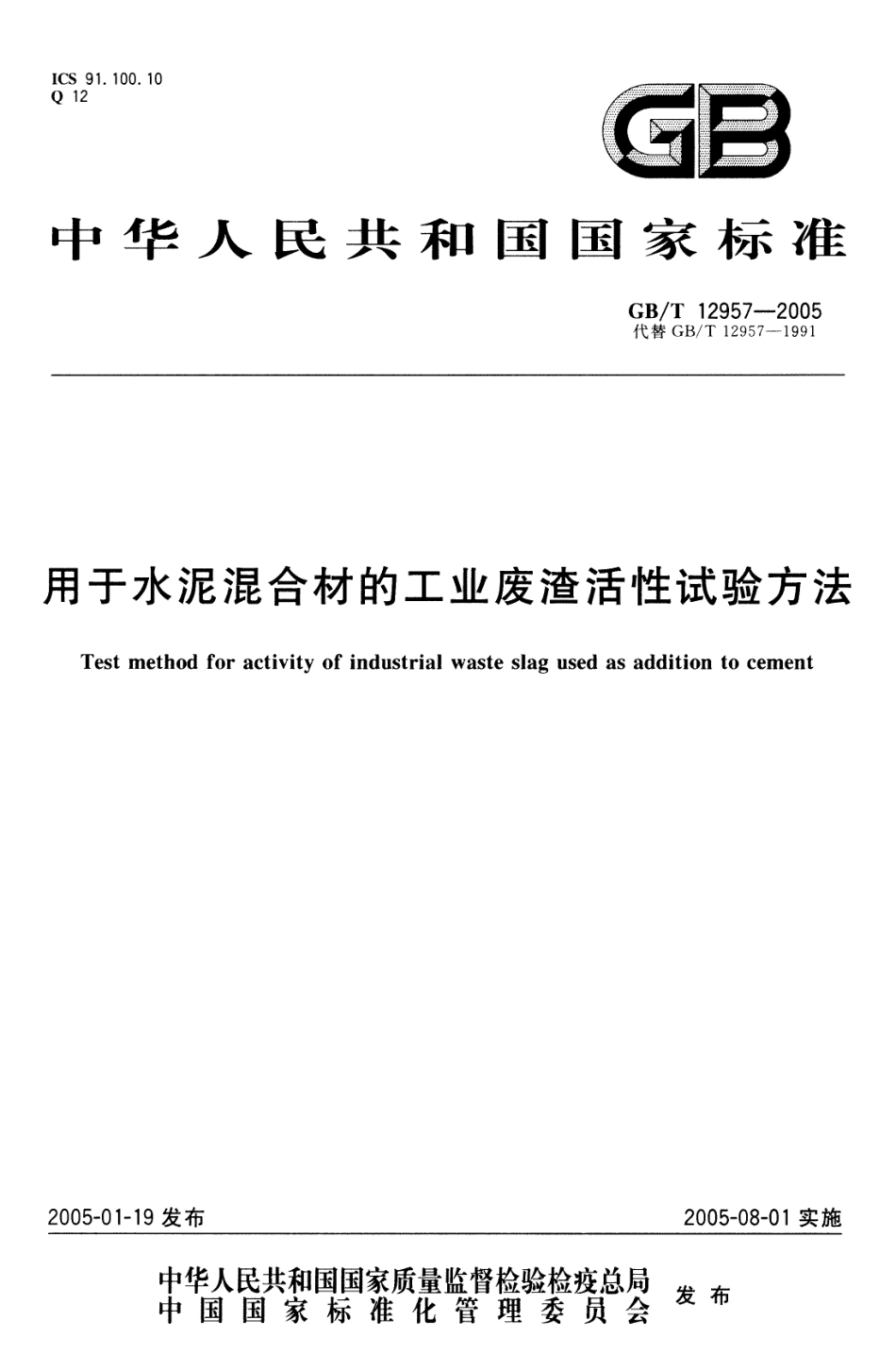

108 91. 100. 100 12中 华 人 民 共 和 国 国 家 标 准⑶/了 12957— 2005代替⑶/丁 12957— 1991用于水泥混合材的工业废渣活性试验方法1^81 11161110(1 3011^11^ 0 ？ 111^11811*131 \^3816 813轻 1186(1 38 3^(1111011 10 0611161112005 - 01-19 发布 2005 - 08-01 实施中华人民共和国国家质量监督检验检疫总局 中 国 国 家 标 准 化 管 理 委 员 会发 布08/7工业废渣细粉与石膏细粉混合均匀与水混合后，潜在水硬性的材料能在湿空气中凝结硬化，并在水样品制备的比例充分混合均匀，以配制成试验或将工业废渣细粉和二水石膏细粉按质量仪器设备择 口 忤口口应 符 合 613/丁 1346有关要求试验步骤试验方法确定的标准稠度净浆用水量制备成净称取〈300士 1〉8 制备好的试验样品，按丁浆试饼。试饼在温度。(^士：!）！：，相 对 湿 度 大 于 9 0 ^ 养 护 箱 内 养 护 7 天 后 ，放 人 〈20士 1 ) 1 水中浸水天 ，然后观察浸水试饼形状完整与否试饼浸水3 天后，其边缘保持清晰完整，则认为工业废渣具有潜在水硬性附录人要求进行火山灰试验水泥胶砂2 8 天抗压强度比试验在硅酸盐水泥中掺人3 0 ^ 的工业废渣细粉，用 其 2 8 天抗压强度与该硅酸盐水泥2 8 天抗压强度进其行比较，以确定其活性高低3.2.1试验样品；0 3含量与对比水成对 而与 合量 混含粉03细50 膏中 石品 样 验 试 整 调和工业废渣细粉及适 通过外掺适量：，石裔,泥水盐酸硅I 的 求 要象II 3 链第1丨 准余于1广、丨4！^ ^酸盐水泥。由符合本标;X 。样品应充分混匀,粉 为 3 0 ^ ，其:同，相差不大试验样品， 中工业废渣细 泥 3 0 3含量相对比样品，即为符合本标准第3 章要求的硅酸盐水泥有关规定及 （^/下应 符 合 0 ^ / 7 17丨试验步骤定试验样品和对比样品的2 8 天抗压强进行，分别水泥胶砂强度试验方法按(^匕/丁水灰比递增，且水泥胶砂流动度应不小于度 。对于难于成型的试体，加水量可按进行胶 砂 流 动 度 按 丁抗压强度比尺按公式（丨）计算 ，计算结果保留至整数帕为位。 ，？ 度V 强V 压0式中：X 一一抗压强度比，单位为百分比天验样品强度，单位为天抗压掺工业废渣后的试 对比样品
