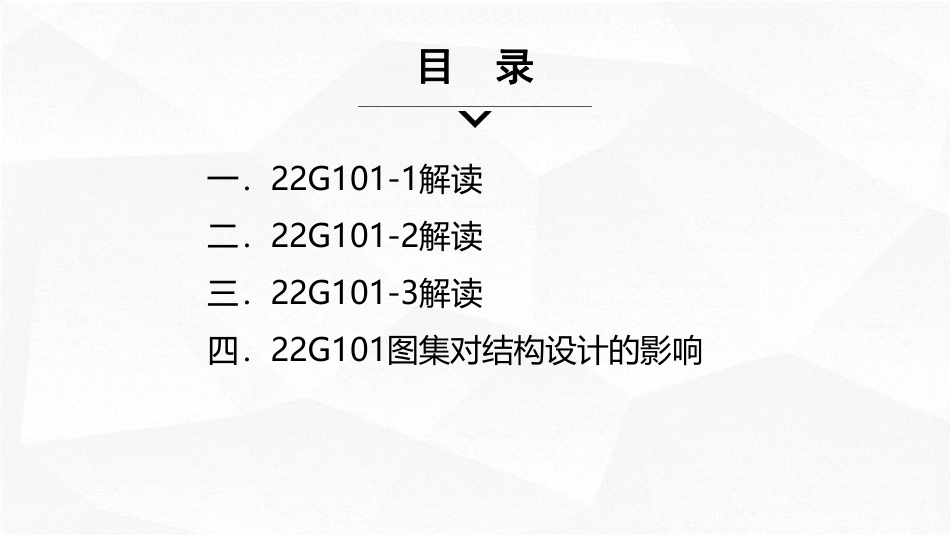

22G101系列结构图集解读G101系列图集更新历程00G101-103G10111G10116G10122G10196G101-1一．22G101-1解读二．22G101-2解读三．22G101-3解读四．22G101图集对结构设计的影响目 录一、22G101-1解读一、22G101-1解读Ø 22G101-1新增：图集第1页，依据的规范中，增加了三本新通用规范，图集与最新的规范体系接轨一、22G101-1解读Ø 22G101-1新增：图集第1页，新增钢筋锚固弯折段长度和弯后直段长度，钢筋锚固长度计算依据更明确Ø 22G101-1新增：图集第2页，新增钢筋图例，图集表达和理解更准确一、22G101-1解读Ø 22G101-1新增：图集第1-2页，图集不仅要求设计明确各构件的环境类别，也要求设计明确各构件的混凝土保护层厚度，避免误会一、22G101-1解读Ø 22G101-1修改：•图集第1-3页，取消了梁上柱LZ和剪力墙上柱QZ编号，设计时应编为KZ，并文字备注；•图集第2-12页，梁上柱、墙上柱进一步强调柱根箍筋加密区的构造要求；结构设计遇墙上柱应注明柱根做法详2-12页哪个节点；应注意托柱梁梁高满足直锚长度，箍筋全段加密；一、22G101-1解读Ø 22G101-1修改：图集第1-5页，柱箍筋截面形式较16G101-1减少了许多，若施工图中需要增设不同的箍筋截面形式，应在施工图中表达。箍筋截面通常均在柱平法中已画出，对常规项目柱设计基本没有影响。一、22G101-1解读Ø 22G101-1新增：•图集第1-6页，采用柱并筋设计时应画出柱截面或列柱表，与以往设计习惯一致。•注意：遇轴心受拉或小偏心受拉柱时，如设计斜撑、吊柱、偏拉柱等各类受拉柱时应原位注明位置和层数范围，纵筋不能绑扎搭接一、22G101-1解读Ø 22G101-1修改：图集第1-11页，删除了16G101-1约束边缘构件尺寸标注中，当“约束边缘翼墙中沿墙肢长度尺寸为2bf时可不注”的注写规定。约束边缘构件翼墙柱中的2bf应在平面、大样中表达。一、22G101-1解读Ø 22G101-1新增：图集第1-12页，新增了连梁设对角暗撑、交叉斜筋和对角斜筋时，列表表达的方式。这样连梁的表达方式更加多样化，可以配合图集，合理选用。一、22G101-1解读Ø 22G101-1新增及修改：图集第1-27页，新增次梁端支座上部筋充分利用强度时Lg各种平法表达，在第2-40页也补充了此构造做法。第1-31页补充了次梁受扭时，抗扭腰筋、底筋的端部锚固做法及编号LN。在次梁平法设计时，注意合理选用一、22G101-1解读Ø 22G101-1修改：图集第1-35页，转换层楼板锚固长度由La改为LaE，与转换层楼板的受力特点更匹配，构造更合理。Ø 22G101-1新增：图集第1-31页，采用梁并筋时，应补充梁截面表达，参考柱截面表达方式。建议尽量少用梁并筋，锚固要求较高，施工难度较大一、22G101-1解读Ø 22G101-1新增：•图集第1-31、2-38页，新增框梁在剪力墙平面外、平面内构造做法•梁端与剪力墙平面内连接时，梁端构造同LL、LLk•梁端与剪力墙平面外构造（一）和（二）选用条件，应在图中注明•剪力墙厚较薄且计算按铰接时，适用平面外构造（一）•剪力墙厚较厚且计算按固接时，适用平面外构造（二）一、22G101-1解读Ø 22G101-1修改：•图集第1-49页，结施未表达挑板阴角加筋时，默认按2-65页中悬挑板阴角构造（一）施工，比16G101-1表达更严密和清晰。建议在结施总说明中明确表达挑板阴角通用大样，避免开裂。一、22G101-1解读Ø 22G101-1修改：图集第2-2/2-3/2-5/2-6页，跟进《混凝土通规》的更新，删除了二级钢、C20混凝土在锚固、搭接方面的要求；新增钢筋锚固长度应取锚固区的混凝土等级,表达更严谨一、22G101-1解读Ø 22G101-1修改：•图集第2-4页，与16G101-1相比，取消贴焊锚筋的锚固形式，附注说明也做了相应修改。结构设计中应注意更新，尽量避免采用贴焊锚筋的锚固形式，若确需采用，应在结施中补充构造做法一、22G101-1解读Ø 22G101-1新增：•图集第2-7页，新增梁两排上部纵筋时的箍筋弯钩做法、柱角筋三根并筋时的箍筋弯钩做法；•第2-8页，新增各类柱并筋时，柱纵筋的净距构造要求。适用于更多的施工场景，合理指导施工一、22G101-1解读Ø 22G101-1新增：•图集第2-11页，新增单、双向穿层柱时，柱箍筋加密区做法。遇影院、大商业等项目中的穿层柱时，可以更...
