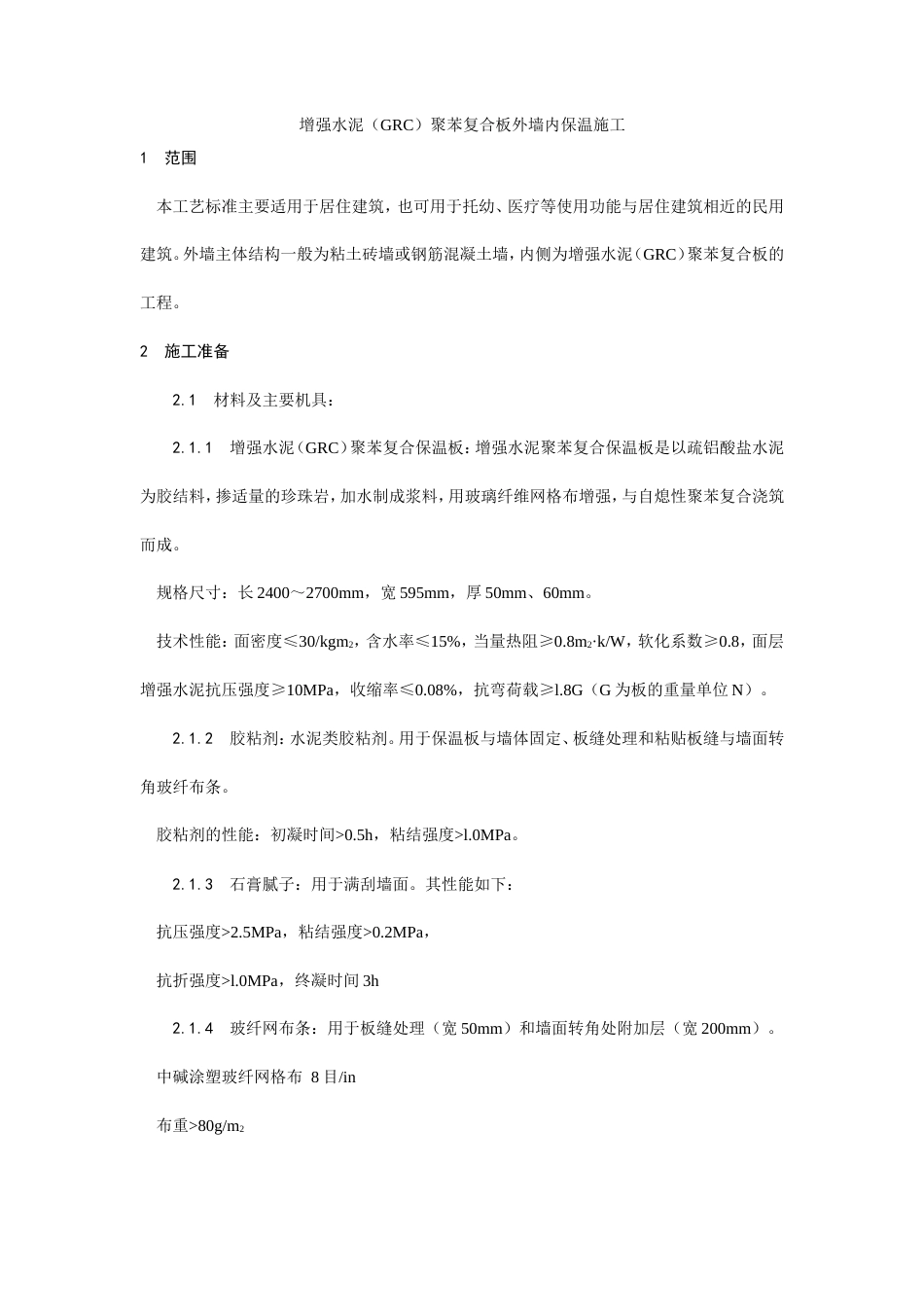

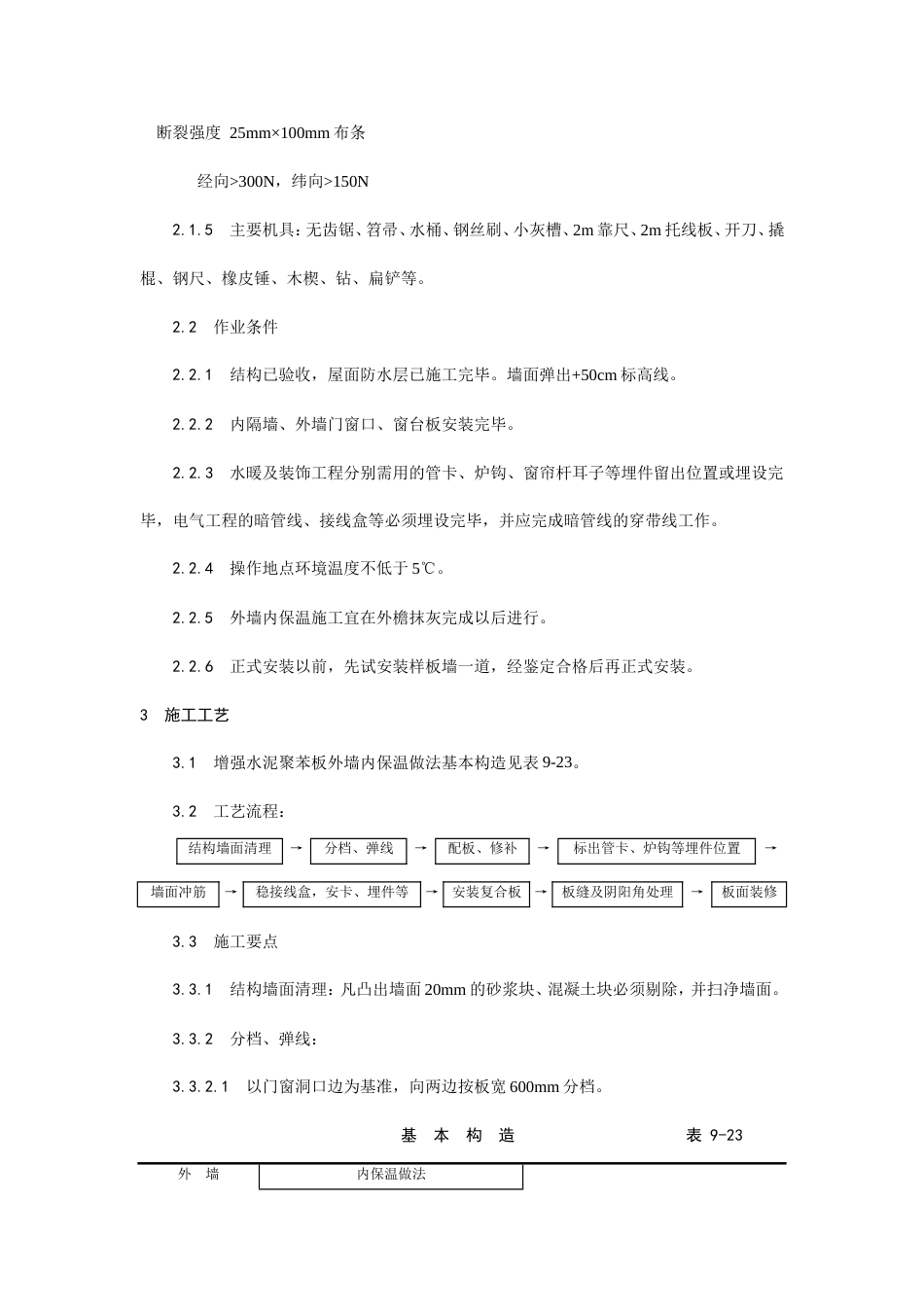

增强水泥（GRC）聚苯复合板外墙内保温施工1 范围 本工艺标准主要适用于居住建筑，也可用于托幼、医疗等使用功能与居住建筑相近的民用建筑。外墙主体结构一般为粘土砖墙或钢筋混凝土墙，内侧为增强水泥（GRC）聚苯复合板的工程。2 施工准备 2.1 材料及主要机具： 2.1.1 增强水泥（GRC）聚苯复合保温板：增强水泥聚苯复合保温板是以疏铝酸盐水泥为胶结料，掺适量的珍珠岩，加水制成浆料，用玻璃纤维网格布增强，与自熄性聚苯复合浇筑而成。 规格尺寸：长 2400～2700mm，宽 595mm，厚 50mm、60mm。 技术性能：面密度≤30/kgm2，含水率≤15%，当量热阻≥0.8m2·k/W，软化系数≥0.8，面层增强水泥抗压强度≥10MPa，收缩率≤0.08%，抗弯荷载≥l.8G（G 为板的重量单位 N）。 2.1.2 胶粘剂：水泥类胶粘剂。用于保温板与墙体固定、板缝处理和粘贴板缝与墙面转角玻纤布条。 胶粘剂的性能：初凝时间>0.5h，粘结强度>l.0MPa。 2.1.3 石膏腻子：用于满刮墙面。其性能如下： 抗压强度>2.5MPa，粘结强度>0.2MPa， 抗折强度>l.0MPa，终凝时间 3h 2.1.4 玻纤网布条：用于板缝处理（宽 50mm）和墙面转角处附加层（宽 200mm）。 中碱涂塑玻纤网格布 8 目/in 布重>80g/m2 断裂强度 25mm×100mm 布条 经向>300N，纬向>150N 2.1.5 主要机具：无齿锯、笤帚、水桶、钢丝刷、小灰槽、2m 靠尺、2m 托线板、开刀、撬棍、钢尺、橡皮锤、木楔、钻、扁铲等。 2.2 作业条件 2.2.1 结构已验收，屋面防水层已施工完毕。墙面弹出+50cm 标高线。 2.2.2 内隔墙、外墙门窗口、窗台板安装完毕。 2.2.3 水暖及装饰工程分别需用的管卡、炉钩、窗帘杆耳子等埋件留出位置或埋设完毕，电气工程的暗管线、接线盒等必须埋设完毕，并应完成暗管线的穿带线工作。 2.2.4 操作地点环境温度不低于 5℃。 2.2.5 外墙内保温施工宜在外檐抹灰完成以后进行。 2.2.6 正式安装以前，先试安装样板墙一道，经鉴定合格后再正式安装。3 施工工艺 3.1 增强水泥聚苯板外墙内保温做法基本构造见表 9-23。 3.2 工艺流程：结构墙面清理→分档、弹线→配板、修补→标出管卡、炉钩等埋件位置→墙面冲筋→稳接线盒，安卡、埋件等→安装复合板→板缝及阴阳角处理→板面装修 3.3 施工要点 3.3.1 结构墙面清理：凡凸出墙面 20mm 的砂浆块、混凝土块必须剔除，并扫净墙面。 3.3.2 分档、弹线： 3.3.2.1 以门窗洞口边为基准，向两边按板宽 600mm 分档。 基 本 构 造 表 9-23外 墙内保温做法空气层复合保温层构造示意钢筋混凝土墙或普通粘土砖墙(1)厚 20mm(2)50mm60mm(3) 3.3.2.2 按保温层的厚度，在墙、硕、地面上弹出保温墙面的边线。 3.3.2.3 按图 9-3 所示位置，弹出宽 60mm 的冲筋带线。 3.3.3 配板、修补：板的长度按楼层结构净高尺寸减 20～30mm。计算并量测门窗洞口上、下部保温板尺寸，按此尺寸配板。锯裁的窄板放置在阴角处。有缺陷的板应修补。 增强水泥聚苯板不易随意切割，而一般工程除采用 595mm 宽标准板，往往需要一定数量的非标准板配合使用，因此在施工订货前，需根据工程墙面具体尺寸事先进行排板，计算出异形板的规格尺寸数量，以便施工粘贴时对号入座，尽量减少现场锯裁板的数量。 3.3.4 墙面冲筋：墙面冲筋的方法如下： 3.3.4.1 在冲筋位置，用钢丝刷刷出不少于 60mm 宽的洁净面并浇水润湿，刷一道 107胶水泥素浆（掺用水量 10%的 107 胶）。 3.3.4.2 检查墙面平整、垂直，找规矩贴饼冲筋，并在需设置埋件处亦做出200mm×200mm 的灰饼。 3.3.4.3 冲钢材料为 1∶3 水泥砂浆，筋宽 60mm，厚度以保证空气层厚度（20mm 左右）为准。 3.3.5 稳接线盒，安管卡、埋件：安装电气接线盒时，接线盒高出冲筋面不得大于复合板的厚度，且要稳牢固。 3.3.6 复合板安装： 3.3.6.1 将接线盒、管卡、埋件的位置准确地翻样到板面，并开出洞口。 3.3.6.2 复合板安装顺序宜从左至右依次安装。板侧面、顶闽清刷浮灰，在侧墙面、顶面、板的顶面及侧面（所有相拼合面）、冲筋带上满刮胶粘剂，按弹线位置立即安装就位，用木楔顶在板...
