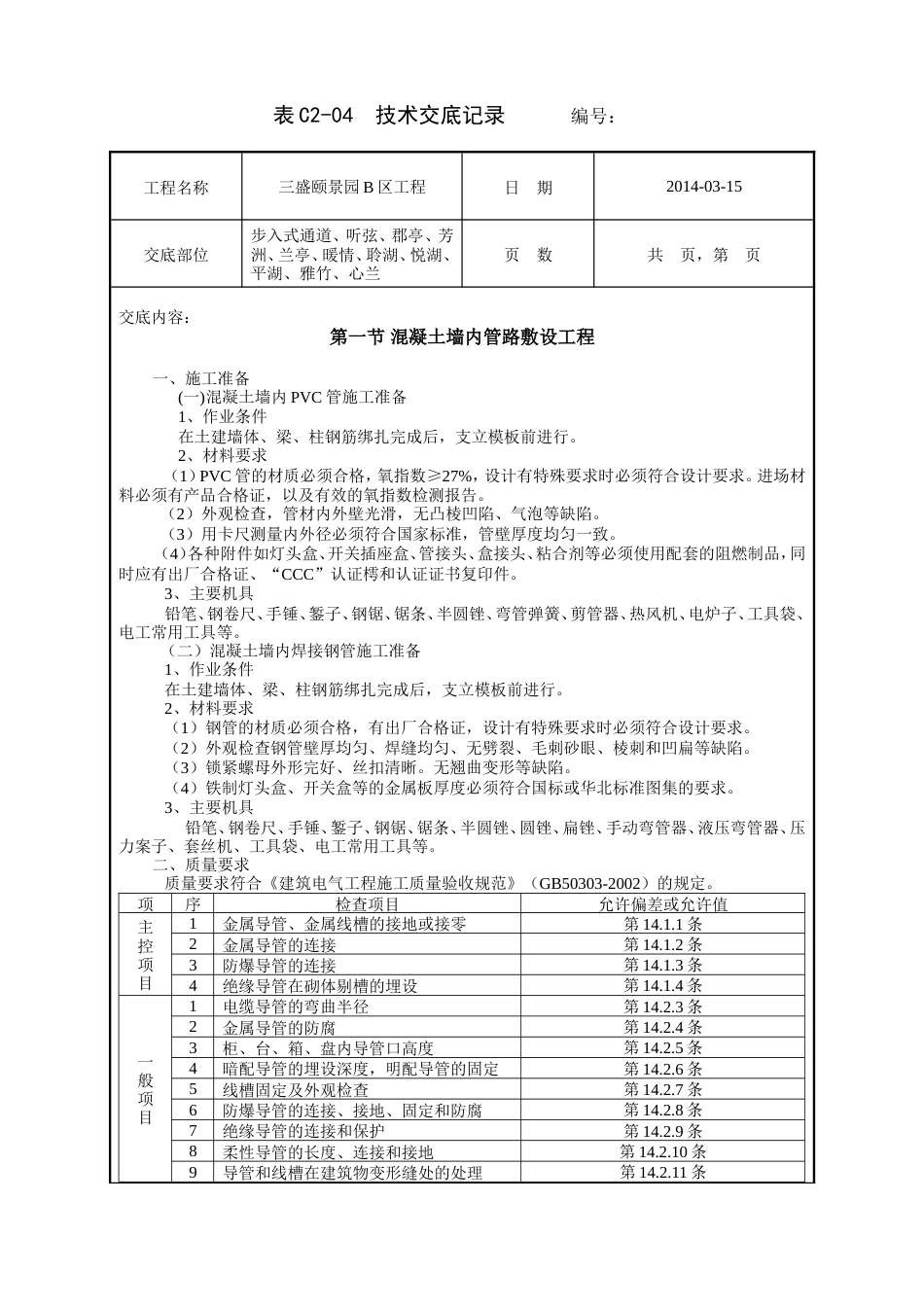

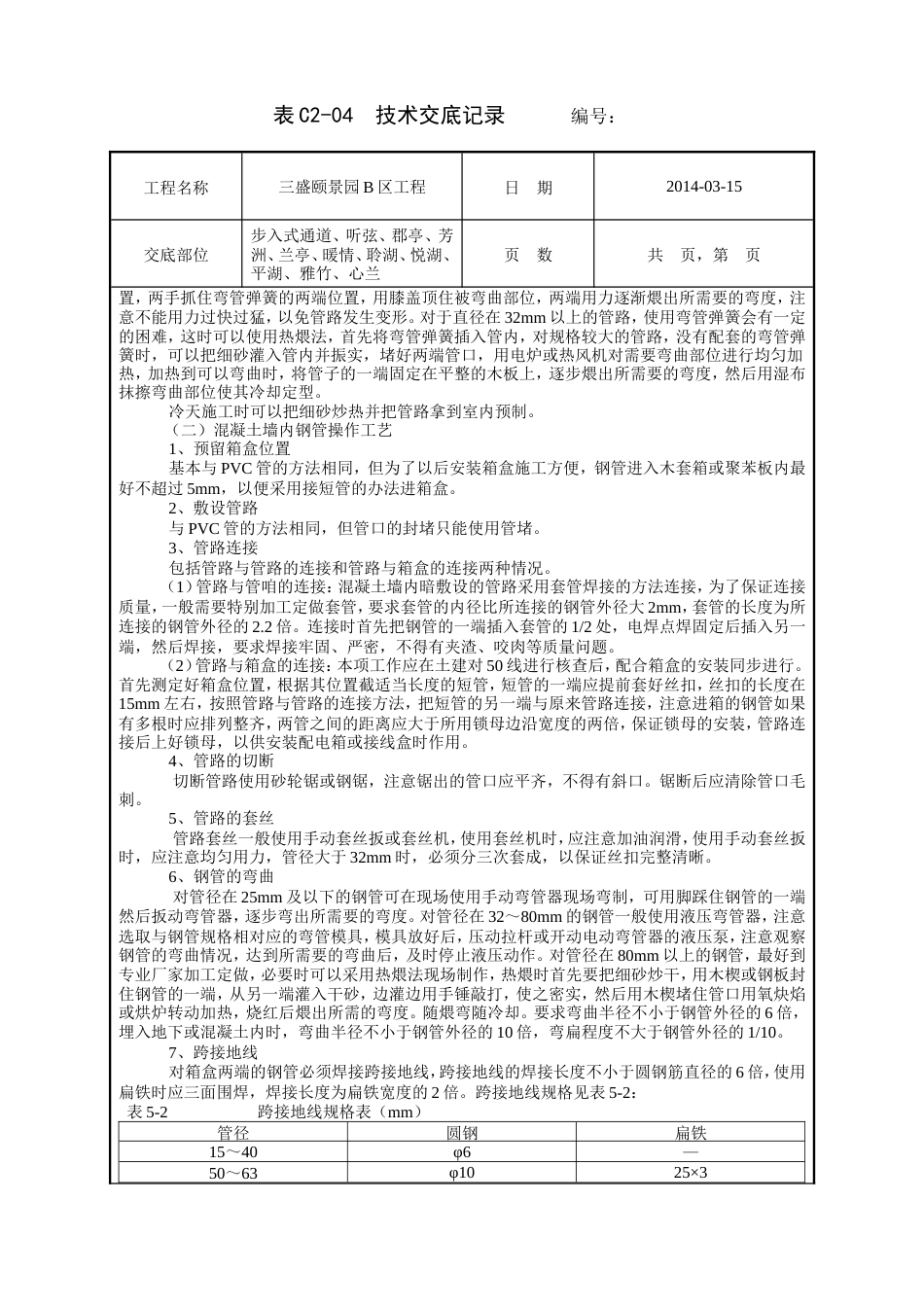

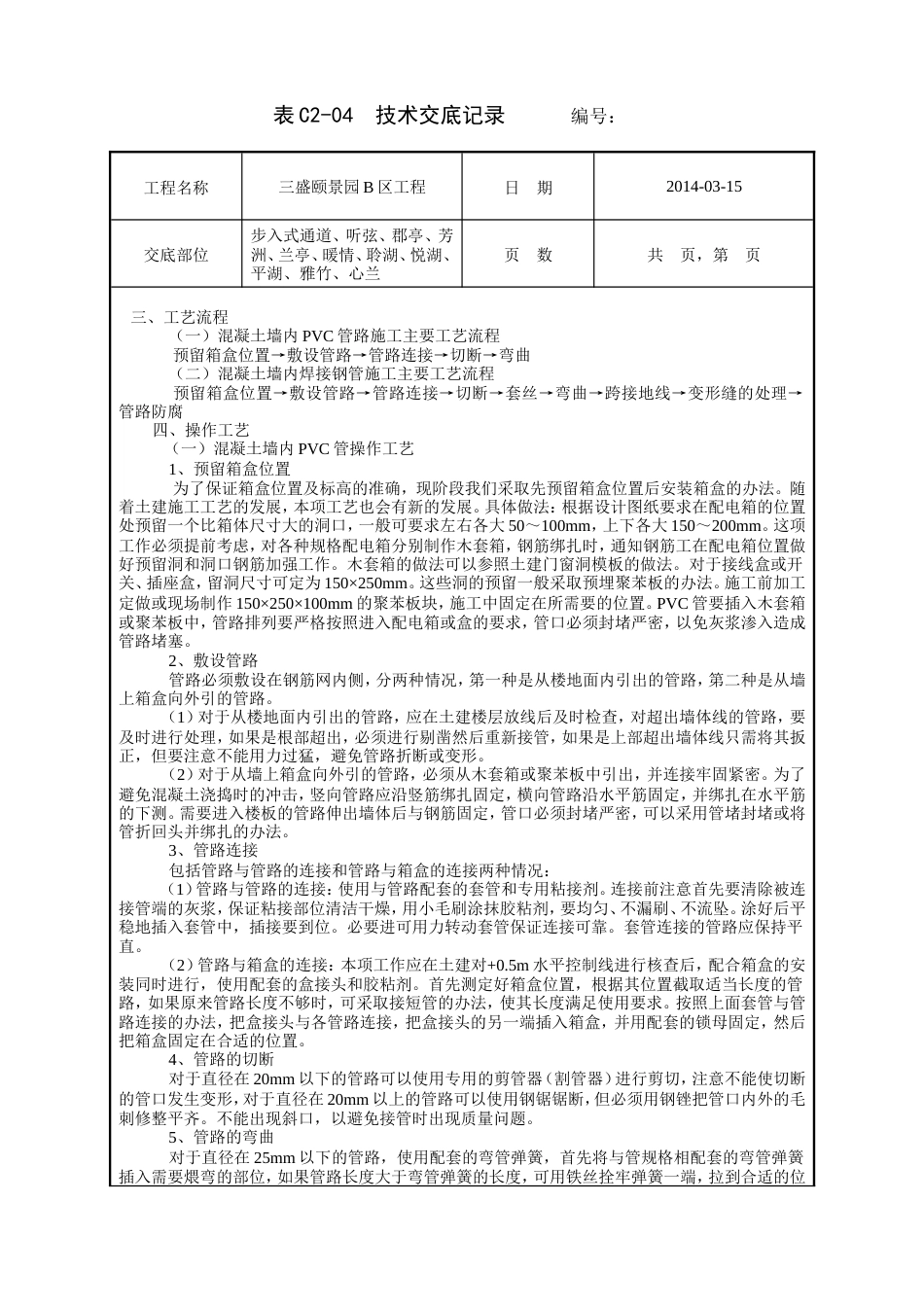

表 C2-04 技术交底记录 编号：工程名称三盛颐景园 B 区工程日 期2014-03-15交底部位步入式通道、听弦、郡亭、芳洲、兰亭、暖情、聆湖、悦湖、平湖、雅竹、心兰页 数共 页，第 页交底内容：第一节 混凝土墙内管路敷设工程一、施工准备(一)混凝土墙内 PVC 管施工准备1、作业条件在土建墙体、梁、柱钢筋绑扎完成后，支立模板前进行。2、材料要求（1）PVC 管的材质必须合格，氧指数≥27%，设计有特殊要求时必须符合设计要求。进场材料必须有产品合格证，以及有效的氧指数检测报告。 （2）外观检查，管材内外壁光滑，无凸棱凹陷、气泡等缺陷。 （3）用卡尺测量内外径必须符合国家标准，管壁厚度均匀一致。 （4）各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品，同时应有出厂合格证、“CCC”认证樗和认证证书复印件。 3、主要机具 铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等。 （二）混凝土墙内焊接钢管施工准备 1、作业条件 在土建墙体、梁、柱钢筋绑扎完成后，支立模板前进行。 2、材料要求 （1）钢管的材质必须合格，有出厂合格证，设计有特殊要求时必须符合设计要求。 （2）外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷。 （3）锁紧螺母外形完好、丝扣清晰。无翘曲变形等缺陷。 （4）铁制灯头盒、开关盒等的金属板厚度必须符合国标或华北标准图集的要求。 3、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝机、工具袋、电工常用工具等。二、质量要求 质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002）的规定。项序检查项目允许偏差或允许值主控项目1金属导管、金属线槽的接地或接零第 14.1.1 条2金属导管的连接第 14.1.2 条3防爆导管的连接第 14.1.3 条4绝缘导管在砌体剔槽的埋设第 14.1.4 条一般项目1电缆导管的弯曲半径第 14.2.3 条2金属导管的防腐第 14.2.4 条3柜、台、箱、盘内导管口高度第 14.2.5 条4暗配导管的埋设深度，明配导管的固定第 14.2.6 条5线槽固定及外观检查第 14.2.7 条6防爆导管的连接、接地、固定和防腐第 14.2.8 条7绝缘导管的连接和保护第 14.2.9 条8柔性导管的长度、连接和接地第 14.2.10 条9导管和线槽在建筑物变形缝处的处理第 14.2.11 条表 C2-04 技术交底记录 编号：工程名称三盛颐景园 B 区工程日 期2014-03-15交底部位步入式通道、听弦、郡亭、芳洲、兰亭、暖情、聆湖、悦湖、平湖、雅竹、心兰页 数共 页，第 页 三、工艺流程（一）混凝土墙内 PVC 管路施工主要工艺流程 预留箱盒位置→敷设管路→管路连接→切断→弯曲（二）混凝土墙内焊接钢管施工主要工艺流程 预留箱盒位置→敷设管路→管路连接→切断→套丝→弯曲→跨接地线→变形缝的处理→管路防腐四、操作工艺 （一）混凝土墙内 PVC 管操作工艺 1、预留箱盒位置 为了保证箱盒位置及标高的准确，现阶段我们采取先预留箱盒位置后安装箱盒的办法。随着土建施工工艺的发展，本项工艺也会有新的发展。具体做法：根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口，一般可要求左右各大 50～100mm，上下各大 150～200mm。这项工作必须提前考虑，对各种规格配电箱分别制作木套箱，钢筋绑扎时，通知钢筋工在配电箱位置做好预留洞和洞口钢筋加强工作。木套箱的做法可以参照土建门窗洞模板的做法。对于接线盒或开关、插座盒，留洞尺寸可定为 150×250mm。这些洞的预留一般采取预埋聚苯板的办法。施工前加工定做或现场制作 150×250×100mm 的聚苯板块，施工中固定在所需要的位置。PVC 管要插入木套箱或聚苯板中，管路排列要严格按照进入配电箱或盒的要求，管口必须封堵严密，以免灰浆渗入造成管路堵塞。 2、敷设管路 管路必须敷设在钢筋网内侧，分两种情况，第一种是从楼地面内引出的管路，第二种是从墙上箱盒向外引的管路。 （1）对于从楼地面内引出的管路，应在土建楼层放线后及时检查，对超出墙体线...
