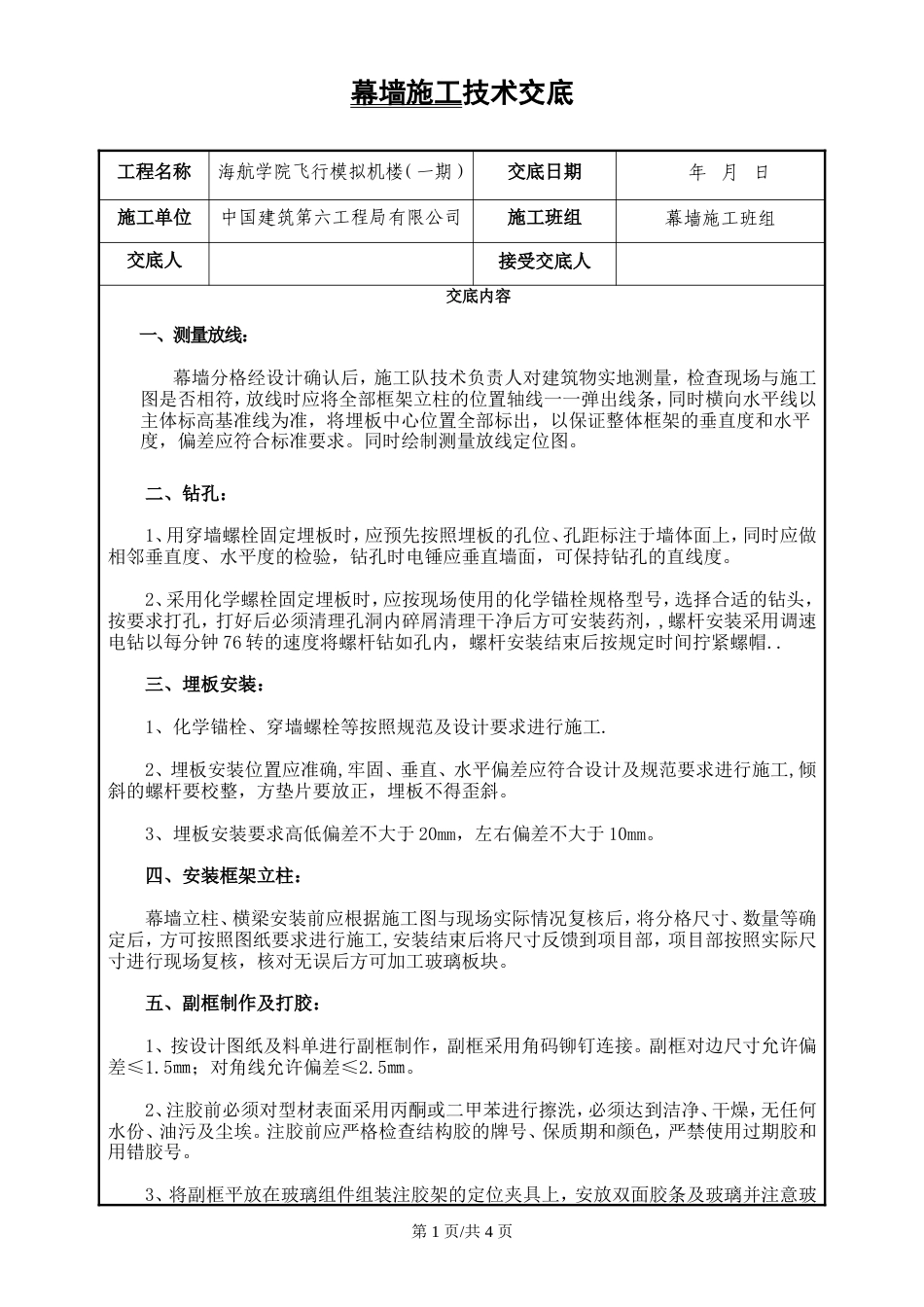

幕墙施工技术交底工程名称海航学院飞行模拟机楼（一期）交底日期 年 月 日施工单位中国建筑第六工程局有限公司施工班组幕墙施工班组交底人接受交底人交底内容一、测量放线：幕墙分格经设计确认后，施工队技术负责人对建筑物实地测量，检查现场与施工图是否相符，放线时应将全部框架立柱的位置轴线一一弹出线条，同时横向水平线以主体标高基准线为准，将埋板中心位置全部标出，以保证整体框架的垂直度和水平度，偏差应符合标准要求。同时绘制测量放线定位图。二、钻孔：1、用穿墙螺栓固定埋板时，应预先按照埋板的孔位、孔距标注于墙体面上，同时应做相邻垂直度、水平度的检验，钻孔时电锤应垂直墙面，可保持钻孔的直线度。2、采用化学螺栓固定埋板时，应按现场使用的化学锚栓规格型号，选择合适的钻头，按要求打孔，打好后必须清理孔洞内碎屑清理干净后方可安装药剂，,螺杆安装采用调速电钻以每分钟 76 转的速度将螺杆钻如孔内，螺杆安装结束后按规定时间拧紧螺帽..三、埋板安装：1、化学锚栓、穿墙螺栓等按照规范及设计要求进行施工.2、埋板安装位置应准确,牢固、垂直、水平偏差应符合设计及规范要求进行施工,倾斜的螺杆要校整，方垫片要放正，埋板不得歪斜。3、埋板安装要求高低偏差不大于 20mm，左右偏差不大于 10mm。四、安装框架立柱：幕墙立柱、横梁安装前应根据施工图与现场实际情况复核后，将分格尺寸、数量等确定后，方可按照图纸要求进行施工,安装结束后将尺寸反馈到项目部，项目部按照实际尺寸进行现场复核，核对无误后方可加工玻璃板块。五、副框制作及打胶：1、按设计图纸及料单进行副框制作，副框采用角码铆钉连接。副框对边尺寸允许偏差≤1.5㎜；对角线允许偏差≤2.5㎜。2、注胶前必须对型材表面采用丙酮或二甲苯进行擦洗，必须达到洁净、干燥，无任何水份、油污及尘埃。注胶前应严格检查结构胶的牌号、保质期和颜色，严禁使用过期胶和用错胶号。3、将副框平放在玻璃组件组装注胶架的定位夹具上，安放双面胶条及玻璃并注意玻第 1 页/共 4 页璃镀膜面朝向胶条，用硅酮结构胶注胶固定副框，注胶温度应在 15℃以上，30℃以下，相对湿度 50%以上，并保持室内通风洁净。4、每件幕墙板块均需贴标牌并做好生产记录，玻璃板块注胶后应立即移至养护室进行养护，保持室内相对温度及湿度。注胶板块应水平放置，不容许受任何挤压，未固化前严禁搬动。必须达到养护时间后方可使用安装。六、立柱安装质量要求：焊接质量、除锈除渣、防腐防锈处理符合设计及规范要求。应对覆盖的隐蔽工程进行验收且合格后，并进行隐检会签。垂直度偏差 ≤2mm,平度偏差 ≤2mm,平整度偏差 ≤1mm七、防火、避雷施工：1、按图纸设计要求，在楼层之间进行防火处理。幕墙防火层应用 1.5㎜厚镀锌钢板做地面及侧面封闭，内衬厚 100㎜的防火棉并填充密实。安装时将镀锌钢板一边或底面固定在楼层结构上，另一侧与幕墙横梁固定并以防火胶封缝，形成上下层防火隔断。幕墙横梁与楼层不在同一标高时，防火层侧面与幕墙需留有 8㎜空隙，用防火胶密封。2、防火材料的安装应有固定措施，确保安装牢固，做到不松动、不遗漏，拼缝不留缝隙。防火材料不得与玻璃直接接触，镀锌钢板就位后应进行密封处理。3、施工完毕，必须检查所有防火节点、防火隔断是否都密封严密，各层间防火隔断都需用防潮材料将矿棉等不燃材料包裹进行填塞，并满足防火规范要求。4、幕墙立柱与主体防雷体系联接，采用金属片联接并留伸缩处。幕墙周边封口铝板相互搭接长度应大于 50㎜，用铆钉固定在立柱上，铆钉间距不大于 200㎜。5、幕墙采用后置埋件，每三层应沿后置埋件铺设均匀环，均压环采用直径 15㎜的热镀锌钢筋或圆钢，必须后置埋件与均压环焊接牢固，并做防腐处理，每根立柱宜有一根导线上下贯通，截面不小于 25 平方毫米。6、建筑楼层均压环与固定件应采用截面不小于 5×40㎜扁钢或直径不小于 12㎜的圆钢焊接，形成防雷通路，焊接和连线应做防锈处理。7、避雷节点应进行隐蔽工程验收，幕墙立柱与后置埋件表面应导通，与主体结构的联接电阻值应≤1 欧姆。八、幕墙安装： 隐框幕墙玻璃板块、压型钢板、纤维水泥...
