农村一层 11.34×8.34 米自建房｜砖混结构全套施工图 + 建筑结构水电施全套图纸下载
全套图纸已备好，链接在最下方

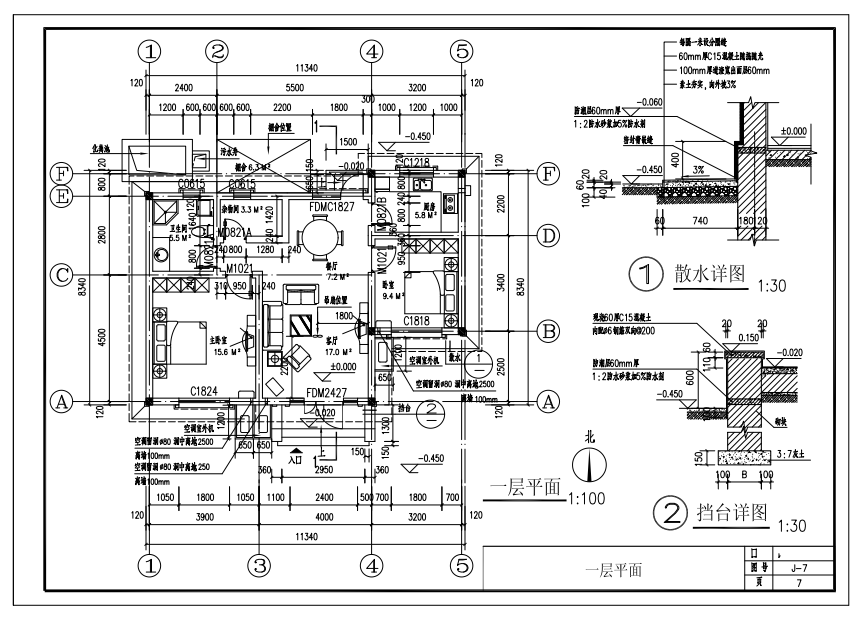

1. 户型与平面布局
- 标准一层户型：客厅 + 主卧 + 次卧 + 餐厅 + 厨房 + 卫生间 + 杂物间
- 开间进深：11.34m×8.34m，空间利用率高，无浪费面积
- 功能分区：动静分离、厨卫集中、入户直达客厅，居住舒适

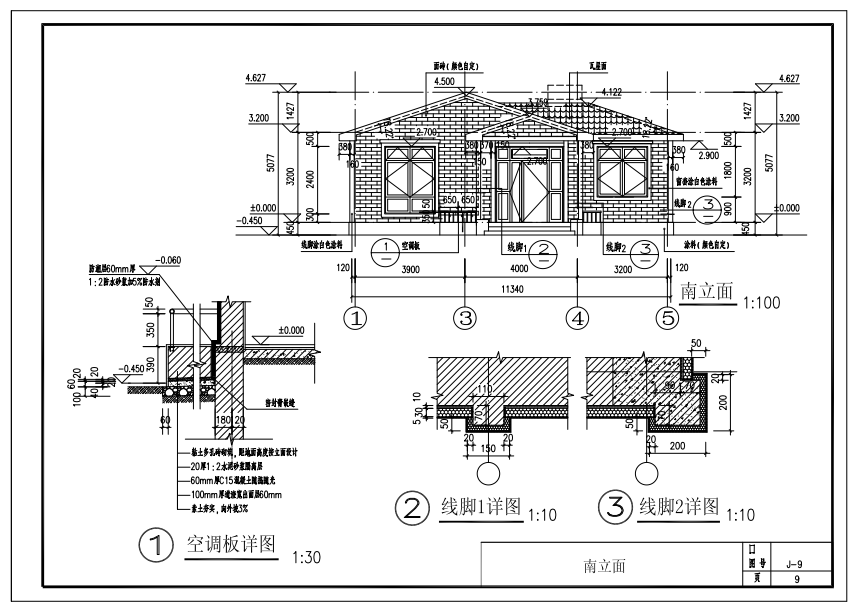

2. 立面与外观
- 风格：简约乡村风，外墙可做涂料或面砖
- 屋面：坡屋面，排水顺畅、隔热保温，搭配白色线条与窗套
- 门窗：塑钢中空玻璃门窗，气密性、水密性、抗风压≥3 级
3. 楼地面做法
- 客厅 / 卧室 / 餐厅：架空预制混凝土板，防潮效果好
- 厨房 / 卫生间 / 杂物间：回填土地面，素土夯实 + 碎石垫层 + C15 混凝土 + 防水
- 卫生间地面比室内低 20mm，做 0.5% 排水坡度
4. 墙体构造
- 外墙：240mm 厚烧结多孔砖，外墙外保温（XPS 挤塑板）
- 内墙：240mm 承重墙 + 120mm 半砖隔墙
- 防潮层：-0.060m 位置做 60 厚防水砂浆防潮层
- 散水：外墙四周 740mm 宽散水，向外 3% 坡度
5. 屋面与防水
- 屋面类型：不上人保温坡屋面，坡度约 32.9%
- 构造：找平层 + APP 防水卷材 + XPS 保温板 + 细石混凝土 + 挂瓦
- 防水等级：满足农村住宅使用要求，天沟、檐口加强防水
6. 门窗表（关键洞口）
- 入户防盗门：FDM2427（2400×2700）
- 卧室门：M1021（950×2100）
- 厨房门：M0821B（800×2100）
- 窗：C1818、C1824、C0615 等塑钢平开窗
农村一层 11.34×8.34 米自建房｜砖混结构全套施工图 + 建筑结构水电施全套图纸下载
本项目为农村一层 11.34m×8.34m 自建房，采用砖混结构、抗震设防 7 度、节能保温设计，包含建筑、结构、给排水、电气全套施工图，从基础、主体、屋面到水电施工一步到位，施工简单、造价经济，适合农村小家庭及养老居住。
