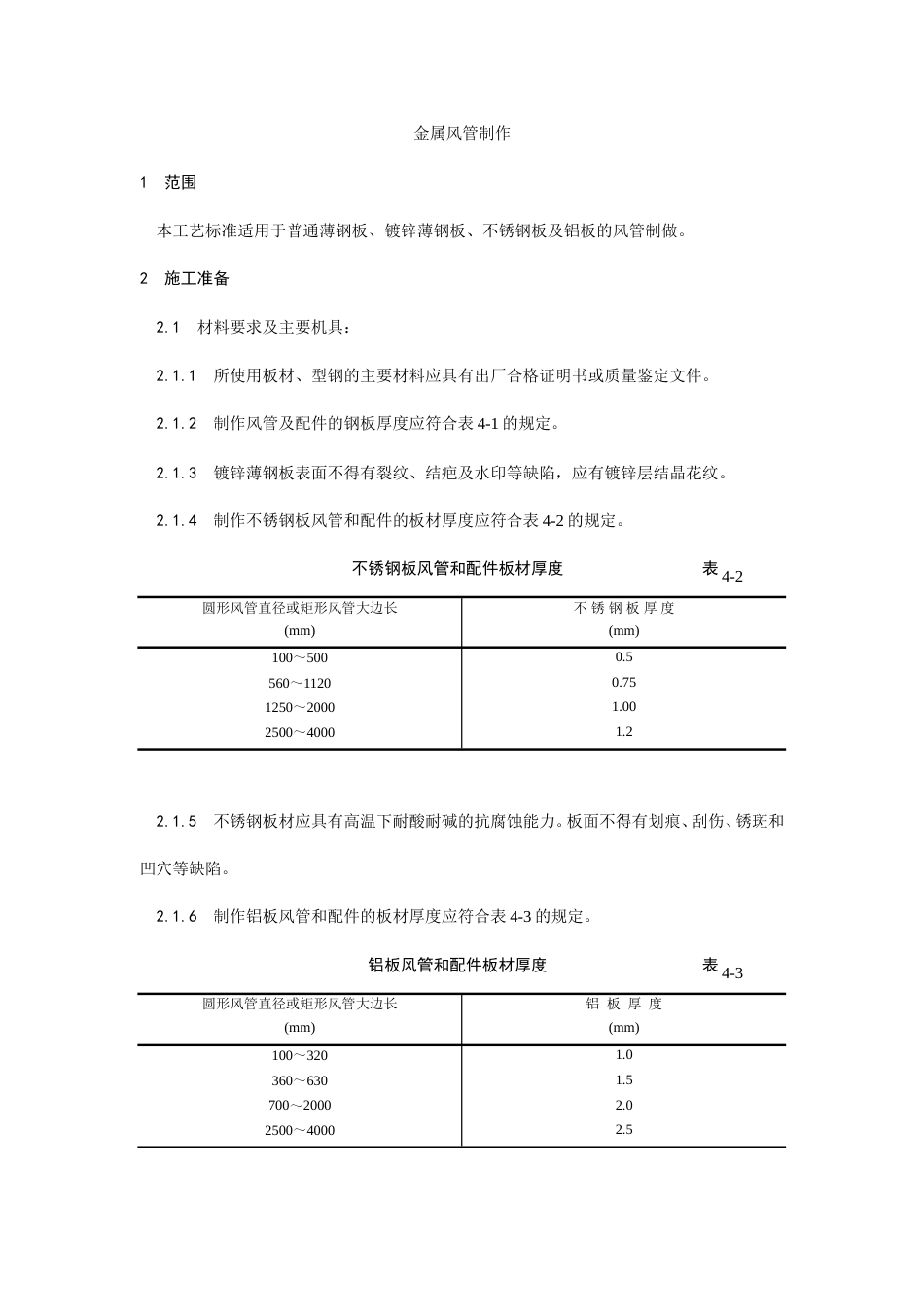

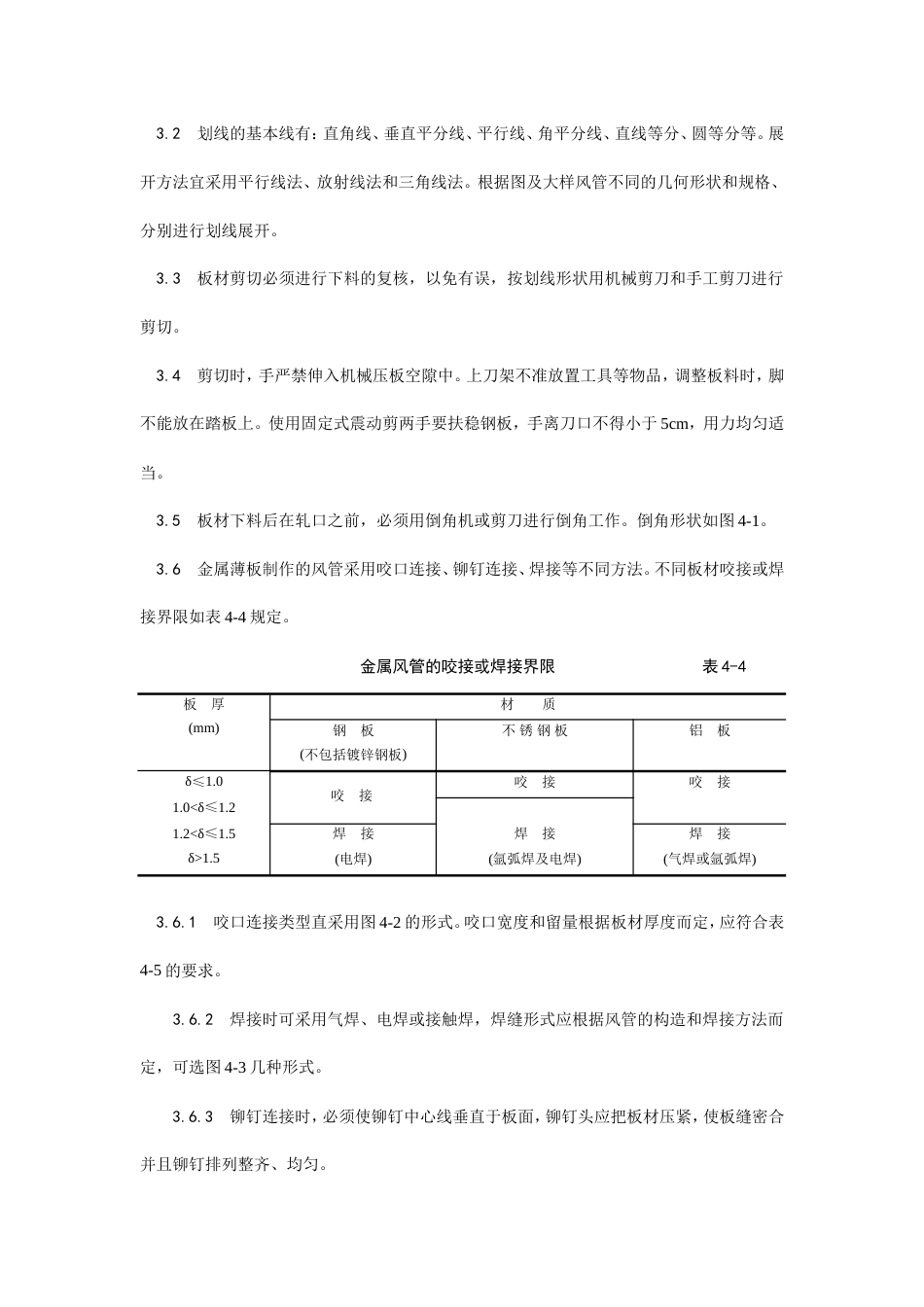

金属风管制作1 范围 本工艺标准适用于普通薄钢板、镀锌薄钢板、不锈钢板及铝板的风管制做。2 施工准备 2.1 材料要求及主要机具： 2.1.1 所使用板材、型钢的主要材料应具有出厂合格证明书或质量鉴定文件。 2.1.2 制作风管及配件的钢板厚度应符合表 4-1 的规定。 2.1.3 镀锌薄钢板表面不得有裂纹、结疤及水印等缺陷，应有镀锌层结晶花纹。 2.1.4 制作不锈钢板风管和配件的板材厚度应符合表 4-2 的规定。 不锈钢板风管和配件板材厚度 表 4-2圆形风管直径或矩形风管大边长(mm)不 锈 钢 板 厚 度(mm)100～5000.5560～11200.751250～20001.002500～40001.2 2.1.5 不锈钢板材应具有高温下耐酸耐碱的抗腐蚀能力。板面不得有划痕、刮伤、锈斑和凹穴等缺陷。 2.1.6 制作铝板风管和配件的板材厚度应符合表 4-3 的规定。 铝板风管和配件板材厚度 表 4-3圆形风管直径或矩形风管大边长(mm)铝 板 厚 度(mm)100～3201.0360～6301.5700～20002.02500～40002.5 2.1.7 铝板材应具有良好的塑性、导电、导热性能及耐酸腐蚀性能，表面不得有划痕及磨损。 2.1.8 龙门剪板机、电冲剪、手用电动剪倒角机、咬口机、压筋机、折方机、合缝机、振动式曲线剪板机、卷圆机、圆弯头咬门机、型钢切割机、角（扁）钢卷圆机、液压钳钉钳、电动拉柳枪、台钻、手电钻、冲孔机、插条法兰机、螺旋卷管机、电、气焊设备、空气压缩机油漆喷枪等设备及不锈钢板尺、钢直尺、角尺量角器、划规、划针、洋冲、铁锤、不锤、拍板等小型工具。 排烟系统钢板厚度可参照高压系统。 2.2 作业条件： 2.2.1 集中加工应具有宽敞、明亮、洁净、地面平整、不潮湿的厂房。 2.2.2 现场分散加工应具有能防雨雪、大风及结构牢固的设施。 2.2.3 作业地点要有相应加工工艺的基本机具、设施及电源和可靠的安全防置，并配有消防器材。 2.2.4 风管制作应有批准的图纸、经审查的大样图、系统图，并有施工员书面的技术质量及安全交底。3 操作工艺 3.1 工艺流程：展开下料→剪切→倒角 →咬口制作→风管折方→成型方法兰下料→焊 接→打眼冲孔圆法兰卷圆→划线下料→找平找正→打孔打眼→铆法兰→翻边→成品喷漆→检验→出厂注：无设计要求时，镀锌风管成品不喷漆。 3.2 划线的基本线有：直角线、垂直平分线、平行线、角平分线、直线等分、圆等分等。展开方法宜采用平行线法、放射线法和三角线法。根据图及大样风管不同的几何形状和规格、分别进行划线展开。 3.3 板材剪切必须进行下料的复核，以免有误，按划线形状用机械剪刀和手工剪刀进行剪切。 3.4 剪切时，手严禁伸入机械压板空隙中。上刀架不准放置工具等物品，调整板料时，脚不能放在踏板上。使用固定式震动剪两手要扶稳钢板，手离刀口不得小于 5cm，用力均匀适当。 3.5 板材下料后在轧口之前，必须用倒角机或剪刀进行倒角工作。倒角形状如图 4-1。 3.6 金属薄板制作的风管采用咬口连接、铆钉连接、焊接等不同方法。不同板材咬接或焊接界限如表 4-4 规定。 金属风管的咬接或焊接界限 表 4-4板 厚(mm)材 质钢 板(不包括镀锌钢板)不 锈 钢 板铝 板δ≤1.0咬 接咬 接1.0<δ≤1.21.2<δ≤1.5焊 接焊 接焊 接δ>1.5(电焊)(氩弧焊及电焊)(气焊或氩弧焊) 3.6.1 咬口连接类型直采用图 4-2 的形式。咬口宽度和留量根据板材厚度而定，应符合表4-5 的要求。 3.6.2 焊接时可采用气焊、电焊或接触焊，焊缝形式应根据风管的构造和焊接方法而定，可选图 4-3 几种形式。 3.6.3 铆钉连接时，必须使铆钉中心线垂直于板面，铆钉头应把板材压紧，使板缝密合并且铆钉排列整齐、均匀。咬 接 咬 口 宽 度 表 （mm） 表 4-5钢 板 厚 度平 咬 口 宽 B角 咬 口 宽 B0.7 以下6～86～70.7～0.828～107～80.9～1.210～129～10板材之间铆接，一般中间可不加垫料，设计有规定时，按设计要求进行。 3.7 咬口连接根据使用范围选择咬口形式。适用范围可参照表 4-6。 常用咬口及其适用范围 表 4-6型 式名 称适 用 范 围单咬口 用于板材的拼接和圆形风管的闭合咬口立咬口 用于圆形弯管或直接的管...
