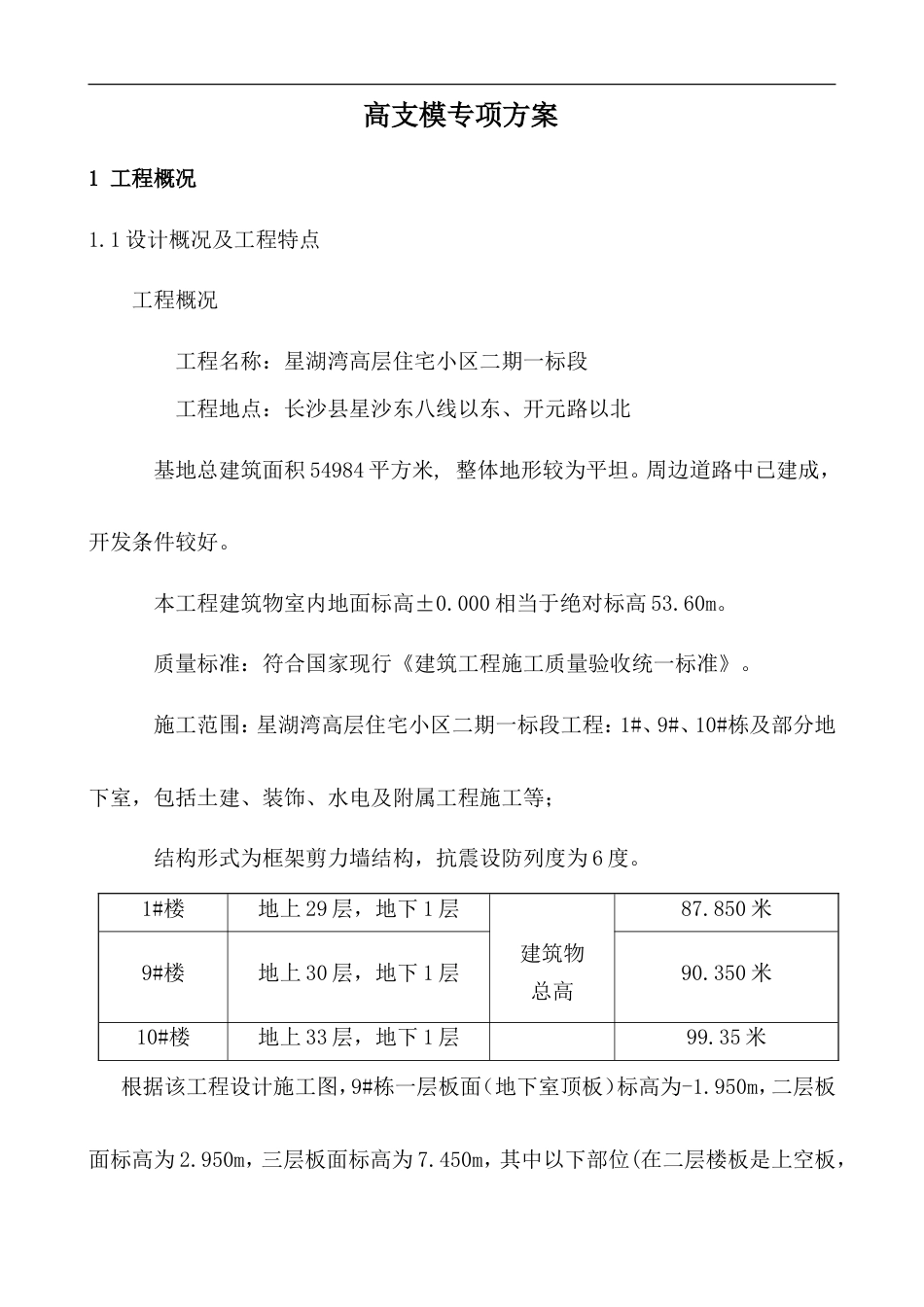

高支模专项方案1 工程概况 1.1 设计概况及工程特点 工程概况工程名称：星湖湾高层住宅小区二期一标段工程地点：长沙县星沙东八线以东、开元路以北 基地总建筑面积 54984 平方米, 整体地形较为平坦。周边道路中已建成，开发条件较好。本工程建筑物室内地面标高±0.000 相当于绝对标高 53.60m。质量标准：符合国家现行《建筑工程施工质量验收统一标准》。施工范围：星湖湾高层住宅小区二期一标段工程：1#、9#、10#栋及部分地下室，包括土建、装饰、水电及附属工程施工等；结构形式为框架剪力墙结构，抗震设防列度为 6 度。1#楼地上 29 层，地下 1 层建筑物总高87.850 米9#楼地上 30 层，地下 1 层90.350 米10#楼地上 33 层，地下 1 层99.35 米根据该工程设计施工图，9#栋一层板面（地下室顶板）标高为-1.950m，二层板面标高为 2.950m，三层板面标高为 7.450m，其中以下部位(在二层楼板是上空板， 中国水利水电第二工程局有限公司 长沙星湖湾项目二期一标建设工程模板专项施工方案二次设计楼梯使用)需按高支模方案进行搭设支模系统。1 轴～2 轴交 M 轴～J 轴处上空楼面板，此部位层高为 9.35m，楼板厚度为100mm，板面净跨尺寸为 2.95m*4.68m。7 轴～10 轴交 A 轴～J 轴处上空楼面板，此部位层高为 9.35m，楼板厚度为100mm，板面净跨尺寸为 2.475mx4.5m。13 轴～15 轴交 A 轴～J 轴处上空楼面板，此部位层高为 9.35m，楼板厚度为100mm，板面净跨尺寸为 2. 5mx4.5m。20 轴～22 轴交 P 轴～G 轴处上空楼面板，此部位层高为 9.3m，楼板厚度为100mm，板面净跨尺寸为 2.4mx5.725m。24 轴～25 轴交 G 轴～L 轴处上空楼面板，此部位层高为 9.35m，楼板厚度为120mm，板面净跨尺寸为 2.475mx4.5m。25 轴～26 轴交 G 轴～L 轴处上空楼面板，此部位层高为 9.35m，楼板厚度为120mm，板面净跨尺寸为 2.275mx4.5m。1 中国水利水电第二工程局有限公司 长沙星湖湾项目二期一标建设工程模板专项施工方案9#栋三层楼板设计有框架梁，板面标高为 7.45 m，框架梁标高为 7.450m；二层楼板中空，因此支模的高度为 9.35m；框架架梁的截面尺寸最大均为200mm×550mm、250mm*500mm。主要特点：根据《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）规定，本工程部分模板支撑高出 5 米属于高支模系统。难点：工期紧，混凝土振捣困难，支模高度高，模板支撑。重点：确保高支模稳定、安全、无事故，钢筋混凝土结构质量满足要求。1.2 各责任主体名称建 设 单 位湖南京宁置业有限公司勘察单位湖 南 省 勘 查 设 计 研 究 院设 计 单 位中机国际工程设计研究院有限公司监理单位中国水利水电建设工程咨询中南有限公司安全监督部门长沙县建设工程安全监督站总包单位中电建建筑集团有限公司1.3 高支模层结构情况20 轴～22 轴交 P 轴～G 轴处：支模区域详见附图高支模所在层1~2层脚手架挂密目安全网有 高支模层底标高（m）-1.9柱混凝土强度等级C45高支模层顶标高（m）7.45梁、板混凝土强度等级C35最大梁断面尺寸（mm） 200×550普通梁断面尺寸（mm）200×4002 编制依据《施工现场临时用电安全技术规范》JGJ 46-20052 中国水利水电第二工程局有限公司 长沙星湖湾项目二期一标建设工程模板专项施工方案《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑施工模板安全技术规范》JGJ 162-2008《建筑施工安全检查标准》JGJ59--2011《建筑施工高处作业安全技术规范》JGJ80--91《建筑结构荷载规范》GB50009-2012《木结构设计规范》GB 50005-2003《混凝土结构设计规范》GB50010-2010《混凝土结构工程施工质量验收规范》GB 50204-2015《钢结构工程施工质量验收规范》GB 50205-2001《建筑工程施工质量验收统一标准》GB 50300-2013危险性较大的分部分项工程安全管理办法[建质[2009]87号文]建设工程高大模板支撑系统施工安全监督管理导则（建质[2009]254号文）本工程施工图纸本工程施工组织设计3 施工计划3.1 施工进度计划本工程正负零以下计划于2015年6月25日完成。3.2 材料与设备计划3.2....
