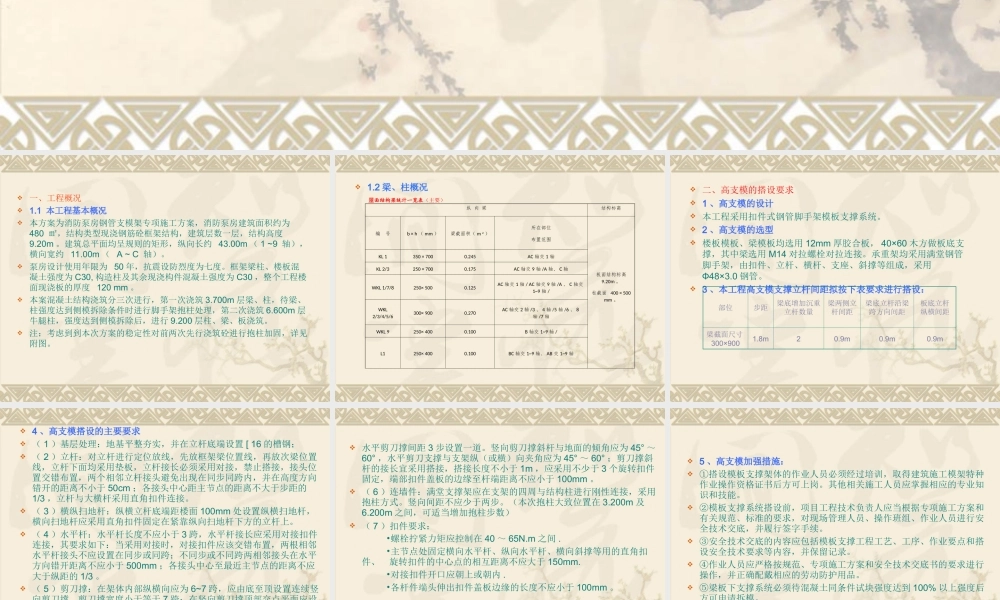

热烈欢迎各位专家莅临指导！（消防泵房高支模方案） 一、工程概况 1.1 本工程基本概况 本方案为消防泵房钢管支模架专项施工方案，消防泵房建筑面积约为 480 ㎡，结构类型现浇钢筋砼框架结构，建筑层数一层，结构高度9.20m 。建筑总平面均呈规则的矩形，纵向长约 43.00m （ 1 ~9 轴），横向宽约 11.00m （ A ~ C 轴）。 泵房设计使用年限为 50 年，抗震设防烈度为七度。框架梁柱、楼板混凝土强度为 C30, 构造柱及其余现浇构件混凝土强度为 C30 ，整个工程楼面现浇板的厚度 120 mm 。 本案混凝土结构浇筑分三次进行，第一次浇筑 3.700m 层梁、柱，待梁、柱强度达到侧模拆除条件时进行脚手架抱柱处理，第二次浇筑 6.600m 层牛腿柱，强度达到侧模拆除后，进行 9.200 层柱、梁、板浇筑。 注：考虑到到本次方案的稳定性对前两次先行浇筑砼进行抱柱加固，详见附图。 1.2 梁、柱概况纵 向 梁结构标高编 号b × h （ mm ）梁截面积（ m 2 ）所在部位布置范围板面结构标高 9.20m 。柱截面 400 × 500 mm 。 KL 1350 × 7000.245AC 轴交 1 轴KL 2/3250 × 7000.175AC 轴交 9 轴 /A 轴、 C 轴WKL 1/7/8250× 5000.125AC 轴交 1 轴 / AC 轴交 9 轴 /A 、 C 轴交1~9 轴 /WKL 2/3/4/5/6300× 9000.270AC 轴交 2 轴 /3 、 4 轴 /5 轴 /6 、 8轴 /7 轴WKL 9250× 4000.100B 轴交 1~9 轴 /L1250× 4000.100BC 轴交 1~9 轴、 AB 交 1~9 轴屋面结构梁统计一览表（主要） 二、高支模的搭设要求 1 、高支模的设计 本工程采用扣件式钢管脚手架模板支撑系统。 2 、高支模的选型 楼板模板、梁模板均选用 12mm 厚胶合板， 40×60 木方做板底支撑，其中梁选用 M14 对拉螺栓对拉连接。承重架均采用满堂钢管脚手架，由扣件、立杆、横杆、支座、斜撑等组成，采用Ф48×3.0 钢管。 3 、本工程高支模支撑立杆间距拟按下表要求进行搭设：部位步距梁底增加沉重立杆数量梁两侧立杆间距梁底立杆沿梁跨方向间距板底立杆纵横间距梁截面尺寸300×9001.8m20.9m0.9m0.9m 4 、高支模搭设的主要要求 （ 1 ）基层处理：地基平整夯实，并在立杆底端设置 [ 16 的槽钢； （ 2 ）立杆：对立杆进行定位放线，先放框架梁位置线，再放次梁位置线，立杆下面均采用垫板，立杆接长必须采用对接，禁止搭接，接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于 50cm ；各接头中心距主节点的距离不大于步距的1/3 ，立杆与大横杆采用直角扣件连接。 （ 3 ）横纵扫地杆：纵横立杆底端距楼面 100mm 处设置纵横扫地杆，横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。 （ 4 ）水平杆：水平杆长度不应小于 3 跨，水平杆接长应采用对接扣件连接，其要求如下：当采用对接时，对接扣件应该交错布置，两根相邻水平杆接头不应设置在同步或同跨；不同步或不同跨两相邻接头在水平方向错开距离不应小于 500mm ；各接头中心至最近主节点的距离不应大于纵距的 1/3 。 （ 5 ）剪刀撑：在架体内部纵横向应为 6~7 跨，应由底至顶设置连续竖向剪刀撑，剪刀撑宽度小于等于 7 跨；在竖向剪刀撑顶部交点平面应设置水平剪刀撑，扫地杆的位置应设一道，水平剪刀撑至架体底平面距离与 水平剪刀撑间距 3 步设置一道。竖向剪刀撑斜杆与地面的倾角应为 45° ～60° ，水平剪刀支撑与支架纵（或横）向夹角应为 45° ～ 60° ；剪刀撑斜杆的接长宜采用搭接，搭接长度不小于 1m ，应采用不少于 3 个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于 100mm 。 （ 6 ）连墙件：满堂支撑架应在支架的四周与结构柱进行刚性连接，采用抱柱方式。竖向间距不应少于两步。（本次抱柱大致位置在 3.200m 及6.200m 之间，可适当增加抱柱步数） （ 7 ）扣件要求： •螺栓拧紧力矩应控制在 40 ～ 65N.m 之间 . •主节点处固定横向水平杆、纵向水平杆、横向斜撑等用的直...
