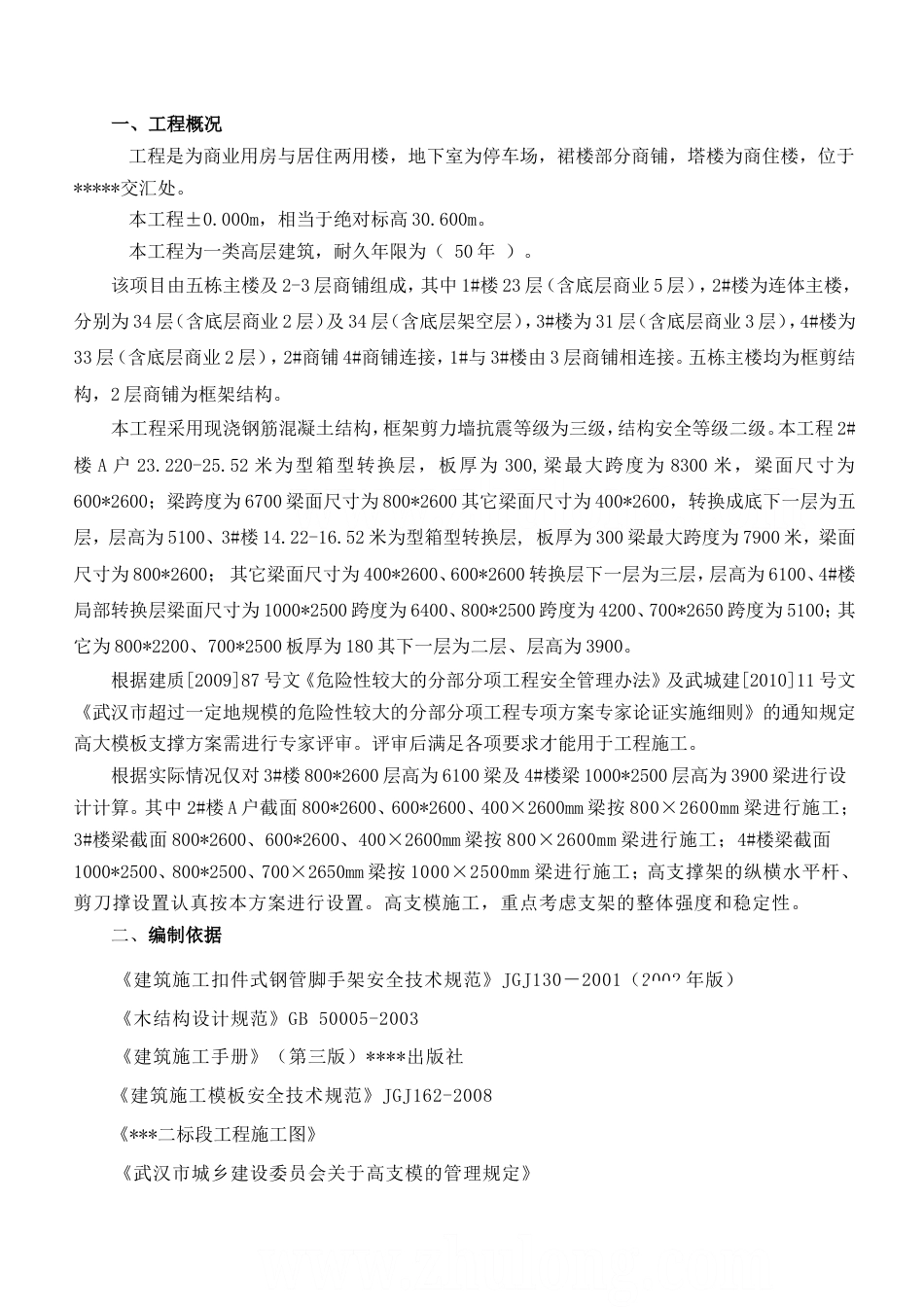

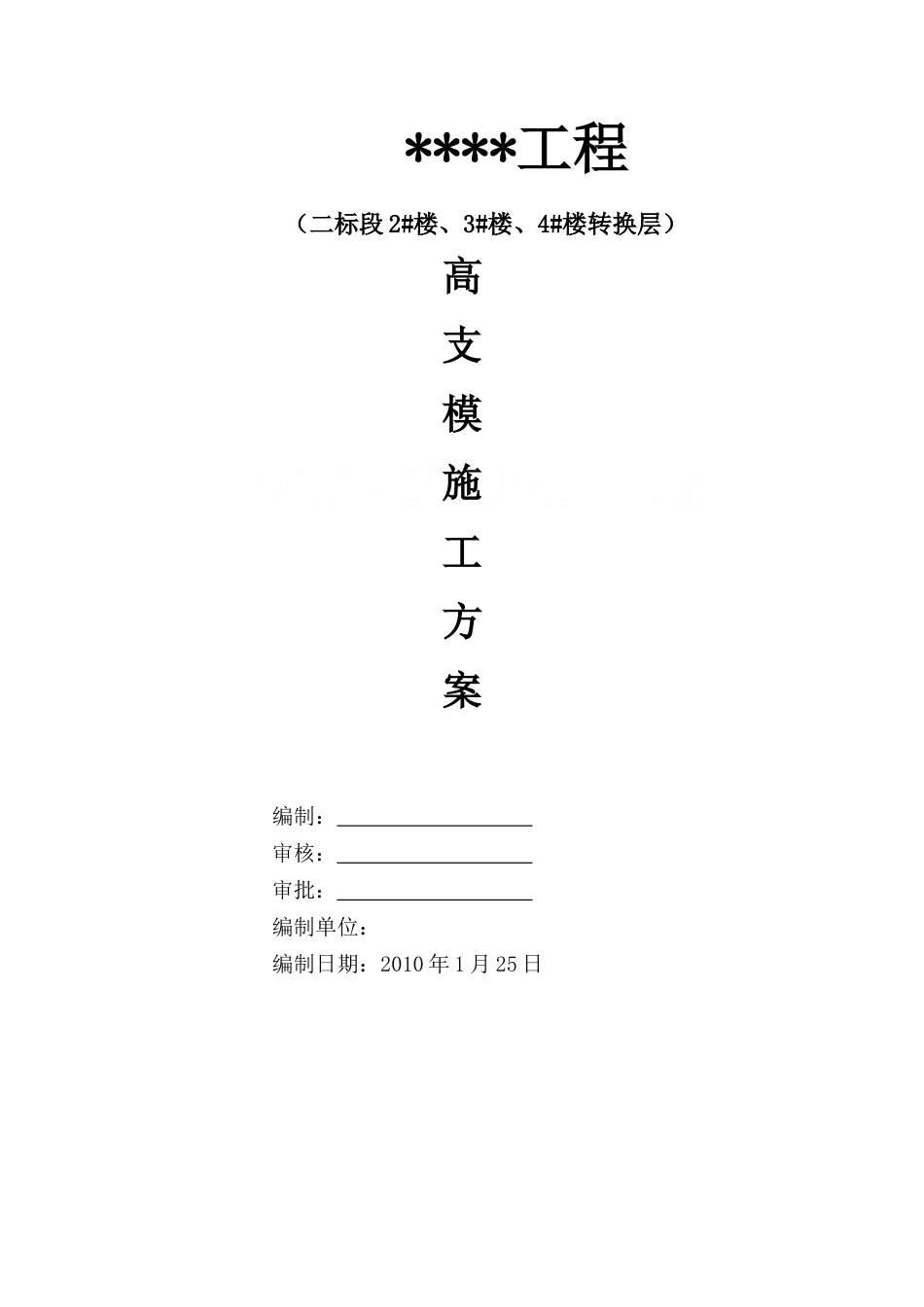

****工程（二标段 2#楼、3#楼、4#楼转换层）高支模施工方案编制： 审核： 审批： 编制单位：编制日期：2010 年 1 月 25 日 一、工程概况工程是为商业用房与居住两用楼，地下室为停车场，裙楼部分商铺，塔楼为商住楼，位于*****交汇处。本工程±0.000m，相当于绝对标高 30.600m。本工程为一类高层建筑，耐久年限为（ 50 年 ）。该项目由五栋主楼及 2-3 层商铺组成，其中 1#楼 23 层（含底层商业 5 层），2#楼为连体主楼，分别为 34 层（含底层商业 2 层）及 34 层（含底层架空层），3#楼为 31 层（含底层商业 3 层），4#楼为33 层（含底层商业 2 层），2#商铺 4#商铺连接，1#与 3#楼由 3 层商铺相连接。五栋主楼均为框剪结构，2 层商铺为框架结构。本工程采用现浇钢筋混凝土结构，框架剪力墙抗震等级为三级，结构安全等级二级。本工程 2#楼 A 户 23.220-25.52 米为型箱型转换层，板厚为 300,梁最大跨度为 8300 米，梁面尺寸为600*2600；梁跨度为 6700 梁面尺寸为 800*2600 其它梁面尺寸为 400*2600，转换成底下一层为五层，层高为 5100、3#楼 14.22-16.52 米为型箱型转换层, 板厚为 300 梁最大跨度为 7900 米，梁面尺寸为 800*2600； 其它梁面尺寸为 400*2600、600*2600 转换层下一层为三层，层高为 6100、4#楼局部转换层梁面尺寸为 1000*2500 跨度为 6400、800*2500 跨度为 4200、700*2650 跨度为 5100；其它为 800*2200、700*2500 板厚为 180 其下一层为二层、层高为 3900。根据建质[2009]87 号文《危险性较大的分部分项工程安全管理办法》及武城建[2010]11 号文《武汉市超过一定地规模的危险性较大的分部分项工程专项方案专家论证实施细则》的通知规定高大模板支撑方案需进行专家评审。评审后满足各项要求才能用于工程施工。根据实际情况仅对 3#楼 800*2600 层高为 6100 梁及 4#楼梁 1000*2500 层高为 3900 梁进行设计计算。其中 2#楼 A 户截面 800*2600、600*2600、400×2600mm 梁按 800×2600mm 梁进行施工；3#楼梁截面 800*2600、600*2600、400×2600mm 梁按 800×2600mm 梁进行施工；4#楼梁截面1000*2500、800*2500、700×2650mm 梁按 1000×2500mm 梁进行施工；高支撑架的纵横水平杆、剪刀撑设置认真按本方案进行设置。高支模施工，重点考虑支架的整体强度和稳定性。二、编制依据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130－2001（2002 年版）《木结构设计规范》GB 50005-2003《建筑施工手册》（第三版）****出版社《建筑施工模板安全技术规范》JGJ162-2008《***二标段工程施工图》《武汉市城乡建设委员会关于高支模的管理规定》 三、材料的要求和配置1、模板、木枋的强度、刚度应符合有关规定，模板表面应光洁，不起毛；木枋尺寸应满足要求。2、禁止材质和截面尺寸不符合要求的材料进场。3、钢管、扣件材质应满足要求，钢管在使用一段时间后应检查校直，扣件应定时上油清洗，对拉螺杆每次使用前应检查其螺纹是否损坏等。4、模板外竖楞采用 50×100 木枋，木枋根据需要进行刨边，保证木枋与模板接触面平整，严禁使用弯曲、腐朽的木枋。5、模板使用之前必须刷脱模剂，当模板出现破损及时修补、截边，不能修补的要更新模板。模板加工不能在现场加工，必须在木工加工车间，弹线切割，钻孔在同一部位、同一尺寸的情况下作好标示编号。6、穿墙螺杆采用 φ12 的高强螺杆，加套胶杯和隐形塑料套管对拉螺栓在模板拆除后抽出重复使用。模板拼缝位置用平头螺杆将两根 50×100 的木枋固定在模板上，再用两根对拉螺杆将木枋固定在一起,以加强木枋的整体稳定性和两模板之间缝紧密。7、由于进场的木枋存在加工尺寸不准及弯曲的质量问题，从而大大影响砼成型的质量，因此要对进场的木枋和层板进行挑选。8、本工程模板采用拼板形式，墙、柱和梁模板一次性支模满足层高和截面尺寸变化的需要，梁净高超过 0.5M 时，除安装斜撑支撑固定梁侧模外，在梁高中部偏下设穿梁对拉螺栓以拉结侧模，墙、柱、梁的对拉螺栓采用 φ12 的高强螺栓，在墙、柱模板受力较大部位使...
