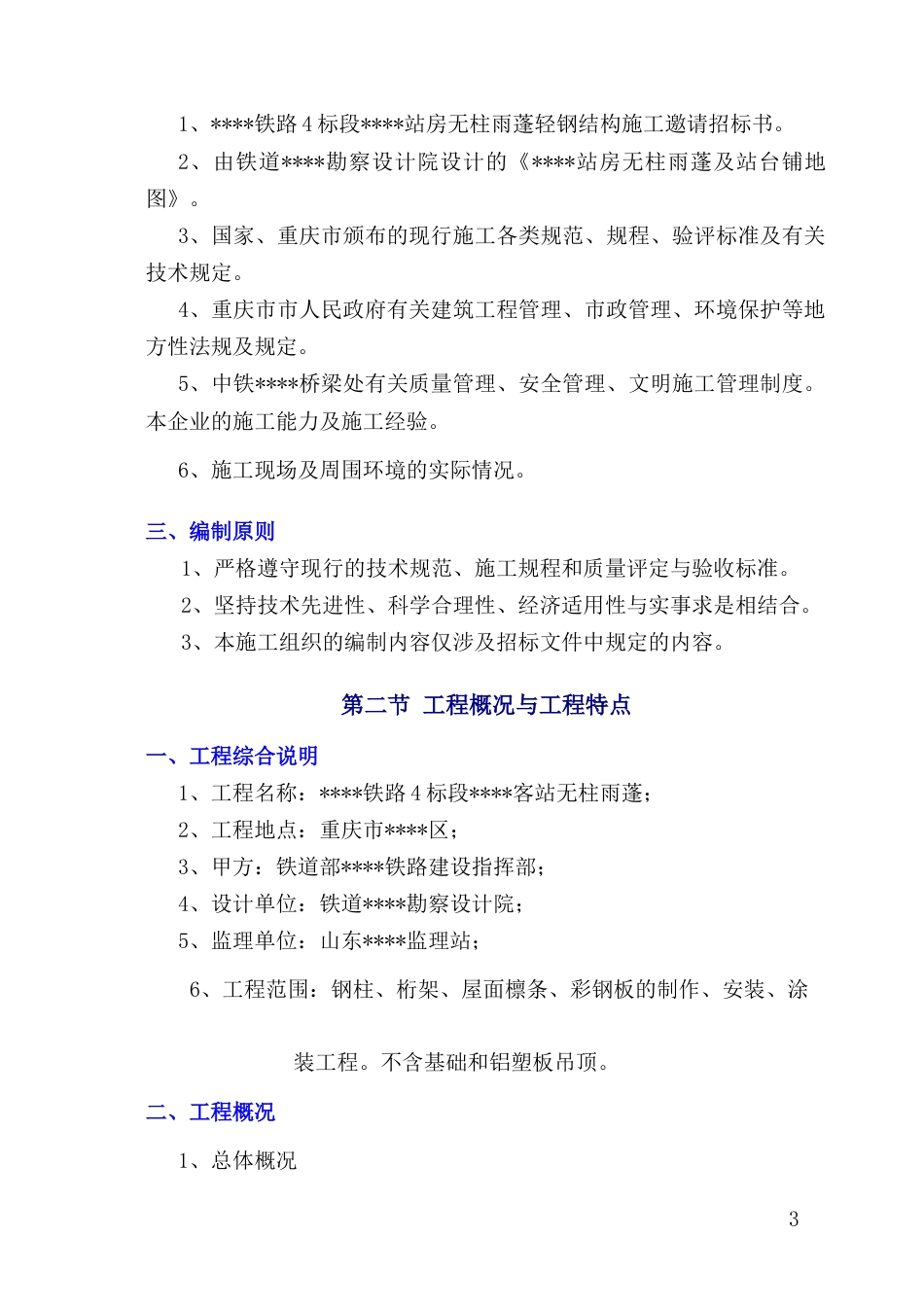

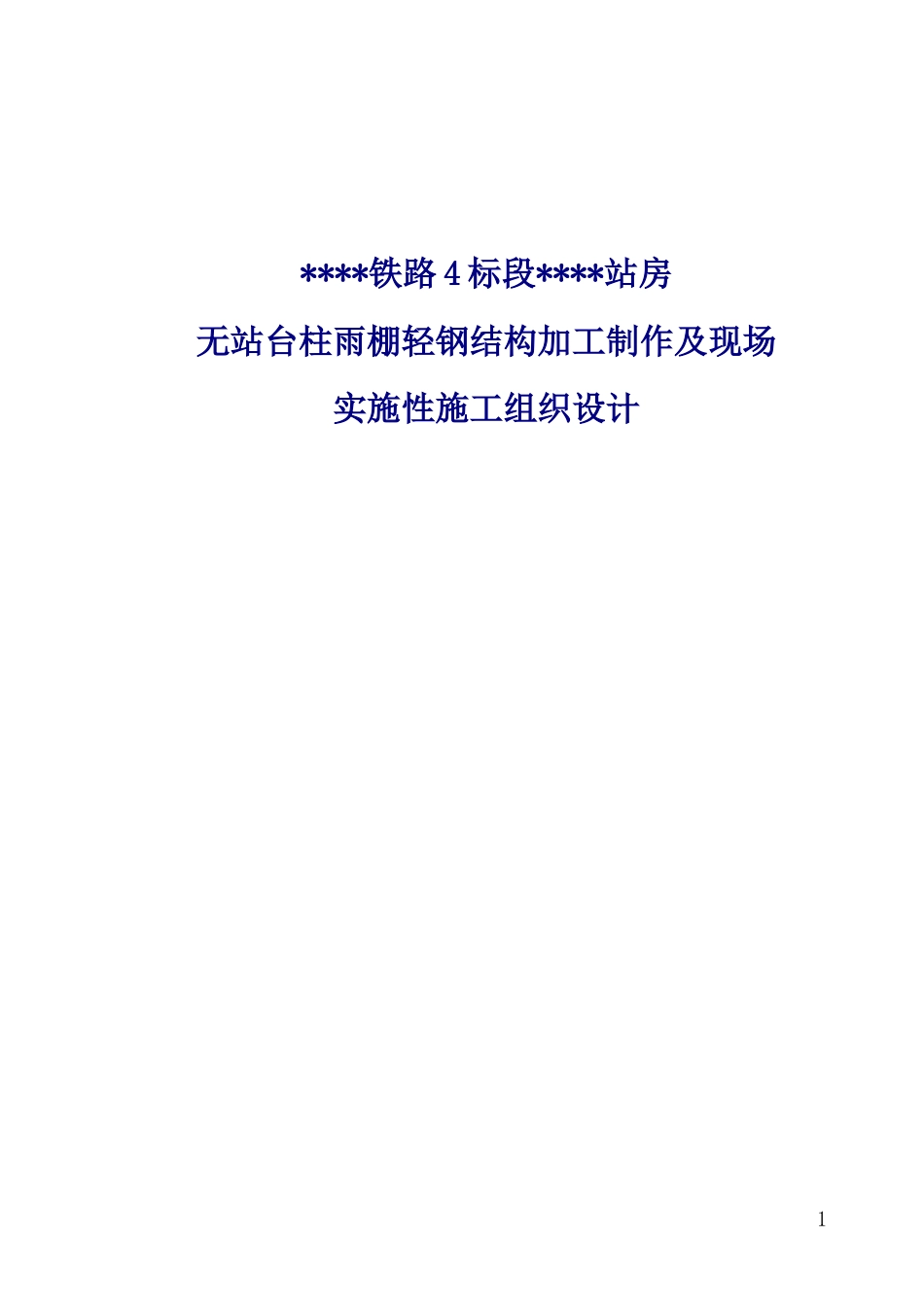

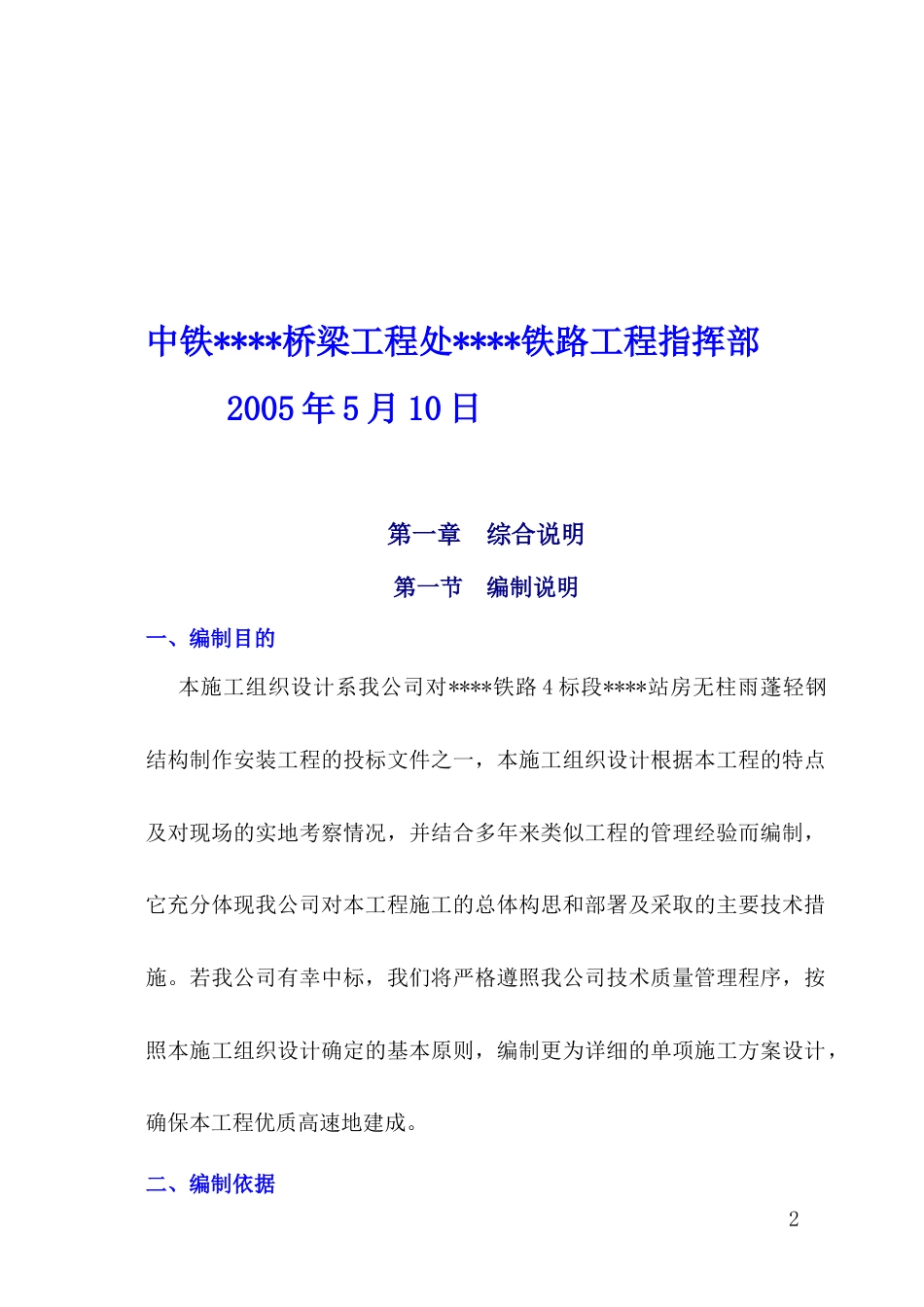

1****铁路 4 标段****站房无站台柱雨棚轻钢结构加工制作及现场实施性施工组织设计2中铁****桥梁工程处****铁路工程指挥部2005 年 5 月 10 日第一章综合说明第一节 编制说明一、编制目的本施工组织设计系我公司对****铁路 4 标段****站房无柱雨蓬轻钢结构制作安装工程的投标文件之一，本施工组织设计根据本工程的特点及对现场的实地考察情况，并结合多年来类似工程的管理经验而编制，它充分体现我公司对本工程施工的总体构思和部署及采取的主要技术措施。若我公司有幸中标，我们将严格遵照我公司技术质量管理程序，按照本施工组织设计确定的基本原则，编制更为详细的单项施工方案设计，确保本工程优质高速地建成。二、编制依据31、****铁路 4 标段****站房无柱雨蓬轻钢结构施工邀请招标书。2、由铁道****勘察设计院设计的《****站房无柱雨蓬及站台铺地图》。3、国家、重庆市颁布的现行施工各类规范、规程、验评标准及有关技术规定。4、重庆市市人民政府有关建筑工程管理、市政管理、环境保护等地方性法规及规定。5、中铁****桥梁处有关质量管理、安全管理、文明施工管理制度。本企业的施工能力及施工经验。6、施工现场及周围环境的实际情况。三、编制原则1、严格遵守现行的技术规范、施工规程和质量评定与验收标准。2、坚持技术先进性、科学合理性、经济适用性与实事求是相结合。3、本施工组织的编制内容仅涉及招标文件中规定的内容。第二节 工程概况与工程特点一、工程综合说明1、工程名称：****铁路 4 标段****客站无柱雨蓬；2、工程地点：重庆市****区；3、甲方：铁道部****铁路建设指挥部； 4、设计单位：铁道****勘察设计院；5、监理单位：山东****监理站；6、工程范围：钢柱、桁架、屋面檩条、彩钢板的制作、安装、涂装工程。不含基础和铝塑板吊顶。二、工程概况1、总体概况4重庆****火车站站蓬工程位于重庆市****区。柱距为 20 米，跨度 47米，悬挑长度 27.5 米,柱净高 8 米。其中柱为焊接箱形截面，屋架为焊接钢管桁架，基础为钢筋混凝土杯口基础。屋面为单层彩色压型钢板，局部设阳光板。本建筑结构安全等级为二级，耐火等级为二类，结构的设计使用年限为 50 年。本建筑抗震设防烈度为 6 度，抗震设防类别为丙类建筑。本工程质量要求一次验收等合格率为 100%，工期 6 个月。2、专业概况雨棚设计为两跨连续悬臂桁架拱结构形式，最大跨度为 47.0m，高为10.35m，屋面为蓝色彩钢板，彩钢板厚≥0.5mm，雨棚沿线路方向约 20m设一榀桁架，柱分别位于 1-2 和 6-7 股道线间沟内，桁架间设水平系杆及撑体系，上弦杆用于铺檩条及彩钢板，下弦用于电力、接触网及站台引导标记的安装。柱基础为钢筋混凝土（3000mm（长）×2200mm（宽）×1500（高）），基础内沿铁路正线法线方向预留两个杯口（800mm（长）×450mm（宽）×1000（高））以供钢柱及其支柱安装。钢桁架结构为一级防火，耐火极限为 1.5 小时。站台顶上设铝塑板吊顶。3、主要工程量序号结构部位、名称单位数量1箱型柱 Q345 制作安装t616.002圆钢管 Φ273 制作安装t742.833圆钢管 Φ194 制作安装t511.804圆钢管 Φ140 制作安装t261.545圆钢管 Φ89 制作安装t95.806圆钢管 Φ45 制作安装t7.267缆索制作、安装t70.0058防火漆涂装t2623.959檩条制作安装t388.7210彩钢板制作安装m238221.0011阳光板制作安装m23572.00三、工程特点及技术难点1、本工程单榀桁架跨度大（47m）、质量大（约 9 T）。2 、 钢 管 桁 架 是 由 一 根 上 弦 杆 （ Φ273mm ） 和 一 根 下 弦 杆（Φ273mm）组成的平面桁架，根部高度 3400mm,端部高度 600mm,下弦为半径约 100m的弧型。如何保证桁架施焊后的尺寸精度成为工程质量控制的重点一。3、为减小结构的挠度及增加结构刚度，屋面设置预应力拉索。拉索预应力的施加并控制成为工程质量控制的重点二。4、钢结构构件均为焊接连接，焊缝质量的检验等级:钢柱钢梁为二级，其余构件为三级。所有需要拼接的构件一律要用等强度拼接，重要构件的对接焊缝,钢柱的冀缘、钢桁架对接焊缝全部采用超声波探伤，按《钢制压力容器对接焊缝超声...
