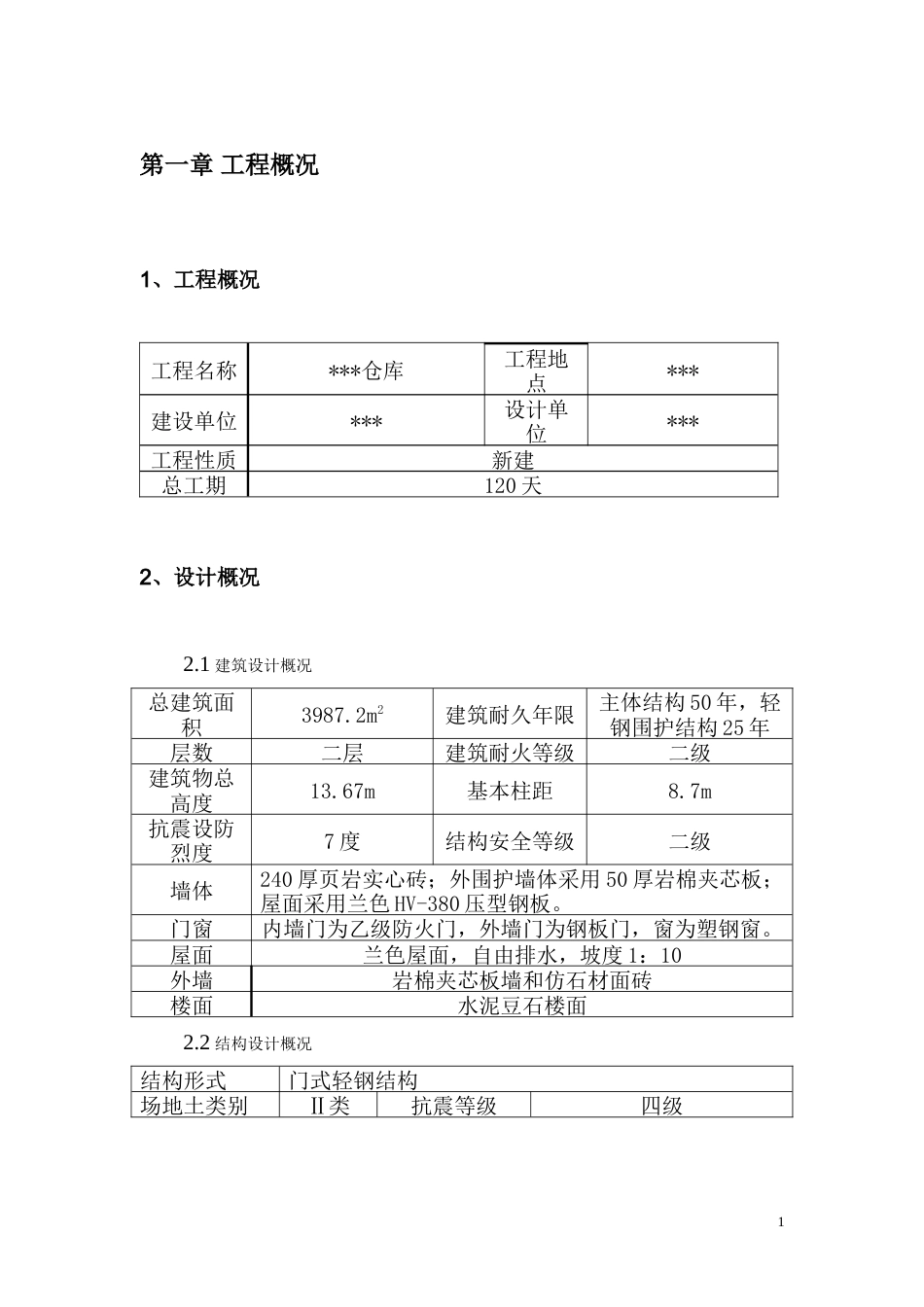

第一章 工程概况1、工程概况工程名称***仓库工程地点***建设单位***设计单位***工程性质新建总工期120 天2、设计概况2.1 建筑设计概况总建筑面积3987.2m2建筑耐久年限主体结构 50 年，轻钢围护结构 25 年层数二层建筑耐火等级二级建筑物总高度13.67m基本柱距8.7m抗震设防烈度7 度结构安全等级二级墙体240 厚页岩实心砖；外围护墙体采用 50 厚岩棉夹芯板；屋面采用兰色 HV-380 压型钢板。门窗内墙门为乙级防火门，外墙门为钢板门，窗为塑钢窗。屋面兰色屋面，自由排水，坡度 1：10外墙岩棉夹芯板墙和仿石材面砖楼面水泥豆石楼面2.2 结构设计概况结构形式门式轻钢结构场地土类别Ⅱ类抗震等级四级1 材料基础混凝土强度等级 C25，垫层 C15。±0.000 以下砌筑砂浆采用 M10 水泥砂浆，±0.000 以上为 M5.0混合砂。砖强度等级 Mu10，加气砼砌块强度等级≥Mu7.5。钢柱、钢梁采用 Q235B 钢材；围护结构采用 Q235B 钢材；Q235 钢手工焊接采用 E43XX 型焊条；搭接电弧焊焊焊接采用 E50XX 型焊条；埋弧焊接时采用 H08MnA 焊丝和相应的 HJ431 焊剂；门式刚架构件采用 10.9 级高强螺栓连接，框架结构采用8.8 级高强螺栓钢筋CRB550 冷轧带肋、HPB300 级、HRB335 级和 HR400级。基础形式柱下独立基础局部二层楼板钢-混凝土组合楼板第二章 施工部署及施工现场平面布置1、施工组织管理依据设计的图纸、招标单位的招标文件和现行国家规范及企业施工工艺等，我单位编制了该施工组织设计。本组织设计概述了工程项目的专业特点，施工前的准备工作，项目管理班子人员配备。本施工组织设计中的技术方案、组织设计是根据我公司以往同类工程施工经验和拥有的科技、工法成果，并结合我公司数年来的施工能力、技术装备和先进的管理、精良的设备和本工程施工的特点编制而成的。2、质量保证体系及分工2.1、质量保证体系框图2质量监督总站施工单位项目经理部监理业主质量生产技术现 场 管 理工 长专 业 技 术测 量试 验 2.2、质量管理领导小组为了确保工程质量目标的实现，现场成立了质量管理小组，其组长和成员如下：组 长： （项目经理）副组长： （技术负责人）成 员： 2.3、质量管理系统3施工队伍项目经理工长：技术负责人：质检员材料员安全员核算员各施工班组 3、质量目标合格4、施工现场管理目标杜绝重大伤亡事故发生，一般事故频率不超过 2‰5、施工平面布置5.1、施工现场办公、生活、生产临时设施布置紧凑有序。5.2、临时用水本工程现场用水主要有施工用水和生活用水，施工用水主要包括混凝土搅拌用水，砂浆搅拌用水以及混凝土养护用水。 混凝土工程按每台班浇约 100m3混凝土计算，每立方米混凝土搅拌用 250L 水，养护用 500L 水。砌砖工程每台班砌筑 20 m 3 砖，每立方米砂浆用水 350L，浇砖用水 250L。生活用水：施工人数平均每天 25 人，每人每天用水 20L。选用 Φ100mm 的硬塑料管做供水主干管，消防干管的管径为Φ100mm。施工用水由建设单位提供。5.3、临时用电5.3.1、施工现场勘察情况：电源由建设单位提供。根据工地用电情况布置配电箱。5.3.2、负荷计算5.3.2.1、现场临时用电设备一览表：序号设备名称单台功率数量(台)合计(KW)１钢筋切断机7.5 KW17.5２搅拌机7.5KW17.5３电焊机25KVA250４电焊机32KVA41284 ５电 锯5KW210６打夯机2.5615７综合小型电动工具20８照 明205.3.2.2、负荷计算：总用电量 S 总=1.05×(K1·∑P1/cosø +K2·ΣP2 +K3·ΣP3)其中：ΣP1=60 KW(P1－电动机额定功率)ΣP2＝178 KVA(P2－电焊设备额定容量)ΣP3＝20 KW(P3－照明容量)需要系数：K1=0.6，K2=0.5，K3=0.8功率因数：ＣＯＳ Φ=0.75由上式可得 S 总＝ 161 KVA5.3.2.3、总电流计算 I 总＝S 总/（1.73×0.38）＝245（A）查表选总电缆为 VV22-3×120+2×70，敷设方式为电缆直埋。5.3.3、临电安装、维护要求供电系统选择：根据《施工现场临时用电安全技术规范》JGJ46-88 第 4-1-1 条规定，必须采用 TN-S 供电系统。遵循“三级配电两级保护”原则。设总配电柜（箱）、分配电箱、开关箱。电器元件参数的选择，应...
