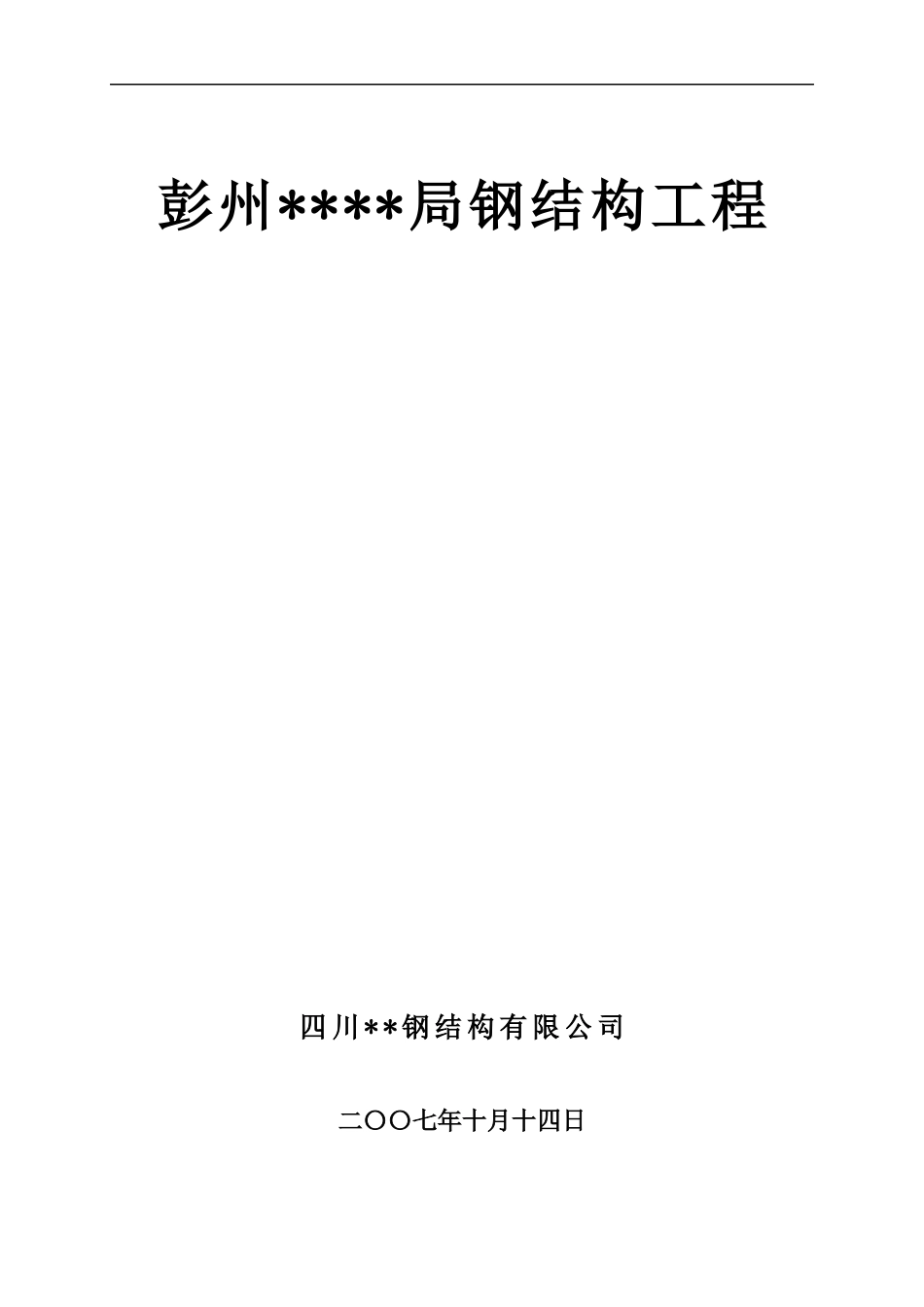

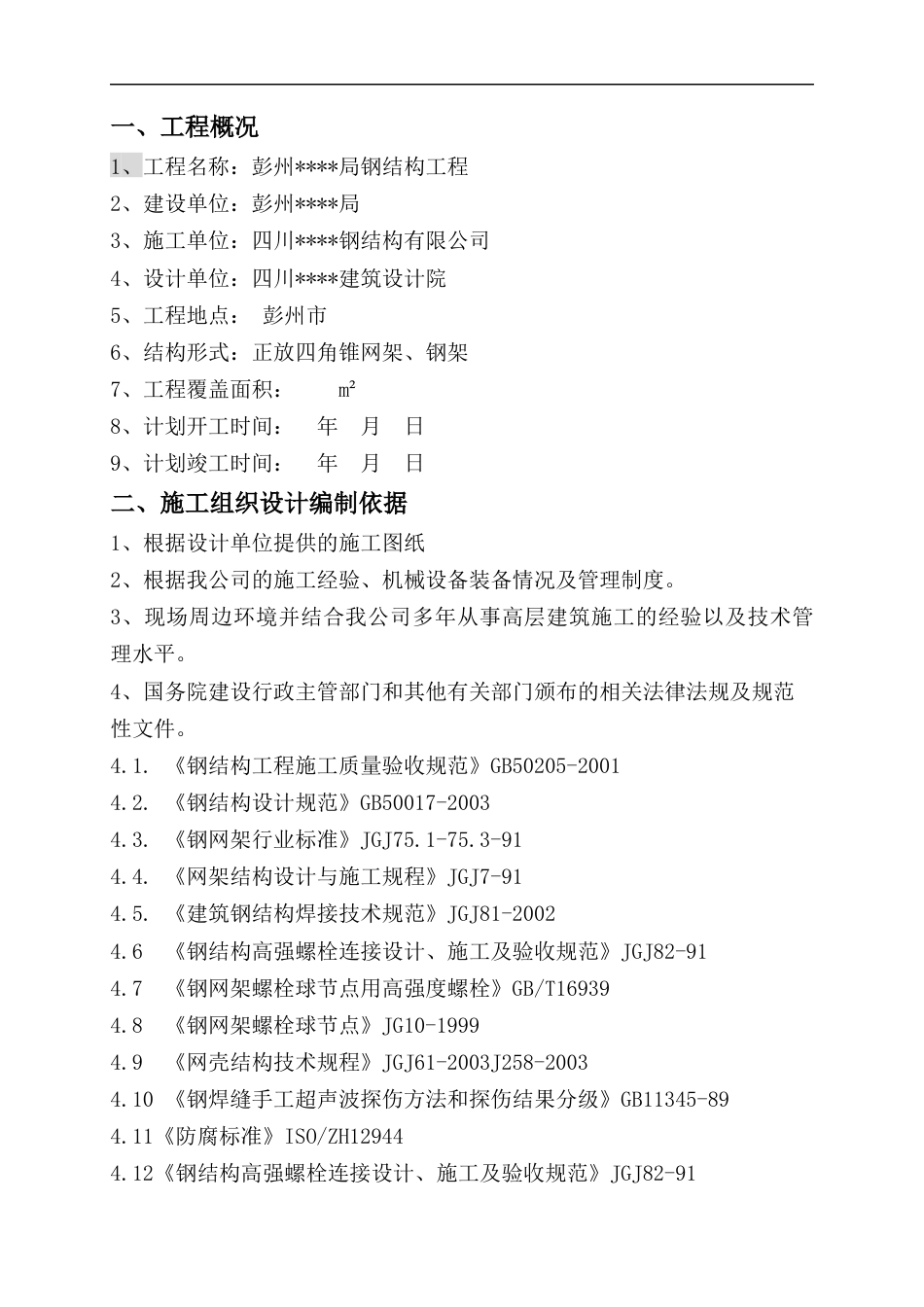

彭州****局钢结构工程四 川 * * 钢 结 构 有 限 公 司二〇〇七年十月十四日 一、工程概况1、工程名称：彭州****局钢结构工程2、建设单位：彭州****局3、施工单位：四川****钢结构有限公司 4、设计单位：四川****建筑设计院5、工程地点： 彭州市6、结构形式：正放四角锥网架、钢架7、工程覆盖面积： m²8、计划开工时间： 年 月 日9、计划竣工时间： 年 月 日二、施工组织设计编制依据1、根据设计单位提供的施工图纸2、根据我公司的施工经验、机械设备装备情况及管理制度。3、现场周边环境并结合我公司多年从事高层建筑施工的经验以及技术管理水平。4、国务院建设行政主管部门和其他有关部门颁布的相关法律法规及规范性文件。4.1. 《钢结构工程施工质量验收规范》GB50205-20014.2. 《钢结构设计规范》GB50017-20034.3. 《钢网架行业标准》JGJ75.1-75.3-914.4. 《网架结构设计与施工规程》JGJ7-914.5. 《建筑钢结构焊接技术规范》JGJ81-20024.6 《钢结构高强螺栓连接设计、施工及验收规范》JGJ82-914.7 《钢网架螺栓球节点用高强度螺栓》GB/T169394.8 《钢网架螺栓球节点》JG10-19994.9 《网壳结构技术规程》JGJ61-2003J258-20034.10 《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345-894.11《防腐标准》ISO/ZH129444.12《钢结构高强螺栓连接设计、施工及验收规范》JGJ82-91 4.13 《涂装前钢材表面锈蚀等级和除锈等级》GB8923-84.14 《建筑施工高处作业安全技术规范》JGJ80-91三、现场施工准备1、网架施工所用满堂脚手架的搭设方案1.1 根据《建筑施工扣件钢管脚手架安全技术规范》JGJ130-2001 脚手架搭设方案如下：1.2 本工程幕墙高度为 14.6m，脚手架根据幕墙高度搭设。搭设方式采用开敞式。1.3 由于本脚手架主要为满足结构，外墙装饰施工需要，因此立杆纵距选用 1.5m，侧距为 1m，大横杆步距为 1.5m，小横杆间距为 0.9m。1.4 严格控制作业施工荷载在 4000N/m2 以下。1.5 钢管材料选用少 48X3.5(A3 钢)。1.6 为使施工时打伤行人，脚手架外侧用安全密网全封闭。1.7 考虑施工安全，在距地 4m 设置第一道安全网，其后每二层设水平兜网一道。2、施工准备2.1 搭外脚手架的架管,扣件在正式施工前 1 天运至现场。2.2 安全密网、水平兜网在正式搭设后 3 天运至现场。2.3 劳动力在搭设前一天到达现场。2.4 正式搭设前对工人进行安全技术教育，并且脚手架搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》（GB5036）考核合格的专业架子工，持证才能上岗作业。3、脚手架搭设要求3.1 搭设脚手架前先在地面垫以厚度不小于 50mm 的垫木或垫板，垫木长 2－2.5mm,宽大于 200mm，垂直于墙面放置。3.2 立杆纵距 1.5m,侧距 1m,纵向水平横杆步距 1.5m,横向水平横杆间距0.9m,内侧立杆离幕墙距离 350mm,横向水平横杆挑向墙面 250mm。3.3 纵向水平杆宜设置在立杆内侧，其长度不小于 3 跨。纵向水平杆接长采用对接扣件连接，也可采用搭接。具体要求如下： 3.4 纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不能设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于 500mm；各接头中心至最近主节点的距离不大于纵距的 1。同一排纵向水平杆的水平偏差不得大于该片架总长的 1300，并不大于50mm。3.5 搭接长度不小于 1m，应等间距设置 3 个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于 100mm。3.6 纵向水平杆作为横向水平杆的支座，用直角扣件固定在立杆上。3.7 横向水平杆的构造应符合下列规定：4.1 主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不大于 150mm。3.8 横向水平两端均采用直角扣件固定在纵向水平杆上，不能隔步设置或遗漏。上、下层横向水平杆应沿立杆左右侧布置。3.9 脚手架板的设置应符合下列规定：3.10 本工程脚手架板采用木架板，长度 5m，厚度为 5cm，两端用直径为4mm 的镀锌钢丝两道。3.11 作业层脚手架板应满铺、铺稳，离开幕墙墙面 150mm。3.12 脚手架...
