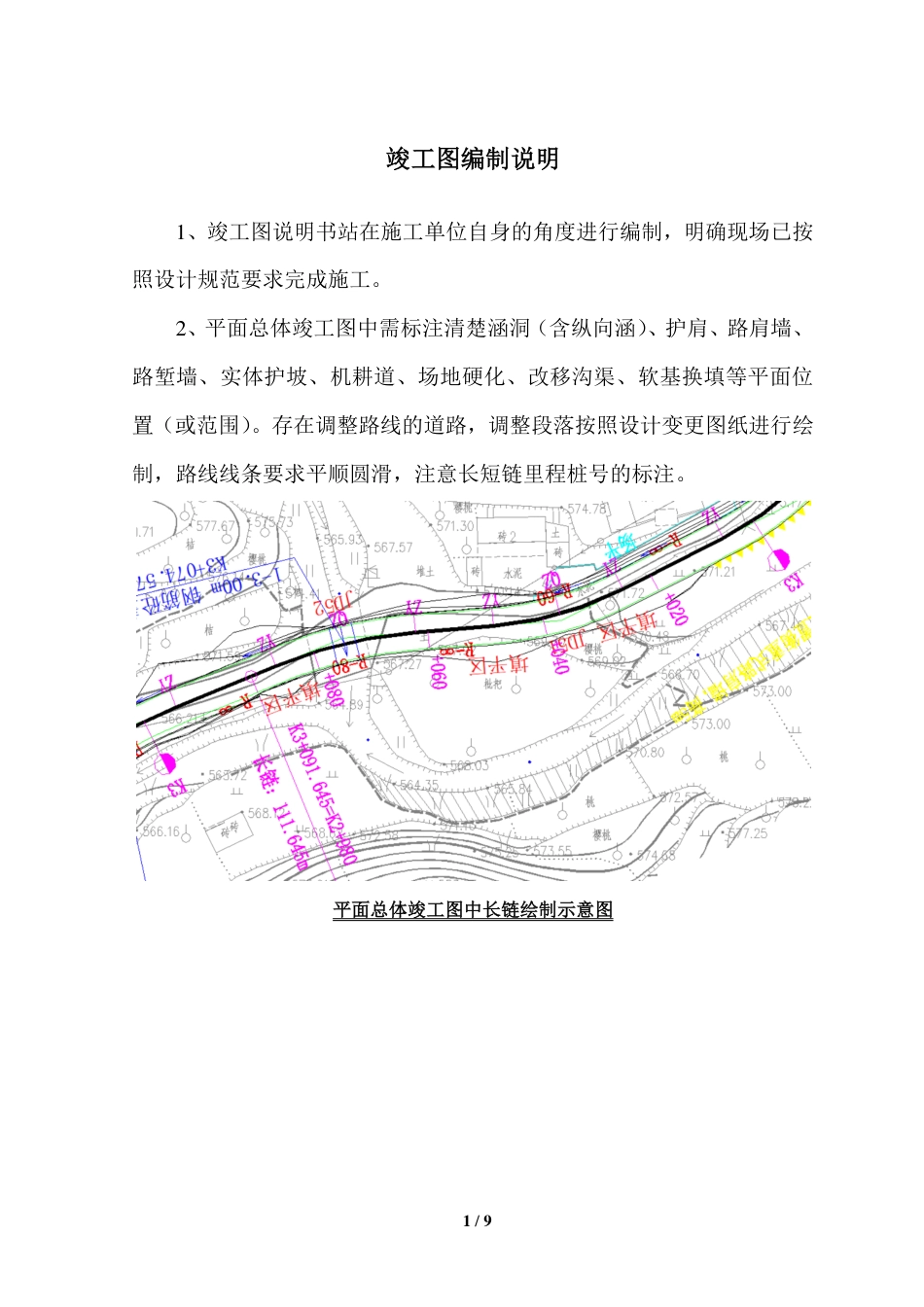

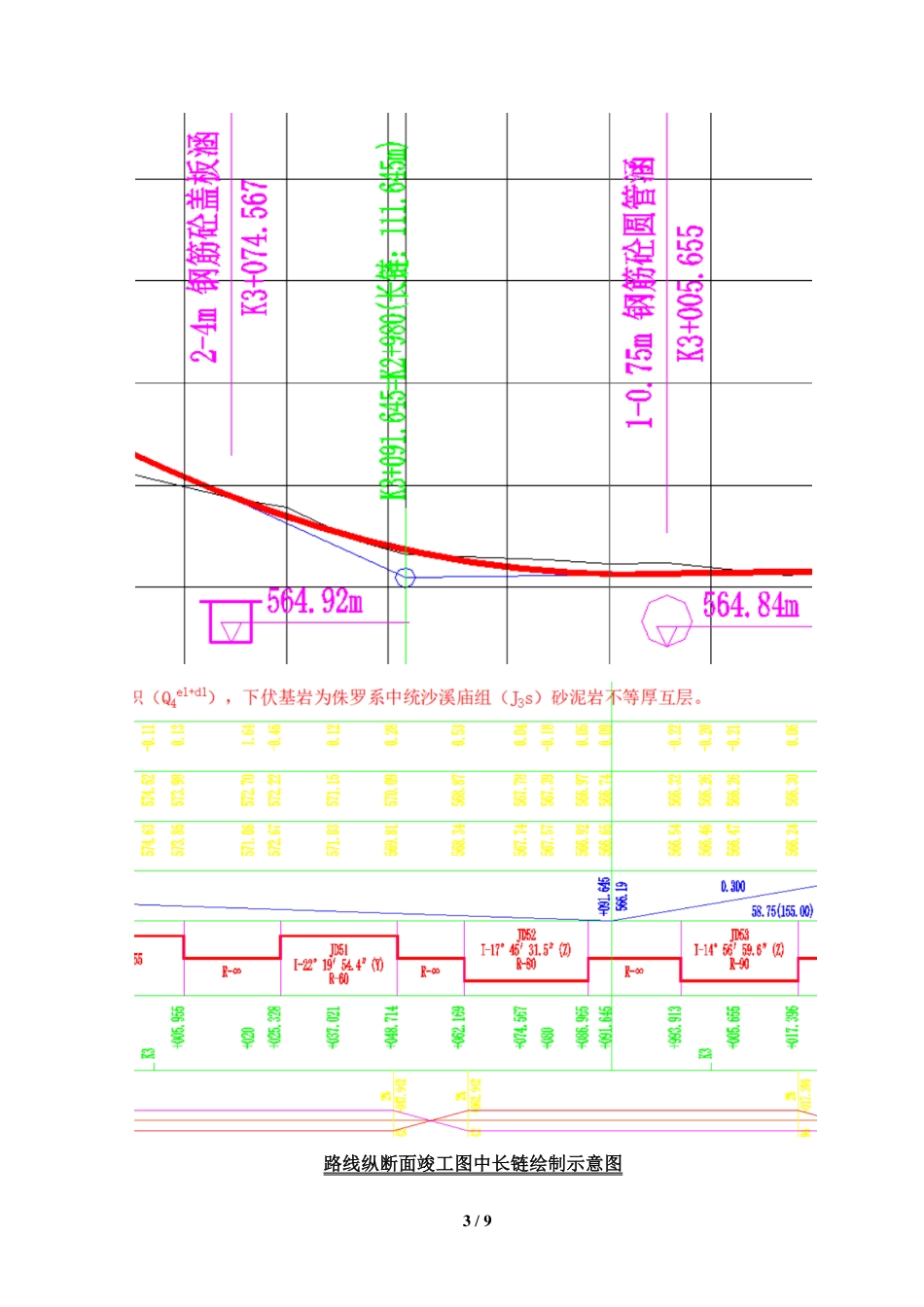

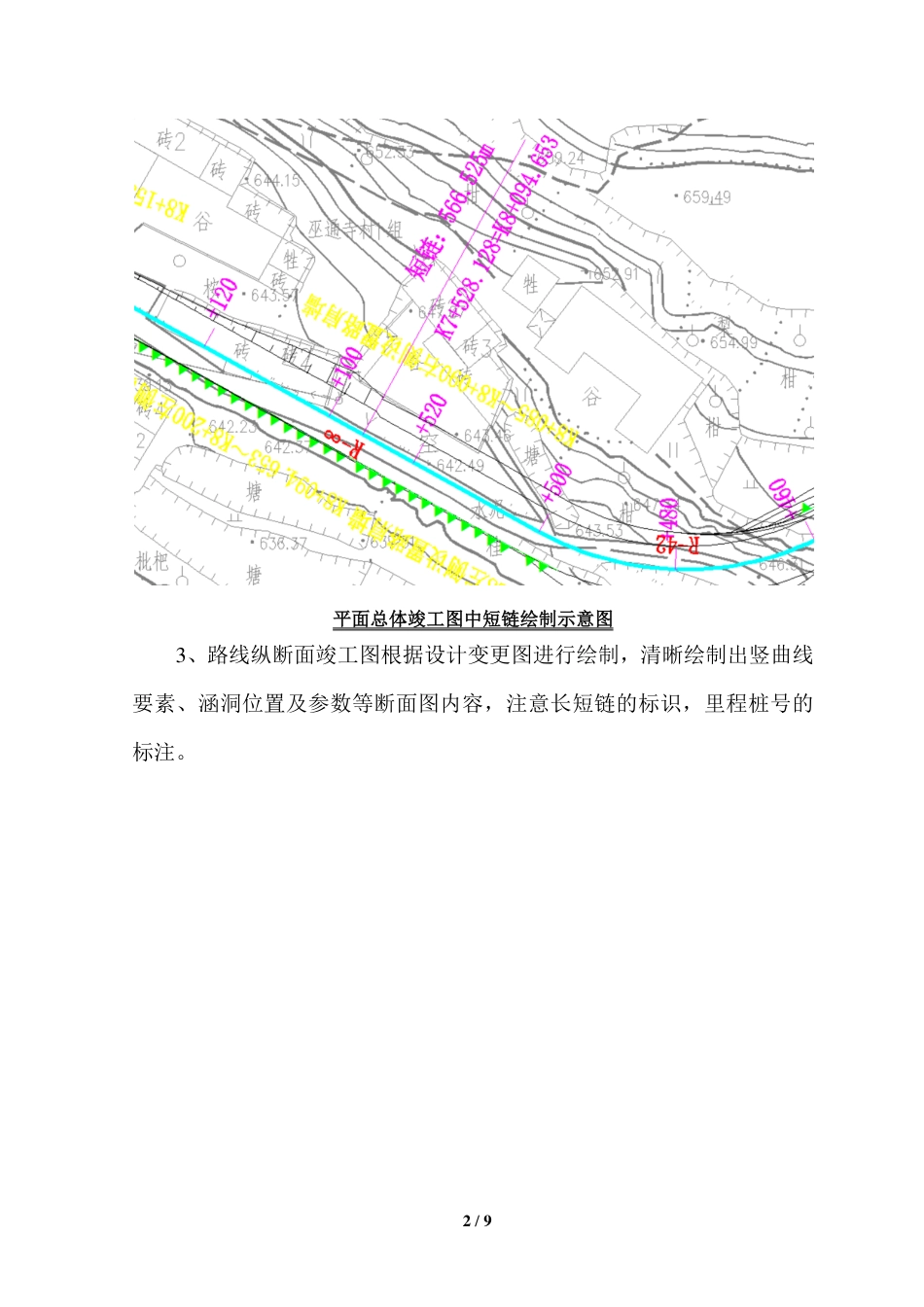

1 / 9 竣工图编制说明 1、竣工图说明书站在施工单位自身的角度进行编制，明确现场已按照设计规范要求完成施工。 2、平面总体竣工图中需标注清楚涵洞（含纵向涵）、护肩、路肩墙、路堑墙、实体护坡、机耕道、场地硬化、改移沟渠、软基换填等平面位置（或范围）。存在调整路线的道路，调整段落按照设计变更图纸进行绘制，路线线条要求平顺圆滑，注意长短链里程桩号的标注。 平面总体竣工图中长链绘制示意图 2 / 9 平面总体竣工图中短链绘制示意图 3、路线纵断面竣工图根据设计变更图进行绘制，清晰绘制出竖曲线要素、涵洞位置及参数等断面图内容，注意长短链的标识，里程桩号的标注。 3 / 9 路线纵断面竣工图中长链绘制示意图 4 / 9 路线纵断面竣工图中短链绘制示意图 5 / 9 4、直线、曲线及转角表，纵坡、竖曲线表，总里程及断链桩号表，公路用地表等根据设计变更进行调整，与现场实际相符。 5、公路用地图结合现场实际情况绘制工程用地范围线，标注清晰线条折点坐标。 6、路基横断面竣工图绘制出护肩、路肩墙、路堑墙、实体护坡等结构物，要求位置准确、断面尺寸准确、地层描述符合现场实际、线条清晰，尤其注意设计变更增加或调整墙高的挡墙。挡墙、涵洞、改移沟渠等的形式、起止里程（桩号）描述准确，标识在相应的横断面正下方。改移沟渠、水沟的断面形式要与实际施工相符，例如水沟实际采用Ⅰ型预制边沟时，断面形式应为Ⅰ型预制边沟断面，而不能采用矩形现浇边沟断面。土方断面计算时，注意填方面积中扣除路槽面积，挖方面积中增加路槽面积，且注意台阶开挖部分的“一挖一填”。横断面竣工图中使用的符合在右下角小注中注释清楚。横断面竣工图中低填浅挖、老路面下换填、软基处理等采用阴影区域进行标识，注释清楚换填材料及面积。根据土壤及岩石（普氏）分类表、地勘报告，采用连续的多段线绘制出土石方界线，并标识清楚。仔细计算填挖高度、挖土方面积、挖石方面积、填方面积（注意清表部分包含在内）、清表面积、换填面积等数据。标注清楚路拱横坡、超高、路面标高、挖填方边坡坡比、路基宽度、红线桩位置等工程信息。 6 / 9 路基横断面竣工图中老路面下换填、低填浅挖部分绘制示意图 路基横断面竣工图中软基处理部分绘制示意图 7 / 9 路基横断面竣工图中土石分界线绘制示意图 7、耕地填前夯（压）实数量表、挖淤泥排水数量表、低填浅挖路基处理工程数量表、新旧路基搭接处理工程数量表、路基土石方数量表等根据路基横断面竣工图中计算的断面面积，采用平均断面法进行计算。 8、根据通用图中的“陡坡路堤或填挖交界处理设计图”，并结合现场实际情况绘制“陡坡路堤或填挖交界处理竣工图”，计算土工格栅、土石方等工程量，编制“陡坡路基及填挖交界处理工程数量表”。 9、绘制桥头路基处理竣工图，计算土石方工程量，编制“桥头路基处理工程数量表”。 10、绘制护肩、挡墙、实体护坡等结构物竣工图，按照护肩、挡墙、实体护坡的实际断面面积进行计算工程量，编制“路基防护工程数量表”。 11、绘制路面工程竣工图，计算面层、基层、粘层、封层、透层、路平石等工程量，编制“路面工程数量表”。 8 / 9 12、绘制路基、路面排水工程竣工图，按现场实际施工情况编制“路基、路面排水工程数量表”。 13、有桥梁工程的道路，根据通用图编制相应的桥梁一览表、桥梁竣工图，计算相应的工程量。包括竣工说明、工程数量表、桥位平面布置图、桥型布置图、标准横断面图、墩台及梁一般构造图、桩位坐标图、桩基及墩台钢筋构造图、预制小箱梁预应力钢束布置图、锚具构造图、钢束定位钢筋构造图、梁体钢筋构造图、中横隔板钢筋构造图、端横隔板钢筋构造图、湿接缝钢筋构造图、梁端封锚及封头钢筋构造图、桥面铺装竣工图、防撞护栏竣工图等。 14、绘制涵洞工点竣工图，尤其注意补充设计变更图、补充设计图内增加的内容，计算相应工程数量，注意洞口、开沟等工程数量计算，编制“涵洞工程数量表”。 15、绘制平面交叉竣工图，计算土石方、路面工程等工程量，编制“平面交叉数量表”。 16、根据现场实际施工情况，结合现场收方单、变更设计...
