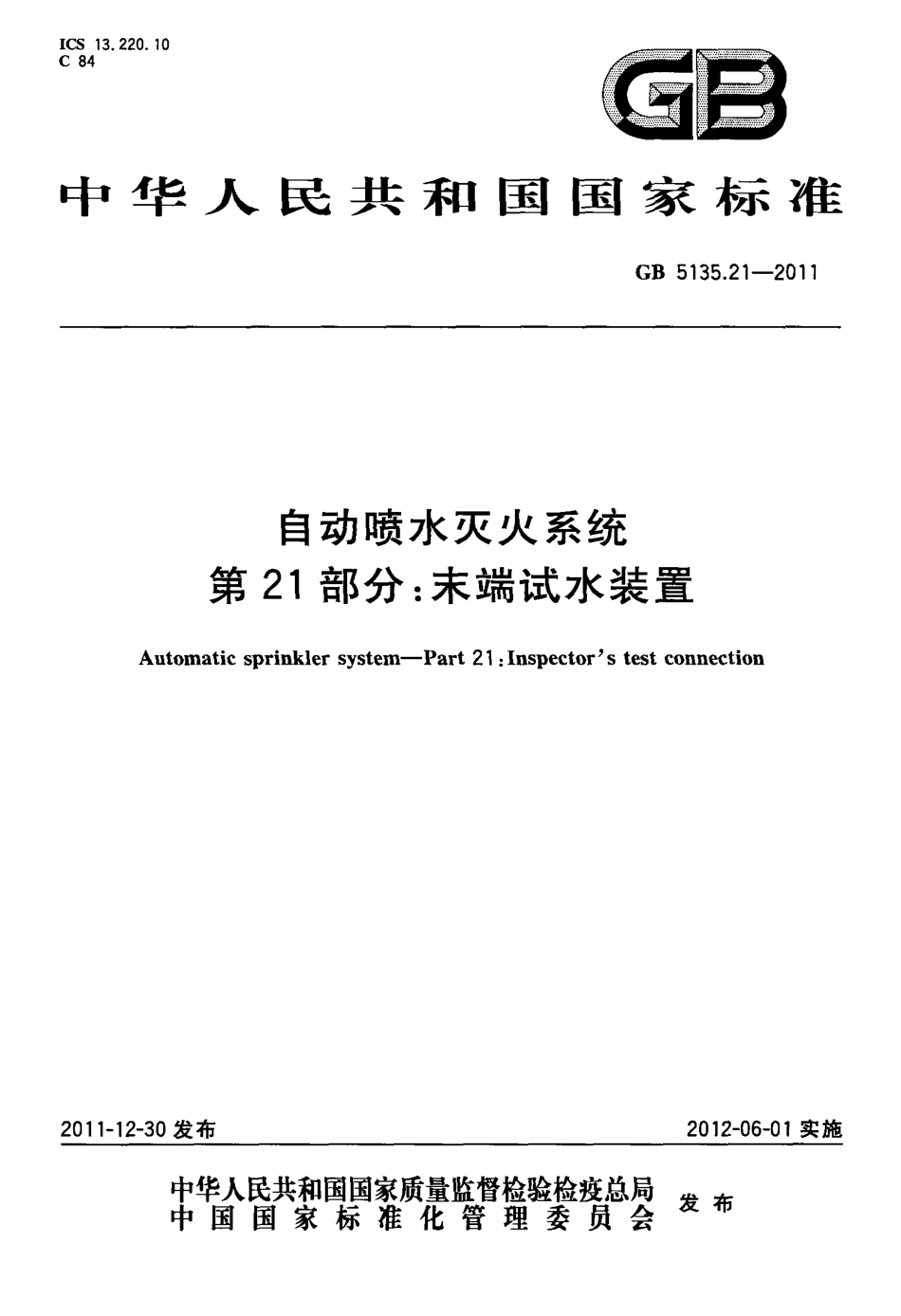

ICS13．220．10C 84a亘中华人民共和国国家标准GB 5135．21—2011自动喷水灭火系统第21部分：末端试水装置Aut omat i c spri nkl er system- - Part 2 1：Inspector’s t est connect i on201 1- 12- 30发布2012- 06—01实施宰瞀骰紫瓣警糌瞥翼发布中国国家标准化管理委员会仅19刖茜GB5135．21—2011GB5135的本部分的第6章、第8章和9．1的内容为强制性的，其余为推荐性的。GB5135((自动喷水灭火系统》目前已分为21部分：——第l 部分：洒水喷头；——第2部分：湿式报警阀、延迟器、水力警铃；一一第3部分：水雾喷头；——第4部分：干式报警阀；——第5部分：雨淋报警阀；一第6部分：通用阀门；一第7部分：水流指示器；——第8部分：加速器；一第9部分：早期抑制快速响应(ESFR)喷头；——第10部分：压力开关；——第1l 部分：沟槽式管接件；一一第12部分：扩大覆盖面积洒水喷头；——第13部分：水幕喷头；——第“部分：预作用装置；——第15部分：家用喷头；——第16部分：消防洒水软管；——第17部分：减压阀；——第18部分：消防管道支吊架；一第19部分：塑料管道及管件；——第20部分：涂覆钢管；——第21部分：末端试水装置。本部分为GB5135的第21部分。本部分按照GB／T1．1—2009给出的规则起草。本部分由中华人民共和国公安部提出。本部分由全国消防标准化技术委员会固定灭火系统分技术委员会(sAc／Tc113／SC2)归口。本部分负责起草单位：公安部天津消防研究所。本部分参加起草单位：广东胜捷消防科技有限公司、杭州建安消防设备有限公司。本部分主要起草人：曹文红、啜凤英、胡群明、李毅、罗宗军、毕少颖、张银花、张丽梅、陈涛、余卓浩。本部分为首次发布。1范围自动喷水灭火系统第21部分：末端试水装置GB5135．21—2011GB5135的本部分规定了自动喷水灭火系统用末端试水装置的术语和定义、分类、型号编制、要求、试验方法、检验规则、标志、使用说明书和包装、运输、贮存。本部分适用于自动喷水灭火系统中使用的末端试水装置。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB／T191包装储运图示标志GB／T1226一般压力表GB5135．11自动喷水灭火系统第11部分：沟槽式管接件GB／T7306．155。密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹GB／T7306．255。密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹GB／T9969工业产品使用说明书总则3术语和定义下列术语和定义适用于本文件。3．1末端试水装置i nspector’stestconnecti on由试水阀、压力表、试水喷嘴及保护罩等组成，用于监测自动喷水灭火系统末端压力，并可检验系统启动、报警及联动等功能的装置。3．2试水阀testval ve可通过手动或电动方式控制末端试水装置开启、关闭的阀门。3．3试水喷嘴testnozzl e出口流量系数与同楼层或所在防火分区自动喷水灭火系统最小喷头流量系数一致的喷嘴。3．4额定工作压力ratedworki ngpressure末端试水装置在伺应状态或工作状态下允许的最大工作压力。1GB5135．21- - 20114分类4．1按控制方式分为：a)手动式末端试水装置(代号s)；b)电动式末端试水装置(代号D)。4．2按反馈装置分为：a)带信号反馈装置式末端试水装置(代号x)；b)不带信号反馈装置式末端试水装置(不标注)。5型号编制末端试水装置型号规格由产品代号(ZSPM)、性能代号、分类代号等组成。业自定义类代号(按4．1、4．2的顺序排列)定工作压力(MPa)称流量系数动喷水灭火系统末端试水装置示例1：ZSPM80／1．2- S表示公称流量系数K一80、额定工作压力为1．2MPa的手动式末端试水装置。示例2：ZSPM- 80／1．2- DX表示公称流量系数K一80、额定工作压力为1．2MPa的电动带信号反馈装置式末端试水装置。6要求6．1外观与标志6．1．1末端试水装置表面应平整光洁，无加工缺陷及磕碰损伤，涂层、镀层应均匀，色泽美观。保护罩颜色应为红色。6．1．2保护罩明显处应设置清晰、永久性标志，标志内容应符合9．1的规定。6．1．3试水阀上应明显标识出其启闭状态。6．2额定工作压力末端.
