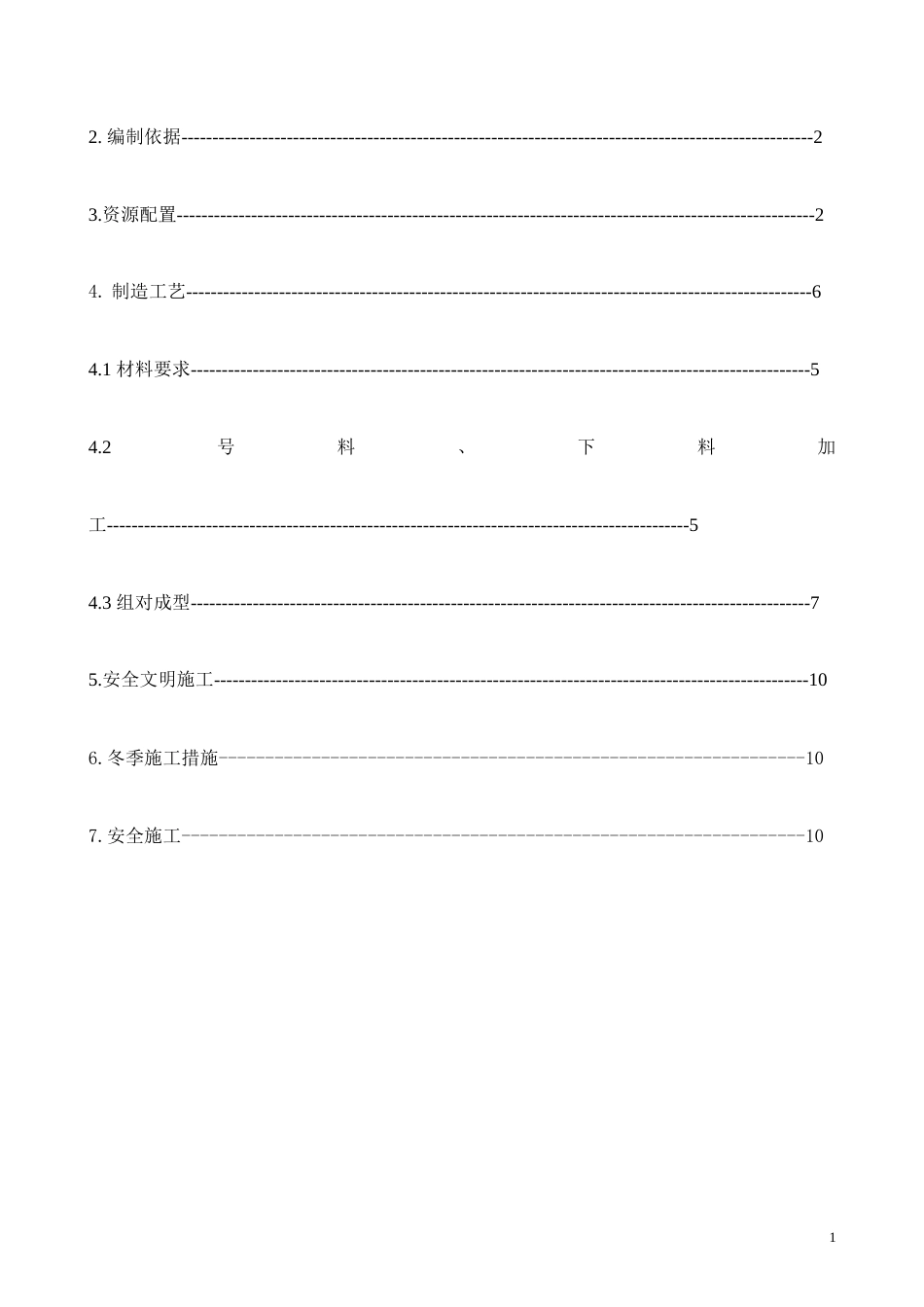

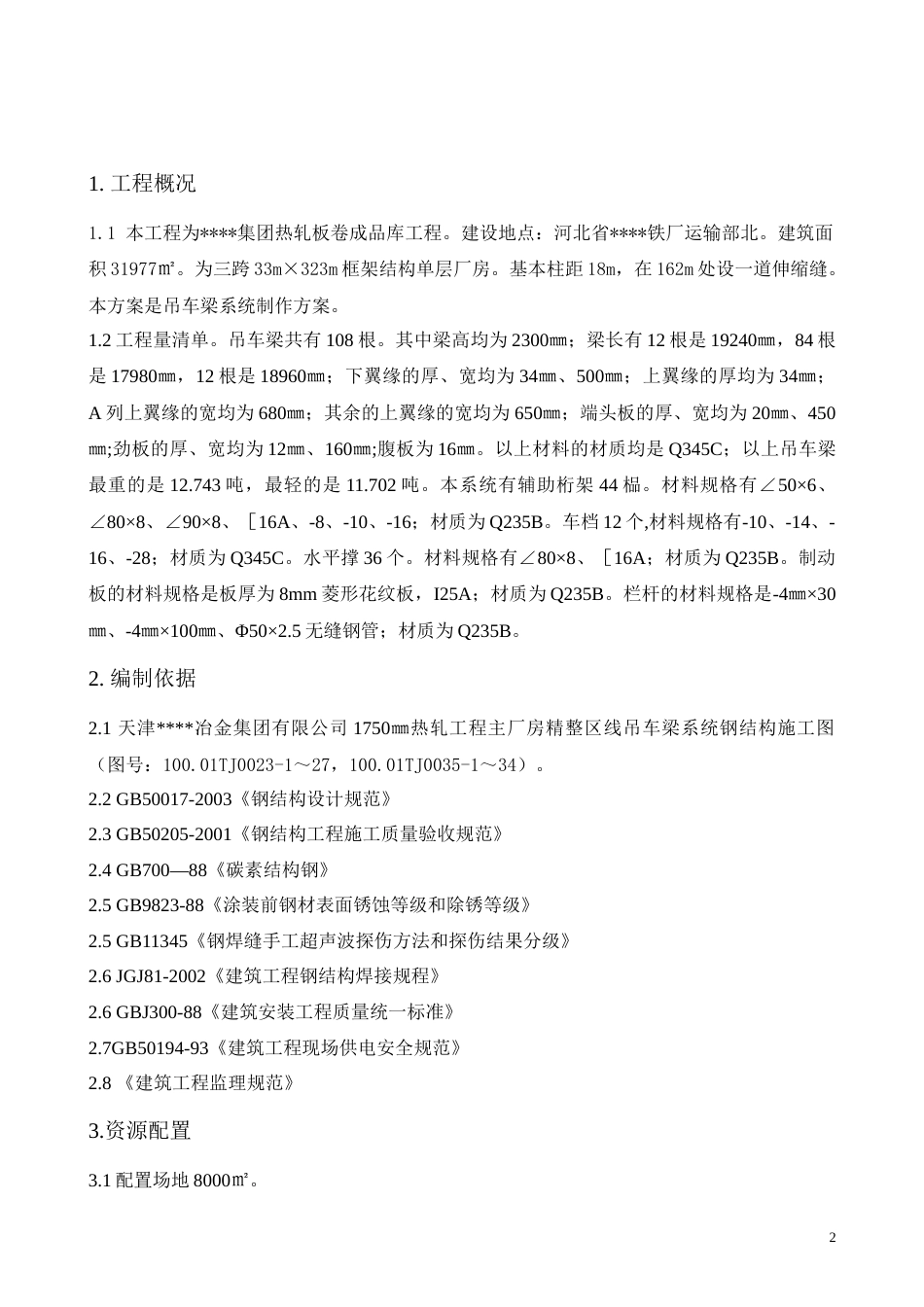

****热轧板卷成品库工程吊车梁系统制作方案批准:审核:编制:中国****项目部2005-11-15目 录1. 工程概况------------------------------------------------------------------------------------------------------202. 编制依据------------------------------------------------------------------------------------------------------23.资源配置-------------------------------------------------------------------------------------------------------24. 制造工艺-----------------------------------------------------------------------------------------------------64.1 材料要求----------------------------------------------------------------------------------------------------54.2号料、下料加工----------------------------------------------------------------------------------------------54.3 组对成型----------------------------------------------------------------------------------------------------75.安全文明施工------------------------------------------------------------------------------------------------106.冬季施工措施---------------------------------------------------------------107.安全施工-------------------------------------------------------------------1011. 工程概况1.1 本工程为****集团热轧板卷成品库工程。建设地点：河北省****铁厂运输部北。建筑面积 31977㎡。为三跨 33m×323m 框架结构单层厂房。基本柱距 18m，在 162m 处设一道伸缩缝。本方案是吊车梁系统制作方案。1.2 工程量清单。吊车梁共有 108 根。其中梁高均为 2300㎜；梁长有 12 根是 19240㎜，84 根是 17980㎜，12 根是 18960㎜；下翼缘的厚、宽均为 34㎜、500㎜；上翼缘的厚均为 34㎜；A 列上翼缘的宽均为 680㎜；其余的上翼缘的宽均为 650㎜；端头板的厚、宽均为 20㎜、450㎜;劲板的厚、宽均为 12㎜、160㎜;腹板为 16㎜。以上材料的材质均是 Q345C；以上吊车梁最重的是 12.743 吨，最轻的是 11.702 吨。本系统有辅助桁架 44 榀。材料规格有∠50×6、∠80×8、∠90×8、［16A、-8、-10、-16；材质为 Q235B。车档 12 个,材料规格有-10、-14、-16、-28；材质为 Q345C。水平撑 36 个。材料规格有∠80×8、［16A；材质为 Q235B。制动板的材料规格是板厚为 8mm 菱形花纹板，I25A；材质为 Q235B。栏杆的材料规格是-4㎜×30㎜、-4㎜×100㎜、Φ50×2.5 无缝钢管；材质为 Q235B。2. 编制依据2.1 天津****冶金集团有限公司 1750㎜热轧工程主厂房精整区线吊车梁系统钢结构施工图（图号：100.01TJ0023-1～27，100.01TJ0035-1～34）。2.2 GB50017-2003《钢结构设计规范》2.3 GB50205-2001《钢结构工程施工质量验收规范》2.4 GB700—88《碳素结构钢》2.5 GB9823-88《涂装前钢材表面锈蚀等级和除锈等级》2.5 GB11345《钢焊缝手工超声波探伤方法和探伤结果分级》2.6 JGJ81-2002《建筑工程钢结构焊接规程》2.6 GBJ300-88《建筑安装工程质量统一标准》2.7GB50194-93《建筑工程现场供电安全规范》2.8 《建筑工程监理规范》3.资源配置3.1 配置场地 8000㎡。23.2 用电计划 500KVA。3.3 用水计划 1 吨/小时。3.4 组织结构框图，见下图。3.5 人力资源配制计划见下表。人力资源配制计划表工 种数 量（人）备 注专业项目经理1具备相应的资质、资格专业技术负责1具备相应的资质、资格专业技术员1具备相应的资质、资格质检员1具备相应的资质、资格安全员1具备相应的资质、资格材料员1具备相应的资质、资格设备员1具备相应的资质、资格预算员1具备相应的资质、资格成本员1具备相应的资质、资格划线工3铆 工14电 焊20具备相应的资质、资格电气焊3电 工2具备相应的资质、资格机械维修工2起重工4具备相应的资质、资格3油 工5壮 工20钻 工23.6 机械设备及主要工器具配置计划见下表。机械设备及主要工器具配置计划表机械名称型号规格数量备注H 型钢矫正机δ=401摇臂钻φ=501摇...
