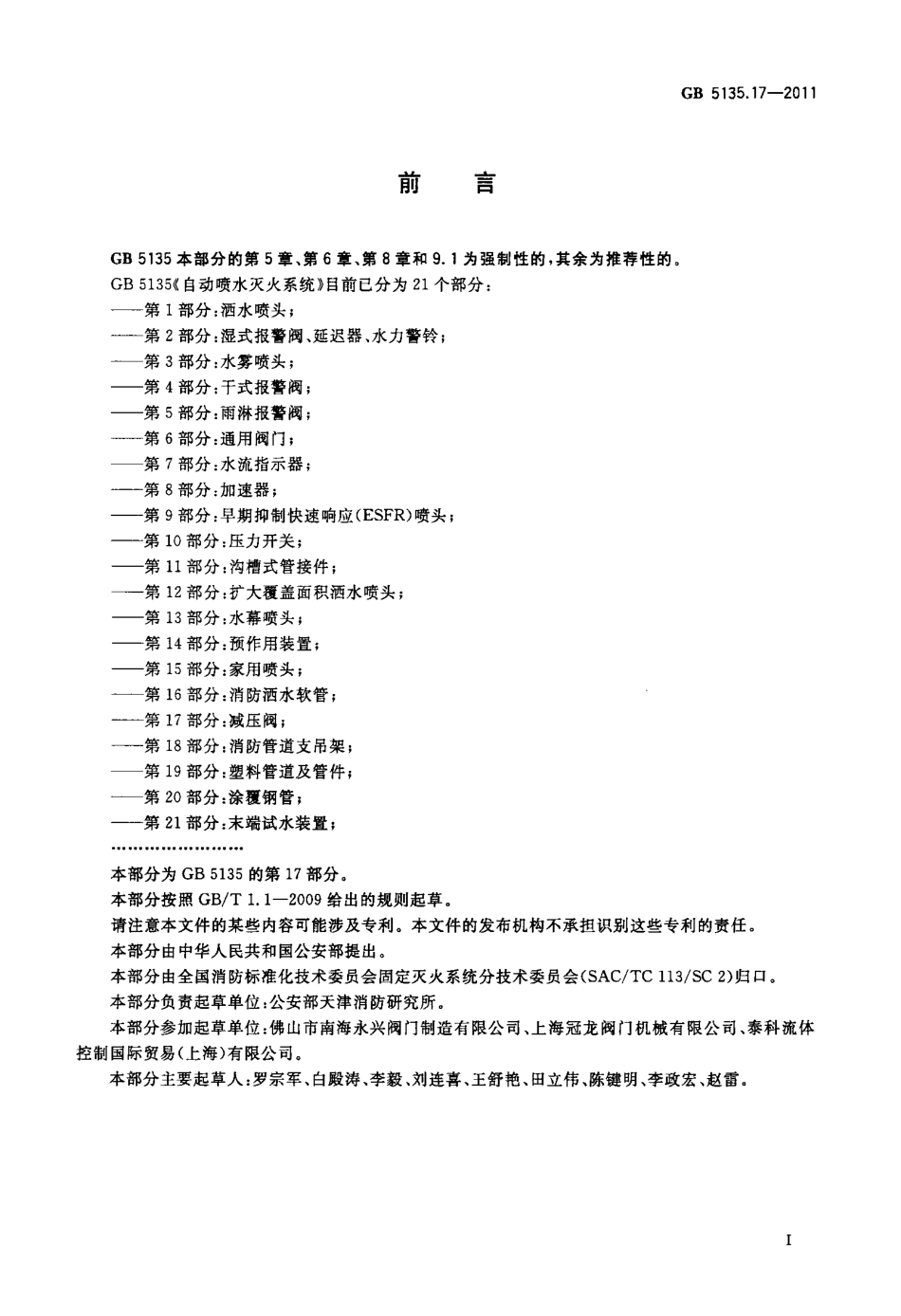

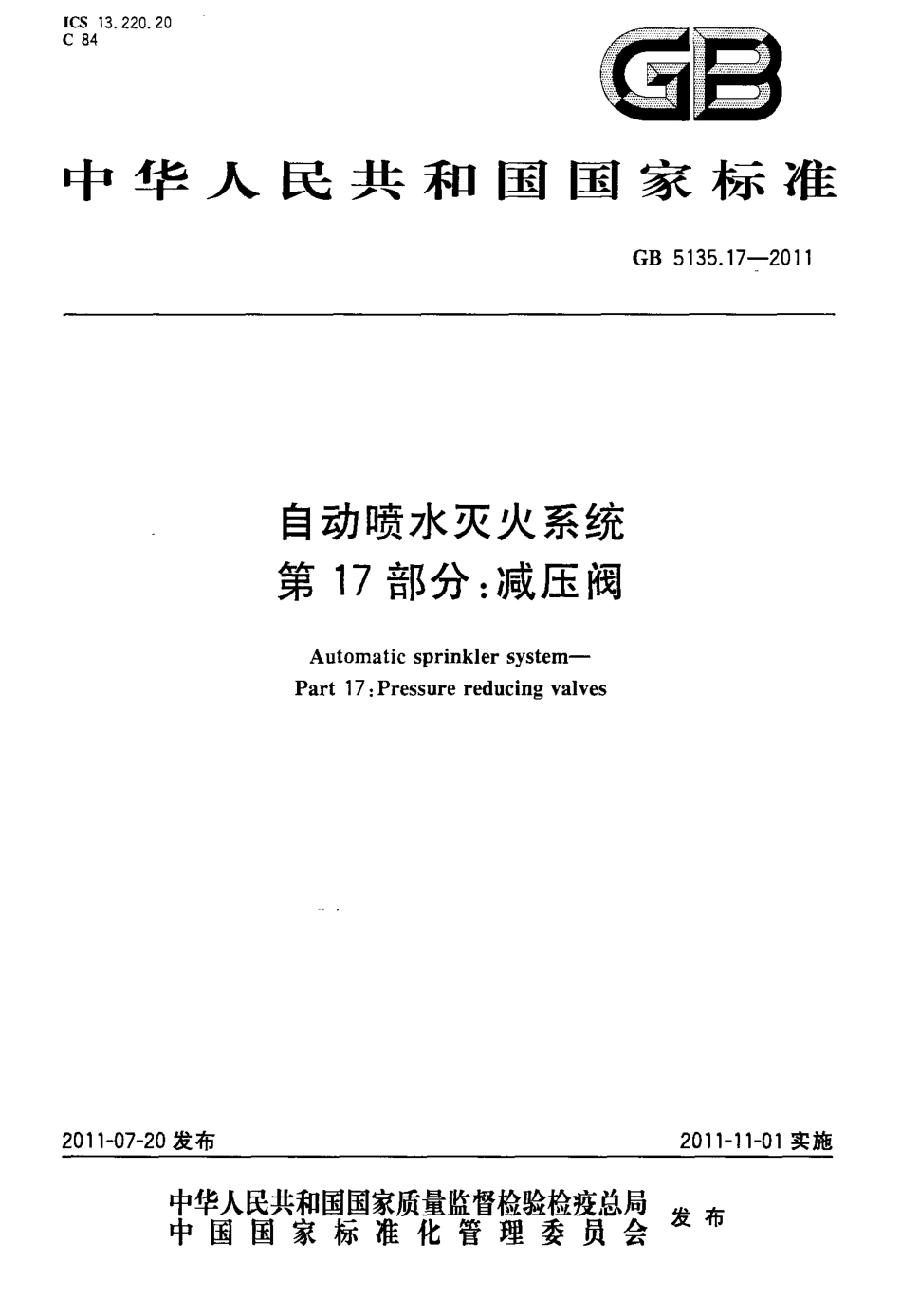

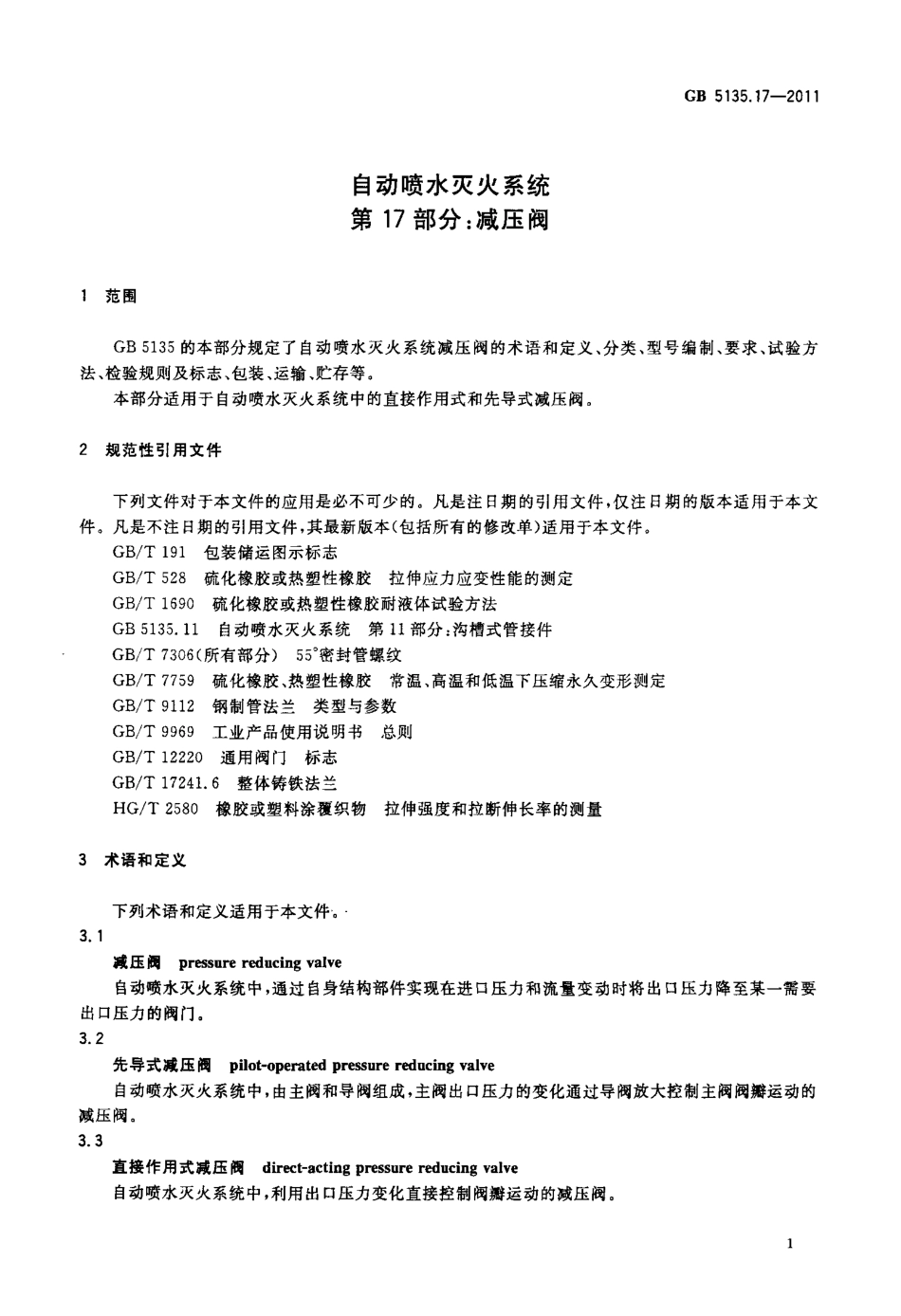

ICS13．220．20C 84a雪中华人民共和国国家标准GB 5135．17—2011201 1- 07- 20发布自动喷水灭火系统第1 7部分：减压阀Aut omat i c spri nkl er system—Part1 7：Pressure reduci ng val ves201卜11—01实施宰瞀鳃紫瓣訾矬瞥星发布中国国家标准化管理委员会仅19前言GB 5135．17—2011GB 5135本部分的第5章、第6章、第8章和9．1为强制性的，其余为推荐性的。GB 5135《自动喷水灭火系统》目前已分为21个部分：——第1部分：洒水喷头；——第2部分：湿式报警阀、延迟器、水力警铃；——第3部分：水雾喷头；——第4部分：干式报警阀；——第5部分：雨淋报警阀；——第6部分：通用阀门；——第7部分：水流指示器；——第8部分：加速器；——第9部分：早期抑制快速响应(ESFR)喷头；——第10部分：压力开关；——第1l 部分：沟槽式管接件；——第12部分：扩大覆盖面积洒水喷头；——第13部分：水幕喷头；——第14部分：预作用装置；——第15部分：家用喷头；——第16部分：消防洒水软管；——第17部分：减压阀；——第18部分：消防管道支吊架}——第19部分：塑料管道及管件；——第20部分：涂覆钢管；——第21部分：末端试水装置；本部分为GB5135的第17部分。本部分按照GB／T 1．1—2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中华人民共和国公安部提出。本部分由全国消防标准化技术委员会固定灭火系统分技术委员会(SAC／TC 113／SC 2)归口。本部分负责起草单位：公安部天津消防研究所。本部分参加起草单位：佛山市南海永兴阀门制造有限公司、上海冠龙阀门机械有限公司、泰科流体控制国际贸易(上海)有限公司。本部分主要起草人：罗宗军、白殿涛、李毅、刘连喜、王舒艳、田立伟、陈键明、李政宏、赵雷。1范围自动喷水灭火系统第17部分：减压阀GB 5135．17—2011GB 5135的本部分规定了自动喷水灭火系统减压阀的术语和定义、分类、型号编制、要求、试验方法、检验规则及标志、包装、运输、贮存等。本部分适用于自动喷水灭火系统中的直接作用式和先导式减压阀。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB／T 191包装储运图示标志GB／T 528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB／T 1 690硫化橡胶或热塑性橡胶耐液体试验方法GB 5135．11自动喷水灭火系统第1l 部分：沟槽式管接件GB／T 7306(所有部分)55。密封管螺纹GB／T 7759硫化橡胶、热塑性橡胶常温、高温和低温下压缩永久变形测定GB／T 9112钢制管法兰类型与参数GB／T 9969工业产品使用说明书总则GB／T 12220通用阀门标志GB／T 17241．6整体铸铁法兰HG／T 2580橡胶或塑料涂覆织物拉伸强度和拉断伸长率的测量3术语和定义下列术语和定义适用于本文件。3．1减压阀pressure reduci ng val ve自动喷水灭火系统中，通过自身结构部件实现在进口压力和流量变动时将出口压力降至某一需要出口压力的阀门。3．2先导式减压阍pi l ot- operated pressure reduci ng val ve自动喷水灭火系统中，由主阀和导阀组成，主阀出口压力的变化通过导阀放大控制主阀阀瓣运动的减压阀。3．3直接作用式减压阀di rect- acti ng pressure reduci ng val ve自动喷水灭火系统中，利用出口压力变化直接控制阀瓣运动的减压阀。GB 5135．17—20113．4额定工作压力rated worki ng pressure减压阀正常工作时所允许的最大进口压力。3．5始动流量starti ng fl ow减压阀正常工作时，出口流量由零开始增加，出口压力不再有明显下降时的流量。3．6静压升stati c pressure ri se减压阀正常工作时，出口流量由始动流量缓慢关闭为零时，出口压力的升值。3．7出口设定压力outl etset pressure减压阀正常有效工作时，在人口压力为额定工作压力且出口流量为始动流量的情况下，减压阀的出口工作压力。出口设定压力是可调整的。3．8最大流量maxi mumfl ow减压阀入口为额定工作压力，减压阀在.
