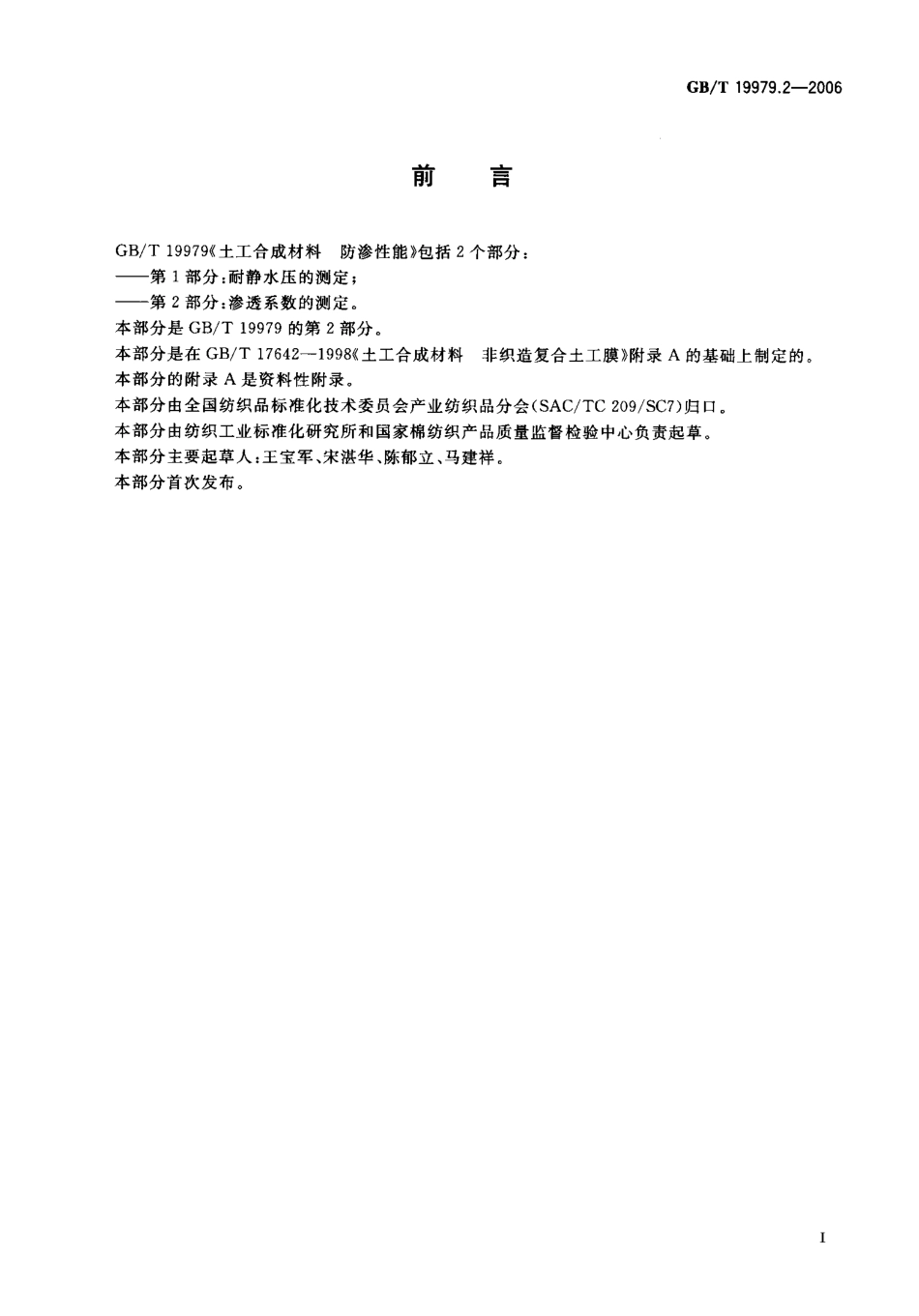

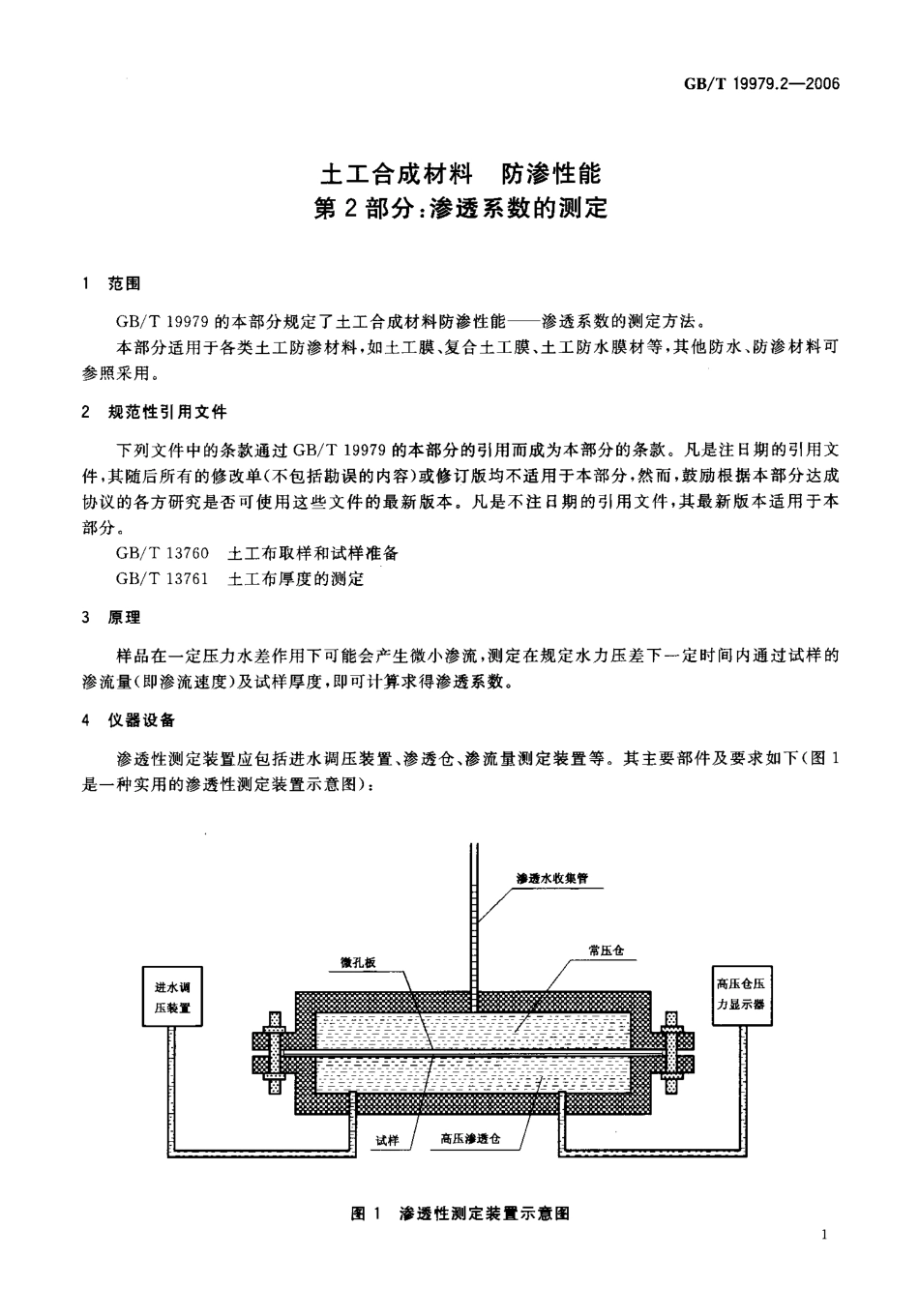

IC S559590 80 . 7 0中 华 人 民 共 和 国 国 家 标 准GB/T 19979.2-2006土工合成材料防渗性能第 2 部分 :渗透系数的测定 Geosynthetics- Penetration-resist property-Part 2 : Determination of penetration coefficient2006-03-10 发布2006- 07-0 1 实施中华人民共和国国家质量监督检验检疫总局中 国 国 家 标 准 化 管 理 委 员 会发 布GB/T 19979.2-2006pli吕GB/ T 19979《土工合成材料防渗性能》包括 2 个部分:—第 1 部分:耐静水压的测定;—第 2 部分:渗透系数的测定。本部分是 GB/ T 19979 的第 2 部分。本部分是在 GB/ T 17642- 1998《土工合成材料非织造复合土工膜》附录 A 的基础上制定的。本部分的附录 A 是资料性附录。本部分由全国纺织品标准化技术委员会产业纺织品分会( SAC/TC 209/SC7) 归口。本部分由纺织工业标准化研究所和国家棉纺织产品质量监督检验中心负责起草。本部分主要起草人:王宝军、宋湛华、陈郁立、马建祥。本部分首次发布。GB /T 19979.2-2006土工合成材料防渗性能第 2 部分 :渗透 系数的测定范 围GB/T 19979的本部分规定了土工合成材料防渗性能渗 透 系 数 的 测 定 方 法 。 本部分适用于各类土工防渗材料，如土工膜、复合土工膜、土工防水膜材等，其他防水、防渗材料可参 照 采 用 。2规范性引用文件 下列文件中的条款通过GB/T 19979 的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部 分 GB/T 1376。 土工布取样和试样准备 GB/T 13761土工布厚度的测定3原 理 样品在一定压力水差作用下可能会产生微小渗流，测定在规定水力压差下一定时间内通过试样的渗流量( 即渗流速度)及试样厚度，即可计算求得渗透系数。4仪 器 设 备 渗透性测定装置应包括进水调压装置、渗透仓、渗流量测定装置等。其主要部件及要求如下(图 1是一种实用的渗透性测定装置示意图) :徽孔板瀚}滚珊T0` 图 1渗 透 性 测 定 装 置 示 意 图GB/ T 19979.2-20064. 1充水调压装置:包括水源、气源、调压阀等，分为高、低压进水系统;调压范围至少 0^ 2. 0 MPa，应具有压力恒定功能，加压系统精度士2 %.4.2渗透仓:渗透仓一般为圆筒状，由高压仓(上游仓)和低压仓( 下游仓) 组成，内腔直径为 200 mm士5 mm;仓内低压一侧紧贴试样须有一微孔板，微孔板能保证水能渗过而试样不发生变形;试样夹持部分应保证无侧漏，或应有侧漏补偿装置。 注 :渗透仓 内腔直径也可根据需要选用 ，但截 面面积不小于 200 cm'4.3渗流量测定装置:测量精度 0. 1 cm' "试 样5. ，取 样 参照 GB/T 13760 的规定取样5.2试样数f 和尺寸 从样品上剪取至少 3 块试样，其大小应适合使用的仪器。试验上不能有损伤疵点。试 验 环 境 条 件试 验 水 温 应 控 制 在 20℃ 士3℃ 范 围 ，条 件 受 限 时 ，需 记 录 实 际水 温 。试 验 程 序7. 1将试样浸在水中，并使之充分润湿，一般需浸水 1 h 以上;为使试样完全润湿，可在水中加人不超过0. 05%的非离子润湿剂。7. 2将润湿的试样装人渗透仓，高、低压仓同时充水，这一过程应将装置浸在水中进行，以保渗透仓内为无气泡水。7. 3调节高、低压仓进水量至达到规定水力压差 △P ，通常规定水力压差为。. 1 MPa"7. 4保持试样两侧水力压差 △P 恒定。7. 5每隔一定时间记录一次低压一侧通过试样法向的渗流量(也可测定高压一侧的失水量) ;记录间隔时间视具体试样而定，以保证所测渗流量 的精确度为原则，一般取 60 min 或其倍数，读取精度至0. 1 cm' 。7. 6当渗流量基本稳定( 连续两次记录值的变化率在 5%以内) ，则可停止试验，以最后一次的测定时间t 和渗流量 V作为测定结果，同时记录试验水温 T"7. 7按以上程序进行其余试样的试验。以平均.
