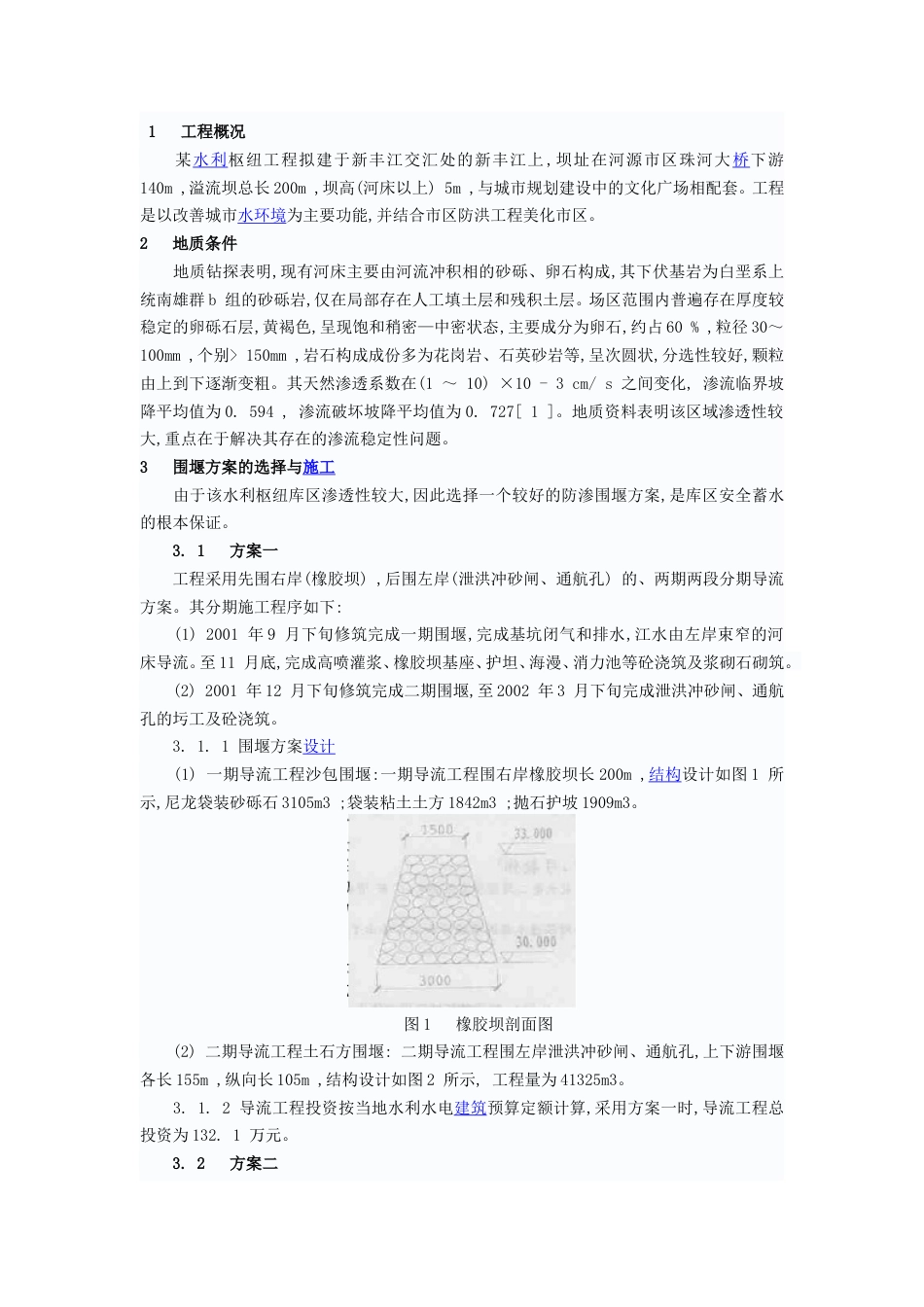

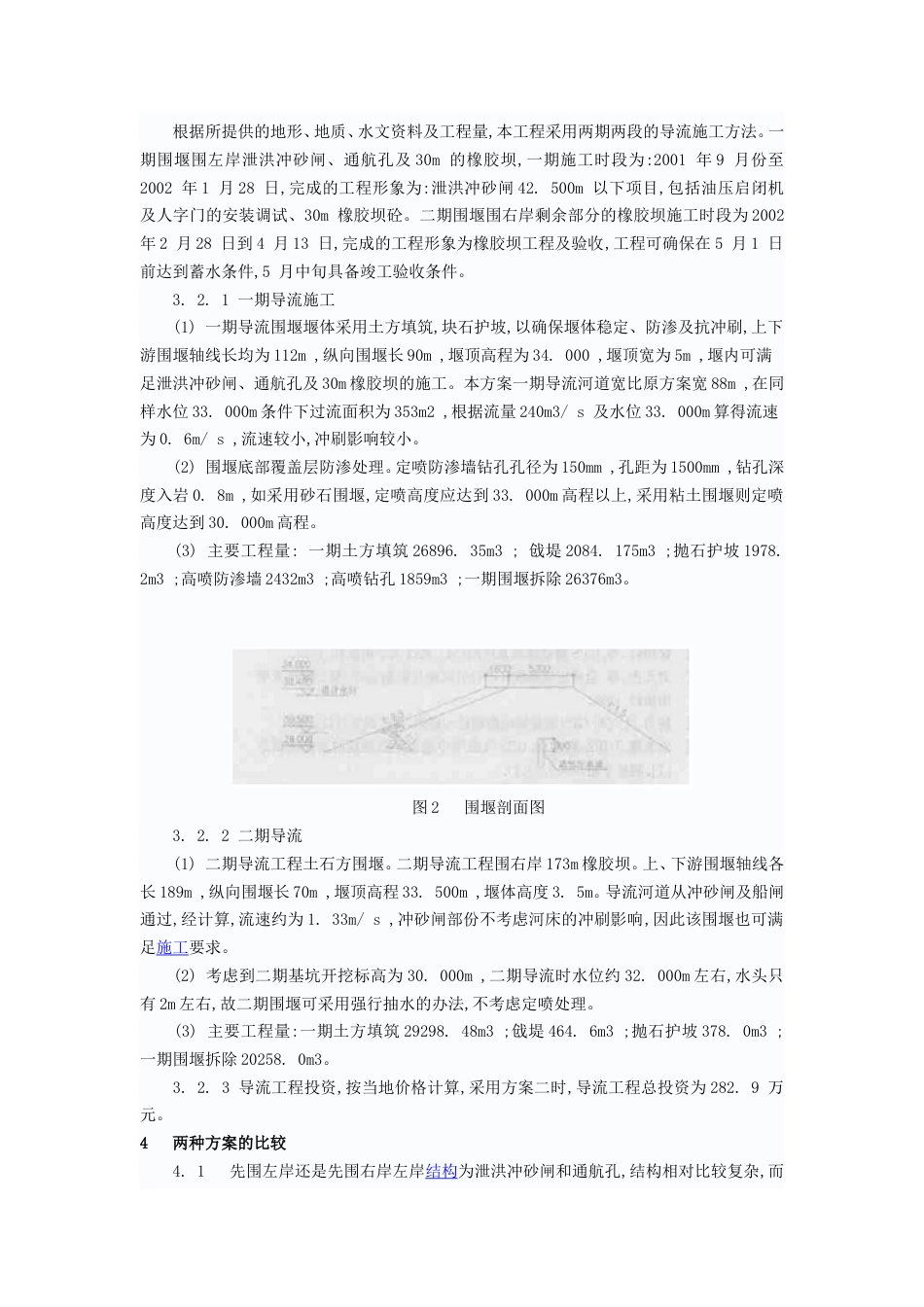

1 工程概况 某水利枢纽工程拟建于新丰江交汇处的新丰江上 ,坝址在河源市区珠河大桥下游140m ,溢流坝总长 200m ,坝高(河床以上) 5m ,与城市规划建设中的文化广场相配套。工程是以改善城市水环境为主要功能,并结合市区防洪工程美化市区。2 地质条件 地质钻探表明,现有河床主要由河流冲积相的砂砾、卵石构成,其下伏基岩为白垩系上统南雄群 b 组的砂砾岩,仅在局部存在人工填土层和残积土层。场区范围内普遍存在厚度较稳定的卵砾石层,黄褐色,呈现饱和稍密—中密状态,主要成分为卵石,约占 60 % ,粒径 30～100mm ,个别> 150mm ,岩石构成成份多为花岗岩、石英砂岩等,呈次圆状,分选性较好,颗粒由上到下逐渐变粗。其天然渗透系数在(1 ～ 10) ×10 - 3 cm/ s 之间变化, 渗流临界坡降平均值为 0. 594 , 渗流破坏坡降平均值为 0. 727[ 1 ]。地质资料表明该区域渗透性较大,重点在于解决其存在的渗流稳定性问题。3 围堰方案的选择与施工 由于该水利枢纽库区渗透性较大,因此选择一个较好的防渗围堰方案,是库区安全蓄水的根本保证。 3. 1 方案一 工程采用先围右岸(橡胶坝) ,后围左岸(泄洪冲砂闸、通航孔) 的、两期两段分期导流方案。其分期施工程序如下: (1) 2001 年 9 月下旬修筑完成一期围堰,完成基坑闭气和排水,江水由左岸束窄的河床导流。至 11 月底,完成高喷灌浆、橡胶坝基座、护坦、海漫、消力池等砼浇筑及浆砌石砌筑。 (2) 2001 年 12 月下旬修筑完成二期围堰,至 2002 年 3 月下旬完成泄洪冲砂闸、通航孔的圬工及砼浇筑。 3. 1. 1 围堰方案设计 (1) 一期导流工程沙包围堰:一期导流工程围右岸橡胶坝长 200m ,结构设计如图 1 所示,尼龙袋装砂砾石 3105m3 ;袋装粘土土方 1842m3 ;抛石护坡 1909m3。 图 1 橡胶坝剖面图 (2) 二期导流工程土石方围堰: 二期导流工程围左岸泄洪冲砂闸、通航孔,上下游围堰各长 155m ,纵向长 105m ,结构设计如图 2 所示, 工程量为 41325m3。 3. 1. 2 导流工程投资按当地水利水电建筑预算定额计算,采用方案一时,导流工程总投资为 132. 1 万元。 3. 2 方案二 根据所提供的地形、地质、水文资料及工程量,本工程采用两期两段的导流施工方法。一期围堰围左岸泄洪冲砂闸、通航孔及 30m 的橡胶坝,一期施工时段为:2001 年 9 月份至2002 年 1 月 28 日,完成的工程形象为:泄洪冲砂闸 42. 500m 以下项目,包括油压启闭机及人字门的安装调试、30m 橡胶坝砼。二期围堰围右岸剩余部分的橡胶坝施工时段为 2002 年 2 月 28 日到 4 月 13 日,完成的工程形象为橡胶坝工程及验收,工程可确保在 5 月 1 日前达到蓄水条件,5 月中旬具备竣工验收条件。 3. 2. 1 一期导流施工 (1) 一期导流围堰堰体采用土方填筑,块石护坡,以确保堰体稳定、防渗及抗冲刷,上下游围堰轴线长均为 112m ,纵向围堰长 90m ,堰顶高程为 34. 000 ,堰顶宽为 5m ,堰内可满足泄洪冲砂闸、通航孔及 30m 橡胶坝的施工。本方案一期导流河道宽比原方案宽 88m ,在同样水位 33. 000m 条件下过流面积为 353m2 ,根据流量 240m3/ s 及水位 33. 000m 算得流速为 0. 6m/ s ,流速较小,冲刷影响较小。 (2) 围堰底部覆盖层防渗处理。定喷防渗墙钻孔孔径为 150mm ,孔距为 1500mm ,钻孔深度入岩 0. 8m ,如采用砂石围堰,定喷高度应达到 33. 000m 高程以上,采用粘土围堰则定喷高度达到 30. 000m 高程。 (3) 主要工程量: 一期土方填筑 26896. 35m3 ; 戗堤 2084. 175m3 ;抛石护坡 1978. 2m3 ;高喷防渗墙 2432m3 ;高喷钻孔 1859m3 ;一期围堰拆除 26376m3。 图 2 围堰剖面图 3. 2. 2 二期导流 (1) 二期导流工程土石方围堰。二期导流工程围右岸 173m 橡胶坝。上、下游围堰轴线各长 189m ,纵向围堰长 70m ,堰顶高程 33. 500m ,堰体高度 3. 5m。导流河道从冲砂闸及船闸通过,经计算,流速约为 1. 33m/ s ,冲砂闸部份不考虑河床的冲刷影响,因此该围堰也可满足施工要求。 (2) 考虑到二期基坑开挖标高为 30. 000m ,二...
