CAD动态面积标注 自动修改房间面积标注 计算量快人一步

在 CAD 绘图过程中，计算图形面积是一项常见需求。使用创建边界（BO）命令结合相关操作，能够高效、准确地计算动态面积，尤其适用于复杂图形。下面为您详细介绍操作步骤。

一、创建边界（BO）

1. 打开 CAD 软件并打开包含需要计算面积图形的文件。

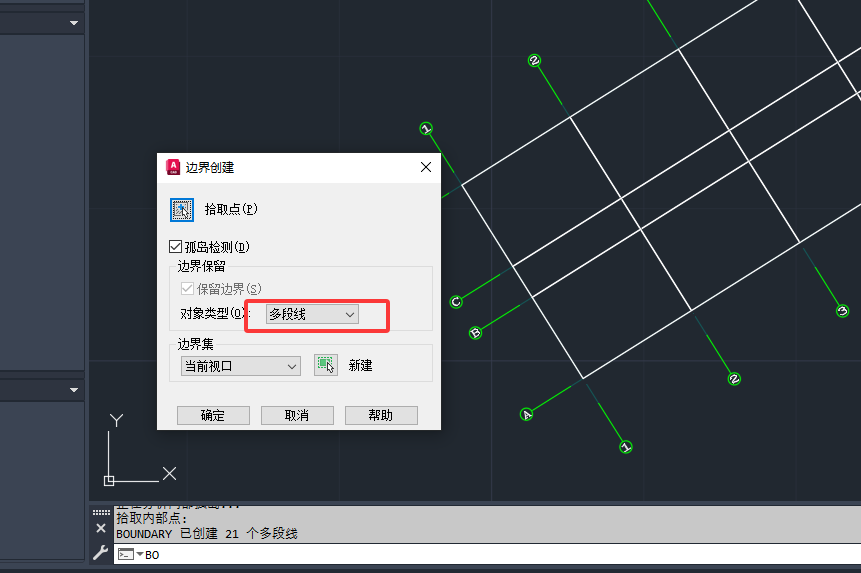

1. 在命令行输入 “BO”，然后按下回车键，此时会弹出 “边界创建” 对话框。

1. 在 “边界创建” 对话框中，“对象类型” 默认选择 “多段线”（若后续有特殊需求，也可选择 “面域”，这里以多段线为例）。“孤岛检测” 选项根据图形情况决定是否勾选，如果图形内部没有嵌套的封闭区域（孤岛），可不勾选；若存在孤岛，勾选后可准确识别并计算包含孤岛的面积。

1. 点击 “拾取点” 按钮，此时鼠标指针会变成一个小方块。在需要计算面积的图形内部任意位置单击，CAD 会自动分析并创建一个封闭的多段线边界，该边界与图形的实际边界重合。按回车键结束拾取点操作，完成边界创建。
2.

二、添加面积标注

1. 创建完边界后，输入多行文字命令 “MTEXT”，按下回车键。在绘图区域指定一个位置来放置面积标注文字，此时会弹出 “文字编辑器” 对话框。

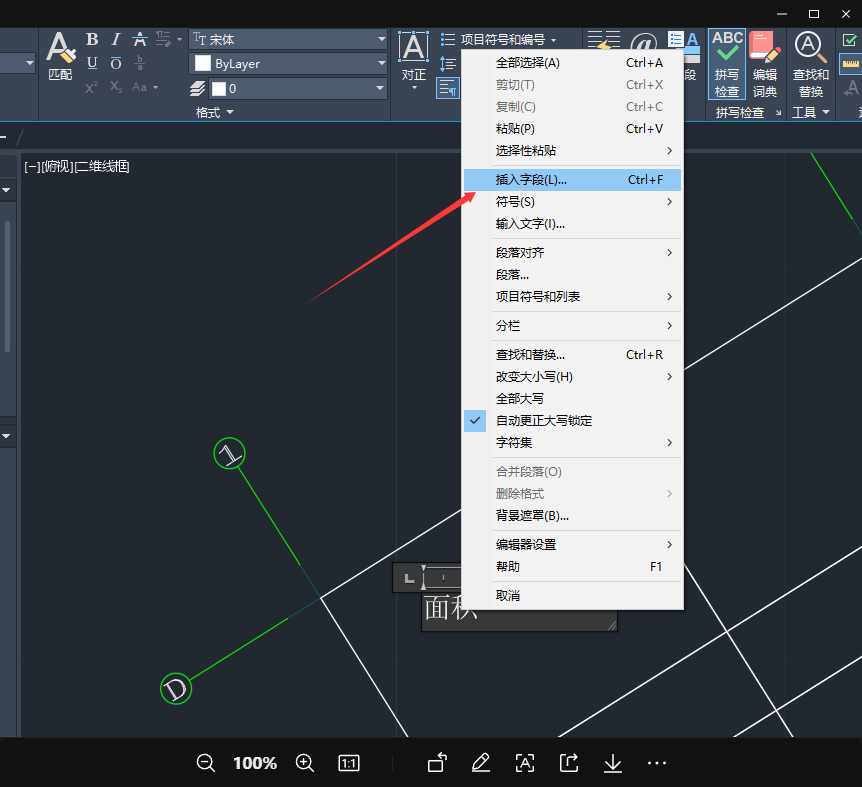

1. 在 “文字编辑器” 对话框中，输入 “面积:”。然后，在对话框内点击鼠标右键，选择 “插入字段” 选项。
2.

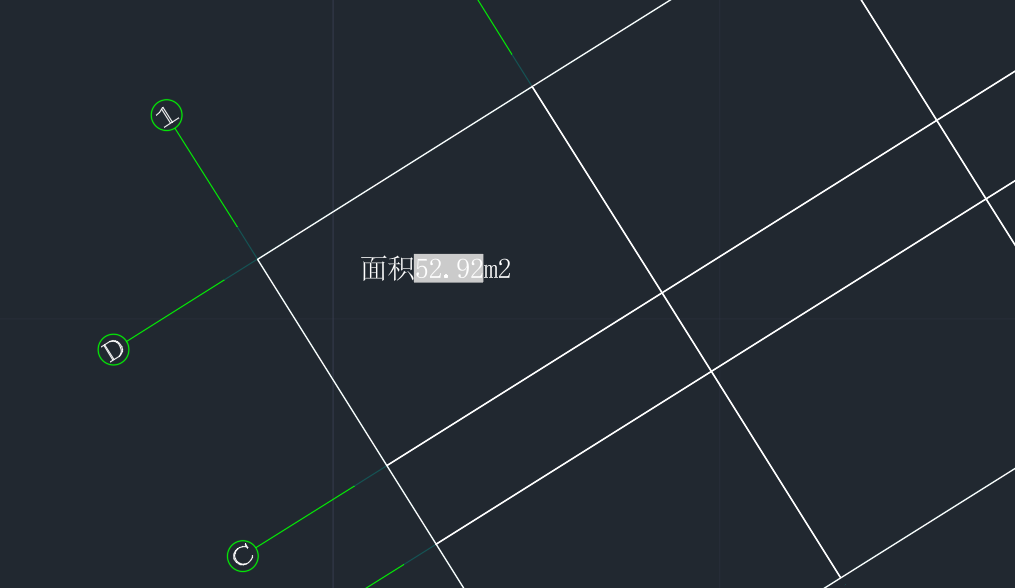

1. 在弹出的 “字段” 对话框中，“对象类型” 选择刚刚创建的边界（多段线），“特性” 选择 “面积”。在 “格式” 处，根据需求选择合适的小数位数，以控制面积数值的显示精度。通过窗口的预览，可知该内容默认单位通常为平方毫米，若需要转换单位，可在 “其他格式” 中添加转化系数和后缀进行单位的转换。例如，若要将单位从平方毫米转换为平方米，添加系数 “1e-6” 和后缀 “m²” ，设置完成后点击 “确定” 按钮。此时，面积标注文字就会显示当前图形的面积数值。
2.

3.

三、实现动态面积更新

1. 当图形发生变化（如使用拉伸命令 “STRETCH” 对图形进行拉伸等编辑操作）后，为了使面积标注能够实时更新显示变化后的面积数值，在命令行输入 “RE”（重生成命令），然后按下回车键。此时，面积标注的数值会根据图形的变化自动更新，始终显示最新的面积值。

通过以上步骤，您可以在 CAD 中利用创建边界（BO）命令实现动态面积的计算与标注更新，提高绘图和面积计算的效率与准确性。在实际操作中，需注意准确创建边界以及合理设置字段格式和单位转换等参数。
