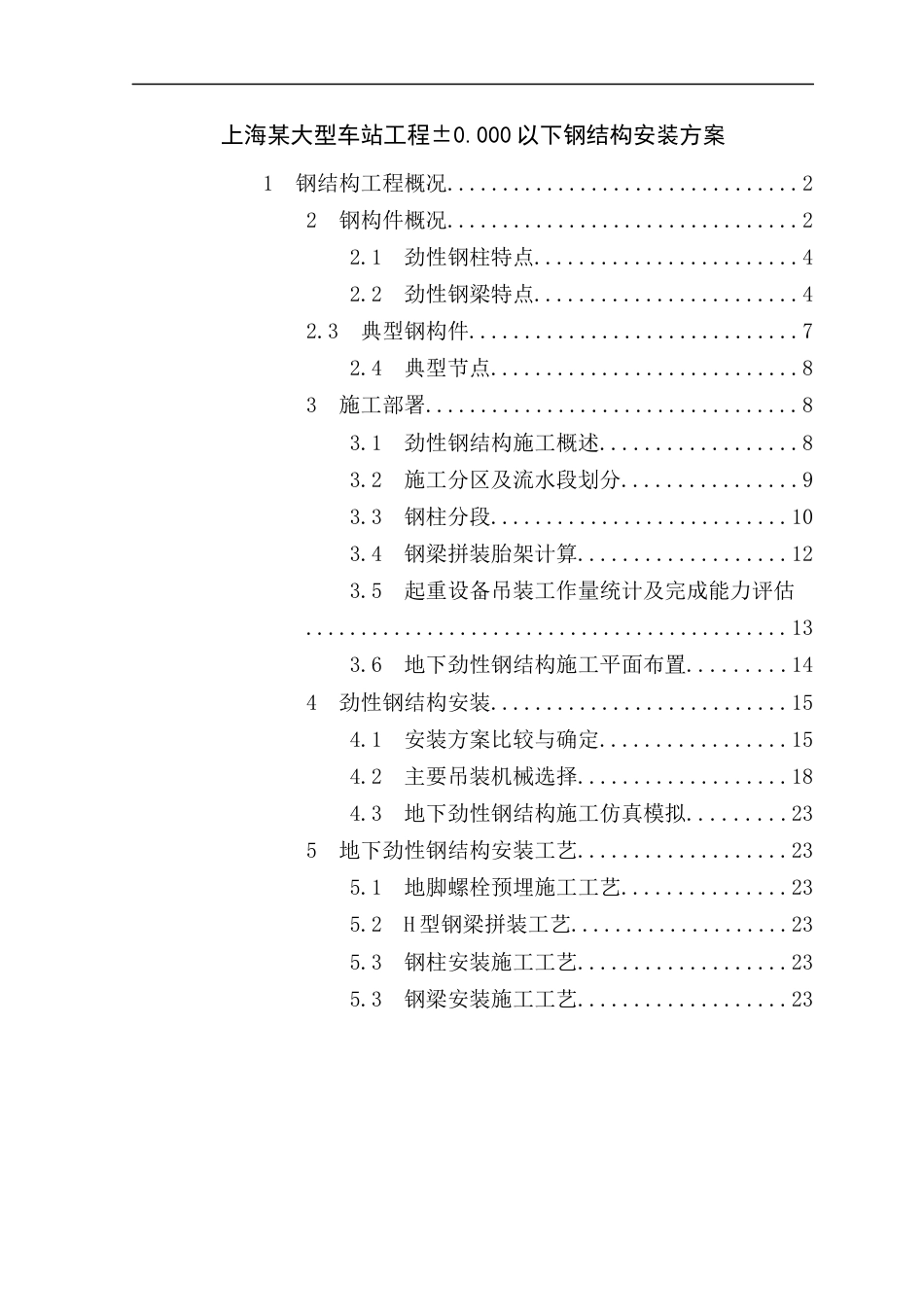

上海某大型车站工程±0.000 以下钢结构安装方案1 钢结构工程概况................................22 钢构件概况................................22.1 劲性钢柱特点........................42.2 劲性钢梁特点........................42.3 典型钢构件..............................72.4 典型节点............................83 施工部署..................................83.1 劲性钢结构施工概述..................83.2 施工分区及流水段划分................93.3 钢柱分段...........................103.4 钢梁拼装胎架计算...................123.5 起重设备吊装工作量统计及完成能力评估............................................133.6 地下劲性钢结构施工平面布置.........144 劲性钢结构安装...........................154.1 安装方案比较与确定.................154.2 主要吊装机械选择...................184.3 地下劲性钢结构施工仿真模拟.........235 地下劲性钢结构安装工艺...................235.1 地脚螺栓预埋施工工艺...............235.2 H 型钢梁拼装工艺....................235.3 钢柱安装施工工艺...................235.3 钢梁安装施工工艺...................231 钢结构工程概况±0.000 以下钢结构工程主要包括Ⅰ区主站房-2.550m 轨道层钢框架结构以及-4.750m 夹层公交上客平台劲性钢梁。轨道层结构主要承受列车动力荷荷载的柱采用矩形钢管内灌混凝土柱或型钢外包混凝土柱，主要承受列车动力荷载的梁采用劲性混凝土梁。矩形钢管混凝土柱标高从-11.700 开始，型钢混凝土柱标高从-13.100 开始，1-21 轴从-12.600开始。劲性钢柱材质为 Q345GJC，劲性钢梁材质为 Q345B，钢柱与钢梁连接采用全刚接，焊缝等级为全熔透一级焊缝。2 钢构件概况±0.000 以下钢构件主要包括了劲性钢柱和劲性钢梁，劲性钢柱有内灌混凝土柱或型钢外包混凝土柱。劲性钢柱截面为箱型柱，其中箱型柱最大截面为□1400x1400x54x54，分段后最大重量为 22.8t。H 型柱最大截面为 H1200x800x40x50，分段后最大重量为 10.5t。(见下表 2.1-1劲性钢柱特点一览表)。劲性钢梁截面为 H 型钢梁，H 型钢梁最大截面为H2260x1200x60x70，最大重量为 58.1t。2.1 劲性钢柱特点表 2.1-1 劲性钢柱特点一览表序号编号型号/规格数量标高形式材质-2.55m 轨道层劲性钢结构-4.75m 局部夹层次劲性钢梁构图 2.1-1 主站房效果图图 2.1-2 地下劲性结构效果图-2.55m 轨道层次劲性钢结构1GZ1-50□1400x1400x50x5086-11.7～-2.55钢管内灌混凝土柱Q345GJC2GZ1-54□1400x1400x54x546Q345GJC3GZ2-50□1400x1400x50x5032Q345GJC4GZ3-50□1400x1000x50x5032Q345GJC5GZ4H1200x800x50x502-12.6～-2.55型钢外包混凝土柱Q345GJC6GZ1b-50□1400x1400x50x504钢管内灌混凝土柱Q345GJC7GZ1a-50□1400x1400x50x5048-11.7～-0.15Q345GJC8GZ1a-54□1400x1400x54x544Q345GJC9GZ3a-50□1400x1000x50x5012Q345GJC10GZ4bH1200x800x50x5030-13.1～-2.55型钢外包混凝土柱Q345GJC11GZ4aH1200x800x50x502-12.6～-0.15Q345GJC2.2 劲性钢梁特点表 2.1-2 劲性钢梁特点一览表序号分布编号型号/规格单位重t/m跨度(m)单榀重t数量材质1-2.550轨道层劲性梁GV-KL1H2060x800x60x701.782442.854Q345B222.640.340Q345B32137.440Q345B41832.140Q345B5GV-KL2H2060x800x50x601.732441.56Q345B622.639.14Q345B72136.34Q345B81831.14Q345B9GV-KL3H1460x800x50x601.282430.79Q345B10GV-KL4H960x800x50x601.0810.4511.32Q345B序号分布编号型号/规格单位重t/m跨度(m)单榀重t数量材质119.3510.12Q345B1255.42Q345B13GH-KL1H2260x1200x60x702.3325.0558.18Q345B1421.549.88Q345B152148.68Q345B1614.232.916Q345B171227.88Q345B1811.526.64Q345B193.27.45Q345B20GH-KL4H1560x660x50x601.182124.94Q345B218.610.23Q345B224.14.863Q345B23GH-KL2H2260x800x50x601.5925.0539.92Q345B2421.534.314Q345B252133.44Q345B2614.222.64Q345B271219.12Q345B2811.518.32Q345B293.25.11Q345B30GH-KL3H1560x800x50x60...
