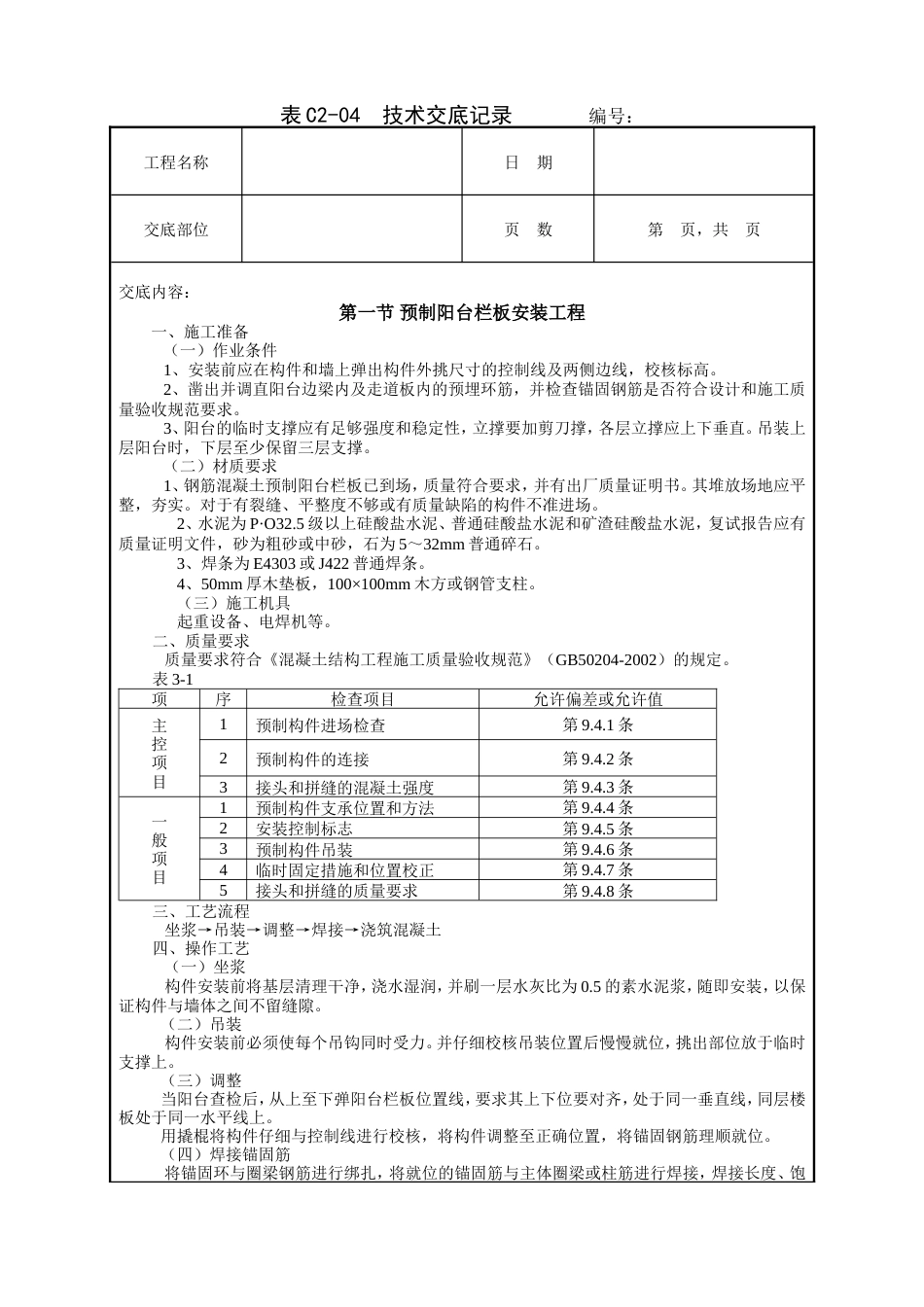

表 C2-04 技术交底记录 编号：工程名称日 期交底部位页 数第 页，共 页交底内容：第一节 预制阳台栏板安装工程一、施工准备 （一）作业条件 1、安装前应在构件和墙上弹出构件外挑尺寸的控制线及两侧边线，校核标高。 2、凿出并调直阳台边梁内及走道板内的预埋环筋，并检查锚固钢筋是否符合设计和施工质量验收规范要求。 3、阳台的临时支撑应有足够强度和稳定性，立撑要加剪刀撑，各层立撑应上下垂直。吊装上层阳台时，下层至少保留三层支撑。 （二）材质要求 1、钢筋混凝土预制阳台栏板已到场，质量符合要求，并有出厂质量证明书。其堆放场地应平整，夯实。对于有裂缝、平整度不够或有质量缺陷的构件不准进场。2、水泥为 P·O32.5 级以上硅酸盐水泥、普通硅酸盐水泥和矿渣硅酸盐水泥，复试报告应有质量证明文件，砂为粗砂或中砂，石为 5～32mm 普通碎石。3、焊条为 E4303 或 J422 普通焊条。4、50mm 厚木垫板，100×100mm 木方或钢管支柱。（三）施工机具起重设备、电焊机等。二、质量要求 质量要求符合《混凝土结构工程施工质量验收规范》（GB50204-2002）的规定。表 3-1项序检查项目允许偏差或允许值主控项目1预制构件进场检查第 9.4.1 条2预制构件的连接第 9.4.2 条3接头和拼缝的混凝土强度第 9.4.3 条一般项目1预制构件支承位置和方法第 9.4.4 条2安装控制标志第 9.4.5 条3预制构件吊装第 9.4.6 条4临时固定措施和位置校正第 9.4.7 条5接头和拼缝的质量要求第 9.4.8 条三、工艺流程 坐浆→吊装→调整→焊接→浇筑混凝土四、操作工艺 （一）坐浆 构件安装前将基层清理干净，浇水湿润，并刷一层水灰比为 0.5 的素水泥浆，随即安装，以保证构件与墙体之间不留缝隙。 （二）吊装 构件安装前必须使每个吊钩同时受力。并仔细校核吊装位置后慢慢就位，挑出部位放于临时支撑上。 （三）调整 当阳台查检后，从上至下弹阳台栏板位置线，要求其上下位要对齐，处于同一垂直线，同层楼板处于同一水平线上。 用撬棍将构件仔细与控制线进行校核，将构件调整至正确位置，将锚固钢筋理顺就位。 （四）焊接锚固筋 将锚固环与圈梁钢筋进行绑扎，将就位的锚固筋与主体圈梁或柱筋进行焊接，焊接长度、饱表 C2-04 技术交底记录 编号：工程名称日 期交底部位页 数第 页，共 页满度符合焊接要求。 （五）浇筑混凝土 当办理完钢筋隐检手续后，与圈梁或楼板等混凝土同时进行浇筑，浇筑过程中注意勿碰动钢筋，混凝土要振捣密实，表面抹平，混凝土强度等级符合设计要求。 （六）阳台栏板安装 当阳台查检后，从上至下弹阳台栏板位置线，要求其上下位置要对齐，处于同一垂直线，同层楼板处于同一水平线上。 （七）栏板焊接 当栏板位置线放完后，按预先画好的阳台栏板图进行安装。要求垂直，平整，竖缝不应小于20mm，阳台栏板缝隙不应小于 20mm，但不大于 30mm。阳台预埋铁与栏板预埋铁用不小于 φ8 的矩形箍进行焊接，间距不大于 25cm，板与板之间用不小于 φ6 的矩形环进行连接，间距不大于25cm。焊缝质量必须符合现行焊接工艺标准要求。签字栏 技术负责人： 交底人： 接交人：
