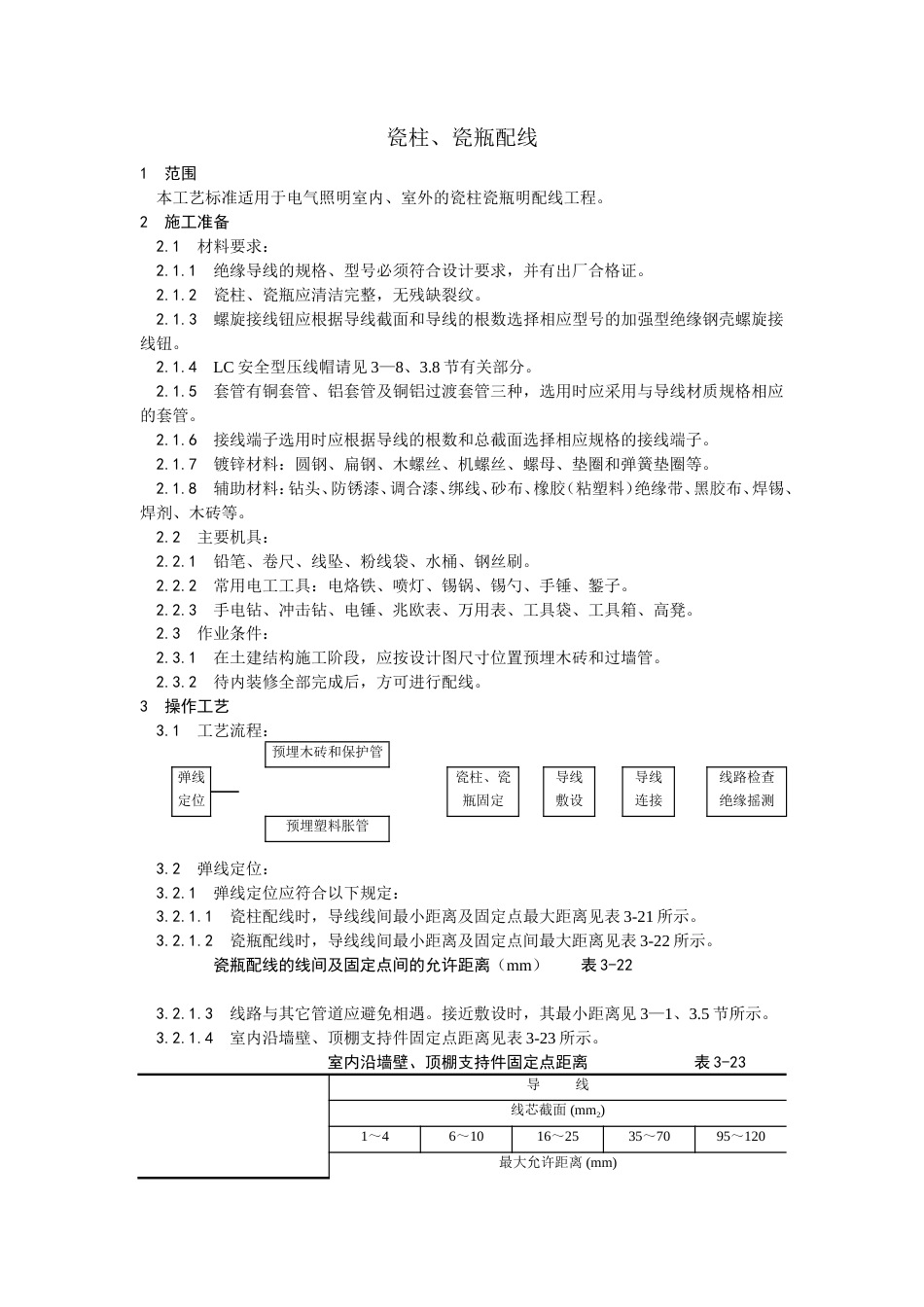

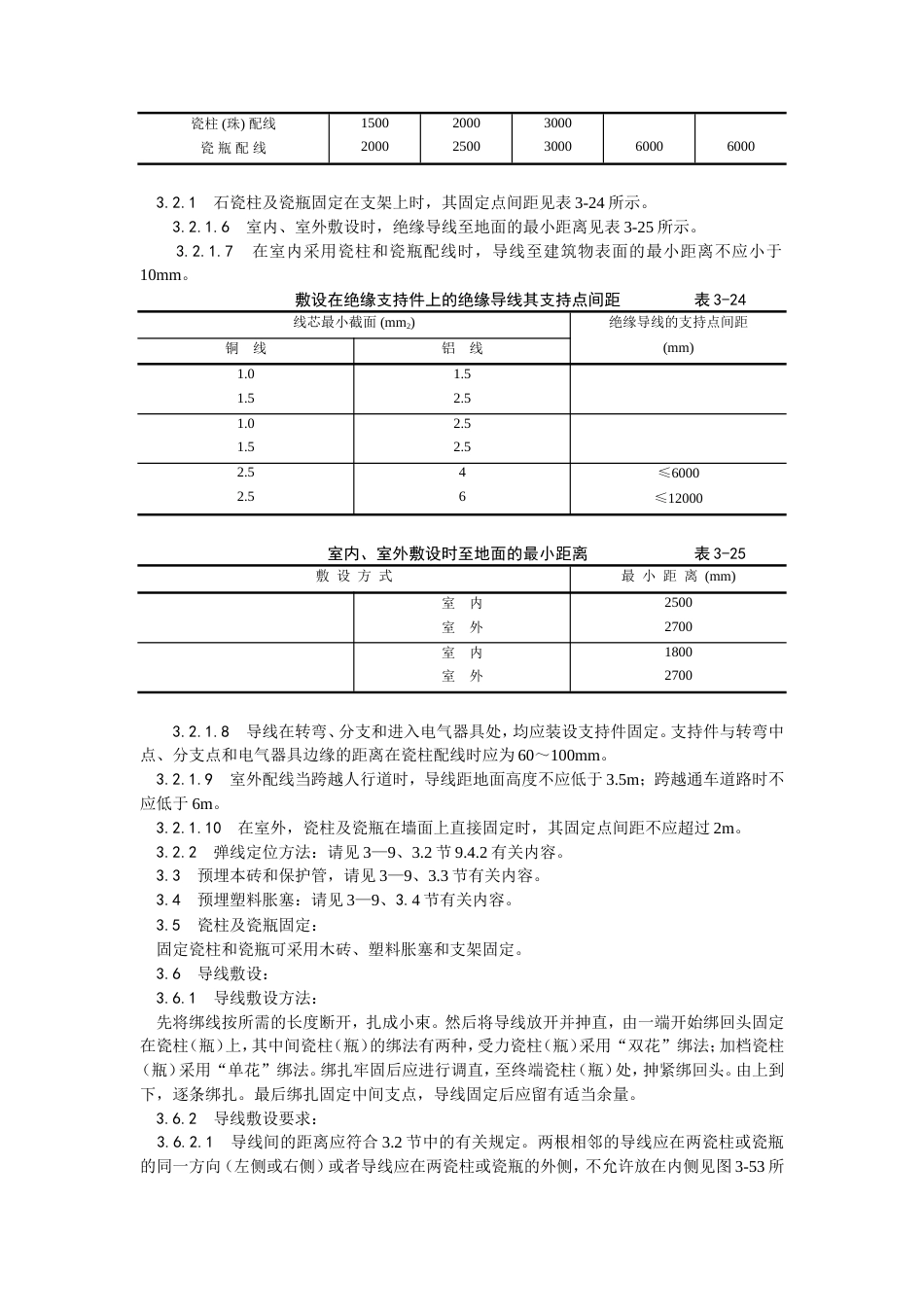

瓷柱、瓷瓶配线1 范围 本工艺标准适用于电气照明室内、室外的瓷柱瓷瓶明配线工程。2 施工准备 2.1 材料要求： 2.1.1 绝缘导线的规格、型号必须符合设计要求，并有出厂合格证。 2.1.2 瓷柱、瓷瓶应清洁完整，无残缺裂纹。 2.1.3 螺旋接线钮应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。 2.1.4 LC 安全型压线帽请见 3—8、3.8 节有关部分。 2.1.5 套管有铜套管、铝套管及铜铝过渡套管三种，选用时应采用与导线材质规格相应的套管。 2.1.6 接线端子选用时应根据导线的根数和总截面选择相应规格的接线端子。 2.1.7 镀锌材料：圆钢、扁钢、木螺丝、机螺丝、螺母、垫圈和弹簧垫圈等。 2.1.8 辅助材料：钻头、防锈漆、调合漆、绑线、砂布、橡胶（粘塑料）绝缘带、黑胶布、焊锡、焊剂、木砖等。 2.2 主要机具： 2.2.1 铅笔、卷尺、线坠、粉线袋、水桶、钢丝刷。 2.2.2 常用电工工具：电烙铁、喷灯、锡锅、锡勺、手锤、錾子。 2.2.3 手电钻、冲击钻、电锤、兆欧表、万用表、工具袋、工具箱、高凳。 2.3 作业条件： 2.3.1 在土建结构施工阶段，应按设计图尺寸位置预埋木砖和过墙管。 2.3.2 待内装修全部完成后，方可进行配线。3 操作工艺 3.1 工艺流程：预埋木砖和保护管弹线瓷柱、瓷导线导线线路检查定位瓶固定敷设连接绝缘摇测预埋塑料胀管 3.2 弹线定位： 3.2.1 弹线定位应符合以下规定： 3.2.1.1 瓷柱配线时，导线线间最小距离及固定点最大距离见表 3-21 所示。 3.2.1.2 瓷瓶配线时，导线线间最小距离及固定点间最大距离见表 3-22 所示。 瓷瓶配线的线间及固定点间的允许距离（mm） 表 3-22 3.2.1.3 线路与其它管道应避免相遇。接近敷设时，其最小距离见 3—1、3.5 节所示。 3.2.1.4 室内沿墙壁、顶棚支持件固定点距离见表 3-23 所示。 室内沿墙壁、顶棚支持件固定点距离 表 3-23导 线线芯截面 (mm2)1～46～1016～2535～7095～120最大允许距离 (mm)瓷柱 (珠) 配线瓷 瓶 配 线15002000200025003000300060006000 3.2.1 石瓷柱及瓷瓶固定在支架上时，其固定点间距见表 3-24 所示。 3.2.1.6 室内、室外敷设时，绝缘导线至地面的最小距离见表 3-25 所示。 3.2.1.7 在室内采用瓷柱和瓷瓶配线时，导线至建筑物表面的最小距离不应小于10mm。 敷设在绝缘支持件上的绝缘导线其支持点间距 表 3-24线芯最小截面 (mm2)绝缘导线的支持点间距铜 线铝 线(mm)1.01.51.52.51.01.52.52.52.52.546≤6000≤12000 室内、室外敷设时至地面的最小距离 表 3-25敷 设 方 式最 小 距 离 (mm)室 内室 外25002700室 内室 外18002700 3.2.1.8 导线在转弯、分支和进入电气器具处，均应装设支持件固定。支持件与转弯中点、分支点和电气器具边缘的距离在瓷柱配线时应为 60～100mm。 3.2.1.9 室外配线当跨越人行道时，导线距地面高度不应低于 3.5m；跨越通车道路时不应低于 6m。 3.2.1.10 在室外，瓷柱及瓷瓶在墙面上直接固定时，其固定点间距不应超过 2m。 3.2.2 弹线定位方法：请见 3—9、3.2 节 9.4.2 有关内容。 3.3 预埋本砖和保护管，请见 3—9、3.3 节有关内容。 3.4 预埋塑料胀塞：请见 3—9、3.4 节有关内容。 3.5 瓷柱及瓷瓶固定： 固定瓷柱和瓷瓶可采用木砖、塑料胀塞和支架固定。 3.6 导线敷设： 3.6.1 导线敷设方法： 先将绑线按所需的长度断开，扎成小束。然后将导线放开并抻直，由一端开始绑回头固定在瓷柱（瓶）上，其中间瓷柱（瓶）的绑法有两种，受力瓷柱（瓶）采用“双花”绑法；加档瓷柱（瓶）采用“单花”绑法。绑扎牢固后应进行调直，至终端瓷柱（瓶）处，抻紧绑回头。由上到下，逐条绑扎。最后绑扎固定中间支点，导线固定后应留有适当余量。 3.6.2 导线敷设要求： 3.6.2.1 导线间的距离应符合 3.2 节中的有关规定。两根相邻的导线应在两瓷柱或瓷瓶的同一方向（左侧或右侧）或者导线应在两瓷柱或瓷瓶的外侧，不允许放在内侧见图 3-53 所示。 3.6.2.2 导线分支时，其分支点必须加装瓷柱或瓷瓶，用以支持分支线的张力，...
