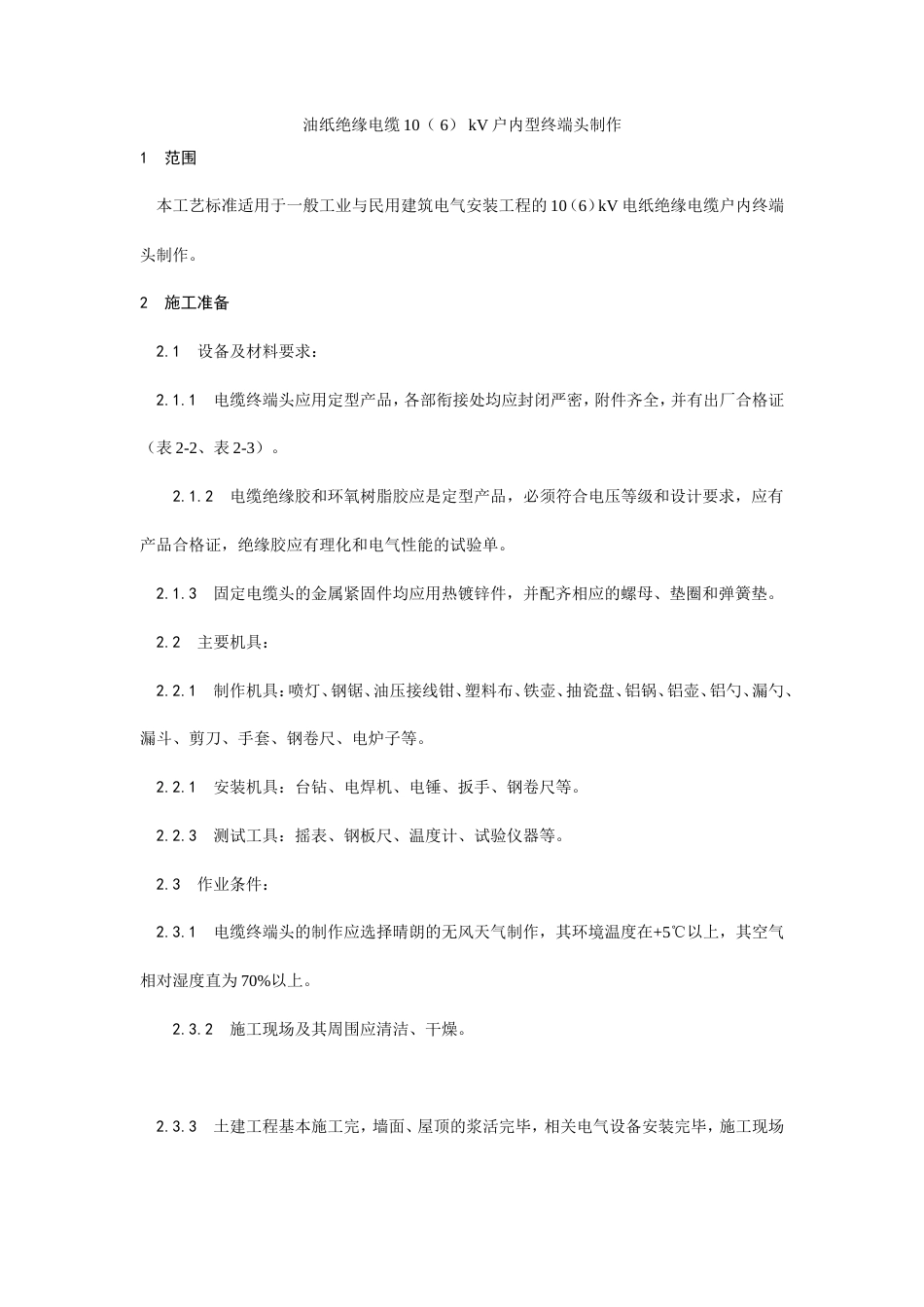

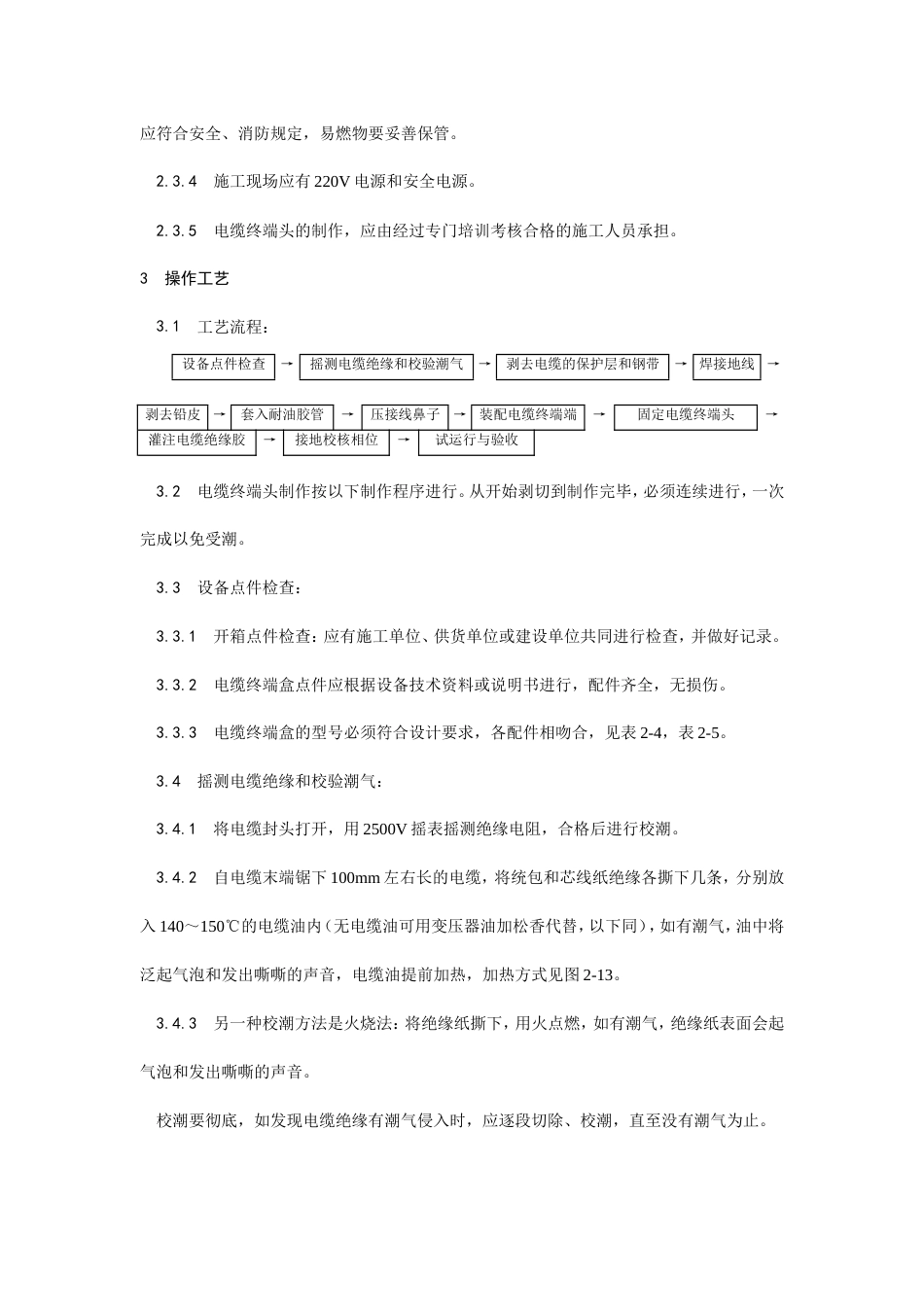

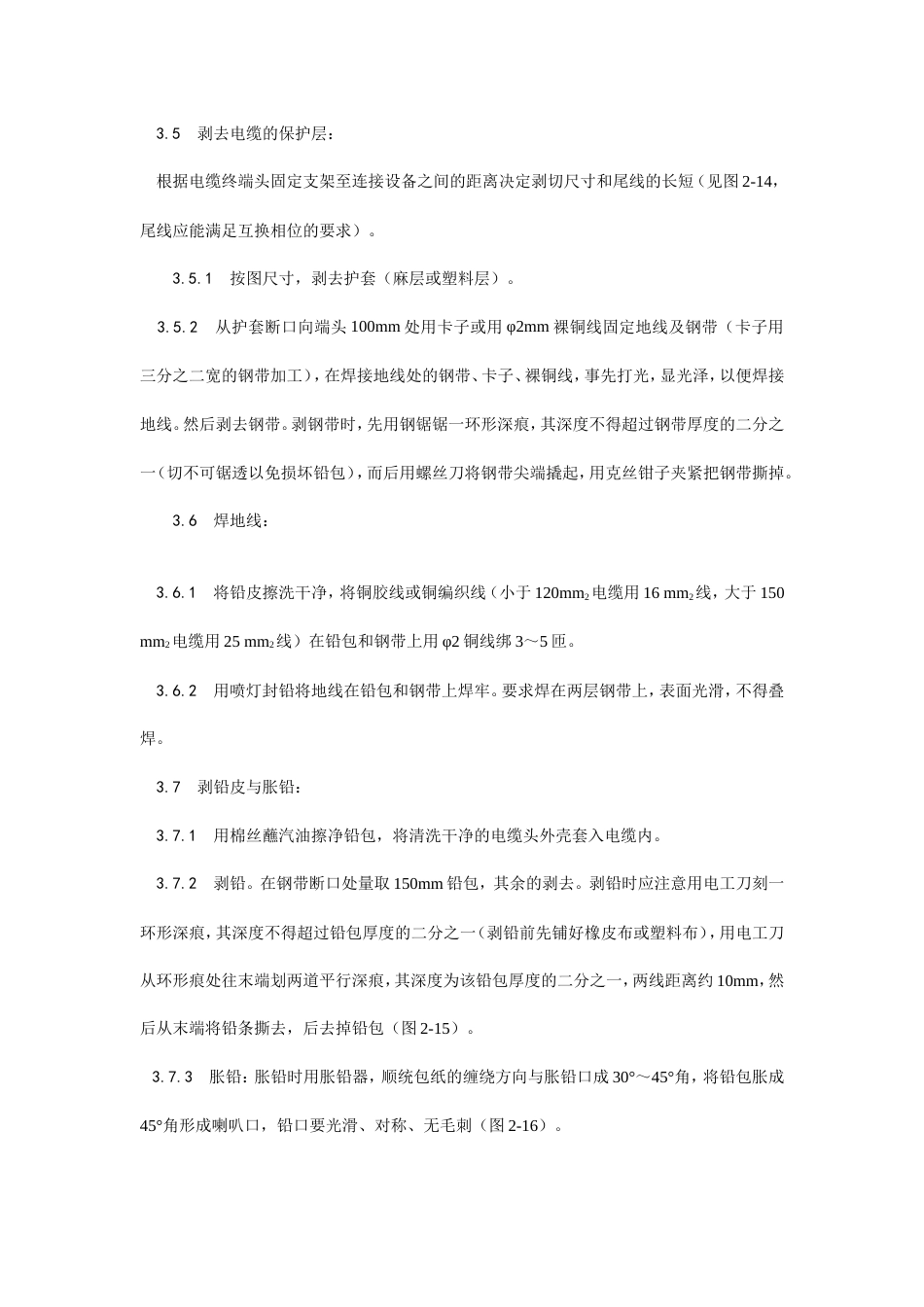

油纸绝缘电缆 10（ 6） kV 户内型终端头制作1 范围 本工艺标准适用于一般工业与民用建筑电气安装工程的 10（6）kV 电纸绝缘电缆户内终端头制作。2 施工准备 2.1 设备及材料要求： 2.1.1 电缆终端头应用定型产品，各部衔接处均应封闭严密，附件齐全，并有出厂合格证（表 2-2、表 2-3）。 2.1.2 电缆绝缘胶和环氧树脂胶应是定型产品，必须符合电压等级和设计要求，应有产品合格证，绝缘胶应有理化和电气性能的试验单。 2.1.3 固定电缆头的金属紧固件均应用热镀锌件，并配齐相应的螺母、垫圈和弹簧垫。 2.2 主要机具： 2.2.1 制作机具：喷灯、钢锯、油压接线钳、塑料布、铁壶、抽瓷盘、铝锅、铝壶、铝勺、漏勺、漏斗、剪刀、手套、钢卷尺、电炉子等。 2.2.1 安装机具：台钻、电焊机、电锤、扳手、钢卷尺等。 2.2.3 测试工具：摇表、钢板尺、温度计、试验仪器等。 2.3 作业条件： 2.3.1 电缆终端头的制作应选择晴朗的无风天气制作，其环境温度在+5℃以上，其空气相对湿度直为 70%以上。 2.3.2 施工现场及其周围应清洁、干燥。 2.3.3 土建工程基本施工完，墙面、屋顶的浆活完毕，相关电气设备安装完毕，施工现场应符合安全、消防规定，易燃物要妥善保管。 2.3.4 施工现场应有 220V 电源和安全电源。 2.3.5 电缆终端头的制作，应由经过专门培训考核合格的施工人员承担。3 操作工艺 3.1 工艺流程：设备点件检查→摇测电缆绝缘和校验潮气→剥去电缆的保护层和钢带→ 焊接地线→剥去铅皮→套入耐油胶管→压接线鼻子→装配电缆终端端→固定电缆终端头→灌注电缆绝缘胶→接地校核相位→试运行与验收 3.2 电缆终端头制作按以下制作程序进行。从开始剥切到制作完毕，必须连续进行，一次完成以免受潮。 3.3 设备点件检查： 3.3.1 开箱点件检查：应有施工单位、供货单位或建设单位共同进行检查，并做好记录。 3.3.2 电缆终端盒点件应根据设备技术资料或说明书进行，配件齐全，无损伤。 3.3.3 电缆终端盒的型号必须符合设计要求，各配件相吻合，见表 2-4，表 2-5。 3.4 摇测电缆绝缘和校验潮气： 3.4.1 将电缆封头打开，用 2500V 摇表摇测绝缘电阻，合格后进行校潮。 3.4.2 自电缆末端锯下 100mm 左右长的电缆，将统包和芯线纸绝缘各撕下几条，分别放入 140～150℃的电缆油内（无电缆油可用变压器油加松香代替，以下同），如有潮气，油中将泛起气泡和发出嘶嘶的声音，电缆油提前加热，加热方式见图 2-13。 3.4.3 另一种校潮方法是火烧法：将绝缘纸撕下，用火点燃，如有潮气，绝缘纸表面会起气泡和发出嘶嘶的声音。 校潮要彻底，如发现电缆绝缘有潮气侵入时，应逐段切除、校潮，直至没有潮气为止。 3.5 剥去电缆的保护层： 根据电缆终端头固定支架至连接设备之间的距离决定剥切尺寸和尾线的长短（见图 2-14，尾线应能满足互换相位的要求）。 3.5.1 按图尺寸，剥去护套（麻层或塑料层）。 3.5.2 从护套断口向端头 100mm 处用卡子或用 φ2mm 裸铜线固定地线及钢带（卡子用三分之二宽的钢带加工），在焊接地线处的钢带、卡子、裸铜线，事先打光，显光泽，以便焊接地线。然后剥去钢带。剥钢带时，先用钢锯锯一环形深痕，其深度不得超过钢带厚度的二分之一（切不可锯透以免损坏铅包），而后用螺丝刀将钢带尖端撬起，用克丝钳子夹紧把钢带撕掉。 3.6 焊地线： 3.6.1 将铅皮擦洗干净，将铜胶线或铜编织线（小于 120mm2电缆用 16 mm2线，大于 150 mm2电缆用 25 mm2线）在铅包和钢带上用 φ2 铜线绑 3～5 匝。 3.6.2 用喷灯封铅将地线在铅包和钢带上焊牢。要求焊在两层钢带上，表面光滑，不得叠焊。 3.7 剥铅皮与胀铅： 3.7.1 用棉丝蘸汽油擦净铅包，将清洗干净的电缆头外壳套入电缆内。 3.7.2 剥铅。在钢带断口处量取 150mm 铅包，其余的剥去。剥铅时应注意用电工刀刻一环形深痕，其深度不得超过铅包厚度的二分之一（剥铅前先铺好橡皮布或塑料布），用电工刀从环形痕处往末端划两道平行深痕，其深度为该铅包厚度的二分之一，两线距离约 10mm，然后从末端将铅条撕去，后去掉铅包（图 2-15...
