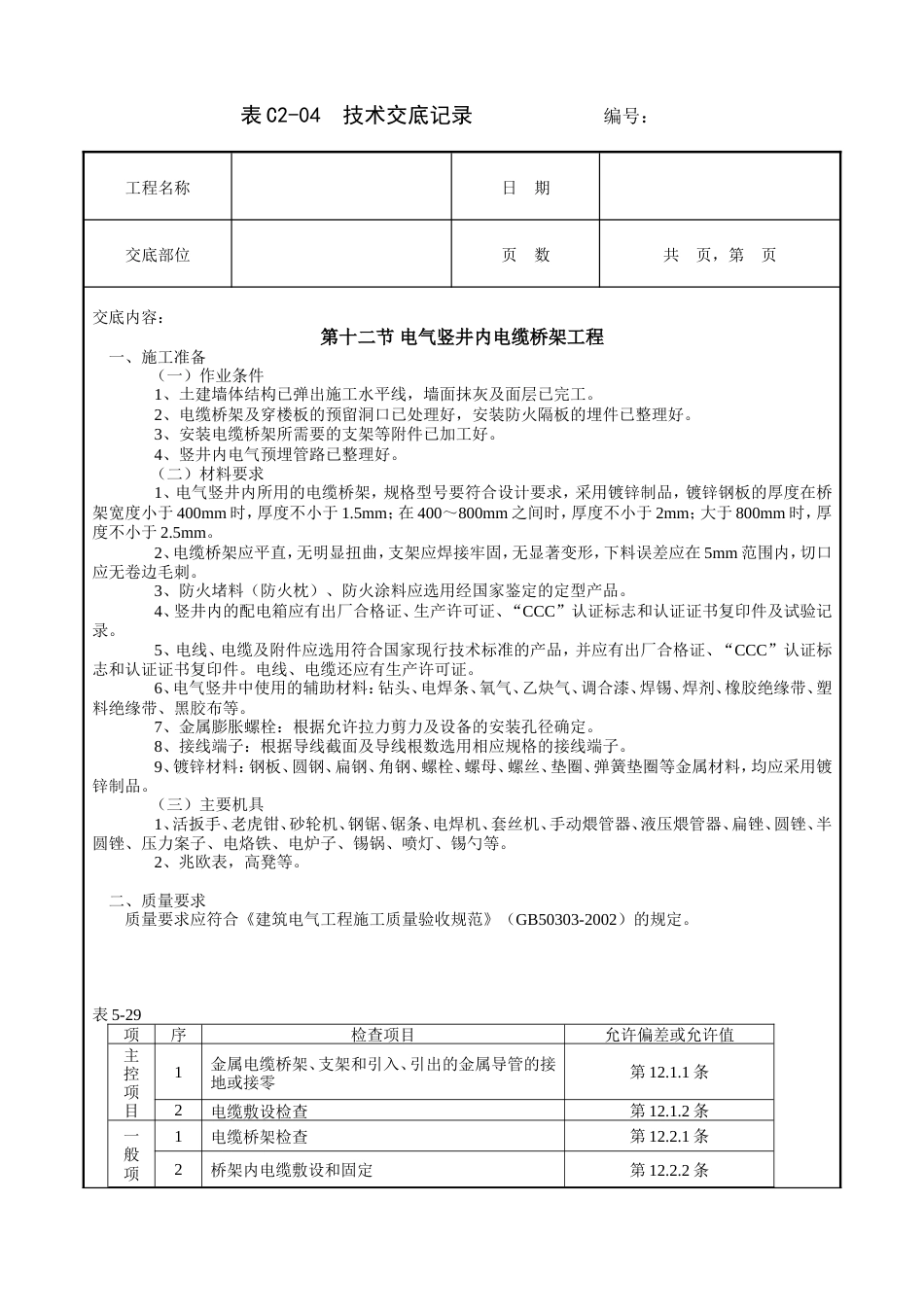

表 C2-04 技术交底记录 编号：工程名称日 期交底部位页 数共 页，第 页交底内容：第十二节 电气竖井内电缆桥架工程 一、施工准备（一）作业条件 1、土建墙体结构已弹出施工水平线，墙面抹灰及面层已完工。 2、电缆桥架及穿楼板的预留洞口已处理好，安装防火隔板的埋件已整理好。 3、安装电缆桥架所需要的支架等附件已加工好。 4、竖井内电气预埋管路已整理好。（二）材料要求 1、电气竖井内所用的电缆桥架，规格型号要符合设计要求，采用镀锌制品，镀锌钢板的厚度在桥架宽度小于 400mm 时，厚度不小于 1.5mm；在 400～800mm 之间时，厚度不小于 2mm；大于 800mm 时，厚度不小于 2.5mm。 2、电缆桥架应平直，无明显扭曲，支架应焊接牢固，无显著变形，下料误差应在 5mm 范围内，切口应无卷边毛刺。 3、防火堵料（防火枕）、防火涂料应选用经国家鉴定的定型产品。 4、竖井内的配电箱应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件及试验记录。 5、电线、电缆及附件应选用符合国家现行技术标准的产品，并应有出厂合格证、“CCC”认证标志和认证证书复印件。电线、电缆还应有生产许可证。 6、电气竖井中使用的辅助材料：钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。 7、金属膨胀螺栓：根据允许拉力剪力及设备的安装孔径确定。 8、接线端子：根据导线截面及导线根数选用相应规格的接线端子。 9、镀锌材料：钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫圈等金属材料，均应采用镀锌制品。（三）主要机具 1、活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺等。 2、兆欧表，高凳等。 二、质量要求 质量要求应符合《建筑电气工程施工质量验收规范》（GB50303-2002）的规定。 表 5-29项序检查项目允许偏差或允许值主控项目1金属电缆桥架、支架和引入、引出的金属导管的接地或接零第 12.1.1 条2电缆敷设检查第 12.1.2 条一般项1电缆桥架检查第 12.2.1 条2桥架内电缆敷设和固定第 12.2.2 条表 C2-04 技术交底记录 编号：工程名称日 期交底部位页 数共 页，第 页目3电缆的首端、末端和分支处的标志牌第 12.2.3 条 三、工艺流程 确定电缆桥架位置→固定支架→桥架安装→配电箱固定 四、操作工艺 （一）确定电缆桥架位置 1、电缆桥架应敷设在安全、干燥、易操作的电气竖井内。 2、按照图纸设计的位置，计算空间尺寸是否满足操作距离的要求，特别是竖井内桥架、配电箱数量较多，尺寸较大、管路较多时，经常出现排列困难，因此必须仔细核对尺寸，必要时与土建配合，进行相应的变更。 3、检查竖井内楼板上预留的洞口位置是否合适，不合适应及时修整、剔凿，使上下楼层所对应的洞口通直不错位，注意不要影响结构。 （二）固定支架 1、固定桥架的支架采用 50×50×5 的角钢，高度为距地面 1500～2000mm，有两种固定方式，一种是用膨胀螺栓固定，一种是采用焊接。 2、桥架下部固定采用 10 号槽钢，槽钢距墙边不小于 50mm，座在楼板的预留洞口，与预埋在洞口的埋件焊接固定或采用膨胀螺栓与楼板固定。在槽钢上固定两根 50×50×5 的角钢，用来直接与桥架连接固定见图5-28。 3、在楼板的下面有预埋件来固定防火隔板，上托防火枕。 4、电气竖井内固定桥架的支架和槽钢的固定方法见图 5-29，材料见表 5-30。电缆支架全长均应有良好的接地，即将支架与墙上预埋的接地埋件焊成一体。表 C2-04 技术交底记录 编号：工程名称日 期交底部位页 数共 页，第 页 图 5-29表 5-30 材料明细表编号名称型号及规格单位数量ⅠⅡ1电缆桥架见工程设计2支架L50×50×5个223支架L50×50×5个224膨胀螺栓M10×80套445固定螺栓M8×40个446螺栓M8×40个447螺母M8个888垫圈8个889槽钢支架Ⅰ10根2210膨胀螺栓M10×80套4411防火隔板钢板 σ=4块112电缆根3313防火堵料14固定角钢L40×40×4m保护管见工程设计根3 5、电气竖井内电缆配线的垂直安装见图 5-30,表 5-31...
