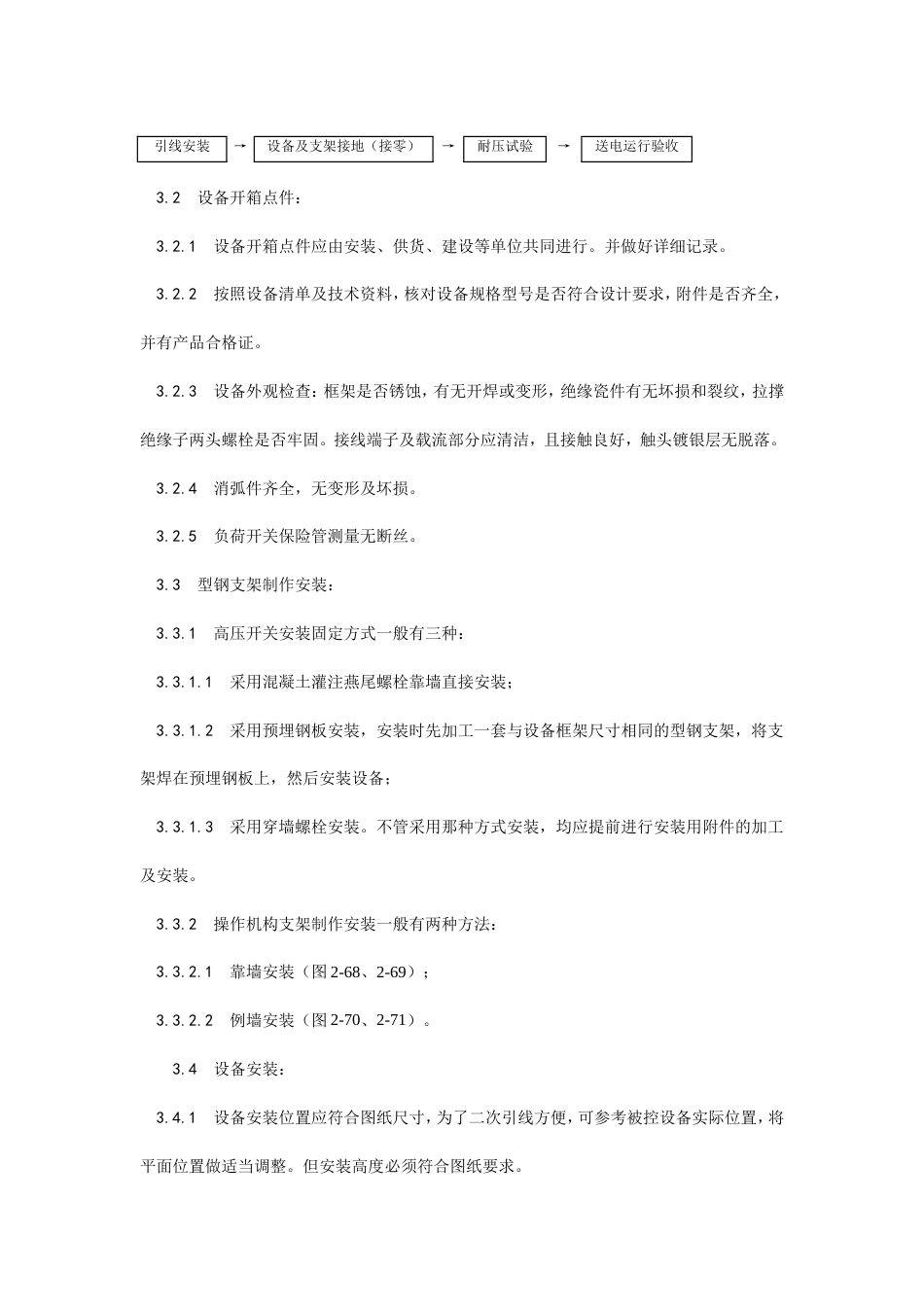

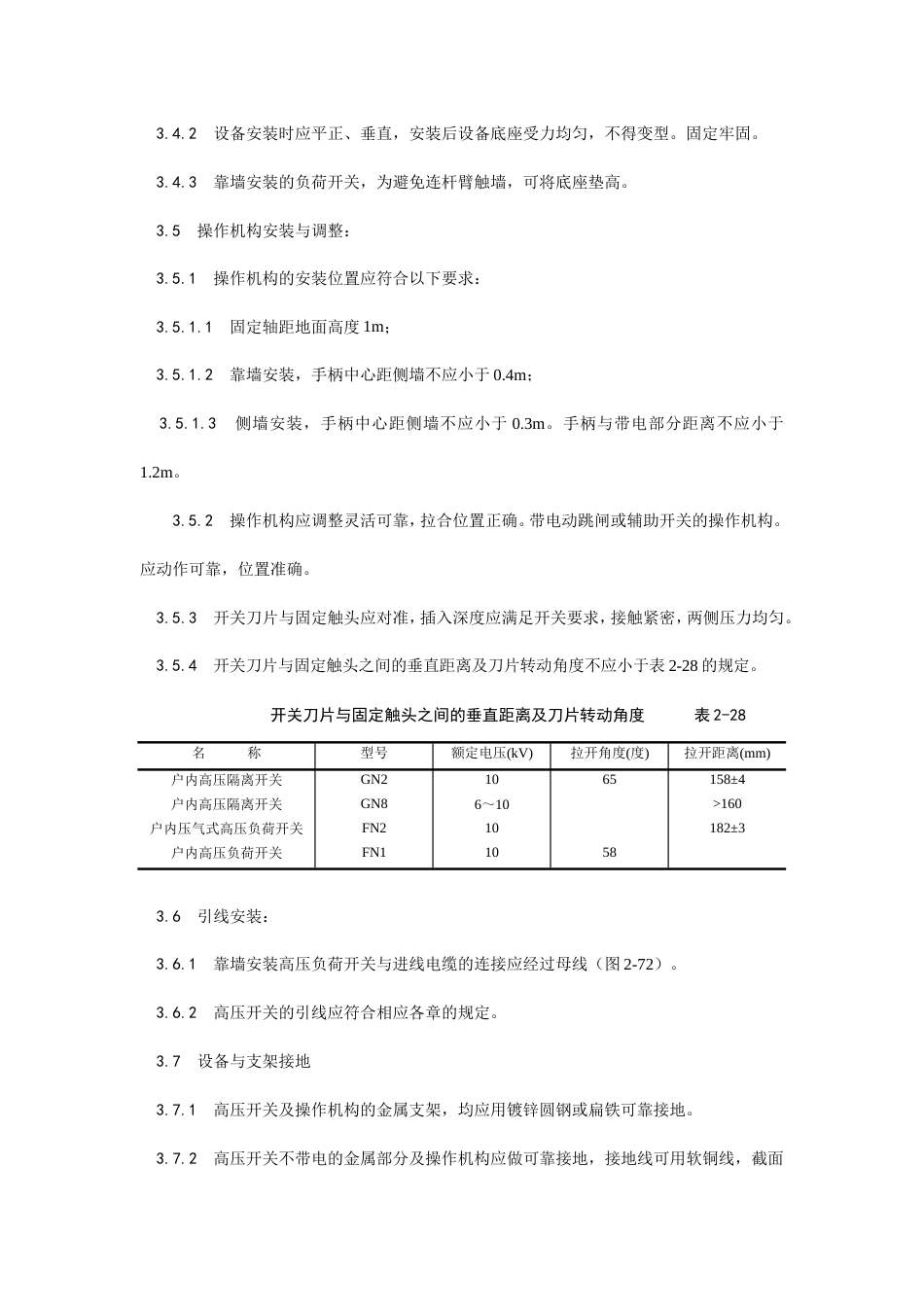

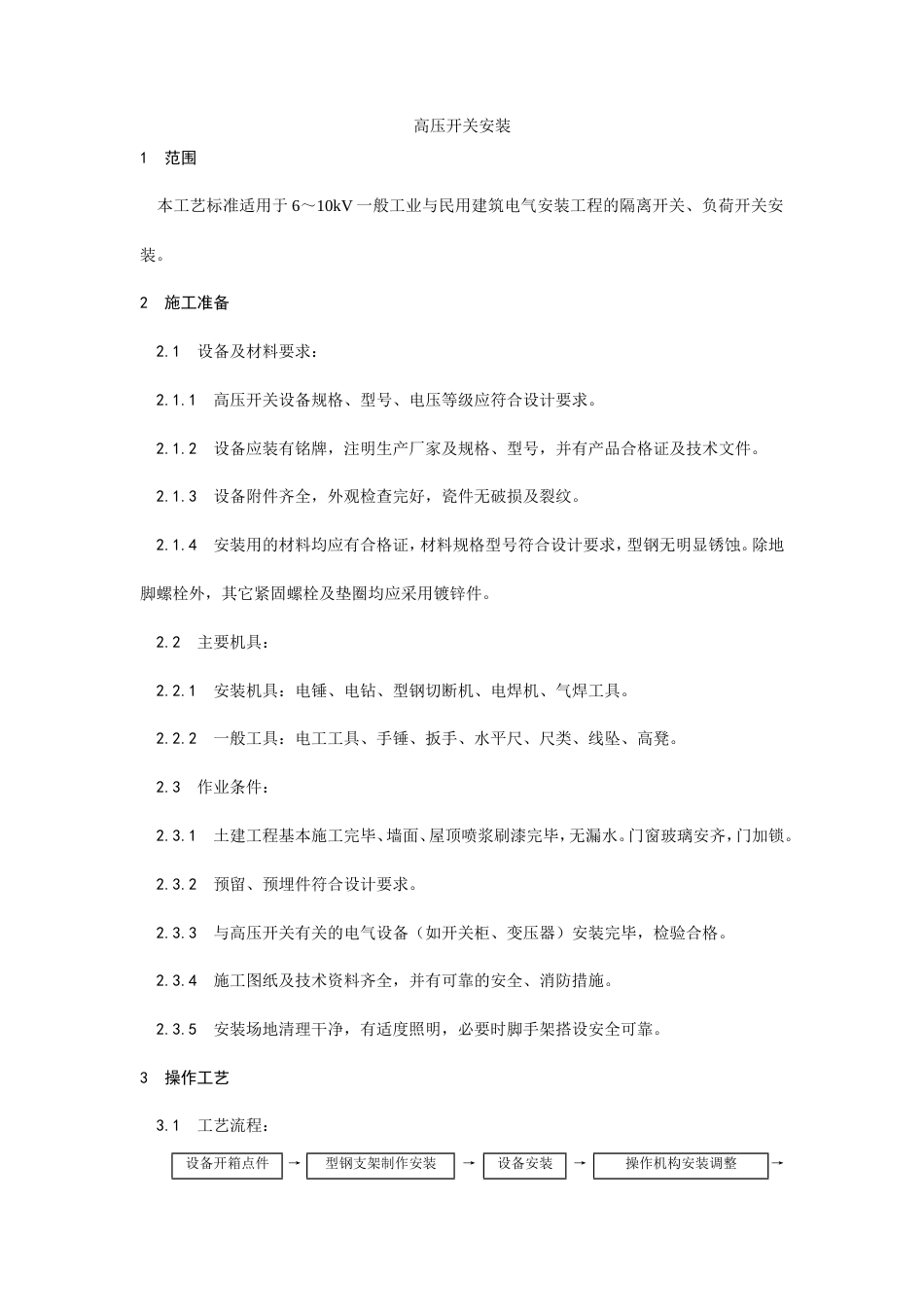

高压开关安装1 范围 本工艺标准适用于 6～10kV 一般工业与民用建筑电气安装工程的隔离开关、负荷开关安装。2 施工准备 2.1 设备及材料要求： 2.1.1 高压开关设备规格、型号、电压等级应符合设计要求。 2.1.2 设备应装有铭牌，注明生产厂家及规格、型号，并有产品合格证及技术文件。 2.1.3 设备附件齐全，外观检查完好，瓷件无破损及裂纹。 2.1.4 安装用的材料均应有合格证，材料规格型号符合设计要求，型钢无明显锈蚀。除地脚螺栓外，其它紧固螺栓及垫圈均应采用镀锌件。 2.2 主要机具： 2.2.1 安装机具：电锤、电钻、型钢切断机、电焊机、气焊工具。 2.2.2 一般工具：电工工具、手锤、扳手、水平尺、尺类、线坠、高凳。 2.3 作业条件： 2.3.1 土建工程基本施工完毕、墙面、屋顶喷浆刷漆完毕，无漏水。门窗玻璃安齐，门加锁。 2.3.2 预留、预埋件符合设计要求。 2.3.3 与高压开关有关的电气设备（如开关柜、变压器）安装完毕，检验合格。 2.3.4 施工图纸及技术资料齐全，并有可靠的安全、消防措施。 2.3.5 安装场地清理干净，有适度照明，必要时脚手架搭设安全可靠。3 操作工艺 3.1 工艺流程：设备开箱点件→型钢支架制作安装→设备安装→操作机构安装调整→引线安装→设备及支架接地（接零）→耐压试验→送电运行验收 3.2 设备开箱点件： 3.2.1 设备开箱点件应由安装、供货、建设等单位共同进行。并做好详细记录。 3.2.2 按照设备清单及技术资料，核对设备规格型号是否符合设计要求，附件是否齐全，并有产品合格证。 3.2.3 设备外观检查：框架是否锈蚀，有无开焊或变形，绝缘瓷件有无坏损和裂纹，拉撑绝缘子两头螺栓是否牢固。接线端子及载流部分应清洁，且接触良好，触头镀银层无脱落。 3.2.4 消弧件齐全，无变形及坏损。 3.2.5 负荷开关保险管测量无断丝。 3.3 型钢支架制作安装： 3.3.1 高压开关安装固定方式一般有三种： 3.3.1.1 采用混凝土灌注燕尾螺栓靠墙直接安装； 3.3.1.2 采用预埋钢板安装，安装时先加工一套与设备框架尺寸相同的型钢支架，将支架焊在预埋钢板上，然后安装设备； 3.3.1.3 采用穿墙螺栓安装。不管采用那种方式安装，均应提前进行安装用附件的加工及安装。 3.3.2 操作机构支架制作安装一般有两种方法： 3.3.2.1 靠墙安装（图 2-68、2-69）； 3.3.2.2 例墙安装（图 2-70、2-71）。 3.4 设备安装： 3.4.1 设备安装位置应符合图纸尺寸，为了二次引线方便，可参考被控设备实际位置，将平面位置做适当调整。但安装高度必须符合图纸要求。 3.4.2 设备安装时应平正、垂直，安装后设备底座受力均匀，不得变型。固定牢固。 3.4.3 靠墙安装的负荷开关，为避免连杆臂触墙，可将底座垫高。 3.5 操作机构安装与调整： 3.5.1 操作机构的安装位置应符合以下要求： 3.5.1.1 固定轴距地面高度 1m； 3.5.1.2 靠墙安装，手柄中心距侧墙不应小于 0.4m； 3.5.1.3 侧墙安装，手柄中心距侧墙不应小于 0.3m。手柄与带电部分距离不应小于1.2m。 3.5.2 操作机构应调整灵活可靠，拉合位置正确。带电动跳闸或辅助开关的操作机构。应动作可靠，位置准确。 3.5.3 开关刀片与固定触头应对准，插入深度应满足开关要求，接触紧密，两侧压力均匀。 3.5.4 开关刀片与固定触头之间的垂直距离及刀片转动角度不应小于表 2-28 的规定。 开关刀片与固定触头之间的垂直距离及刀片转动角度 表 2-28名 称型号额定电压(kV)拉开角度(度)拉开距离(mm)户内高压隔离开关GN21065158±4户内高压隔离开关GN86～10>160户内压气式高压负荷开关FN210182±3户内高压负荷开关FN11058 3.6 引线安装： 3.6.1 靠墙安装高压负荷开关与进线电缆的连接应经过母线（图 2-72）。 3.6.2 高压开关的引线应符合相应各章的规定。 3.7 设备与支架接地 3.7.1 高压开关及操作机构的金属支架，均应用镀锌圆钢或扁铁可靠接地。 3.7.2 高压开关不带电的金属部分及操作机构应做可靠接地，接地线可用软铜线，截面不小于 10mm2。 3.7.3 接地做法应符合相应各章的规定。 3.8 耐压试验：高压开关设备送电前应做工...
