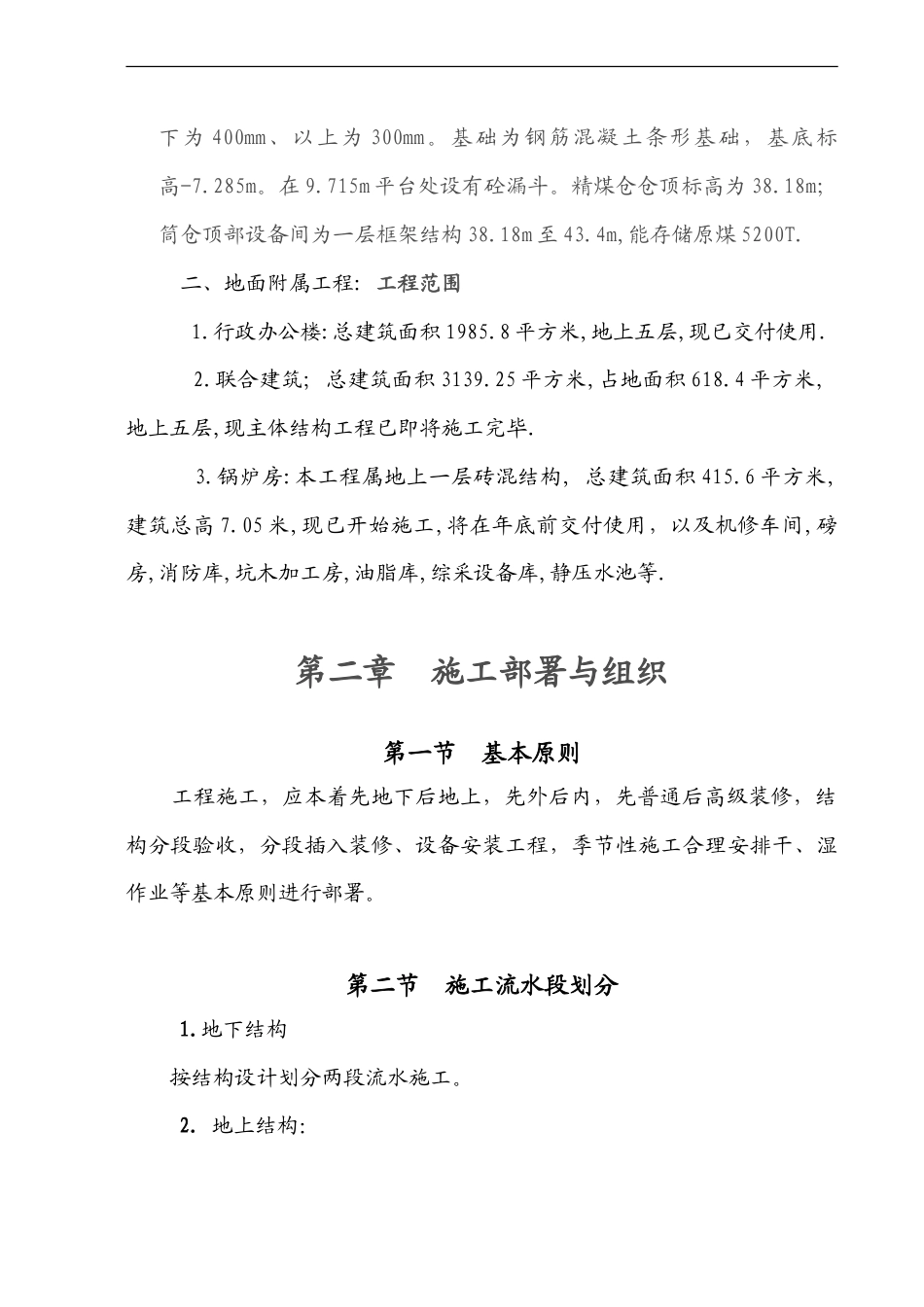

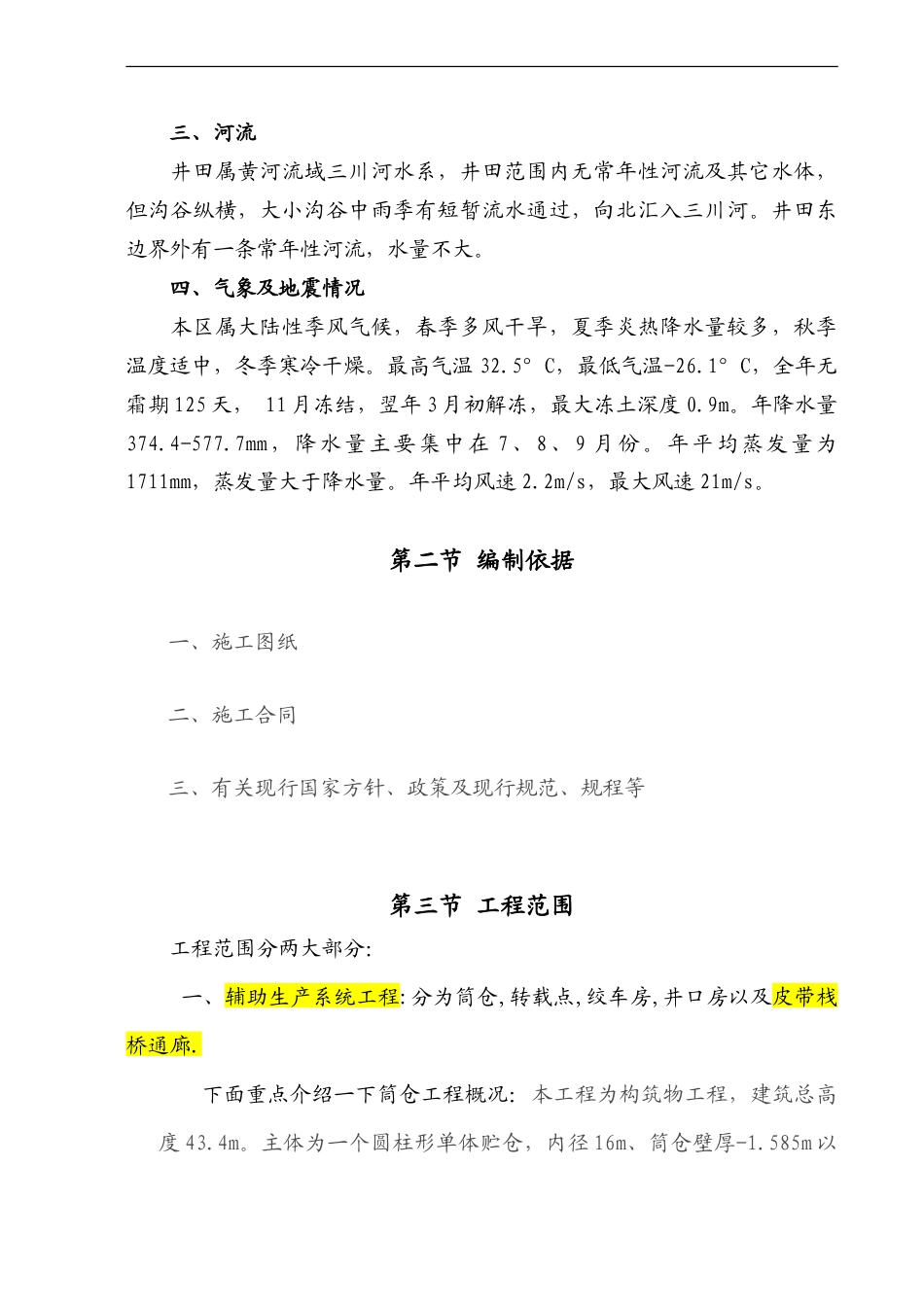

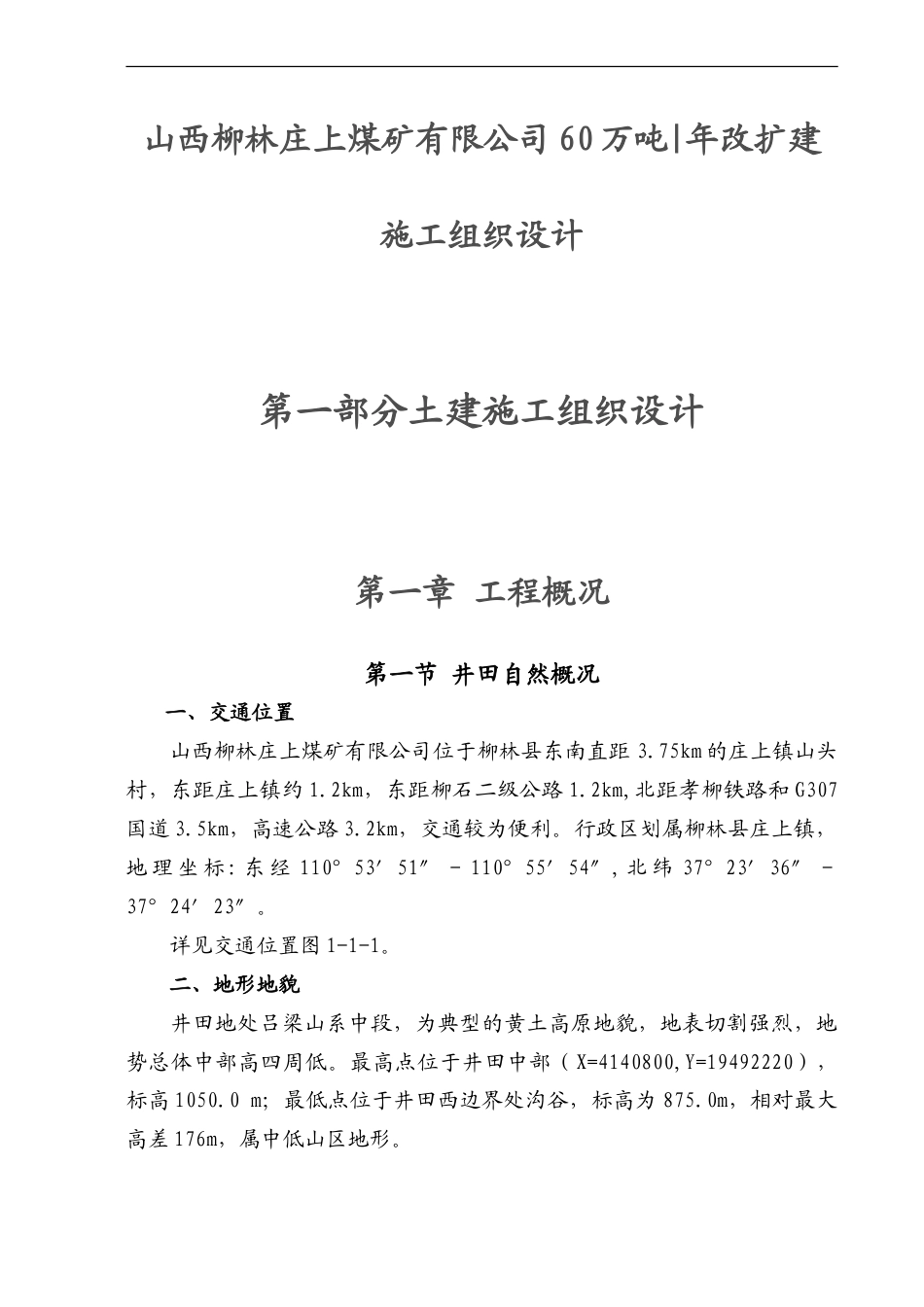

山西柳林庄上煤矿有限公司 60 万吨|年改扩建施工组织设计第一部分土建施工组织设计第一章 工程概况第一节 井田自然概况 一、交通位置山西柳林庄上煤矿有限公司位于柳林县东南直距 3.75km 的庄上镇山头村，东距庄上镇约 1.2km，东距柳石二级公路 1.2km,北距孝柳铁路和 G307国道 3.5km，高速公路 3.2km，交通较为便利。行政区划属柳林县庄上镇，地 理 坐 标 : 东 经 110°53′51″ － 110°55′54″, 北 纬 37°23′36″ －37°24′23″。详见交通位置图 1-1-1。二、地形地貌井田地处吕梁山系中段，为典型的黄土高原地貌，地表切割强烈，地势总体中部高四周低。最高点位于井田中部（X=4140800,Y=19492220），标高 1050.0 m；最低点位于井田西边界处沟谷，标高为 875.0m，相对最大高差 176m，属中低山区地形。三、河流井田属黄河流域三川河水系，井田范围内无常年性河流及其它水体，但沟谷纵横，大小沟谷中雨季有短暂流水通过，向北汇入三川河。井田东边界外有一条常年性河流，水量不大。四、气象及地震情况本区属大陆性季风气候，春季多风干旱，夏季炎热降水量较多，秋季温度适中，冬季寒冷干燥。最高气温 32.5°C，最低气温-26.1°C，全年无霜期 125 天， 11 月冻结，翌年 3 月初解冻，最大冻土深度 0.9m。年降水量374.4-577.7mm，降水量主要集中在 7、8、9 月份。年平均蒸发量为1711mm，蒸发量大于降水量。年平均风速 2.2m/s，最大风速 21m/s。第二节 编制依据 一、施工图纸二、施工合同三、有关现行国家方针、政策及现行规范、规程等第三节 工程范围 工程范围分两大部分： 一、辅助生产系统工程:分为筒仓,转载点,绞车房,井口房以及皮带栈桥通廊.下面重点介绍一下筒仓工程概况：本工程为构筑物工程，建筑总高度 43.4m。主体为一个圆柱形单体贮仓，内径 16m、筒仓壁厚-1.585m 以下为 400mm、以上为 300mm。基础为钢筋混凝土条形基础，基底标高-7.285m。在 9.715m 平台处设有砼漏斗。精煤仓仓顶标高为 38.18m；筒仓顶部设备间为一层框架结构 38.18m 至 43.4m,能存储原煤 5200T. 二、地面附属工程: 工程范围 1.行政办公楼:总建筑面积 1985.8 平方米,地上五层,现已交付使用. 2.联合建筑; 总建筑面积 3139.25 平方米,占地面积 618.4 平方米, 地上五层,现主体结构工程已即将施工完毕. 3.锅炉房:本工程属地上一层砖混结构, 总建筑面积 415.6 平方米,建筑总高 7.05 米,现已开始施工,将在年底前交付使用，以及机修车间,磅房,消防库,坑木加工房,油脂库,综采设备库,静压水池等.第二章 施工部署与组织第一节 基本原则 工程施工，应本着先地下后地上，先外后内，先普通后高级装修，结构分段验收，分段插入装修、设备安装工程，季节性施工合理安排干、湿作业等基本原则进行部署。第二节 施工流水段划分1.地下结构按结构设计划分两段流水施工。2. 地上结构：柱结构划分三段流水施工；3.梁板结构划分三段流水施工第三节 工程主要施工方案选择1.垂直及水平运输机械该工程设塔吊一台，做结构施工垂直运输设备。该塔应于土方施工前即就位。现场水平运输采用机动翻斗车。短距水平运输采用手推车。2.模板采用:柱、顶板梁----多层胶合板.3. 结构、装修工程采用钢管脚手架。4.混凝土工程: 混凝土采用商品混凝土泵送施工。5.搅拌机,用于拌制砌筑及装修砂浆6.大直径钢筋连接:建议采用剥肋直螺纹机械接头第四节 主要劳动力计划主要劳动力计划 工 种按工程施工阶段投入劳动力情况土方地下主体二次结构内装修外装饰竣工收尾放线工222略钢筋工2540"木 工2035"混凝土工1015"架子工1525"电焊工5"壮 工2035"20瓦 工"抹灰工"防水工20"油漆工"8水暖工15"10电 工20"10注：1、高峰人数约 160--180 人； 2、可根据施工进度状况随时调整劳动力配置。第五节 主要机具计划施工机械用量一览表 主要机械设备计划 表 3-2序号机械或设备名称型号规格数量额定功率（KW）生产能力1塔吊3012砼输送泵HBT8029080m3/h3插入震动器HZ-5031.14平板震动器HZ2-512.25钢筋弯曲机WJ40-1238t/台班6钢筋切断机GJ5-402420t/台班7直螺纹套丝...
