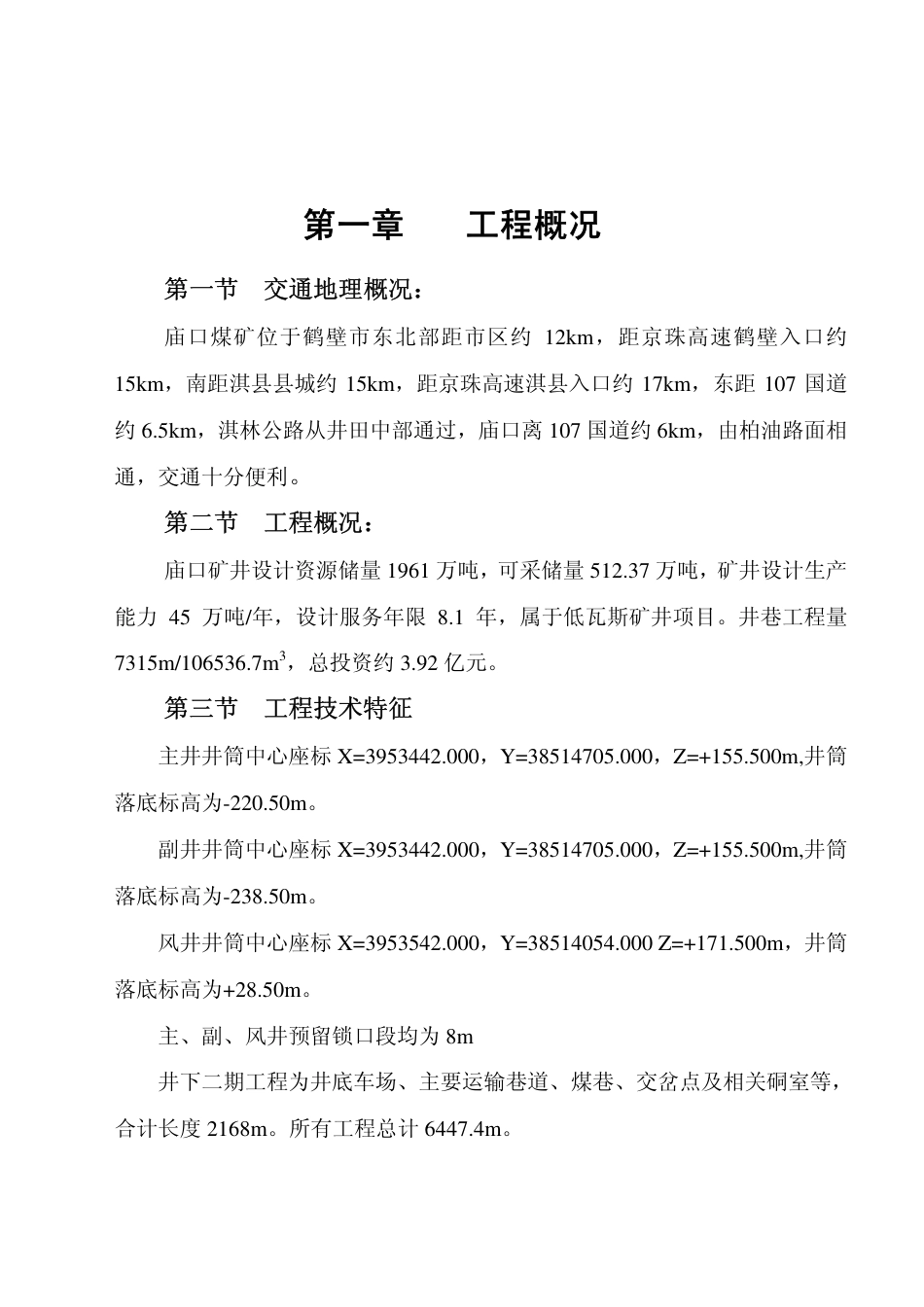

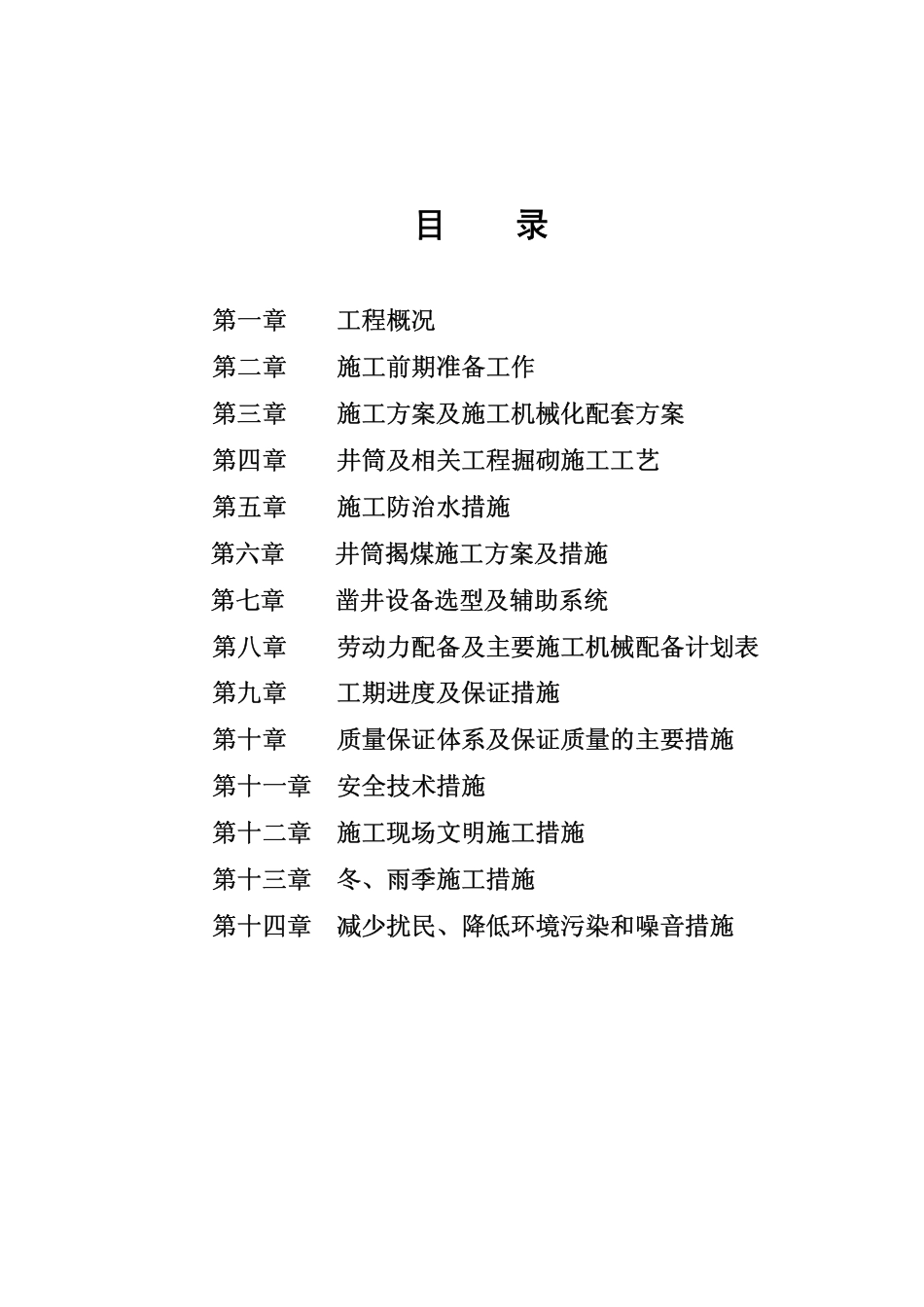

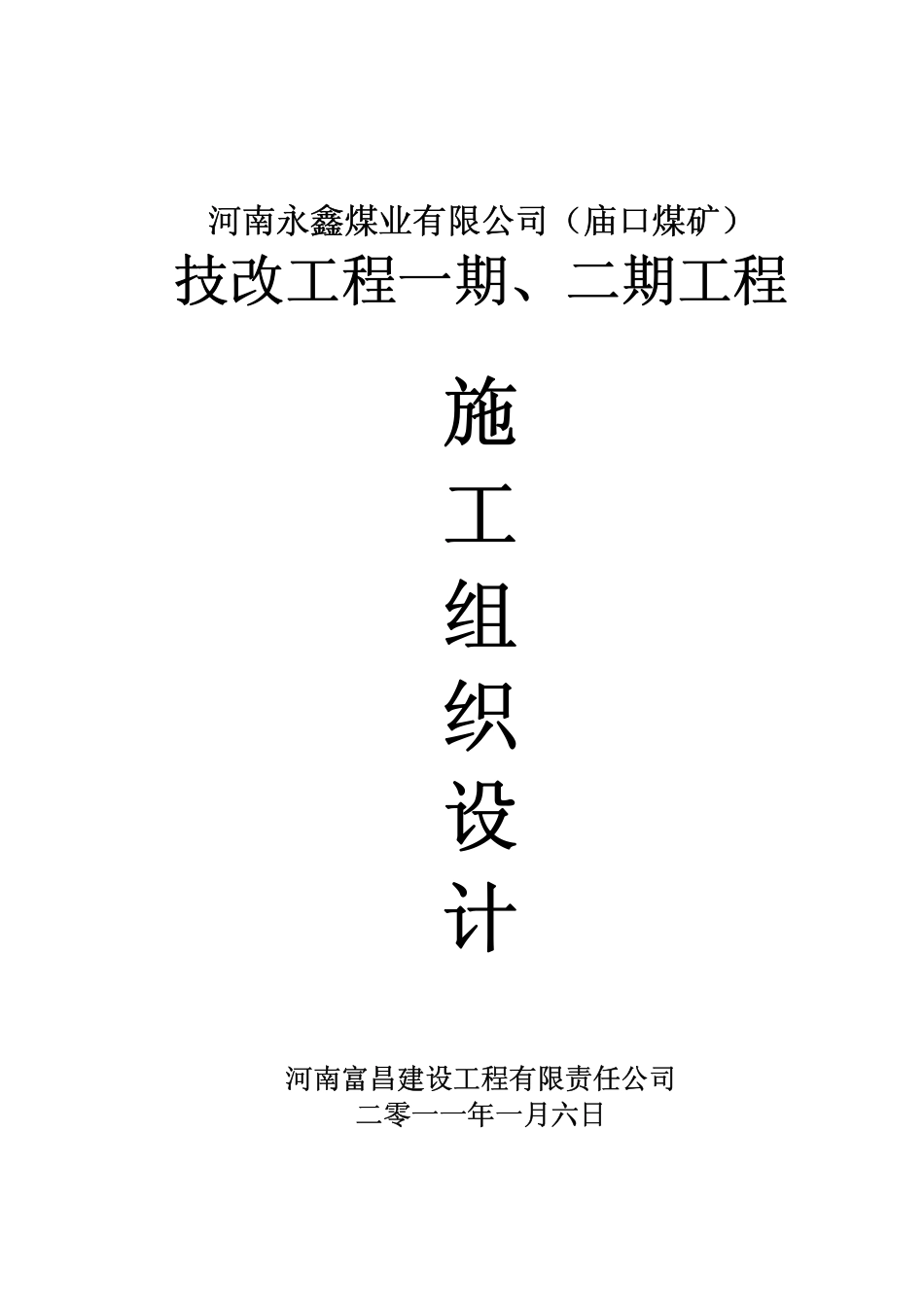

河南永鑫煤业有限公司（庙口煤矿） 技改工程一期、二期工程 施 工 组 织 设 计 河南富昌建设工程有限责任公司 二零一一年一月六日 目 录 第一章 工程概况 第二章 施工前期准备工作 第三章 施工方案及施工机械化配套方案 第四章 井筒及相关工程掘砌施工工艺 第五章 施工防治水措施 第六章 井筒揭煤施工方案及措施 第七章 凿井设备选型及辅助系统 第八章 劳动力配备及主要施工机械配备计划表 第九章 工期进度及保证措施 第十章 质量保证体系及保证质量的主要措施 第十一章 安全技术措施 第十二章 施工现场文明施工措施 第十三章 冬、雨季施工措施 第十四章 减少扰民、降低环境污染和噪音措施 第一章 工程概况 第一节 交通地理概况： 庙口煤矿位于鹤壁市东北部距市区约 12km，距京珠高速鹤壁入口约15km，南距淇县县城约 15km，距京珠高速淇县入口约 17km，东距 107 国道约 6.5km，淇林公路从井田中部通过，庙口离 107 国道约 6km，由柏油路面相通，交通十分便利。 第二节 工程概况： 庙口矿井设计资源储量 1961 万吨，可采储量 512.37 万吨，矿井设计生产能力 45 万吨/年，设计服务年限 8.1 年，属于低瓦斯矿井项目。井巷工程量7315m/106536.7m3，总投资约 3.92 亿元。 第三节 工程技术特征 主井井筒中心座标 X=3953442.000，Y=38514705.000，Z=+155.500m,井筒落底标高为-220.50m。 副井井筒中心座标 X=3953442.000，Y=38514705.000，Z=+155.500m,井筒落底标高为-238.50m。 风井井筒中心座标 X=3953542.000，Y=38514054.000 Z=+171.500m，井筒落底标高为+28.50m。 主、副、风井预留锁口段均为 8m 井下二期工程为井底车场、主要运输巷道、煤巷、交岔点及相关硐室等，合计长度 2168m。所有工程总计 6447.4m。 主井井筒技术特征表 序号 名称 单位 表土及风化段 ①—② 表土及风化段②—③ 基岩段 ③—④ 1 长度 m 22 120 225 2 净直径 ㎜ 4500 4500 4500 3 掘进直径 ㎜ 5600 5500 5300 4 壁厚 ㎜ 550 500 400 5 净断面 ㎡ 15.9 15.9 15.9 6 掘进断面 ㎡ 24.63 23.76 22.9 7 支护方式 钢筋混凝土 混凝土 混凝土 8 强度等级 C35 C40 C40 副井井筒技术特征表 序号 名称 单位 表土及风化段 ①—② 表土及风化段②—③ 基岩段 ③—④ 1 长度 m 22 120 243 2 净直径 ㎜ 5500 5500 5500 3 掘进直径 ㎜ 6700 6600 6400 4 壁厚 ㎜ 600 550 450 5 净断面 ㎡ 23.8 23.8 23.8 6 掘进断面 ㎡ 35.3 34.2 32.2 7 支护方式 钢筋混凝土 混凝土 混凝土 8 强度等级 C35 C40 C40 风井井筒技术特征表 序号 名称 单位 表土及风化段 ①—② 基岩段 ②—③ 1 长度 m 22 113 2 净直径 ㎜ 4500 4500 3 掘进直径 ㎜ 5600 5500 4 壁厚 ㎜ 550 500 5 净断面 ㎡ 15.9 15.9 6 掘进断面 ㎡ 24.63 23.76 7 支护方式 钢筋混凝土 混凝土 8 强度等级 C35 C35 部分二期井巷工程技术特征表 序号 名称 单位 锚喷 1—1 锚喷 2—2 混凝土 3—3 锚喷 4—4 锚喷 5—5 1 净宽 ㎜ 4200 4200 5200 2600 3800 2 净高 ㎜ 3480 3480 3980 2900 3500 3 壁厚 ㎜ 120 120 400 100 120 4 铺底厚 mm 220 220 220 220 220 5 净断面 ㎡ 12.7 12.7 17.8 6.8 11.8 6 掘进断面 14.8 14.8 23.7 7.6 12.9 7 基础 ㎡ 0.02 0.02 0.3 0.02 0.02 8 支护方式 锚喷 锚喷 混凝土 锚喷 锚喷 第四节 围岩性质及水文地质 根据招标文件及中国煤炭地质总局一一九勘探队提供的《井检孔柱状图》所示，该矿井为低瓦斯矿井。具体井筒揭露岩层及围岩性质如下： 主、副、风井根据检查孔揭露的地层自上而下分别为第四系（Q）、第三系（N）及二叠系（P）的下石盒子组（P21）。根据附近施工水井情况，预计涌水量不超过 5m3/h。 1、第四系（Q） 第四系岩层由平胶结状的黄色粘土、泥状结构的黄绿色粘土及深灰色的砾状结构的砾石组成。...
