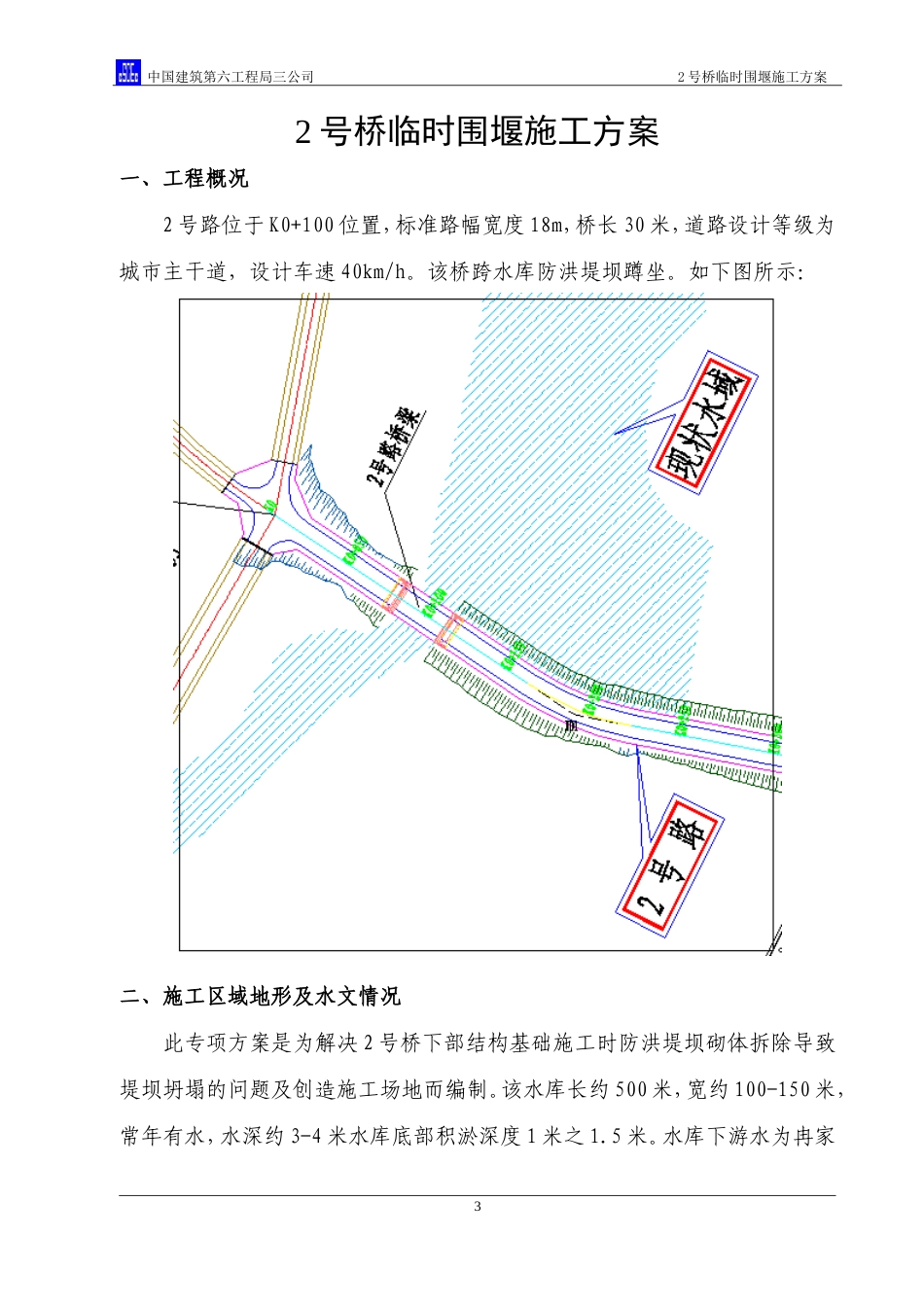

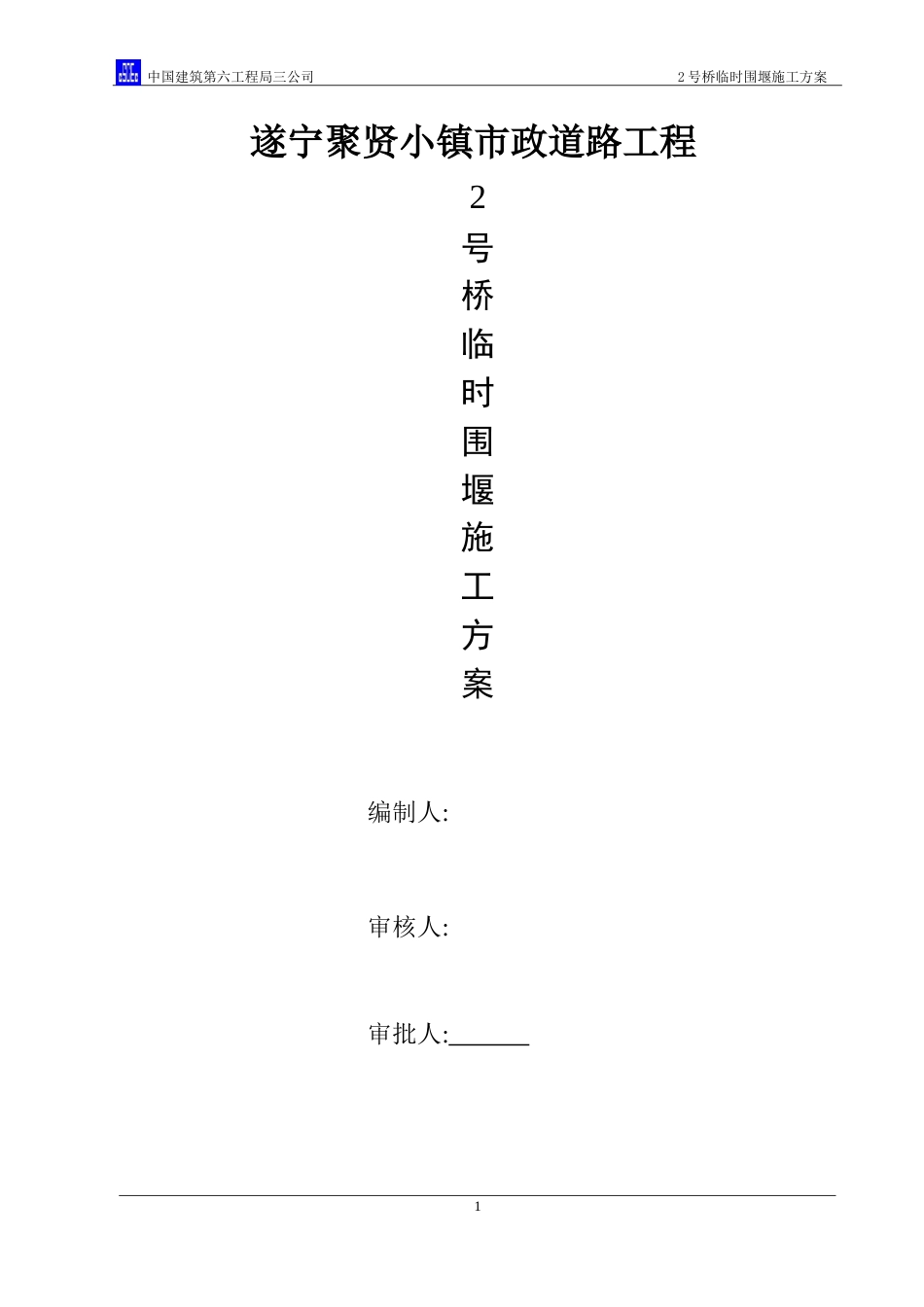

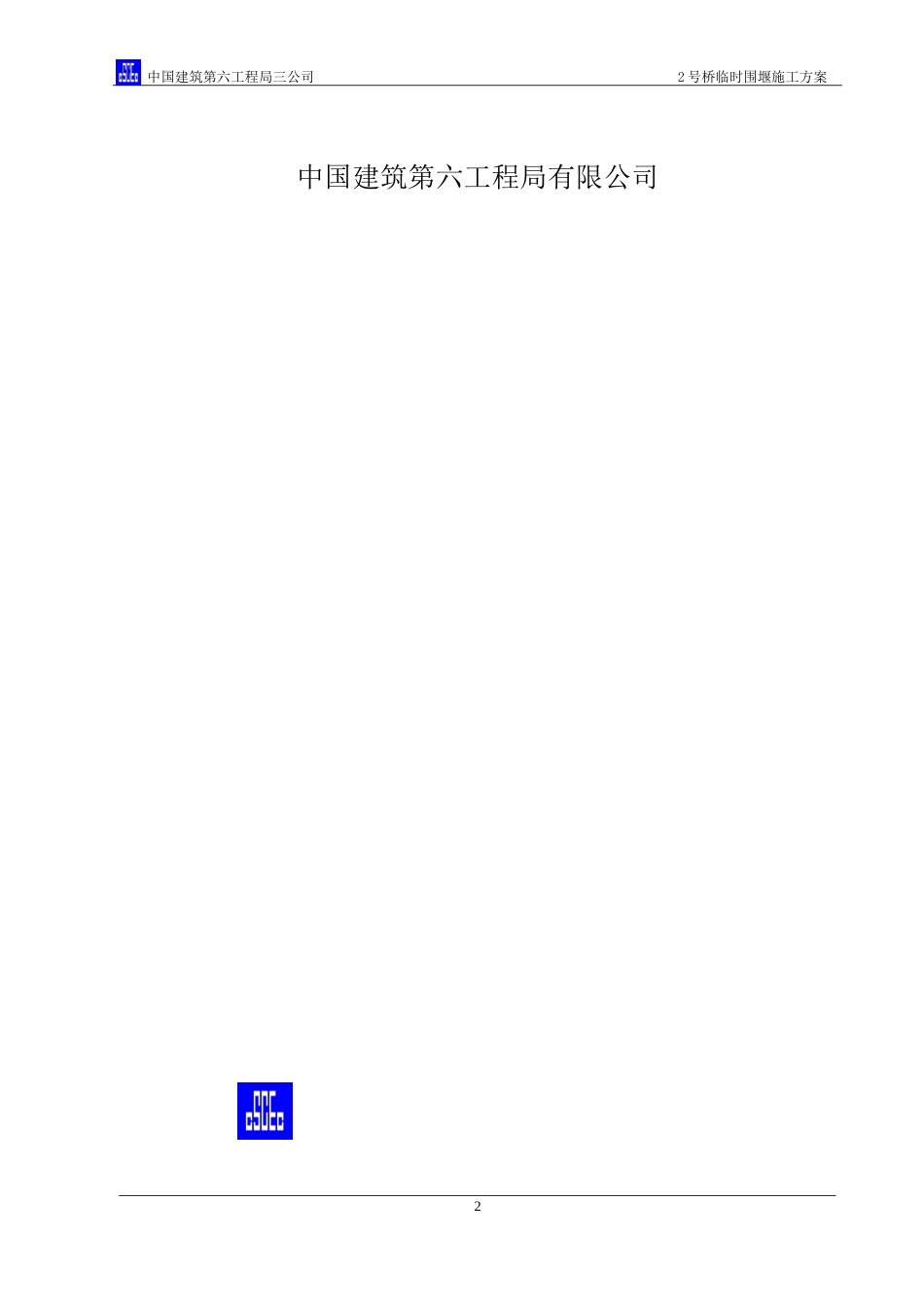

中国建筑第六工程局三公司 2 号桥临时围堰施工方案遂宁聚贤小镇市政道路工程2号桥临时围堰施工方案编制人: 审核人: 审批人: 1中国建筑第六工程局三公司 2 号桥临时围堰施工方案中国建筑第六工程局有限公司2中国建筑第六工程局三公司 2 号桥临时围堰施工方案2 号桥临时围堰施工方案一、工程概况2 号路位于 K0+100 位置，标准路幅宽度 18m，桥长 30 米，道路设计等级为城市主干道，设计车速 40km/h。该桥跨水库防洪堤坝蹲坐。如下图所示：二、施工区域地形及水文情况此专项方案是为解决 2 号桥下部结构基础施工时防洪堤坝砌体拆除导致堤坝坍塌的问题及创造施工场地而编制。该水库长约 500 米，宽约 100-150 米，常年有水，水深约 3-4 米水库底部积淤深度 1 米之 1.5 米。水库下游水为冉家3中国建筑第六工程局三公司 2 号桥临时围堰施工方案河，水深约 1.7 米，勘测水位 302.17 米，百年一遇洪水位 304 米，水流缓慢，该地段为地势低洼地段，多为稻田分布区。该水库为聚贤乡备用饮水水库，则在施工期间必须保证坝体安全及水源不受污染，又施工期跨越雨季施工，为了保证施工安全，拟采用（抛石挤淤）土石方回填+土袋围堰+顶部砼封顶+原有泄洪口拦水坝墙体防护方案。如下图所示：三、围堰设计4中国建筑第六工程局三公司 2 号桥临时围堰施工方案1、根据现场测量地形情况及规范要求，通过对围堰施工经济性、安全性及可行性等几方面进行计算、比较、分析，本工程临时围堰主要施工步骤有：土石回填－沙袋堆砌－压实整形-砼封顶-原有防洪堤坝外部支撑加固。围堰及回填区域宽拟定 3-8m。2、水库水位常年保持不变，考虑到雨季水位上升，围堰高度和土石方回填高度与现有防洪堤坝高度一致，起到正常防洪，围堰内与堤坝之间不存在积水。因桥梁桩基础施工对地层扰动会有一定的影响，而既有拦水坝为石砌体，厚度为 30cm，外墙垂直放坡，渗漏严重，为避免地层扰动导致拦水坝坍塌，从而导致新筑土石围堰坍塌，则对原有挡水坝采用 5 片 C30 砼抗滑齿防护，待桥台施工完成将现有桥台和原有防洪堤坝采用砼连接，结成整体。5中国建筑第六工程局三公司 2 号桥临时围堰施工方案围堰平面图及抗滑齿块大样图如下所示：6中国建筑第六工程局三公司 2 号桥临时围堰施工方案7中国建筑第六工程局三公司 2 号桥临时围堰施工方案四、施工准备1、人员准备本工程作为一个临时施工措施，拟投入施工人员全部采用项目部自有班组，市政道路执行经理作为本工程的现场负责人全权管理，同时项目部安全、质量、材料、资料等部门协同配合施工。2、 技术准备施工前同施工人员作好技术交底工作，使参与施工的所有管理人员、技术人员和工人熟悉工程特点及各自工作内容。调查和收集所需的水文、气象资料、地质资料等。8中国建筑第六工程局三公司 2 号桥临时围堰施工方案3、机械准备我项目部针对本工程地形情况较特殊，施工作业面较小。拟采取配置：1台大型挖机（卡特 320），3 部自卸汽车，道路线路方向上从桥台两侧向中间合拢，横向上从道路右侧向左侧方向，满填围堰筑岛。4、材料准备本工程所用土石方、土袋等材料提前开挖或采购到位，施工现场备足用料。材料用量计划表序号材料名称单位数量备注1土石方立方950压实方（暂估）2土袋立方250装袋（暂估）3C25 砼立方25浇筑厚度 100mm4C30 砼立方12.5抗滑齿块5Φ100PVC 管m165、施工场地布置本工程地理位置较特殊，施工作业面较小，施工作业前，水库堤坝上既有房屋需要拆除，以便土石材料、机具进场施工。本工程材料主要为外进土石方、土袋等，由自卸汽车倒至水库边，由挖机进行夯填，并及进行压实。五、施工方法1、施工流程施工放样→淤泥清理→土石方回填→水管道的安装→土袋围堰→表面砼封闭→抗滑齿块施工→堤坝修复→围堰拆除。2、测量定位采用全站仪测量出 2#桥的具体位置，按施工平面布置图放出开始至结束9中国建筑第六工程局三公司 2 号桥临时围堰施工方案部位的位置。填筑过程中用水平仪测量填土标高。 3、土袋围堰土袋计划用现场河沙或粉质土装好袋，由挖机吊运至指定河道内，对围堰外侧迎水面进行人工码...
