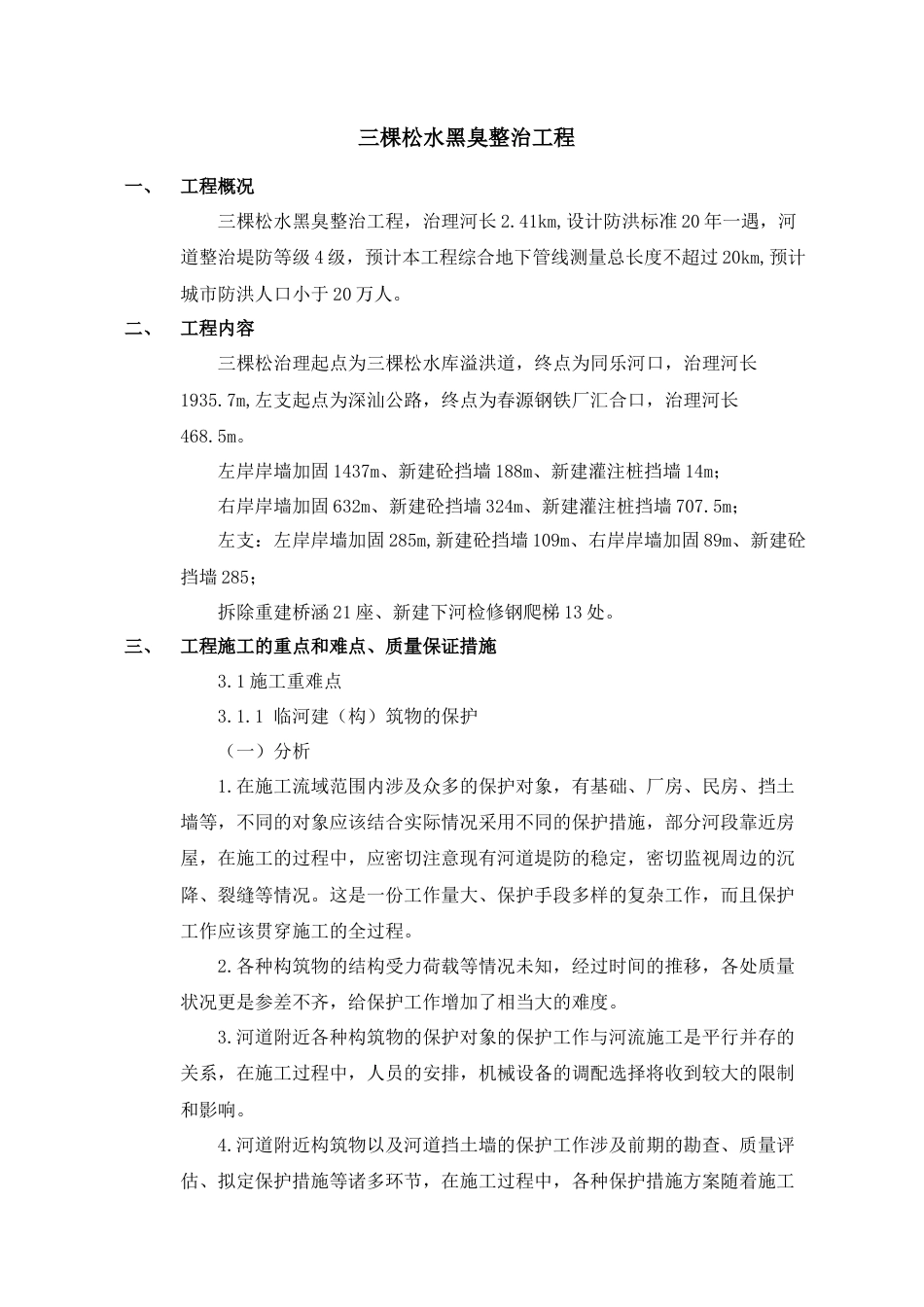

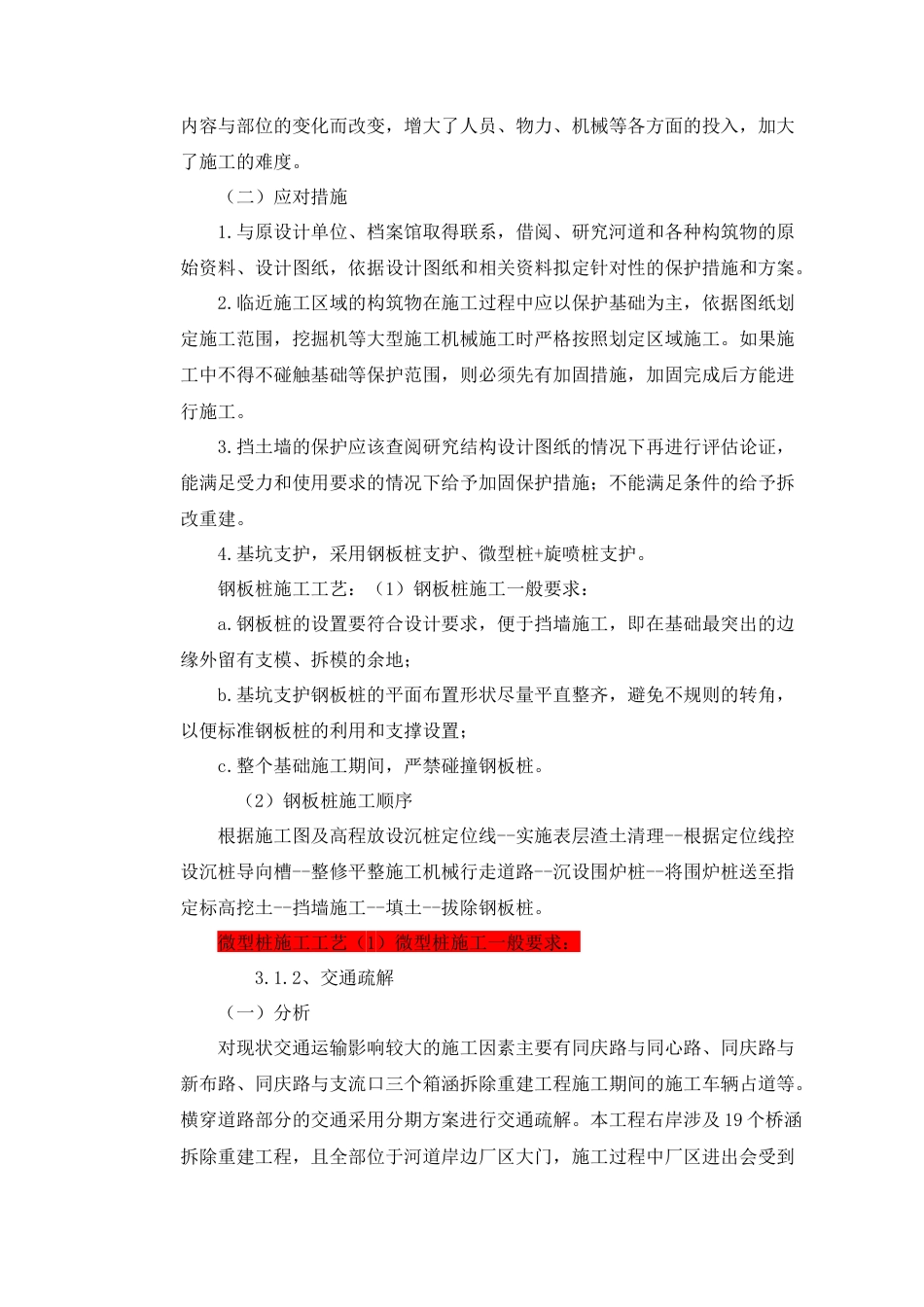

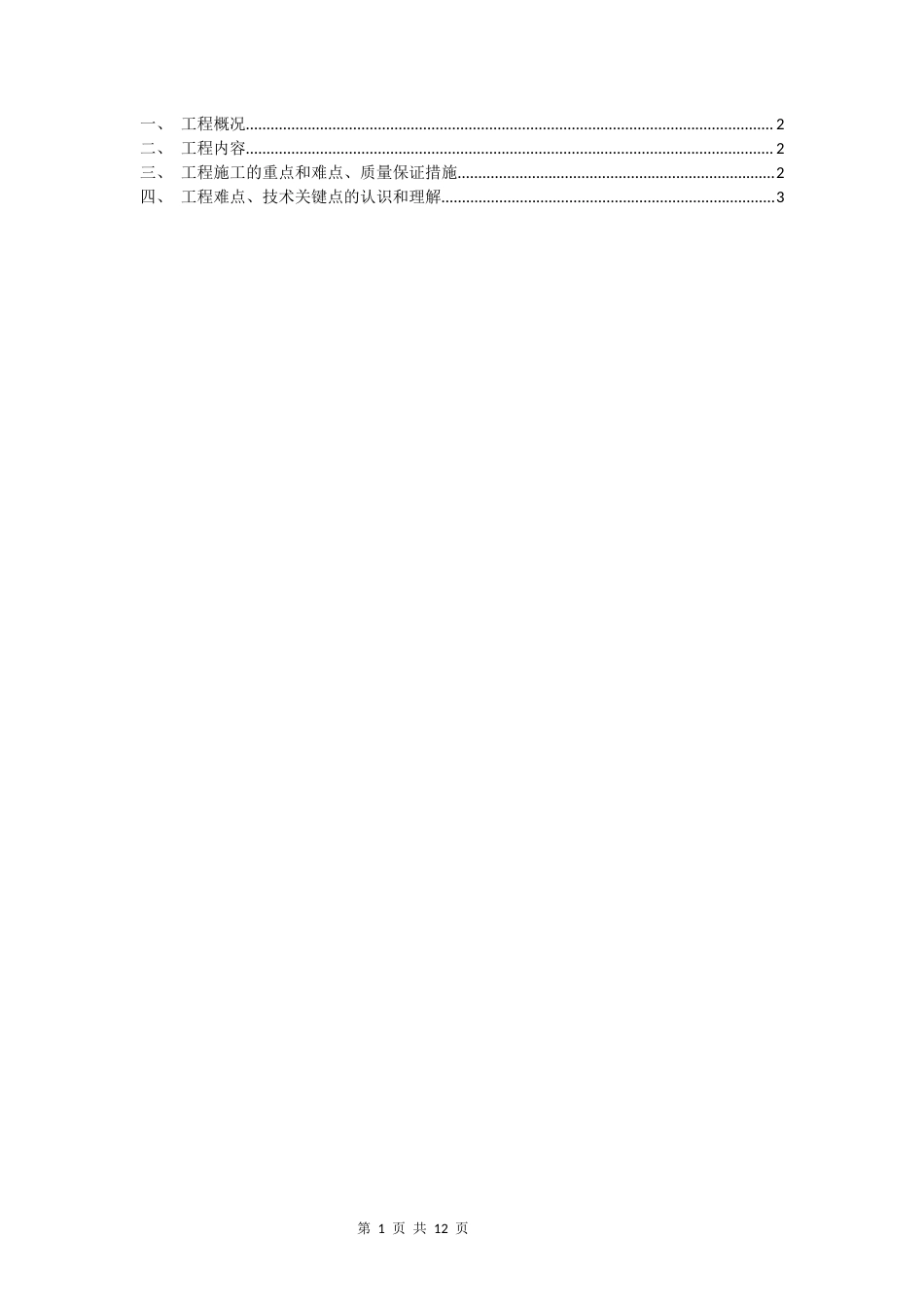

第 1 页 共 12 页一、 工程概况................................................................................................................................ 2二、 工程内容................................................................................................................................ 2三、 工程施工的重点和难点、质量保证措施.............................................................................2四、 工程难点、技术关键点的认识和理解.................................................................................3 三棵松水黑臭整治工程一、工程概况三棵松水黑臭整治工程，治理河长 2.41km,设计防洪标准 20 年一遇，河道整治堤防等级 4 级，预计本工程综合地下管线测量总长度不超过 20km,预计城市防洪人口小于 20 万人。二、工程内容三棵松治理起点为三棵松水库溢洪道，终点为同乐河口，治理河长1935.7m,左支起点为深汕公路，终点为春源钢铁厂汇合口，治理河长468.5m。左岸岸墙加固 1437m、新建砼挡墙 188m、新建灌注桩挡墙 14m；右岸岸墙加固 632m、新建砼挡墙 324m、新建灌注桩挡墙 707.5m；左支：左岸岸墙加固 285m,新建砼挡墙 109m、右岸岸墙加固 89m、新建砼挡墙 285；拆除重建桥涵 21 座、新建下河检修钢爬梯 13 处。三、工程施工的重点和难点、质量保证措施3.1 施工重难点3.1.1 临河建（构）筑物的保护（一）分析 1.在施工流域范围内涉及众多的保护对象，有基础、厂房、民房、挡土墙等，不同的对象应该结合实际情况采用不同的保护措施，部分河段靠近房屋，在施工的过程中，应密切注意现有河道堤防的稳定，密切监视周边的沉降、裂缝等情况。这是一份工作量大、保护手段多样的复杂工作，而且保护工作应该贯穿施工的全过程。2.各种构筑物的结构受力荷载等情况未知，经过时间的推移，各处质量状况更是参差不齐，给保护工作增加了相当大的难度。3.河道附近各种构筑物的保护对象的保护工作与河流施工是平行并存的关系，在施工过程中，人员的安排，机械设备的调配选择将收到较大的限制和影响。4.河道附近构筑物以及河道挡土墙的保护工作涉及前期的勘查、质量评估、拟定保护措施等诸多环节，在施工过程中，各种保护措施方案随着施工内容与部位的变化而改变，增大了人员、物力、机械等各方面的投入，加大了施工的难度。（二）应对措施 1.与原设计单位、档案馆取得联系，借阅、研究河道和各种构筑物的原始资料、设计图纸，依据设计图纸和相关资料拟定针对性的保护措施和方案。2.临近施工区域的构筑物在施工过程中应以保护基础为主，依据图纸划定施工范围，挖掘机等大型施工机械施工时严格按照划定区域施工。如果施工中不得不碰触基础等保护范围，则必须先有加固措施，加固完成后方能进行施工。3.挡土墙的保护应该查阅研究结构设计图纸的情况下再进行评估论证，能满足受力和使用要求的情况下给予加固保护措施；不能满足条件的给予拆改重建。4.基坑支护，采用钢板桩支护、微型桩+旋喷桩支护。钢板桩施工工艺：（1）钢板桩施工一般要求：a.钢板桩的设置要符合设计要求，便于挡墙施工，即在基础最突出的边缘外留有支模、拆模的余地；b.基坑支护钢板桩的平面布置形状尽量平直整齐，避免不规则的转角，以便标准钢板桩的利用和支撑设置；c.整个基础施工期间，严禁碰撞钢板桩。 （2）钢板桩施工顺序根据施工图及高程放设沉桩定位线--实施表层渣土清理--根据定位线控设沉桩导向槽--整修平整施工机械行走道路--沉设围炉桩--将围炉桩送至指定标高挖土--挡墙施工--填土--拔除钢板桩。微型桩施工工艺（1）微型桩施工一般要求：3.1.2、交通疏解（一）分析 对现状交通运输影响较大的施工因素主要有同庆路与同心路、同庆路与新布路、同庆路与支流口三个箱涵拆除重建工程施工期间的施工车辆占道等。横穿道路部分的交通采用分期方案进行交通疏解。本工程右岸涉及 19 个桥涵拆除重建工程，且全部位于河道岸边厂区大门，施工过程中厂区进出会受到严重影响，施工中采取搭设临时栈桥以供厂区人员及...
