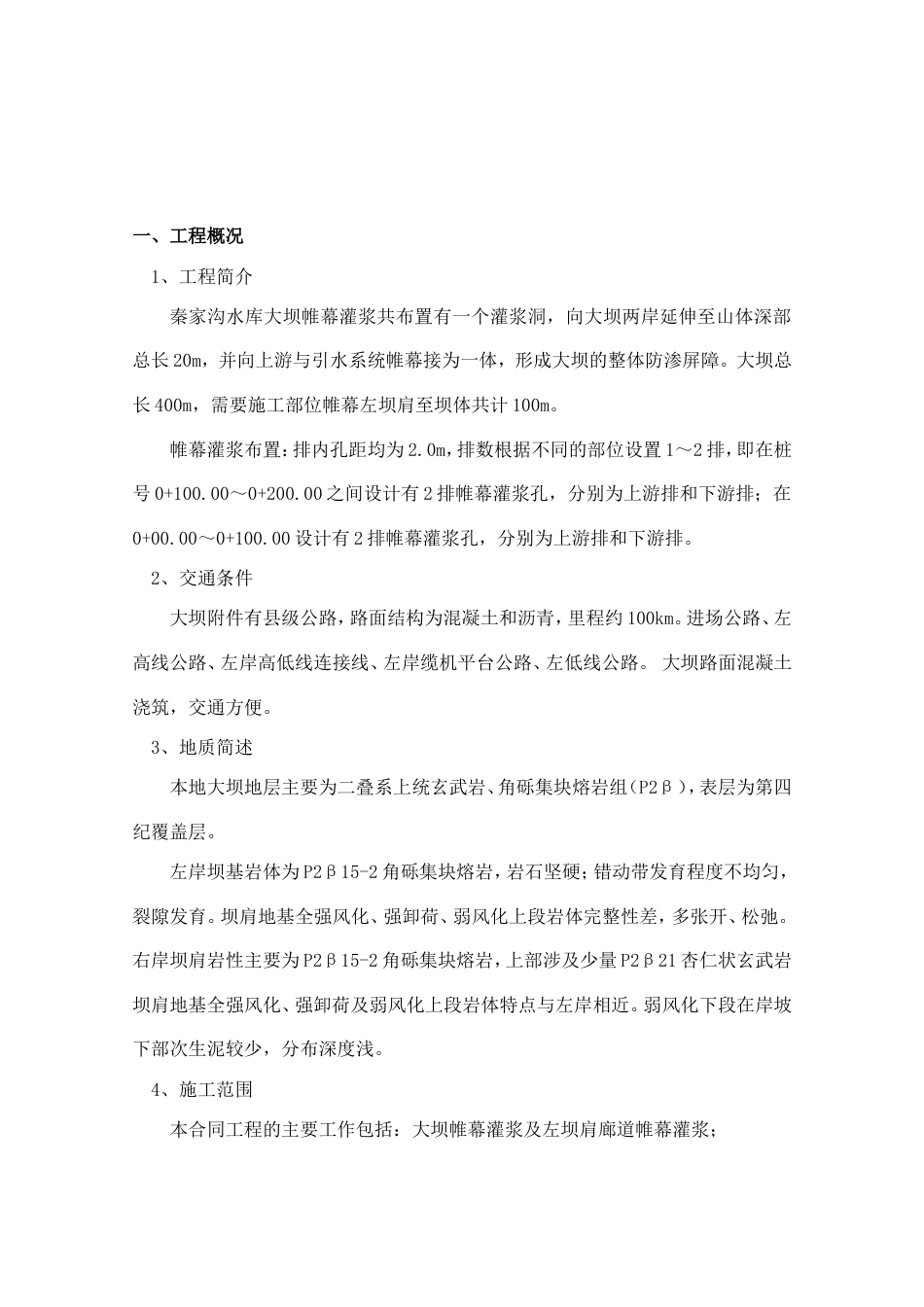

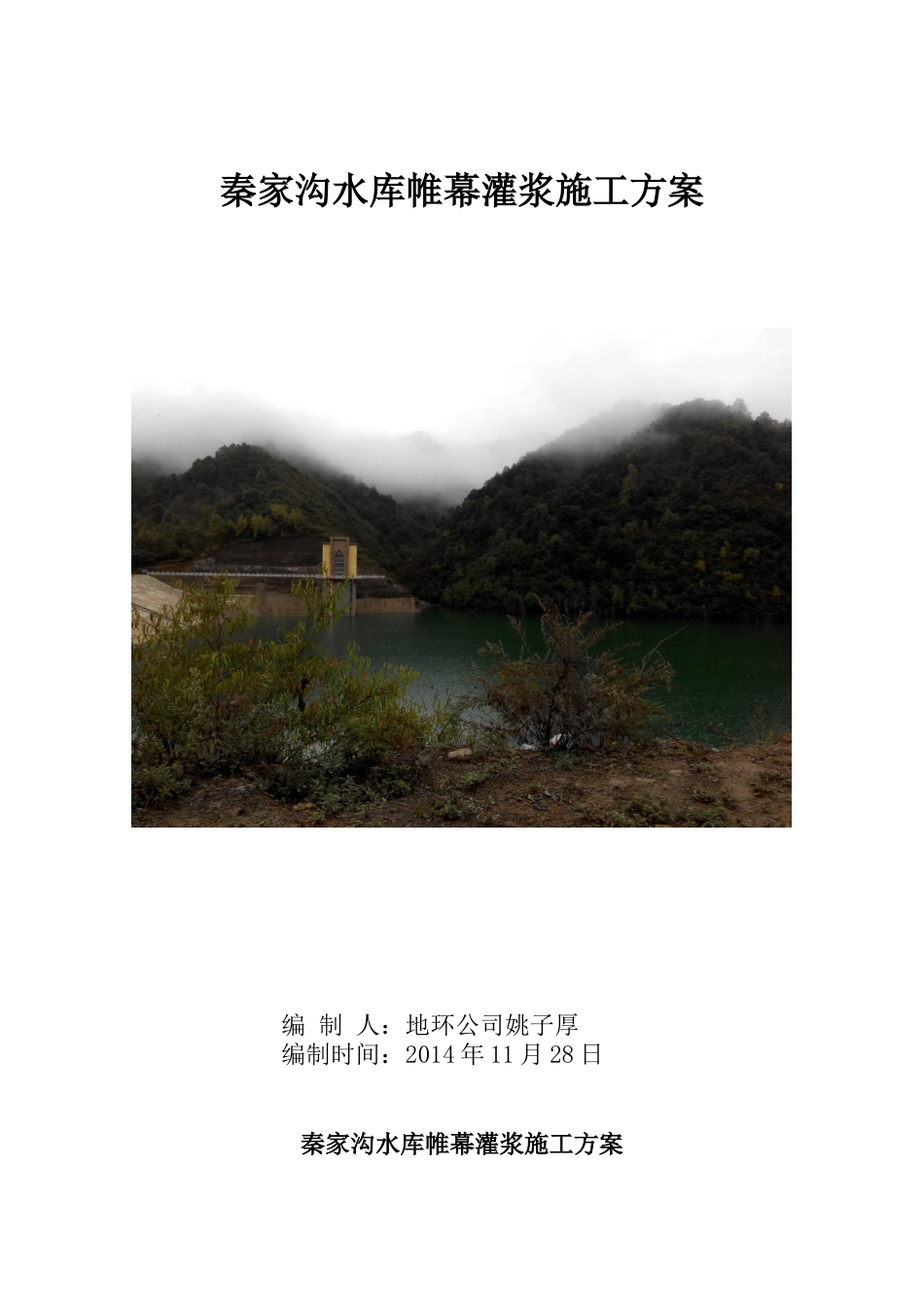

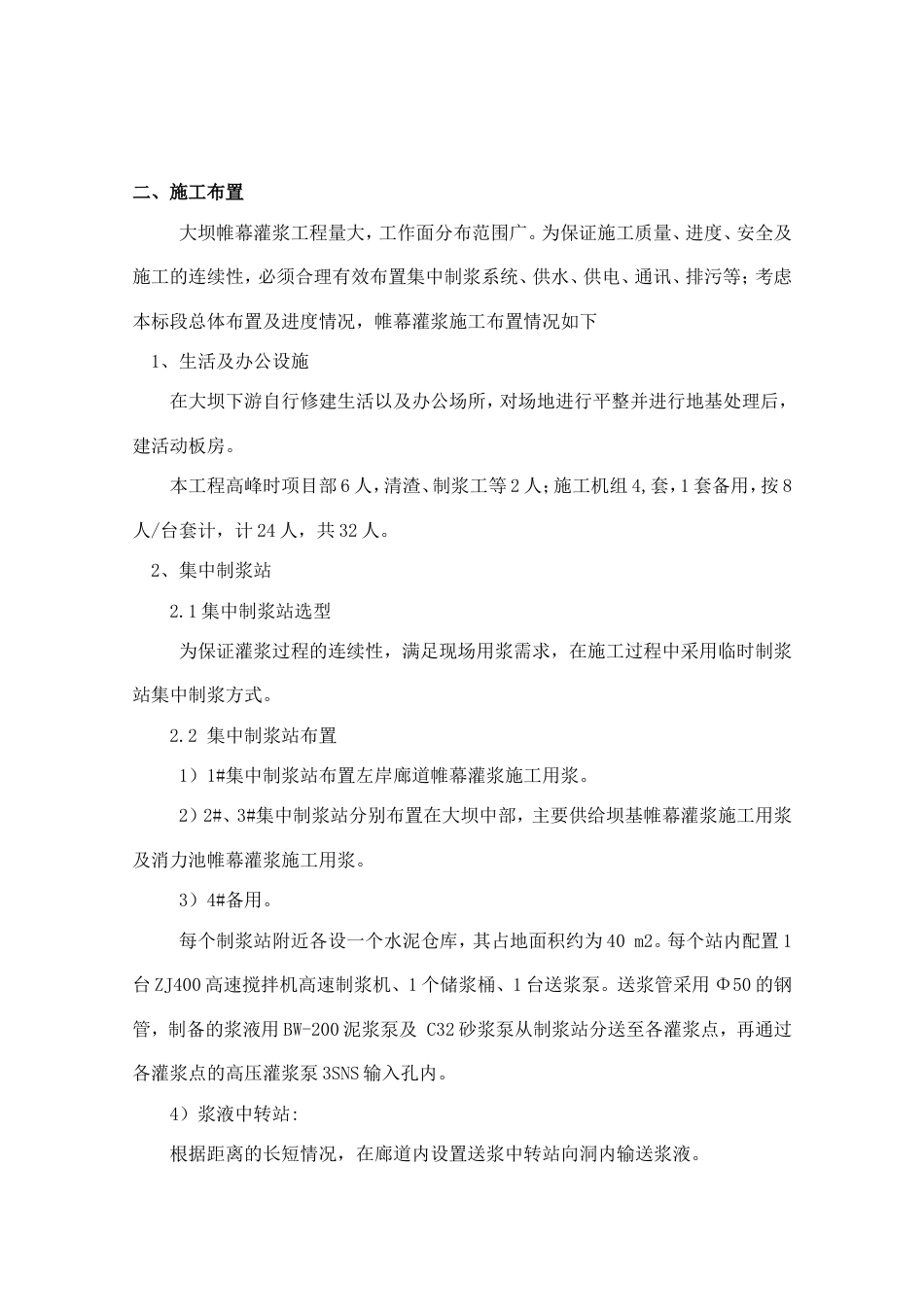

秦家沟水库帷幕灌浆施工方案编 制 人：地环公司姚子厚编制时间：2014 年 11 月 28 日秦家沟水库帷幕灌浆施工方案一、工程概况1、工程简介秦家沟水库大坝帷幕灌浆共布置有一个灌浆洞，向大坝两岸延伸至山体深部总长 20m，并向上游与引水系统帷幕接为一体，形成大坝的整体防渗屏障。大坝总长 400m，需要施工部位帷幕左坝肩至坝体共计 100m。 帷幕灌浆布置：排内孔距均为 2.0m，排数根据不同的部位设置 1～2 排，即在桩号 0+100.00～0+200.00 之间设计有 2 排帷幕灌浆孔，分别为上游排和下游排；在0+00.00～0+100.00 设计有 2 排帷幕灌浆孔，分别为上游排和下游排。2、交通条件大坝附件有县级公路，路面结构为混凝土和沥青，里程约 100km。进场公路、左高线公路、左岸高低线连接线、左岸缆机平台公路、左低线公路。 大坝路面混凝土浇筑，交通方便。3、地质简述本地大坝地层主要为二叠系上统玄武岩、角砾集块熔岩组（P2β），表层为第四纪覆盖层。左岸坝基岩体为 P2β15-2 角砾集块熔岩，岩石坚硬；错动带发育程度不均匀，裂隙发育。坝肩地基全强风化、强卸荷、弱风化上段岩体完整性差，多张开、松弛。右岸坝肩岩性主要为 P2β15-2 角砾集块熔岩，上部涉及少量 P2β21 杏仁状玄武岩坝肩地基全强风化、强卸荷及弱风化上段岩体特点与左岸相近。弱风化下段在岸坡下部次生泥较少，分布深度浅。4、施工范围本合同工程的主要工作包括：大坝帷幕灌浆及左坝肩廊道帷幕灌浆；二、施工布置 大坝帷幕灌浆工程量大，工作面分布范围广。为保证施工质量、进度、安全及施工的连续性，必须合理有效布置集中制浆系统、供水、供电、通讯、排污等；考虑本标段总体布置及进度情况，帷幕灌浆施工布置情况如下 1、生活及办公设施在大坝下游自行修建生活以及办公场所，对场地进行平整并进行地基处理后，建活动板房。本工程高峰时项目部 6 人，清渣、制浆工等 2 人；施工机组 4,套，1 套备用，按 8人/台套计，计 24 人，共 32 人。2、集中制浆站2.1 集中制浆站选型为保证灌浆过程的连续性，满足现场用浆需求，在施工过程中采用临时制浆站集中制浆方式。2.2 集中制浆站布置1）1#集中制浆站布置左岸廊道帷幕灌浆施工用浆。2）2#、3#集中制浆站分别布置在大坝中部，主要供给坝基帷幕灌浆施工用浆及消力池帷幕灌浆施工用浆。3）4#备用。每个制浆站附近各设一个水泥仓库，其占地面积约为 40 m2。每个站内配置 1台 ZJ400 高速搅拌机高速制浆机、1 个储浆桶、1 台送浆泵。送浆管采用 Φ50 的钢管，制备的浆液用 BW-200 泥浆泵及 C32 砂浆泵从制浆站分送至各灌浆点，再通过各灌浆点的高压灌浆泵 3SNS 输入孔内。4）浆液中转站:根据距离的长短情况，在廊道内设置送浆中转站向洞内输送浆液。5）水泥中转仓库为保证灌浆高峰水泥用量，在工地范围内适当位置建一个水泥储存仓库，面积100㎡，储存水泥约 100t。3、供水直接在水库下放四台水泵，连接塑料胶管。4、供电帷幕灌浆的施工用电，从就近布置的主变压器直接向各层灌浆洞和基础灌浆廊道内架设专用线，廊道内的线路架设要求沿下游墙壁 2.00～2.50m 高的部位统一布置，并每间隔 15.00m 布置一个配电箱。5、消防及安全在生活办公区以及施工现场，配备足够数量的干粉灭火器及其他消防器材。在大坝上部配备足够数量的游泳救生设备。6、排污钻孔、灌浆产生的污水、废弃浆液较多，灌浆产生的污水须排至下游围堰后侧。计划在左、右岸各设一套排污系统，设一个沉淀池，排污管采用 Φ25 水袋，左、右岸各长 1500m，每套排污系统配 1 台排污泵轮换抽排。为了防止其流入坝体及污染环境，在施工中采取以下措施：1）充分利用各层廊道内的排水沟做好施工污水的初步沉淀收集工作，在施工面排水沟内设置过滤网或挡水堰，拦挡岩芯碎块等大颗粒物质并能够让部分水泥浆 尽 快 沉 积 ； 并 在 各 灌 浆 洞 洞 口 相 应 的 坝 段 内 预 留 一 个 尺 寸 为1.5m×1.0m×1.0m(长×宽×高)集水坑。经初步沉淀后将污水抽排至污水沉淀池。2）沉淀池沉淀的废渣每天设专人清理，采用人工抬运出洞内，...
