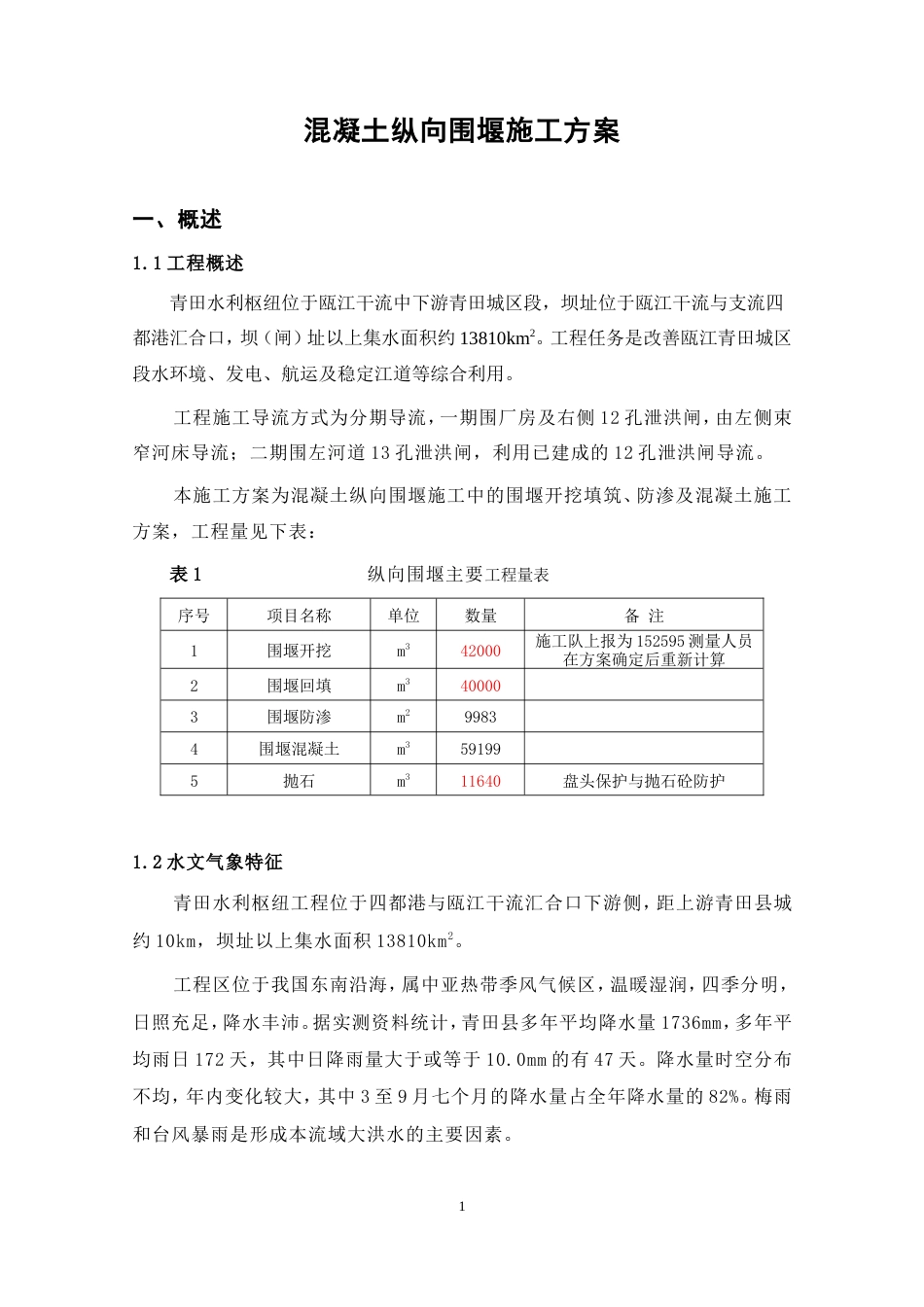

混凝土纵向围堰施工方案一、概述1.1 工程概述青田水利枢纽位于瓯江干流中下游青田城区段，坝址位于瓯江干流与支流四都港汇合口，坝（闸）址以上集水面积约 13810km2。工程任务是改善瓯江青田城区段水环境、发电、航运及稳定江道等综合利用。工程施工导流方式为分期导流，一期围厂房及右侧 12 孔泄洪闸，由左侧束窄河床导流；二期围左河道 13 孔泄洪闸，利用已建成的 12 孔泄洪闸导流。本施工方案为混凝土纵向围堰施工中的围堰开挖填筑、防渗及混凝土施工方案，工程量见下表：表 1 纵向围堰主要工程量表序号项目名称单位数量备 注1围堰开挖m342000施工队上报为 152595 测量人员在方案确定后重新计算2围堰回填m3400003围堰防渗m299834围堰混凝土m3591995抛石m311640盘头保护与抛石砼防护1.2 水文气象特征青田水利枢纽工程位于四都港与瓯江干流汇合口下游侧，距上游青田县城约 10km，坝址以上集水面积 13810km2。工程区位于我国东南沿海，属中亚热带季风气候区，温暖湿润，四季分明，日照充足，降水丰沛。据实测资料统计，青田县多年平均降水量 1736mm，多年平均雨日 172 天，其中日降雨量大于或等于 10.0mm 的有 47 天。降水量时空分布不均，年内变化较大，其中 3 至 9 月七个月的降水量占全年降水量的 82%。梅雨和台风暴雨是形成本流域大洪水的主要因素。1据青田站观测资料统计，多年平均气温 18.3℃，极端最高气温 41.4℃，极端最低气温-5.3℃，平均水汽压 17.8hPa，平均相对湿度 76%，平均蒸发量1414.0mm(直径为 20cm 蒸发皿的观测值)，平均风速 2.4m/s，实测最大风速17.7m/s，相应风向 NW。1.3 工程地质条件沿线表部分布有第四系全新统海积(mQ4 )淤泥，灰色，饱和，流塑，厚度约0～1m；含泥中细砂，饱和，松散～稍密，厚度约 0～2m。上部分布有第四系全新统冲洪积(al-plQ4)砂砾卵石层，表部松散，下部稍密～中密，母岩以晶屑凝灰岩为主，厚度 28m～37m；下部分布有第四系上更新统冲洪积(al-plQ3)含泥砂砾卵石，中密～密实，含泥量约 15%，厚约 11.8m～20.7m。基岩为侏罗系上统诸暨组 a 段(J3za)含砾晶屑凝灰岩，新鲜岩石较坚硬。风化带厚度 0～5m；强风化带厚度 0.25 m～1.5m。地下水以基岩裂隙水及覆盖层中的孔隙潜水为主。其中砂砾卵石层渗透系数 K=2.02×10－3cm/s～5.78×10－1cm/s，属中等～强透水性。下部含泥砂砾卵石层渗透系数 K=2.7×10－4 cm/s～2.3×10－3cm/s，属中等透水性。二、围堰设计混凝土纵向围堰布置在 12 号闸孔左侧闸墩位置处，为钢筋砼结构，以泄洪闸闸室为界分上、下游两段。上游段(泄洪闸闸墩上游部分，桩号 0-125.00m～0+000.00m) 长 125.00m ， 下 游 段 ( 闸 墩 下 游 部 分 ， 桩 号 0+027.50m ～0+253.00m)长 225.50m，中间段系利用泄洪闸闸室闸墩，长 27.50m，围堰底板座落在砂砾卵石基础上。纵向围堰上游段桩号 0-096.90m～0-008.80m 范围基础防渗型式采用 C15W6 砼防渗墙，墙底高程-37.5m，防渗墙设计指标为：强度等级 C15，抗渗等级 W6，抗压强度不小于 15MPa，抗拉强度不小于 1.2MPa。桩号0-096.9m 处与一期上游横向围堰防渗结构连接形成封闭。泄洪闸闸室部位(0-008.80m～0+027.50m)以及纵向围堰下游段桩号 0+027.50m～0+243.00m 范围基础防渗型式采用 C15W6 砼防渗墙，墙底高程-35.50m，防渗墙设计指标为：强度等级 C15，抗渗等级 W6，抗压强度不小于 15MPa，抗拉强度不小于 1.2MPa。桩号 0+225.7m 处与一期横向围堰防渗结构连接形成封闭。桩号 0-008.8 布置横2向 C20W6 砼防渗墙，厚 80cm，墙底深入基岩内至少 0.5m。纵向围堰基本断面型式：采用倒 “T”字型断面，底宽 27.40m，顶宽3.40m。围堰上下游盘头采用抛石砼保护，两侧设 C25F50 钢筋砼护底及抛石砼保护。围堰顶高程：上游段桩号 0-125m～0-105m 段顶高程为-5m～11.5m 渐变；桩号 0-105m～0±000m 段顶高程为 11.5m；桩号 0±000m～0+027.5m 为闸室段顶高程根据闸墩高程确定；下游段桩号 0+027.50m～0+072.50m 段顶高程为11.50m；桩号 0+072.50m～0+157.5m 段...
