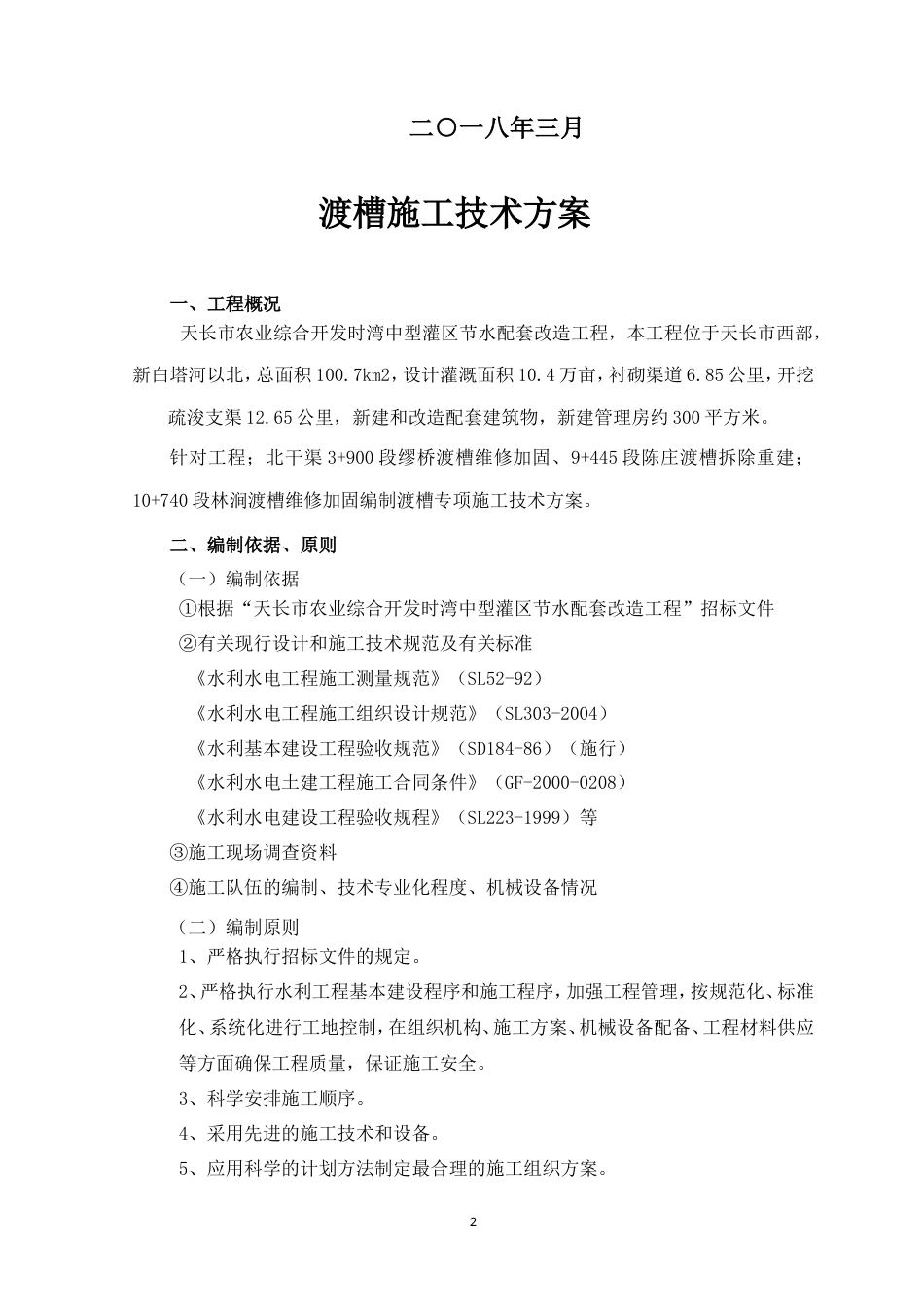

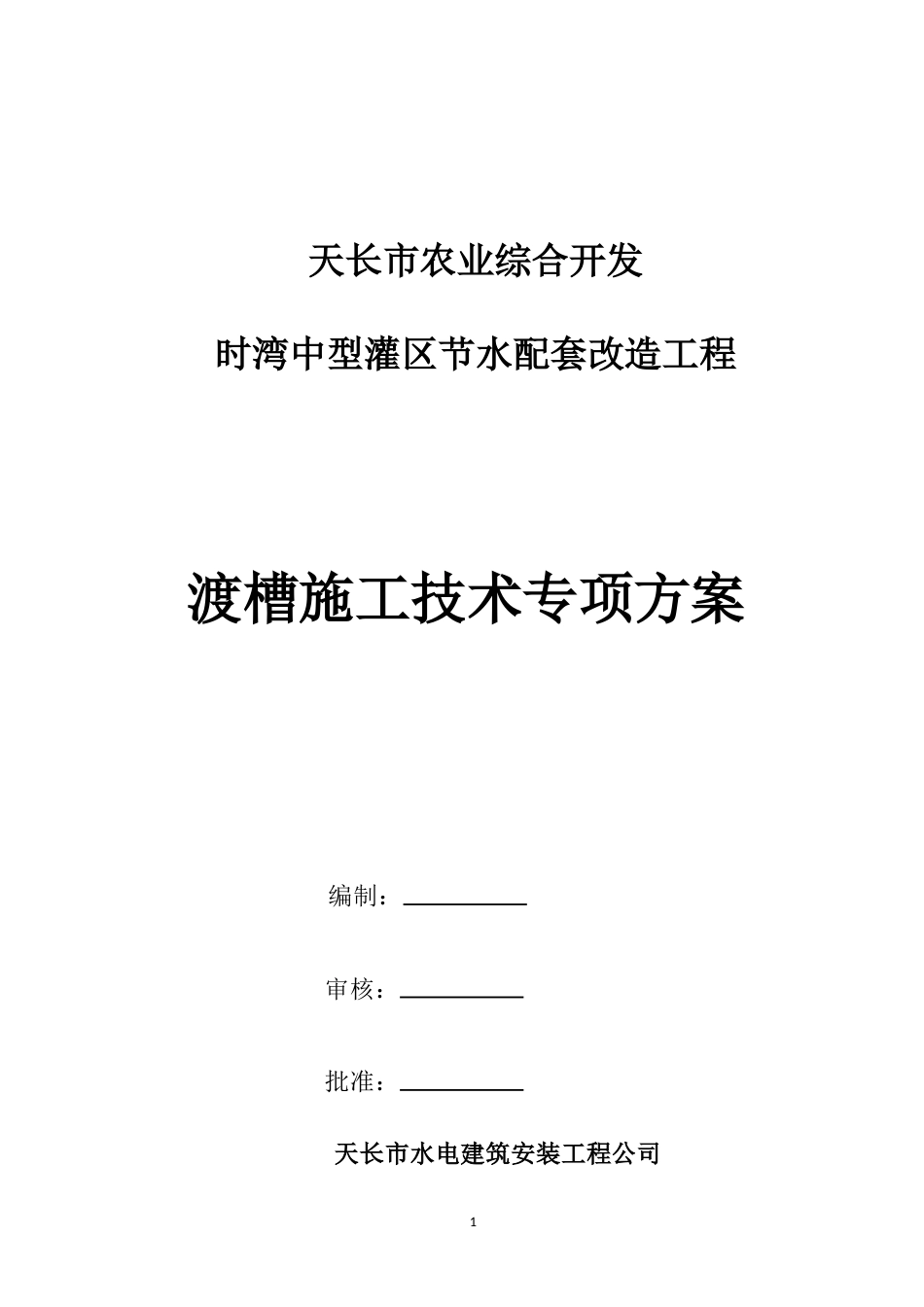

1天长市农业综合开发时湾中型灌区节水配套改造工程渡槽施工技术专项方案编制： 审核： 批准： 天长市水电建筑安装工程公司2二○一八年三月渡槽施工技术方案一、工程概况 天长市农业综合开发时湾中型灌区节水配套改造工程，本工程位于天长市西部，新白塔河以北，总面积 100.7km2，设计灌溉面积 10.4 万亩，衬砌渠道 6.85 公里，开挖疏浚支渠 12.65 公里，新建和改造配套建筑物，新建管理房约 300 平方米。针对工程；北干渠 3+900 段缪桥渡槽维修加固、9+445 段陈庄渡槽拆除重建；10+740 段林涧渡槽维修加固编制渡槽专项施工技术方案。二、编制依据、原则（一）编制依据①根据“天长市农业综合开发时湾中型灌区节水配套改造工程”招标文件②有关现行设计和施工技术规范及有关标准《水利水电工程施工测量规范》（SL52-92）《水利水电工程施工组织设计规范》（SL303-2004）《水利基本建设工程验收规范》（SD184-86）（施行）《水利水电土建工程施工合同条件》（GF-2000-0208） 《水利水电建设工程验收规程》（SL223-1999）等③施工现场调查资料④施工队伍的编制、技术专业化程度、机械设备情况（二）编制原则1、严格执行招标文件的规定。2、严格执行水利工程基本建设程序和施工程序，加强工程管理，按规范化、标准化、系统化进行工地控制，在组织机构、施工方案、机械设备配备、工程材料供应等方面确保工程质量，保证施工安全。3、科学安排施工顺序。4、采用先进的施工技术和设备。5、应用科学的计划方法制定最合理的施工组织方案。36、落实季节性施工措施，确保连续施工。7、确保工程质量、进度和施工安全。 8、节约费用，降低工程成本三、施工准备（三）、编制主体内容1、1.1 槽身结构形式本工程三座渡槽均为矩形断面。2、施工进度与强度2.1 施工进度安排 渡槽槽身施工在充分考虑施工能力满足要求的情况下，于 2018 年 3 月 25 日开始进行槽身结构施工准备工作，2018 年 7 月 25 日完成，计划工期 4 个月。2.2 施工强度按照上述渡槽槽身混凝土工程总体工期计划安排，将各槽身混凝土工程工序施工时间分解排序，单跨槽身施工基本工序时间安排如下：①支撑系统：30 天；②混凝土准备及浇筑（梁板结构）：40 天；施工时按六套底板模板与三套墙身模板配置，采用平行流水作业的原则安排施工3、施工布置与施工程序3.1 场地布置 渡槽槽身施工的主要施工道路、供电干线、围堰仍延用整体工程施工布置。槽身施工期间，只需增加临时施工支路和架设临时供电线路即可满足施工需要。 此外，槽身施工时，需将槽身附近进行平整和压实，形成槽身施工作业场地。槽身施工作业场地的位置根据现场具体情况确定。3.2 渡槽混凝土施工工艺槽身混凝土施工包括：槽身基础、槽身和支座施工。4、槽身支撑系统施工4.1 支撑系统方案确定槽身支撑结构施工方案的制定和实施，是整个渡槽工程施工的核心技术，也是槽身施工的重点和工作量最大的工作。其方案必须安全可靠、经济实用。根据工程的特4点，本工程采取公路桥涵满堂红排架法施工方案可满足要求。此方案其优缺点如下：满堂红排架法架法是利用满堂红排架作为槽身支撑结构。优点是：技术成熟施工时间安拆方便，周转性材料可以周转使用，可采取流水作业有利工期。缺点是：周转性材料投入大，稳定性受架设高度影响较大。为降低满堂红排架法因架设高度带来的影响，将槽身支撑地面通过回填抬高，即可降低满堂红排架架设高度曾加稳定性，又可减少周转性材料投入量。是施工简便，安全可靠，经济实用的方法。故本工程采用基础回填处理与满堂红排架相结合的支撑方案。4.2 支撑基础处理4.2.1 支撑基础的结构形式支撑基础开挖至设计高程，地基基础土质满足设计要求。4.2.2 基础 C25 钢筋混凝土承台排架搭设首先要处理地基，地基的不均匀沉陷是引起排架变形和结构混凝土开裂的重要原因之一，因此地基处理工作至关重要。立模浇筑 C25 承台钢筋混凝土4.2.3 桥台基础桥台基础为 C20 混凝土挡土墙。4.3 支架设计4.3.1 支撑架材料（1）材料要求本工程支撑架全部采用钢管脚手架，选用 Φ48*3.5mm 的焊接钢接钢管。底梁模板...
