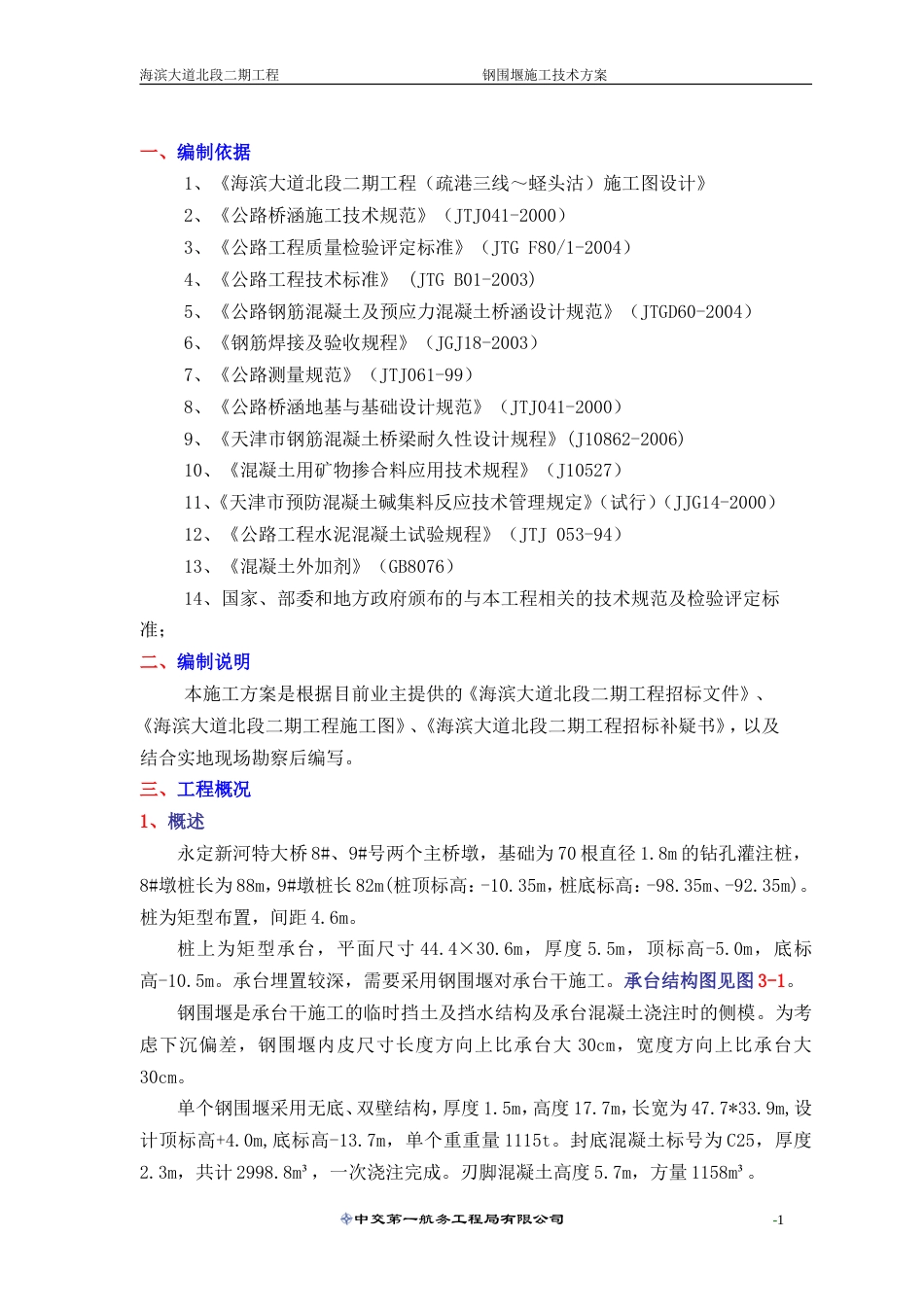

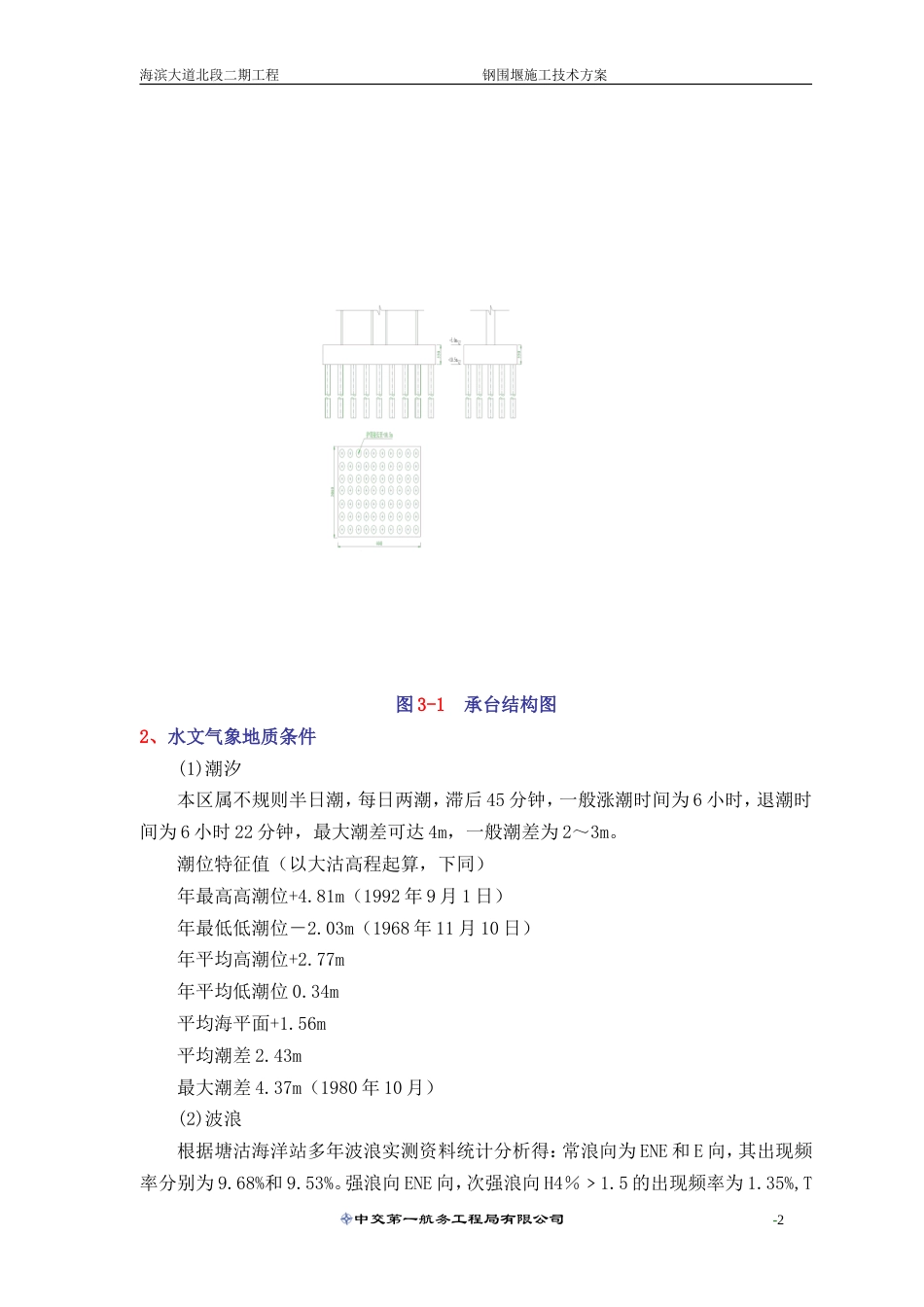

海滨大道北段二期工程 钢围堰施工技术方案一、编制依据1、《海滨大道北段二期工程（疏港三线～蛏头沽）施工图设计》2、《公路桥涵施工技术规范》（JTJ041-2000）3、《公路工程质量检验评定标准》（JTG F80/1-2004）4、《公路工程技术标准》 (JTG B01-2003)5、《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD60-2004）6、《钢筋焊接及验收规程》（JGJ18-2003）7、《公路测量规范》（JTJ061-99）8、《公路桥涵地基与基础设计规范》（JTJ041-2000）9、《天津市钢筋混凝土桥梁耐久性设计规程》(J10862-2006)10、《混凝土用矿物掺合料应用技术规程》（J10527）11、《天津市预防混凝土碱集料反应技术管理规定》（试行）（JJG14-2000）12、《公路工程水泥混凝土试验规程》（JTJ 053-94）13、《混凝土外加剂》（GB8076）14、国家、部委和地方政府颁布的与本工程相关的技术规范及检验评定标准；二、编制说明本施工方案是根据目前业主提供的《海滨大道北段二期工程招标文件》、《海滨大道北段二期工程施工图》、《海滨大道北段二期工程招标补疑书》，以及结合实地现场勘察后编写。三、工程概况1、概述永定新河特大桥 8#、9#号两个主桥墩，基础为 70 根直径 1.8m 的钻孔灌注桩， 8#墩桩长为 88m，9#墩桩长 82m(桩顶标高：-10.35m，桩底标高：-98.35m、-92.35m)。桩为矩型布置，间距 4.6m。桩上为矩型承台，平面尺寸 44.4×30.6m，厚度 5.5m，顶标高-5.0m，底标高-10.5m。承台埋置较深，需要采用钢围堰对承台干施工。承台结构图见图 3-1。钢围堰是承台干施工的临时挡土及挡水结构及承台混凝土浇注时的侧模。为考虑下沉偏差，钢围堰内皮尺寸长度方向上比承台大 30cm，宽度方向上比承台大30cm。单个钢围堰采用无底、双壁结构，厚度 1.5m，高度 17.7m，长宽为 47.7*33.9m,设计顶标高+4.0m,底标高-13.7m，单个重重量 1115t。封底混凝土标号为 C25，厚度2.3m，共计 2998.8m³，一次浇注完成。刃脚混凝土高度 5.7m，方量 1158m³。中交第一航务工程局有限公司 -1海滨大道北段二期工程 钢围堰施工技术方案图 3-1 承台结构图2、水文气象地质条件(1)潮汐本区属不规则半日潮，每日两潮，滞后 45 分钟，一般涨潮时间为 6 小时，退潮时间为 6 小时 22 分钟，最大潮差可达 4m，一般潮差为 2～3m。潮位特征值（以大沽高程起算，下同）年最高高潮位+4.81m（1992 年 9 月 1 日）年最低低潮位－2.03m（1968 年 11 月 10 日）年平均高潮位+2.77m年平均低潮位 0.34m平均海平面+1.56m平均潮差 2.43m最大潮差 4.37m（1980 年 10 月）(2)波浪根据塘沽海洋站多年波浪实测资料统计分析得：常浪向为 ENE 和 E 向，其出现频率分别为 9.68%和 9.53%。强浪向 ENE 向，次强浪向 H4％﹥1.5 的出现频率为 1.35%,T中交第一航务工程局有限公司 -2海滨大道北段二期工程 钢围堰施工技术方案﹥7.0 秒的频率为 0.33%。设计波浪要素：波高五十年一遇 H1%＝3.340m;波长 L＝5.7S。本海区的年强浪向为 NNW，其次是 E 向；常浪向为 S。本海域的不利浪向为 ENE，E向。(3)海流本区基本为往复流型，涨潮主流向 NW，落潮主流向 SE，涨潮主流向 SE，涨潮流速大于落潮流速，最大流速垂直分布大致由表层向底层逐渐减小。平面分布是由岸边向外海随着水深的增加而逐渐增大。流速小于 40cm/s 的累计频率为 96.4%。(4)工程地形、地质承台施工区域位于华北平原北部海冲积平原，地貌特征为滨海低地、泻湖洼地和海滩。地势低平，海相与陆相相交互沉积地层。本工程与钢围堰下沉有关的地质情况简介如下：9#主墩地质情况如下：① 淤泥：褐灰色，流塑，含有机腐殖质。层厚 0.5m，底标高+0.98m。② 淤泥质土：褐灰色，流塑，含有机质，夹粉团。层厚 2.5m，顶底标高+0.98~~~-1.02m。③ 淤泥：灰色，流塑，含有机质，夹粉团。层厚 2.5m，顶底标高-1.02~~~-5.02m。④ 淤泥质土：褐灰色，流塑，含有机质，夹粉团。层厚 2.5m，顶底标高-5.02~~~-6.92m。⑤ 粉土：灰色，稍密，含云母、有机质、贝壳。层厚 2.5m，顶底标高-6.92~~~-16.12m。8#主墩地质情况如下：...
