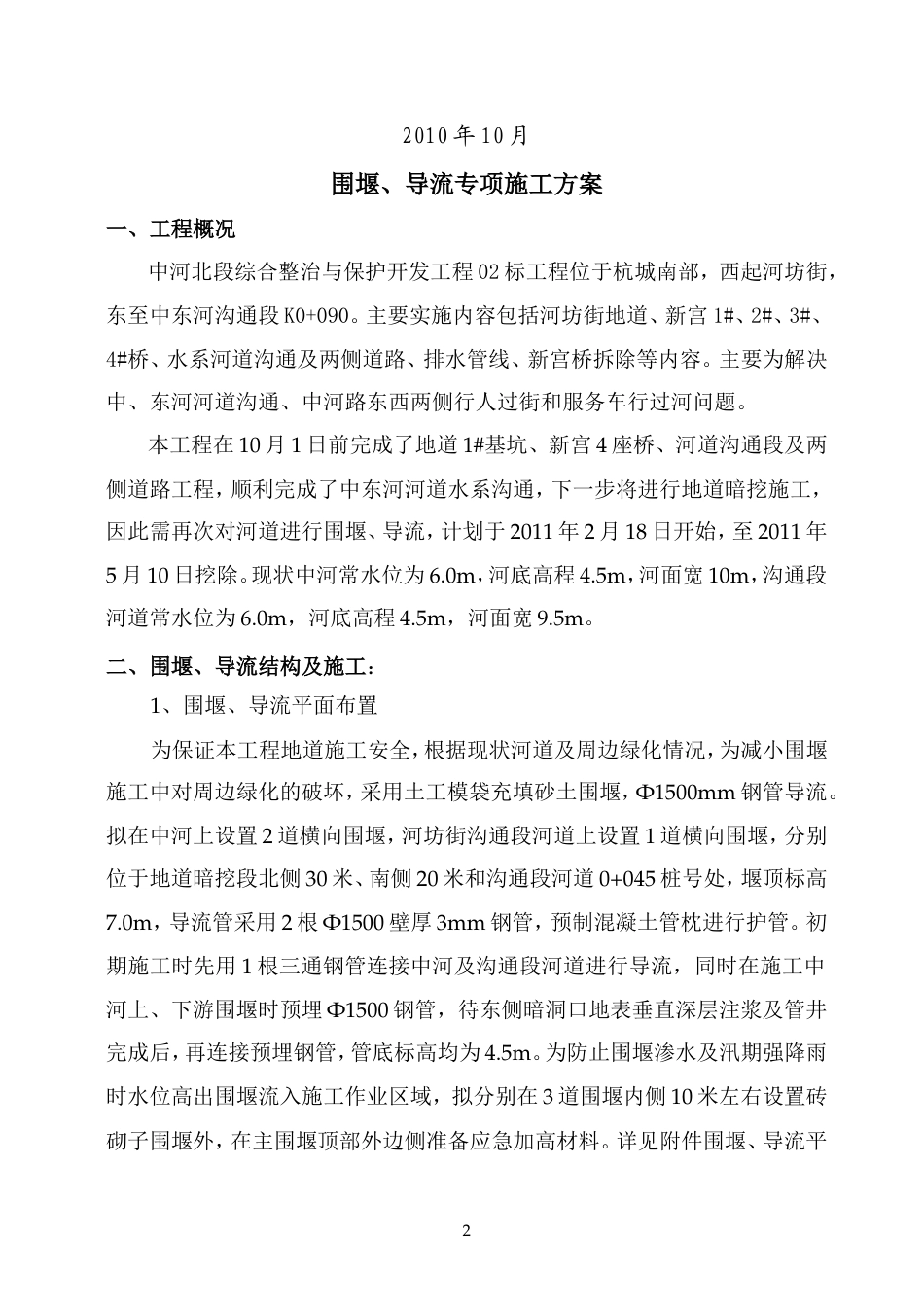

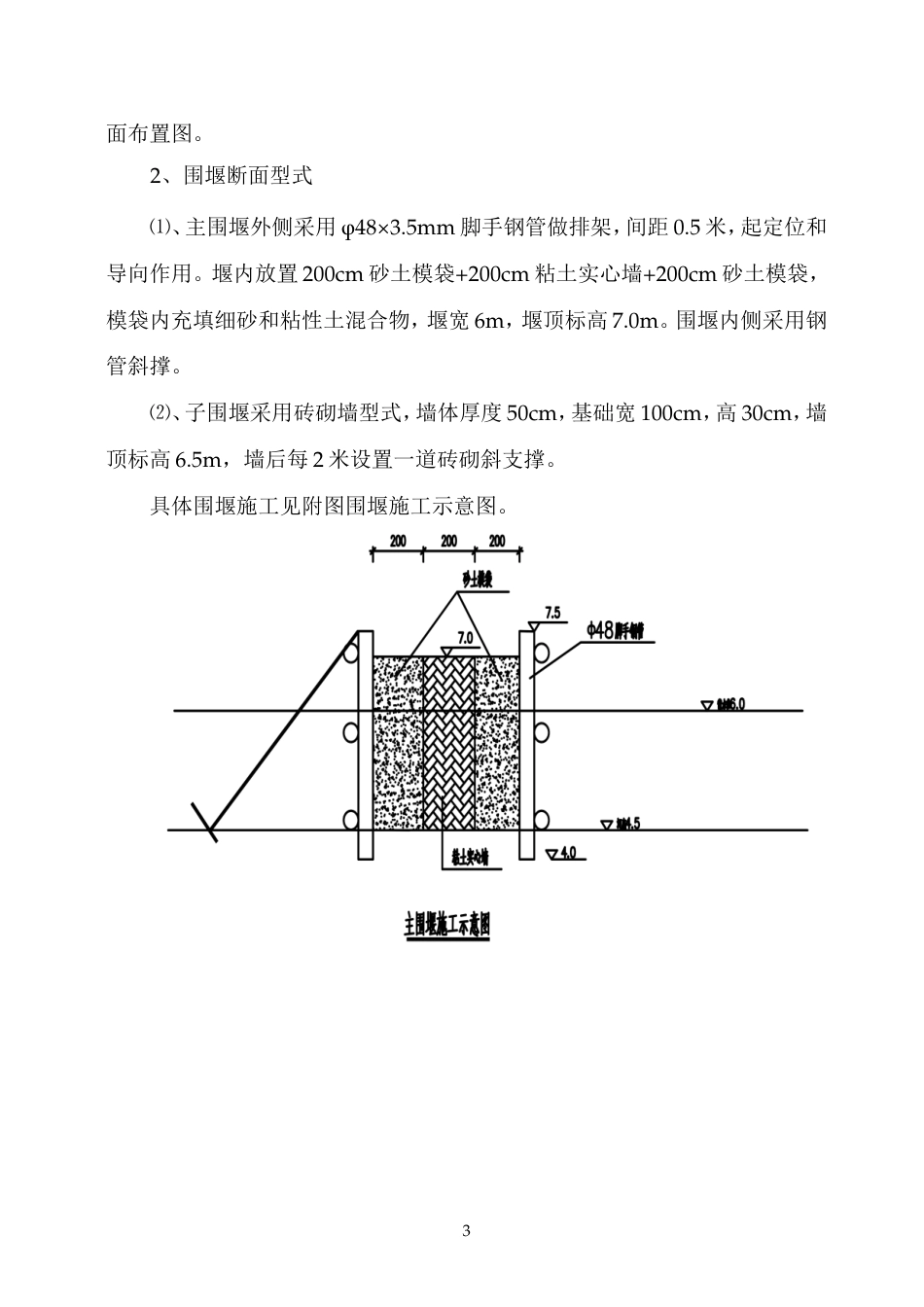

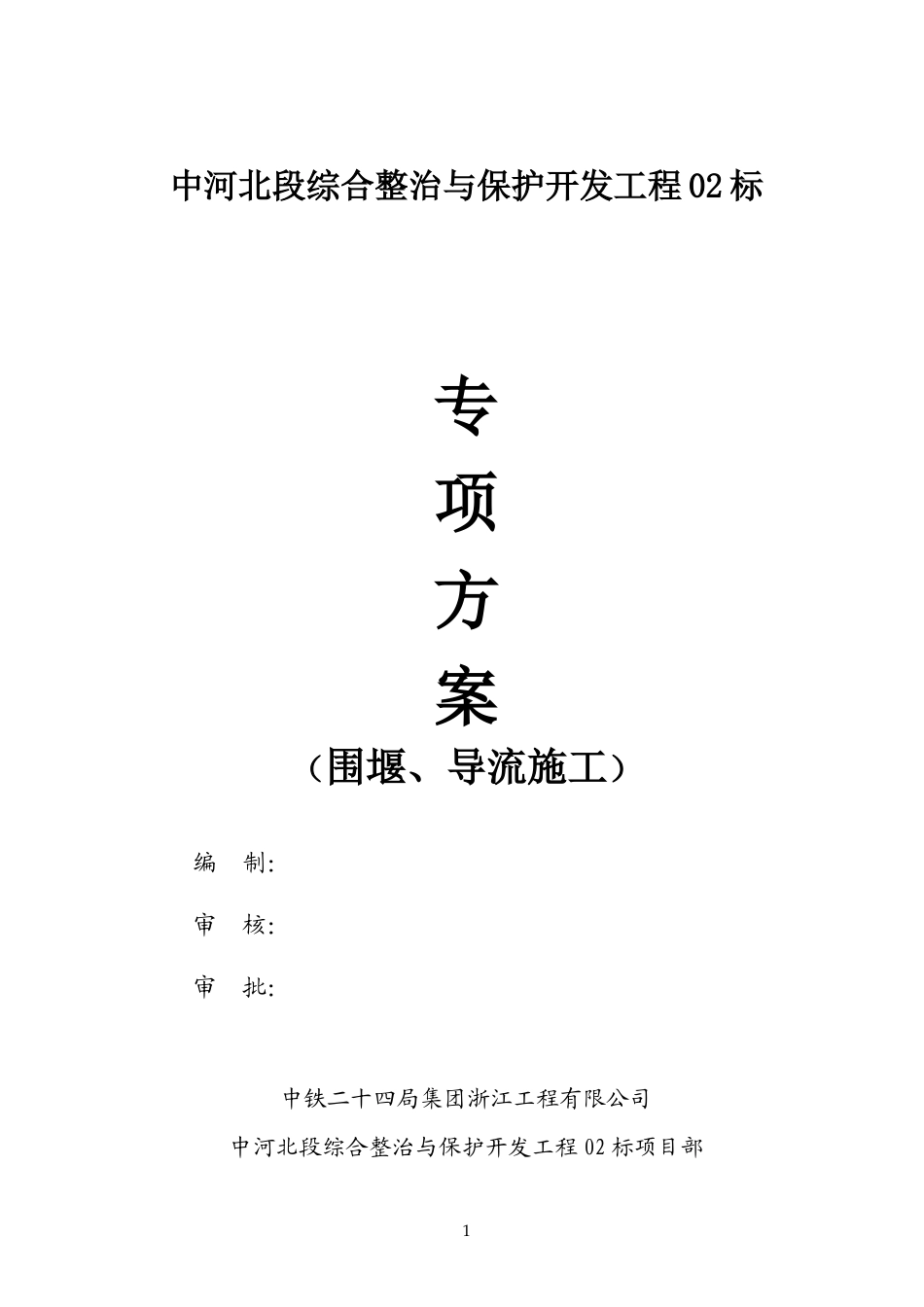

中河北段综合整治与保护开发工程 02 标专项方案（围堰、导流施工）编 制：审 核：审 批：中铁二十四局集团浙江工程有限公司中河北段综合整治与保护开发工程 02 标项目部12010 年 10 月围堰、导流专项施工方案一、工程概况中河北段综合整治与保护开发工程 02 标工程位于杭城南部，西起河坊街，东至中东河沟通段 K0+090。主要实施内容包括河坊街地道、新宫 1#、2#、3#、4#桥、水系河道沟通及两侧道路、排水管线、新宫桥拆除等内容。主要为解决中、东河河道沟通、中河路东西两侧行人过街和服务车行过河问题。本工程在 10 月 1 日前完成了地道 1#基坑、新宫 4 座桥、河道沟通段及两侧道路工程，顺利完成了中东河河道水系沟通，下一步将进行地道暗挖施工，因此需再次对河道进行围堰、导流，计划于 2011 年 2 月 18 日开始，至 2011 年5 月 10 日挖除。现状中河常水位为 6.0m，河底高程 4.5m，河面宽 10m，沟通段河道常水位为 6.0m，河底高程 4.5m，河面宽 9.5m。二、围堰、导流结构及施工：1、围堰、导流平面布置为保证本工程地道施工安全，根据现状河道及周边绿化情况，为减小围堰施工中对周边绿化的破坏，采用土工模袋充填砂土围堰，Φ1500mm 钢管导流。拟在中河上设置 2 道横向围堰，河坊街沟通段河道上设置 1 道横向围堰，分别位于地道暗挖段北侧 30 米、南侧 20 米和沟通段河道 0+045 桩号处，堰顶标高7.0m，导流管采用 2 根 Φ1500 壁厚 3mm 钢管，预制混凝土管枕进行护管。初期施工时先用 1 根三通钢管连接中河及沟通段河道进行导流，同时在施工中河上、下游围堰时预埋 Φ1500 钢管，待东侧暗洞口地表垂直深层注浆及管井完成后，再连接预埋钢管，管底标高均为 4.5m。为防止围堰渗水及汛期强降雨时水位高出围堰流入施工作业区域，拟分别在 3 道围堰内侧 10 米左右设置砖砌子围堰外，在主围堰顶部外边侧准备应急加高材料。详见附件围堰、导流平2面布置图。2、围堰断面型式⑴、主围堰外侧采用 φ48×3.5mm 脚手钢管做排架，间距 0.5 米，起定位和导向作用。堰内放置 200cm 砂土模袋+200cm 粘土实心墙+200cm 砂土模袋，模袋内充填细砂和粘性土混合物，堰宽 6m，堰顶标高 7.0m。围堰内侧采用钢管斜撑。⑵、子围堰采用砖砌墙型式，墙体厚度 50cm，基础宽 100cm，高 30cm，墙顶标高 6.5m，墙后每 2 米设置一道砖砌斜支撑。具体围堰施工见附图围堰施工示意图。3 3、土工模袋选择土工模袋委托专业厂家制作．土工布径向抗拉强度40 kN／m，横向抗拉强度20 kN／m，渗透系数(1．0～4．0)×10-3cm／s，有效孔径0．06～0．2 mm。4、铺设土工模袋、充填砂土闭气在钢管排架之间将土工模袋展平、定位后，随即采用7.5Kw吸砂泵向模袋内充填砂土，闭气土工模袋直径Φ5000mm，通长设置。外购选用细度模数不大于1.8细砂，并于就近选用的粉质粘土混合而成。三、围堰注意事项：①、围堰前清除堰底河床范围内的淤泥及杂物。 ②、围堰后派专人对堰体随时进行观察、测量，发现问题及时采取加固措4施。③、施工期间，围堰内准备 2 台 7.5KW、2 台 11KW 污水泵，确保围堰内水位不上升。④、待地道暗挖段施工完毕后，方可拆除围堰。四、围堰使用维护及安全度汛措施①、在汛期来临期间，增加排水泵的投入，同时现场配备足够的草袋和机械设备，确保安全度汛； ②、安排专人监测维护，特别是高水位时及大风暴雨天气，围堰外侧水位变化区设防浪防冲保护围堰顶上备袋装土、土工布、块石等应急抢险器材。③、围堰两侧与原河岸交界处应形成阶梯形接合面。围堰运行使用期间，指令专人对围堰进行安全监测。五、施工围堰的拆除根据施工设备、地形条件要求，确定了采用挖泥船拆除围堰的原则。首先人工拆除钢管，再用抓斗式挖泥船开挖，淤泥装入运输船外运。六、导流管施工措施及要求1、导流管采用钢管，并稳定的嵌固与围堰中，管壁外在上下游的围堰中设置止水环。2、导流管吊装采用 16 吨起重机进行，人工推移时，钢管前方严禁有人，5就位后挡掩牢固。3、施工中导流管三通接口由厂家定做，其它均采用法兰盘连接，内嵌止水环。4、导流管局部漏水部位采用焊接工艺封堵，焊接设备符合规范要求。6
