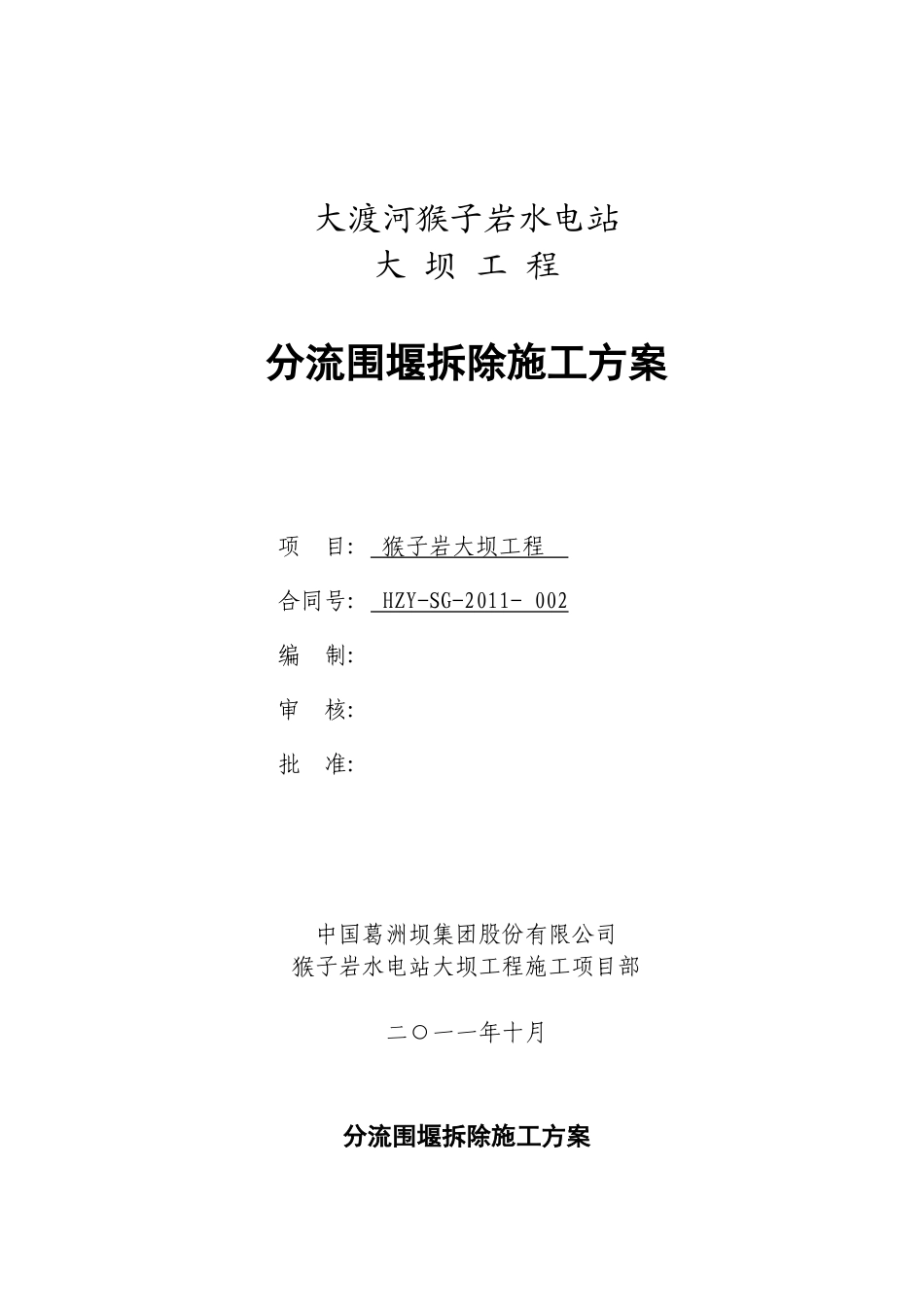

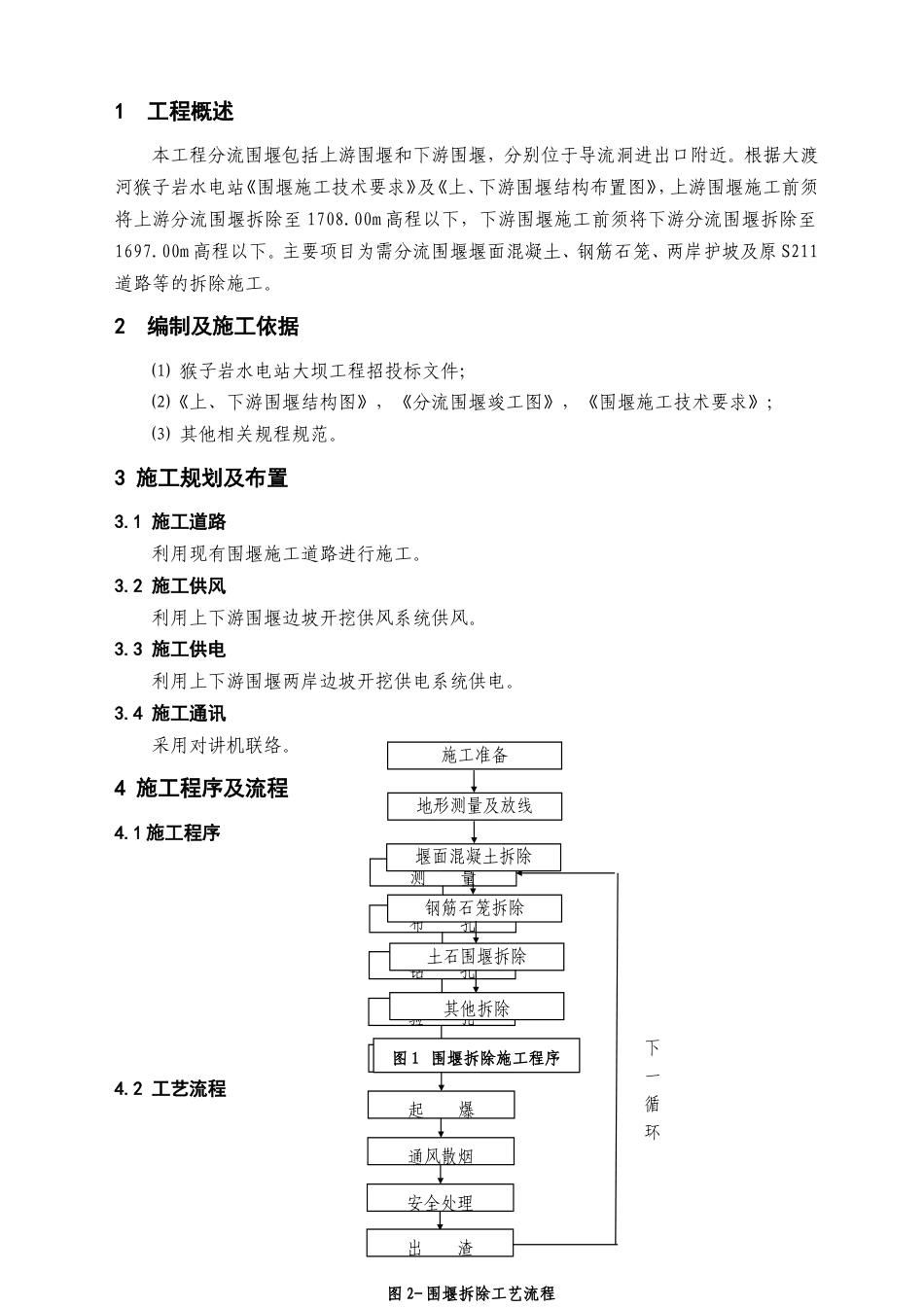

大渡河猴子岩水电站大 坝 工 程 分流围堰拆除施工方案项 目: 猴子岩大坝工程 合同号: HZY-SG-2011- 002 编 制: 审 核: 批 准: 中国葛洲坝集团股份有限公司猴子岩水电站大坝工程施工项目部二○一一年十月分流围堰拆除施工方案1 工程概述本工程分流围堰包括上游围堰和下游围堰，分别位于导流洞进出口附近。根据大渡河猴子岩水电站《围堰施工技术要求》及《上、下游围堰结构布置图》，上游围堰施工前须将上游分流围堰拆除至 1708.00m 高程以下，下游围堰施工前须将下游分流围堰拆除至1697.00m 高程以下。主要项目为需分流围堰堰面混凝土、钢筋石笼、两岸护坡及原 S211道路等的拆除施工。2 编制及施工依据⑴ 猴子岩水电站大坝工程招投标文件；⑵《上、下游围堰结构图》，《分流围堰竣工图》，《围堰施工技术要求》；⑶ 其他相关规程规范。3 施工规划及布置3.1 施工道路利用现有围堰施工道路进行施工。3.2 施工供风利用上下游围堰边坡开挖供风系统供风。3.3 施工供电利用上下游围堰两岸边坡开挖供电系统供电。3.4 施工通讯采用对讲机联络。4 施工程序及流程4.1 施工程序4.2 工艺流程第 2 页 共 4 页测 量布 孔钻 孔验 孔装药连线起 爆通风散烟安全处理出 渣图 2- 围堰拆除工艺流程下一循环施工准备地形测量及放线钢筋石笼拆除堰面混凝土拆除土石围堰拆除其他拆除图 1 围堰拆除施工程序5 施工方法根据围堰施工技术要求及现场实际施工情况，分流围堰需拆除影响防渗墙施工及围堰填筑施工的堰面混凝土、钢筋石笼、护岸浆砌石及土石围堰等不符合围堰填筑要求的结构。其中围堰堰面混凝土及护岸浆砌石、贴坡混凝土，均采用松动爆破的方式进行拆除施工（此处以堰面混凝土的拆除施工为例进行说明），其余土石围堰、原 S211 公路路面及填筑断面范围内的建筑废料等均采用反铲挖除，配合 20t 自卸车出渣至色古沟渣场。5.1 堰面混凝土拆除5.1.1 爆破设计⑴钻孔采用 CM351 进行造孔，钻孔直径 120mm。为达到良好的爆破效果，尽量缩小钻孔的间排距，此处拟定间排距 50cm。堰顶钢筋混凝土 80cm 厚，故钻孔深度控制在 60cm，钻孔角度垂直混凝土面，钻孔按间排距要求根据现场实际情况布置。⑵装药量根据钢筋混凝土坚固系数、开挖面积及爆破的方式，初步确定单孔炸药的消耗量为0.75kg。所用炸药为乳化炸药,药卷直径 70mm。炮孔堵塞采用炮泥堵塞密实，堵塞长度不小于 20cm。⑶起爆方式及顺序采用起爆器起爆。孔位布置及分段见爆破设计图。未完全爆破的大块钢筋混凝土采用液压破碎锤破碎。5.1.2 出渣根据《围堰施工技术要求》，对分流围堰堰面混凝土及钢筋石笼等进行拆除，拆除后与堰体填筑断面范围内的表土、蛮石、建筑废料等一起，采用反铲配合 20t 自卸汽车装车出渣至色古沟渣场。第 3 页 共 4 页5.2 钢筋石笼拆除分流围堰钢筋石笼拟采用反铲或轮胎吊分个吊装进行拆除施工。①利用氧气乙炔割除钢筋石笼顶部联接盖板，将钢筋石笼分解成单独个体；②利用反铲或轮胎吊逐个将石笼转移至下游护脚或 S211 公路路基边坡下方，清除石笼内块石后，利用氧气乙炔切割钢筋，钢筋应收拢至固定位置集中堆放，待完成钢筋石笼拆除施工后统一处理。5.3 土石围堰拆除为保证围堰填筑质量，需挖除分流围堰填筑的垫层料、过渡料及堆石料等不满足围堰填筑要求的渣料，同时为确保防渗墙施工顺利进行，为防渗墙施工提供合适的施工平台，需将上述渣料清除出围堰填筑范围。5.4 其他拆除根据《上、下游围堰结构图》，需对影响围堰两岸岸坡结构的原有建筑设施（原 S211公路路面、两岸浆砌石及贴坡砼护坡等）进行拆除施工，其中浆砌石及贴坡砼拟采用松动爆破的方式进行拆除，其余均采用反铲配合 20t 自卸车直接挖装，出渣至色古沟渣场。第 4 页 共 4 页
