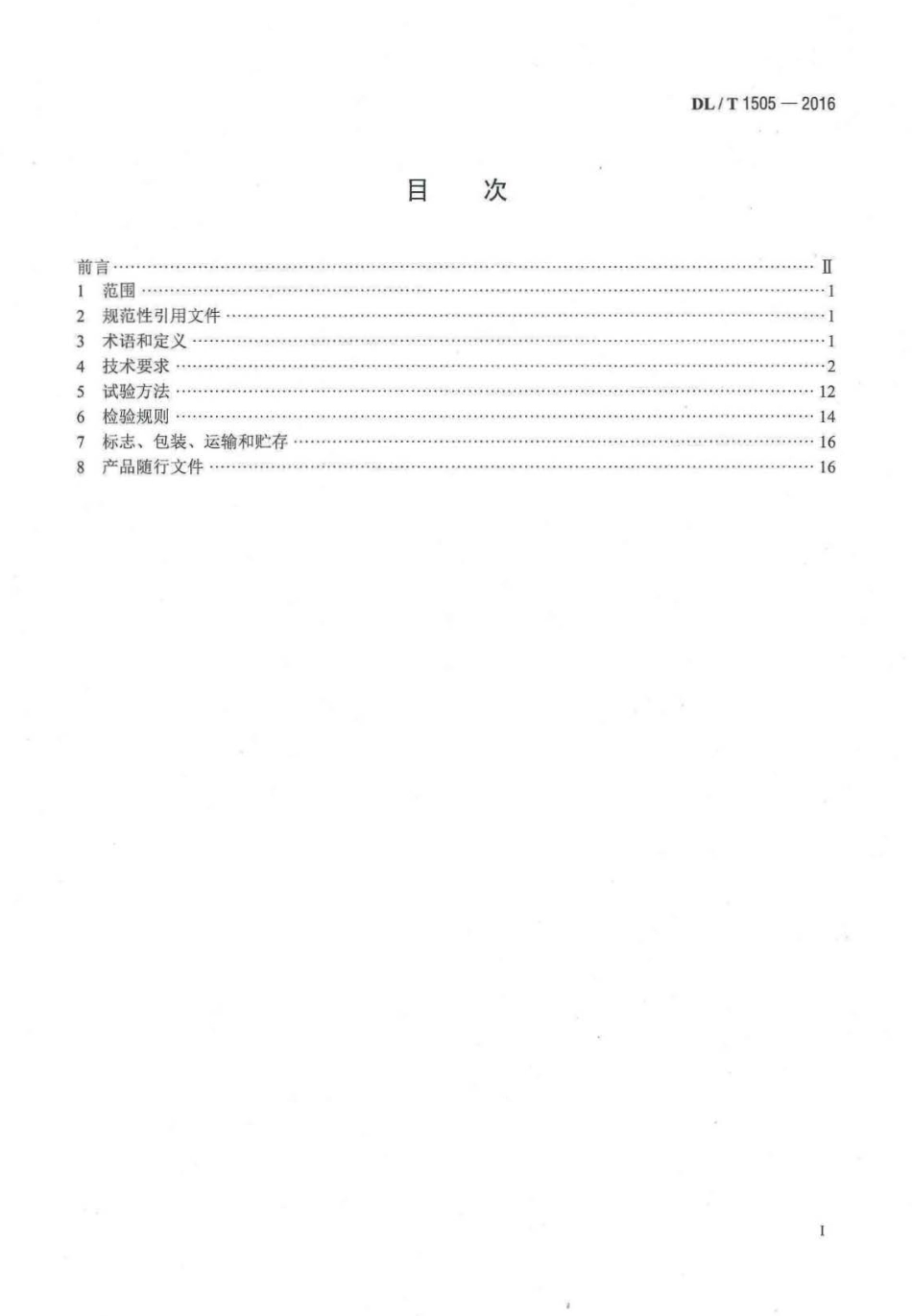

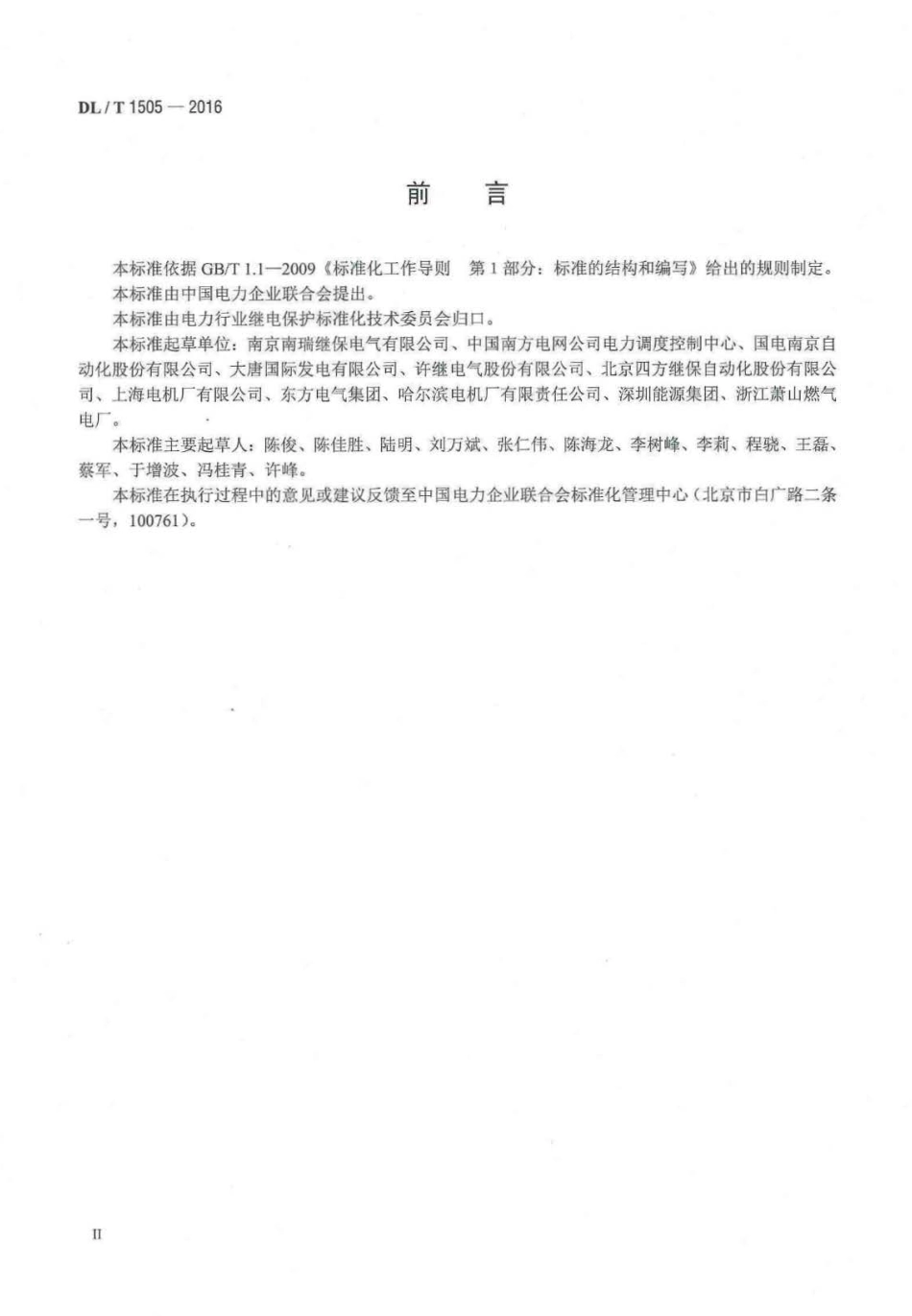

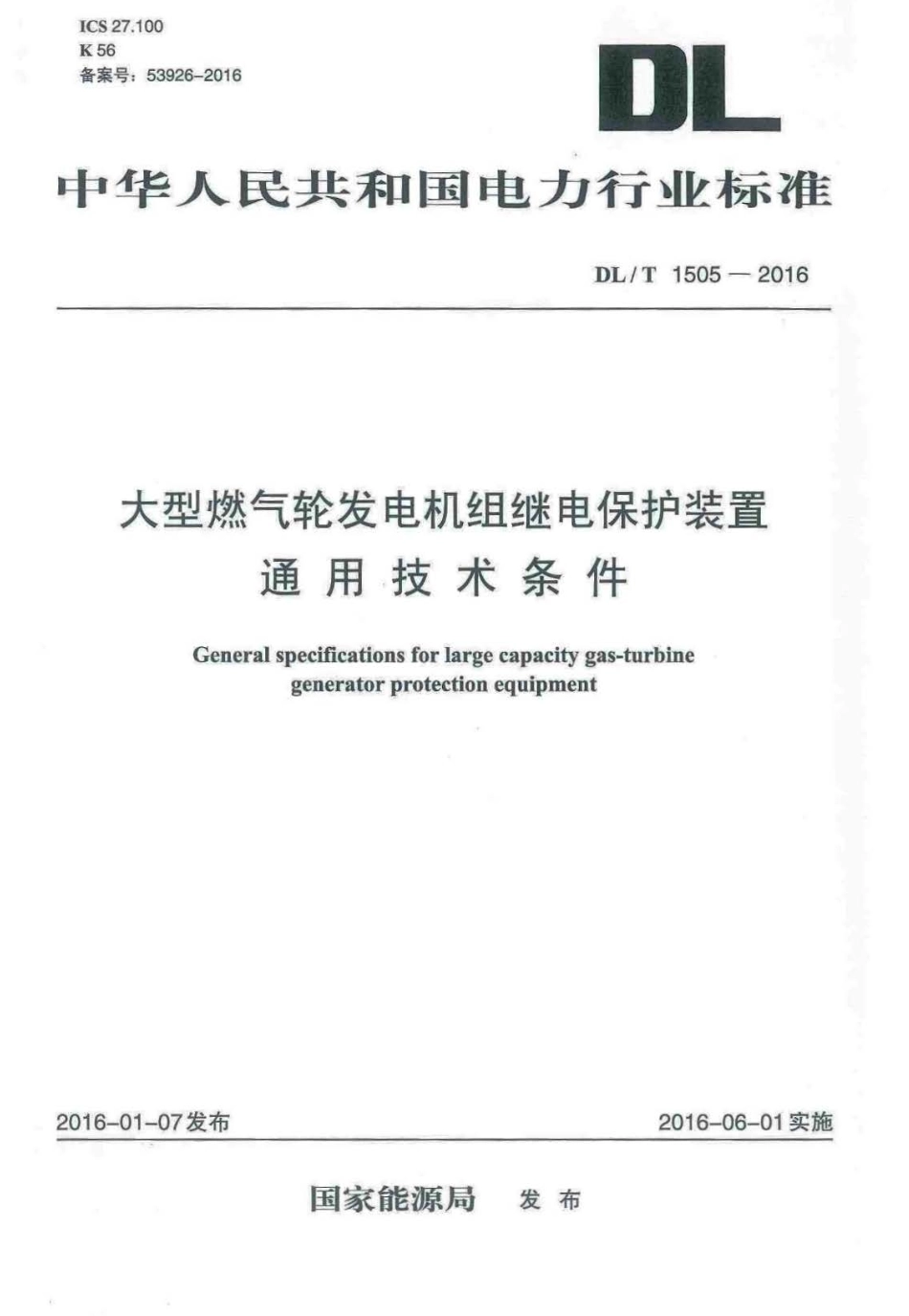

ICS 27.100 K56 备案号：53926…2016中华人民共和国电力行业标准. DL/T 1505 -2016 大型燃气轮发电机组继电保护装置通用技术条件Genera.I specifica“ons for large capacity gas-turbine generator protection equipment 2016-01-07 发布2016-06-01 实施国家能源局发布目、户，I.入DL / T 1505 -2016 . 前言 ……………………………. . . . . .………………··………………………………. . . . . . . . . . . . . . Il 1 范围……2 规范性引用文件…··3 术语和定义…………………………4 技术要求…………………………………………………………………………………………… … 25 试验方法… …………… ………………………………………………………. . . . . .…………… 12 6 检验规则. .……··…… ……………… . . . . . . .………………………………………·………. . . . . . .… 14 7 标志、包装、运输和贮存………………………·……………………………………………………… 16 8 产品随行文件 …….…………………………………··……………………………………………… M, DL / T 1505 -2016 目lj言本标准依据 OBIT l. J -2009 《标准化工作导则第 1 部分：标准的结构和编写》给出的规则制定。本标准由中国电力企业联合会提出。本标准由电力行业继电保护标准化技术委员会归口。本标准起草单位 ： 南京南瑞继保电气有限公司、中国南方电网公司电力调度控制中心、国电南京 自动化股份有限公司 、 大唐国际发电有限公司、许继电气股份有限公司、北京四方继保自动化股份有限公司、上海电机厂有限公司、东方电气集团、哈尔泯电机厂有限责任公司 、 深圳能源集团、浙江萧山燃气电厂。本标准主要起草人 ： 陈俊、陈佳胜、陆明、刘万斌、张仁伟、陈海龙、李树峰、李莉、程挠、王磊、蔡军、于增波、冯桂膏、许l峰。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市自广路二条一号 ，100761 ）。. n DL/ T 1505 -2016 大型燃气轮发电机组继电保护装置通用技术条件1 范围本标准规定了单机容量在 lQ装置）的基本技术要求、试验本标准适用于大型燃起A护装置、高压厂用变压密护装置的开发、设计、 俑，、DL厅 478-2013DL/T 671-2010 3 术语和定义. 文件，仅注日辈 的吗本适用于本文件。于本文件。器如保护装置的振巷 、 冲击、碰撞和地震寸 ，第 3 -101 部分：插GB厅 2900.1 、 OBIT 2900. 17 、 GB/T 14285-2006 、 DL厅 671-2010 界定的以及下列术语和定义适用于本文件 。3. 1 静止变频器static frequency convertor 利用大功率电力电子器件将工频电流输入变成连续可调的变频交流电输出的装置，由整流器、逆变器和控制保护单元等组成，用于大型电机的拖动，简称 SFC .3.2 负载换相型变频器load commutated inverter 大型燃气机组启 动过程中使用的一种变频启动设备，利用同步电机反电动势换相的晶闸管逆变器供DL / T 1505-2016 电实现同步电机调速，简称 LCJ 。3.3 变频启动variable frequency starting 通过 SFC 或 LCI 实现燃气轮发电机组启动的一种方式，此过程中燃气轮发电机作为同步电动机理行。4 技术要求4.1 环境条件4.1. 1 正常工作大气条件装置正常工作大气条件如下 ：a) 环模温度：一10℃～＋55 ℃。b ）相对温度：5%～95% （装置内部既无凝露，也不应结惊〉。c) 大气压力 ：80kPa～ I 06kPa. 4.1.2 贮存、运输极限环境温度装置极限环境温度条件如下 ：a) 贮存环境温度为－20℃～＋55 ℃，相对湿度不大于 85% 。b) 运输环境温度为-40℃～＋70℃，相对湿度不大于 85% 。4.1. 3 周围环境装置工作环境要求应满足 ：a) 应遮阳、挡雨雪、防御雷击、沙尘、通风。b) 电磁环境应符合 DνT478-20日中 7.4 规定．c) 场地应符合 GB厅 9361一201 l 中 B 类安全要求的规定。.
