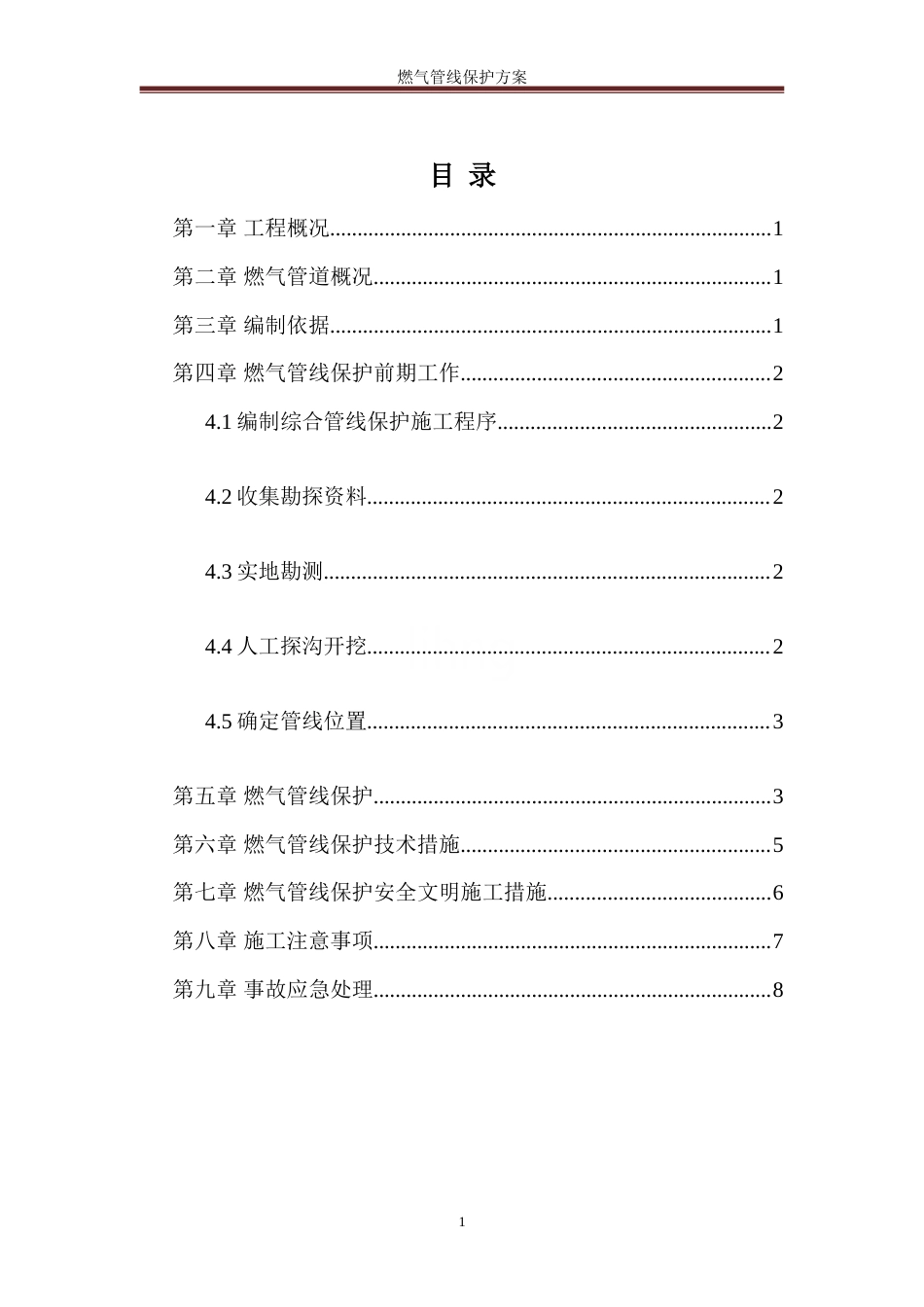

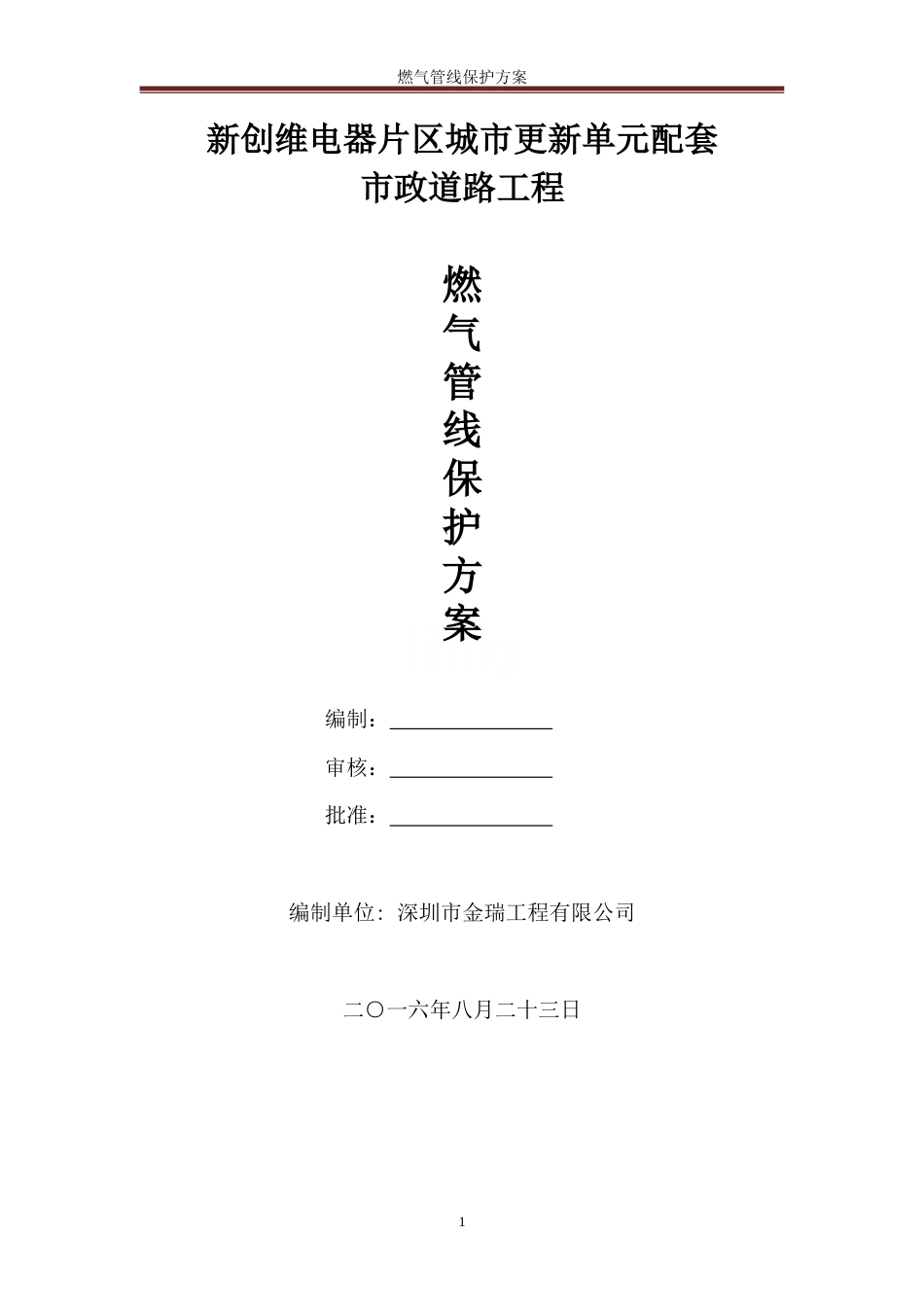

1燃气管线保护方案新创维电器片区城市更新单元配套市政道路工程燃气管线保护方案编制： 审核： 批准： 编制单位: 深圳市金瑞工程有限公司二○一六年八月二十三日 1燃气管线保护方案目 录第一章 工程概况.................................................................................1第二章 燃气管道概况.........................................................................1第三章 编制依据.................................................................................1第四章 燃气管线保护前期工作.........................................................24.1 编制综合管线保护施工程序..................................................24.2 收集勘探资料..........................................................................24.3 实地勘测..................................................................................24.4 人工探沟开挖..........................................................................24.5 确定管线位置..........................................................................3第五章 燃气管线保护.........................................................................3第六章 燃气管线保护技术措施.........................................................5第七章 燃气管线保护安全文明施工措施.........................................6第八章 施工注意事项.........................................................................7第九章 事故应急处理.........................................................................8 1燃气管线保护方案第一章 工程概况 本项目位于光明新区公明街道办南侧,属新创维电器片区城市更新单元配套市政道路工程，为新建工程，由金安东一路和康耀街组成。金安东一路向东与创维路相接，向西顺接人民路，全长 483.942m，道路设计宽为 24m。康耀街向北与松白路辅导相接，向南顺接创业路，全长 397.491m，道路设计宽为 18m。主要包括新建机动车道及人行道，道路沿线布设相关给水、雨水、污水、燃气、电力、电信、照明等市政管线。本项目的建设对改善区域的交通环境、投资环境、提高土地利用价值、树立公明街道的门户形象是十分必要的。第二章 燃气管道概况 本工程项目设计为城市燃气管，管材为聚乙烯 PE100SDR17.6 系列。金安东一路设计燃气主管径为 De160×9.1 和 De200×11.4，康耀街设计燃气主管径为 De160×9.1，均为中压燃气管道，即管道设计压力0.3MPa(3.0Kg/cm ),输送介质为天然气；聚乙烯管道设计使用寿命不低于 50 年。第三章 编制依据3.1 光明新区《深圳市建设工程招标文件》 ；3.2 广东中天市政工程设计有限公司施工图；3.3《聚乙烯燃气管道工程技术规程》CJJ63-2008；2燃气管线保护方案3.4《城填燃气输配工程施工及验收规范》CJJ33-2005；3.5《深圳市燃气管道工程设计、施工若干技术规定》 。第四章 燃气管线保护前期工作4.1 编制综合管线保护施工程序收集勘探资料----实地勘测----人工探沟开挖----确定管线位置----保护4.2 收集勘探资料向有关单位、业主及监理单位的相关人员仔细咨询了解施工区域内的燃气管线的种类、数量、走向、埋置深度等。并请业主提供相关的图纸资料，以此作为制定地下管线防护措施的依据。4.3 实地勘测由于设计提供的图纸与施工现场局部地下管线位置、走向可能与实地不符，需要在施工前手持图纸进行实地勘踏。将不符的通过照片、文字形式记录下来，并且联系燃气单位、业主、监理、设计方进行确认。4.4 人工探沟开挖4.4.1 采用人工开挖，首先沿施工现场周边（距边线 1-2 米）开挖探沟，再根据提供的燃气管线方位及周边开挖的探沟所露管线，垂直其管线每隔 10 米挖一条长度 2 米左右探沟。探沟宽度为 0.6 米，深度不小于3燃气管线保护方案0.8 米。通过开挖探沟，找出燃气管线位置；施工区域内不得堆放各种物资、设备，各种车辆机械不得驶...
