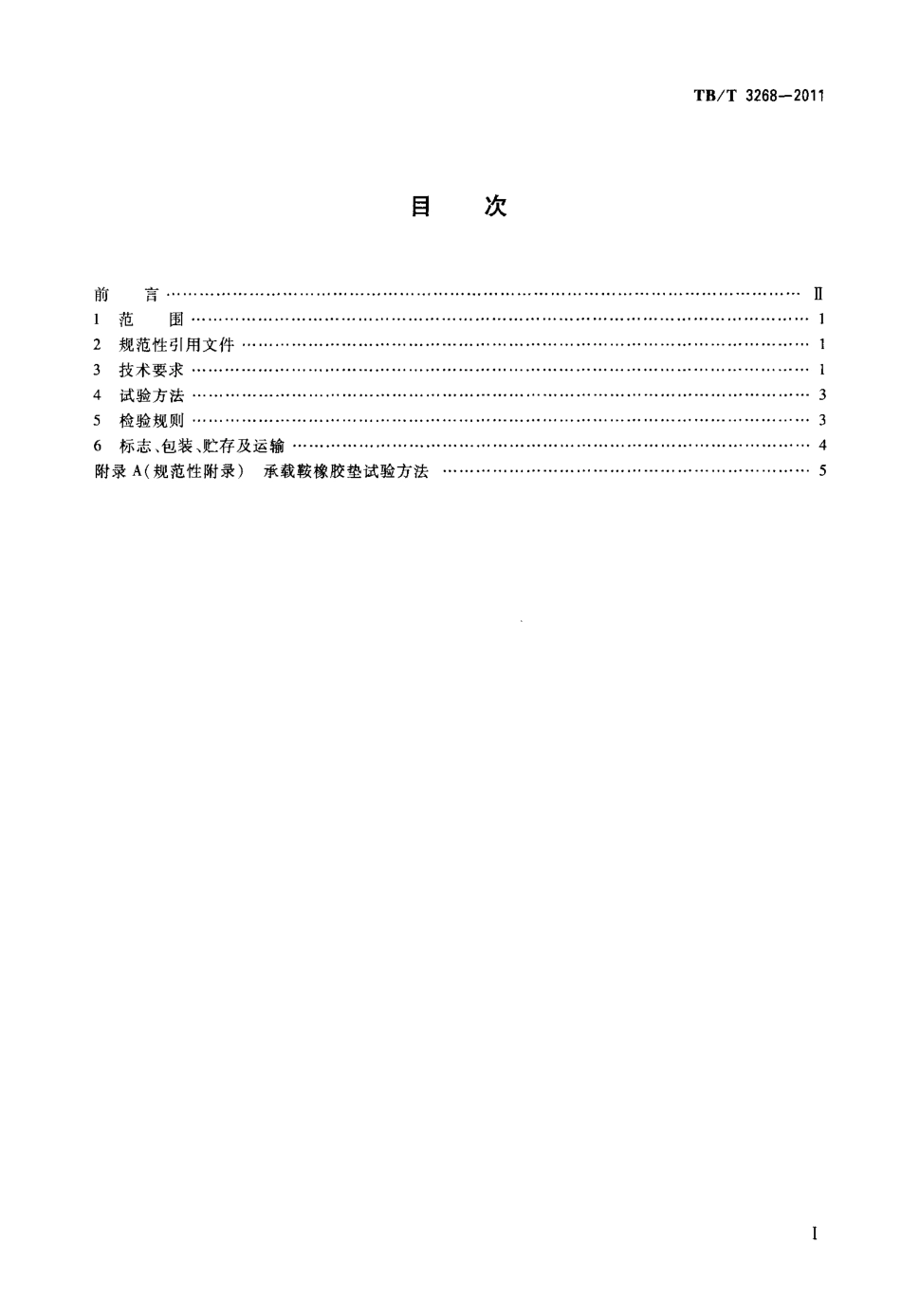

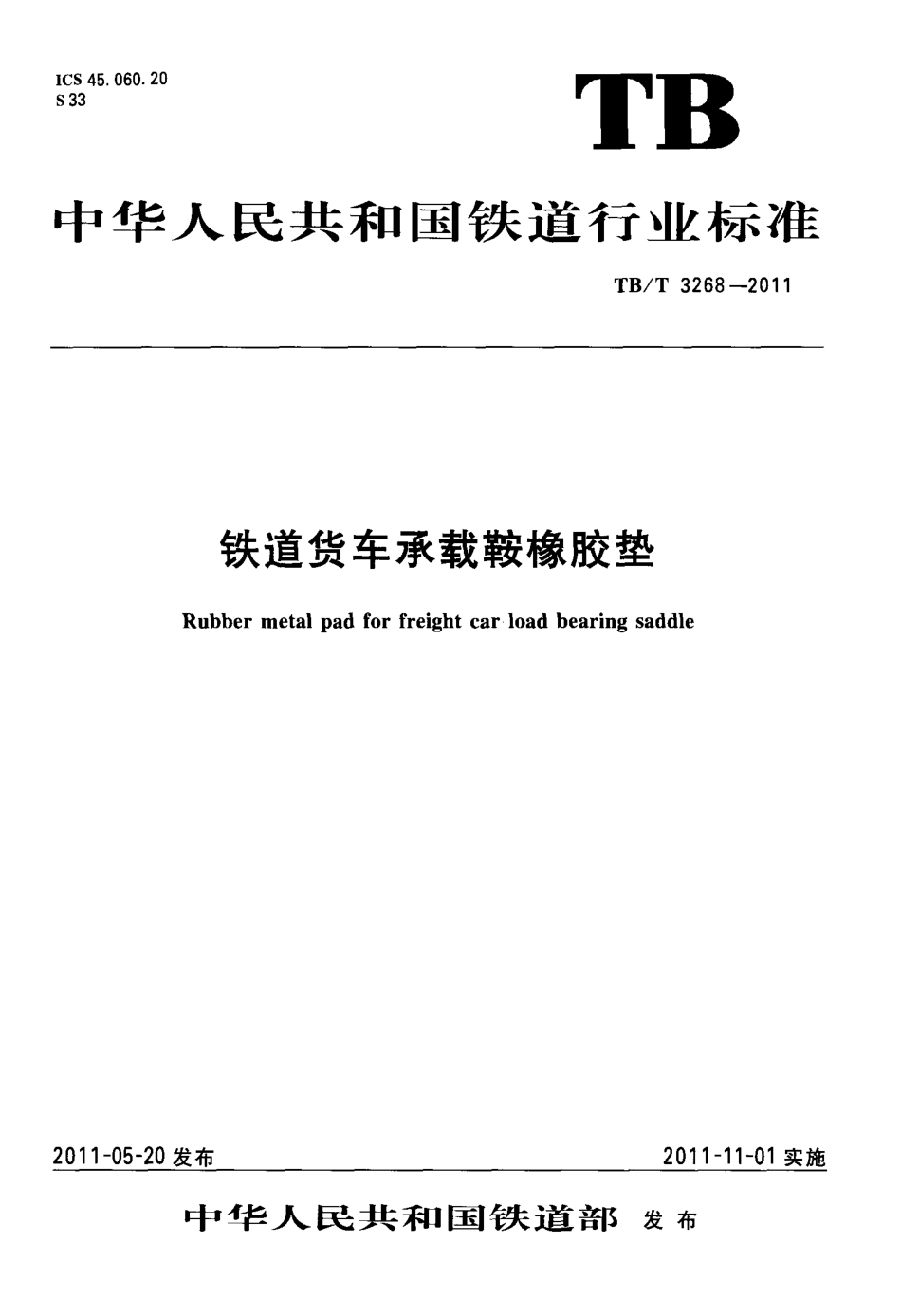

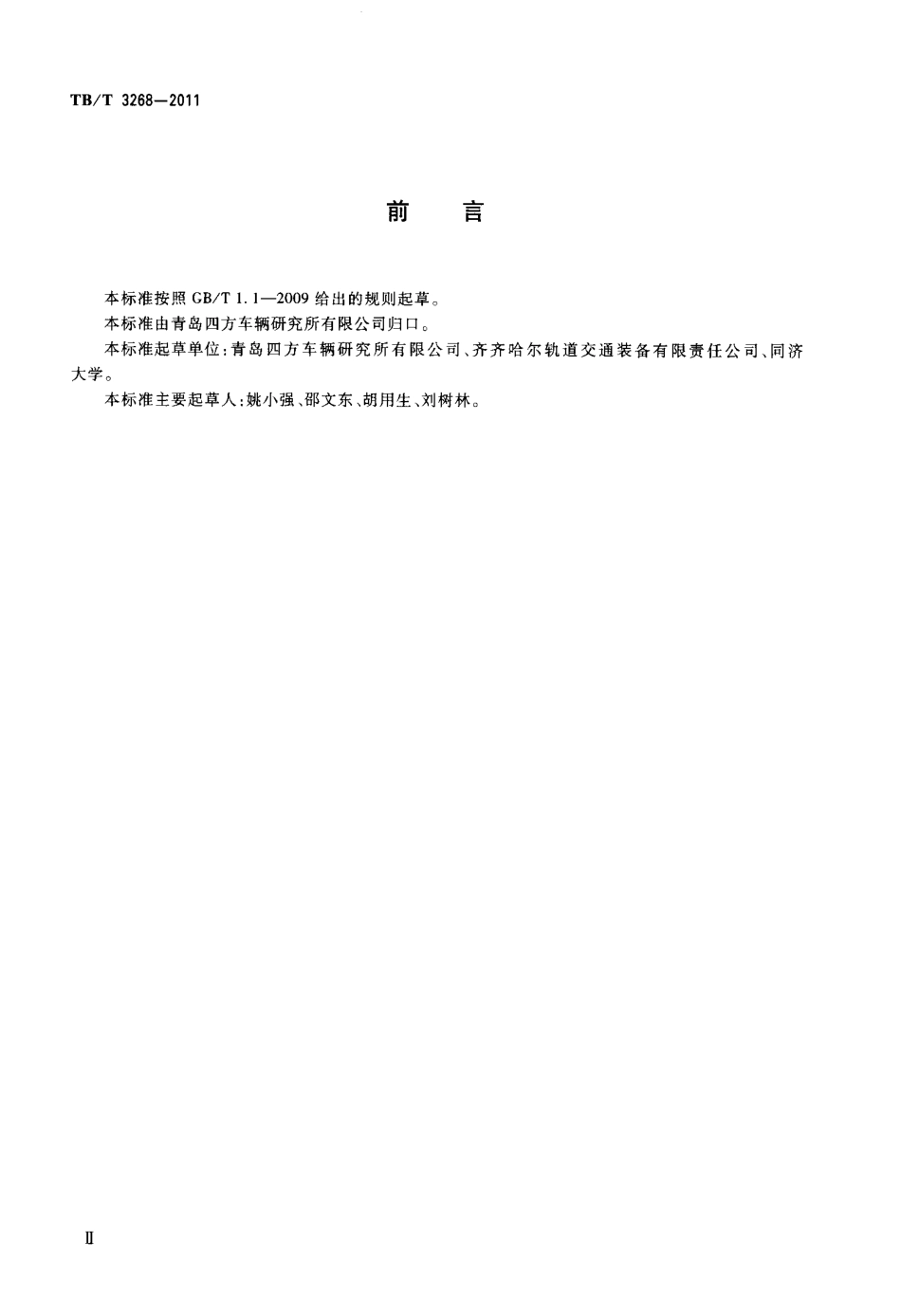

1CS 45．060．20S 33TB中华人民共和国铁道行业标准TB／T 3268—2011铁道货车承载鞍橡胶垫Rubber met al pad for frei ghtcar l oad beari ng saddl e201 1_05‘20发布2011—11—01实施中华人民共和国铁道部发布目次前言⋯⋯⋯⋯⋯⋯⋯⋯- - ⋯⋯⋯⋯⋯⋯1范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯·2规范- K- 引用文件· · ⋯⋯- ⋯⋯⋯⋯⋯⋯⋯⋯·3技术要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯- · -4试验方法⋯⋯⋯⋯⋯⋯⋯⋯- - - ⋯⋯⋯⋯⋯一5检验规则- ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6标志、包装、贮存及运输⋯⋯⋯⋯⋯· ⋯⋯⋯附录A(规范性附录)承载鞍橡胶垫试验方法TB／T 3268—201 1I1113345TB／T 3268—201 1月U昂本标准按照GB／T 11—2009给出的规则起草。本标准由青岛四方车辆研究所有限公司归口。本标准起草单位：青岛四方车辆研究所有限公司、齐齐哈尔轨道交通装备有限责任公司、同济大学。本标准主要起草人：姚小强、邵文东、胡用生、刘树林。Ⅱ铁道货车承载鞍橡胶垫TB／T 3268- - 201 11范围本标准规定了铁道货车转向架承载鞍橡胶垫的技术要求，试验方法，检验规则，标识、包装、贮存及运输要求等。本标准适用于铁道货车转K6型转向架承载鞍橡胶垫的制造与检验。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注13期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB／T 528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定( GB／T 528- - 2009，ISO 37：2005，IDT)GB／T 5311硫化橡胶或热塑性橡胶压人硬度试验方法第1部分：邵氏硬度计法( 邵尔硬度)(GB／T 5311—2008，[ SO7619．1：2004．IDT)GB／T 699优质碳素结构钢GB／T 1184形状和位置公差未注公差值( CB／T 1184- - 1996，eqv ISO 2768- 2：1989)GB／T 1682硫化橡胶低温脆性的测定单试样法( GB／T 1682- - 1994，eqv ISO 812：1991)GB／T 1804一般公差未注公差的线性和角度尺寸的公差( GB／T 1804- - 2000，eqvISO 2768—1：1989)GB／T 3512硫化橡胶或热塑性橡胶热空气加速老化和耐热试验(GB／T 3512—200l ，eqv ISO 188：1998)GB／T 3672 1- - 2002橡胶制品的公差第一部分：尺寸公差( ISO 3302—1：1996，IDT)GB／T 3672．2—2002橡胶制品的公差第二部分：几何公差(ISO 3302- 2：1998，IDT)GB／T 5721橡胶密封制品标志、包装、运输贮存的一般规定GB／T 7759硫化橡胶、热塑性橡胶常温、高温和低温下压缩永久变形测定(GB／T 7759- - 1996，eqv ISO 815：1991)GB／T 7764．橡胶鉴定红外光谱法( GB／T 7764—2001，eq．v ISO 4650：1984)GB／T 1121l硫化橡胶或热塑性橡胶与金属粘合强度的测定二板法(GB／T 11211—2009，eqvISO 814：1986)GB／T 14837橡胶及橡胶制品组分含量的测定热重分析法(GB／T 148371993，neq ISO／DIS9924：1992)‘、HG／T 3090模压和压出橡胶制品外观质量的一般规定TB／T 1580新造机车车辆焊接技术条件TB／T 2944铁道用碳素钢锻件3技术要求3。1使用环境温度产品使用环境温度为一50℃～+70℃，并且应能满足在解冻库110℃保温3 h恢复常温后不影响性能的要求。1TB／T 3268- - 201 13 2材料要求321优质碳素结构钢应符合GB／T 699的要求。3．2．2橡胶垫中橡胶的主要成分为天然橡胶，应符合表l 的规定。表1序号测试项目橡胶垫的指标试验方法硬度】75±5GB／T 5311Shore A．度拉伸强度2≥15GB／T 528MPa扯断伸长率3≥350GB／T 528435℃．24 h25％≤15恒定压缩永久变形，A型570℃．24 h．25％≤25GB／T 7759％6110℃，3 h，25％≤307≤一50GB／T 1682脆性温度℃8橡胶与气嚣磬合强度≥6 0GB／T112119热空气老化’壤伸强度变化率70℃．96 h≥一15GB／T 351210110℃．3 h≥一1011红外光谱符合33 4CB／T 776412热失重图谱符合3 3 4GB／T 148373 3性能要求3．3．1产品的纵向刚度、横向刚度、垂向压缩变形量和疲劳性能应符合表2的规定。表2序号试验项目橡胶垫的指标纵向刚度l14±21kN／mm横向刚度2.
