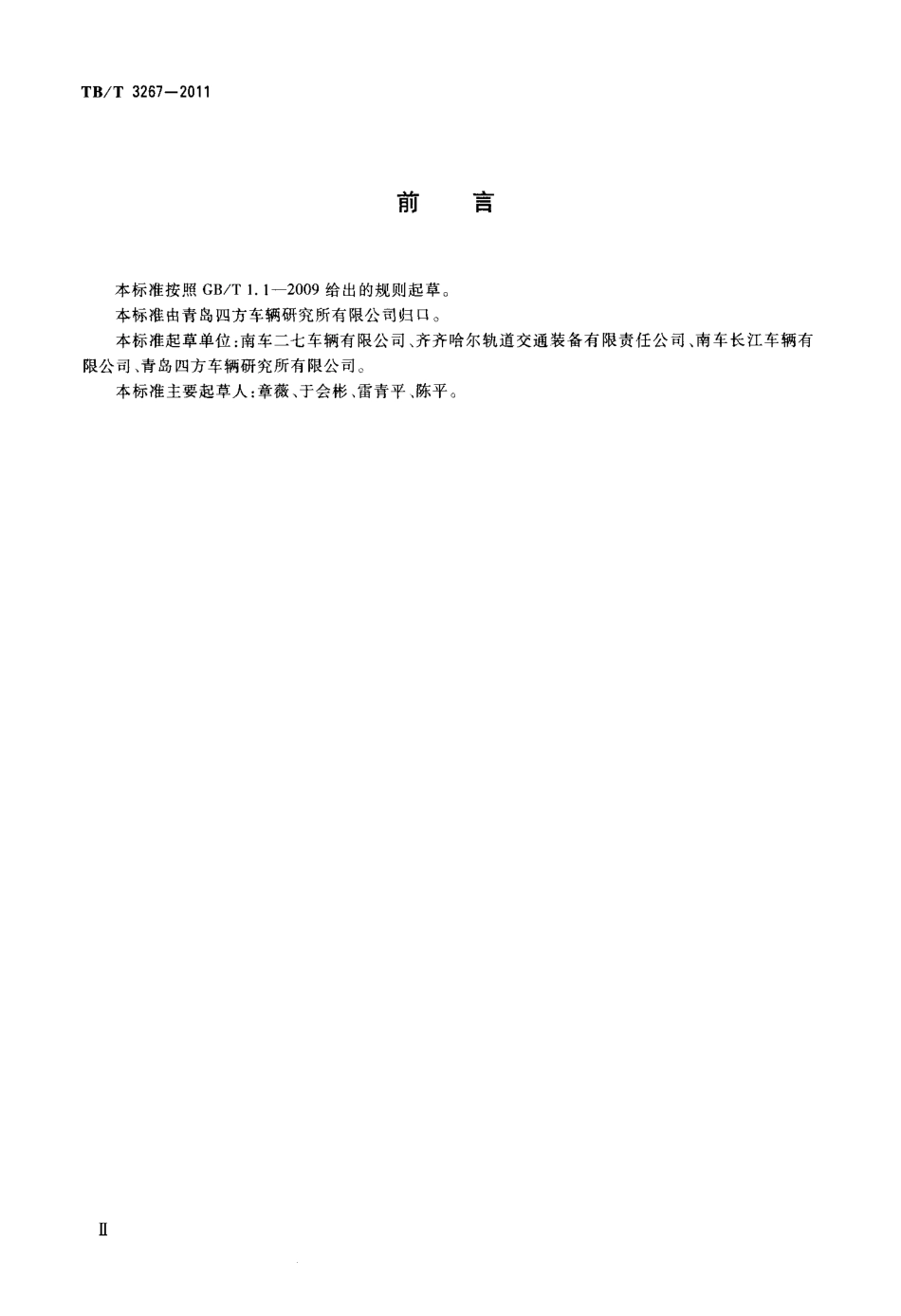

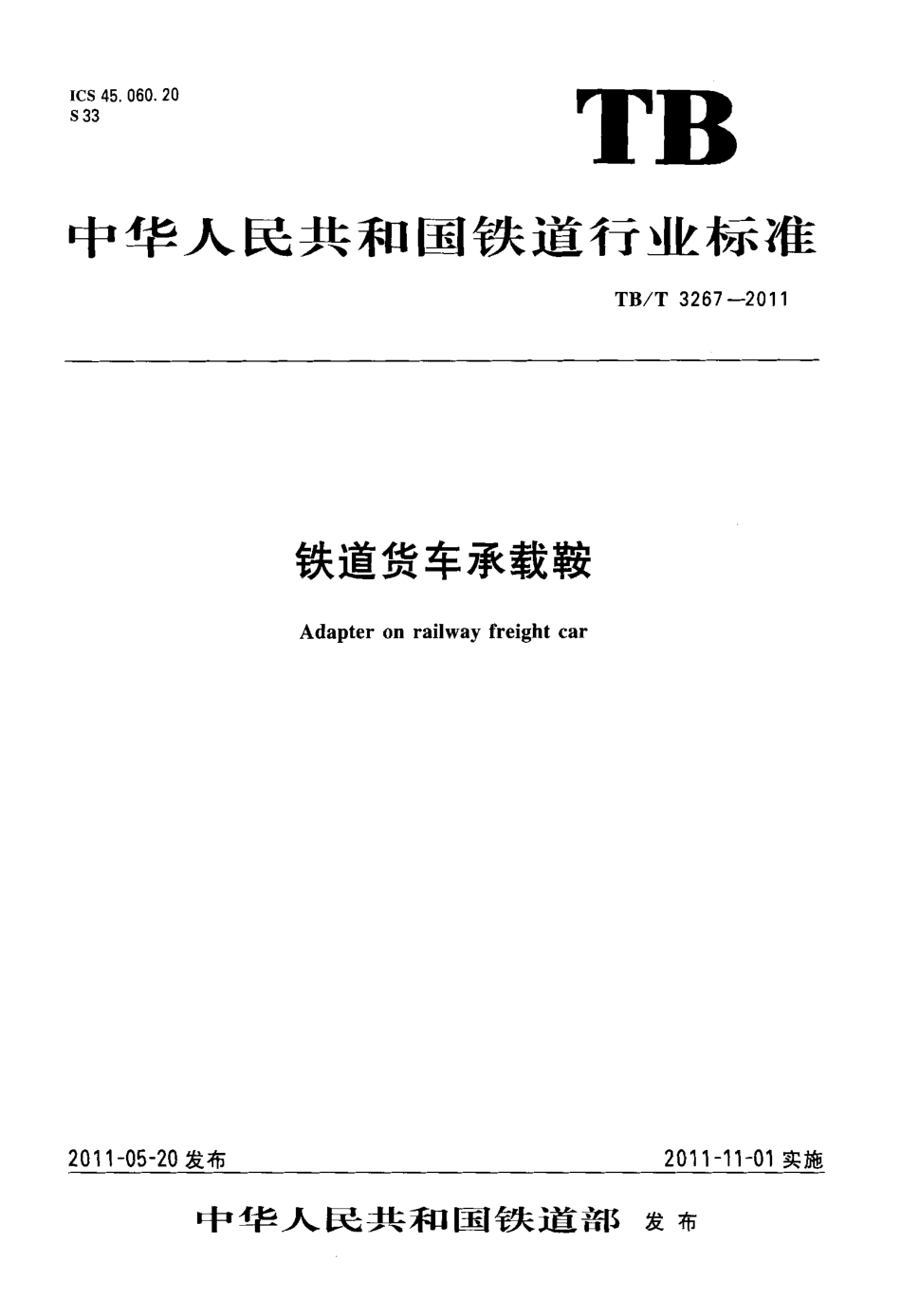

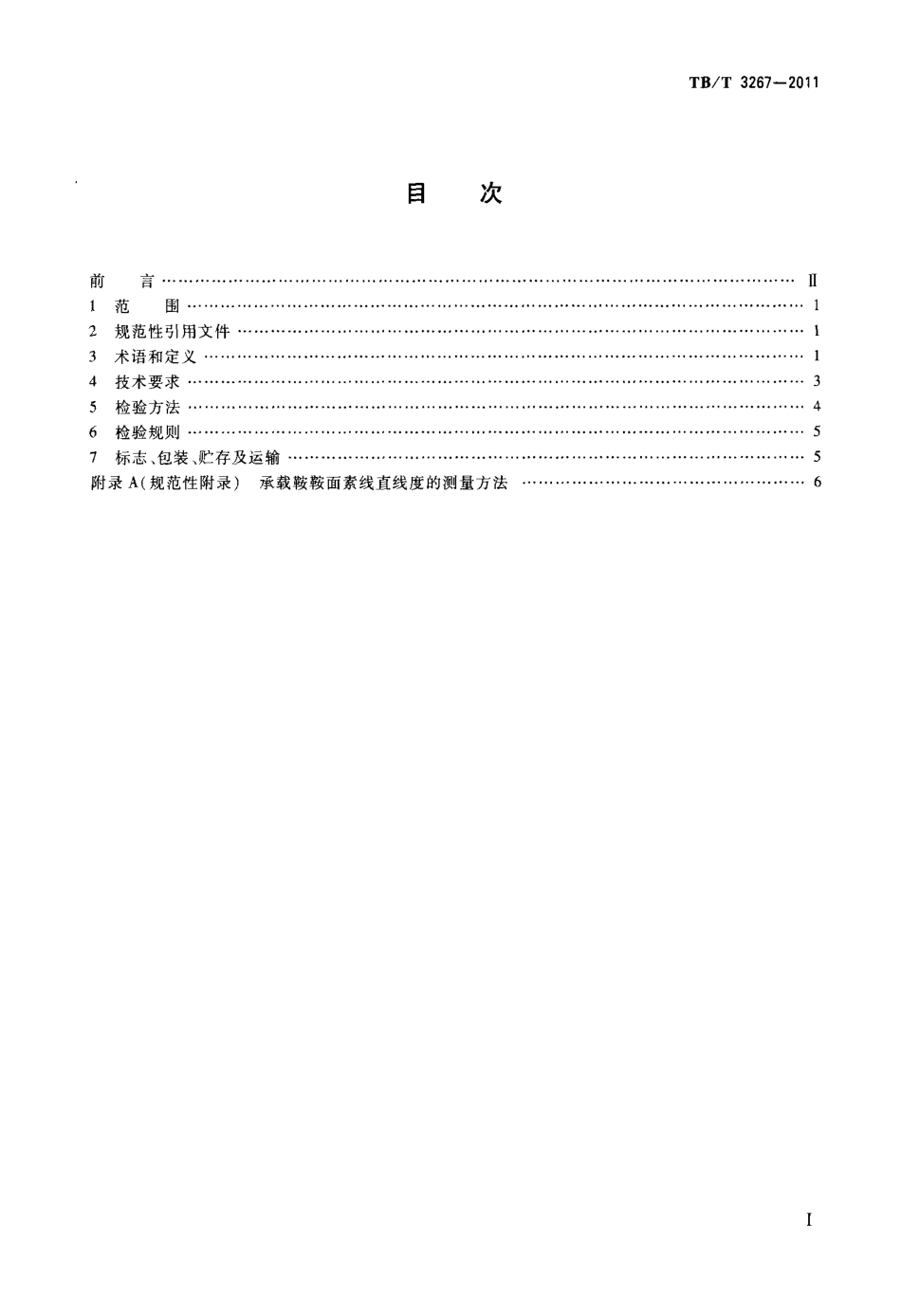

ICS 45060．20S 33TB中华人民共和国铁道行业标准TB／T 3267—2011201 1- 05。20发布铁道货车承载鞍Adapt er on rai l way frei ghtcar2011- 11．01实施中华人民共和国铁道部发布目次前言⋯⋯⋯⋯⋯⋯⋯⋯· ⋯- - ⋯- ⋯⋯⋯⋯⋯⋯- ⋯·l 范围⋯- · ⋯- · ⋯- - ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯·2规范性引用文件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯· ⋯⋯· ⋯·3术语和定义⋯- - ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯- ⋯⋯⋯-4技术要求⋯⋯⋯⋯⋯⋯⋯- · ⋯⋯⋯⋯⋯⋯⋯⋯- ⋯⋯5检验方法· ⋯- - - ⋯- ⋯⋯⋯⋯⋯⋯⋯⋯⋯- - ⋯⋯⋯⋯⋯6检验规则⋯⋯⋯⋯⋯⋯⋯- - ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯·7标志、包装、贮存及运输⋯⋯⋯⋯⋯⋯⋯- ⋯⋯⋯⋯⋯附录A(规范性附录)承载鞍鞍面素线直线度的测量方法TB／T 3267—201 1●11134556TB／T 3267—201 1前言本标准按照GB／T 1．1—2009给出的规则起草。本标准由青岛四方车辆研究所有限公司归口。本标准起草单位：南车二七车辆有限公司、齐齐哈尔轨道交通装备有限责任公司、南车长江车辆有限公司、青岛四方车辆研究所有限公司。本标准主要起草人：章薇、于会彬、雷青平、陈平。Ⅱ铁道货车承载鞍TB／T 3267—201 11范围本标准规定了铁道货车用承载鞍(以下简称承载鞍)术语和定义、技术要求、检验方法、检验规则、标志、包装、贮存与运输等。本标准适用于铁道货车用承载鞍的制造和检验。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB／T 223．5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法( GB／T 223．5- -2008．ISO 4829—1：1986，ISO 4829—2：1988．MOD)GB／T 223 1l 钢铁及合金铬含量的测定可视滴定或电位滴定法(GB／T 223．112008，ISO4937：1986，MOD)GB／T 223．23钢铁及合金镍含量的测定丁二酮肟分光光度法GB／T 223．26钢铁及合金钼含量的测定硫氰酸盐分光光度法GB／T 22353钢铁及合金化学分析方法火焰原子吸收分光光度法测定铜量(GB／T 223．53—1987，eqv ISO／DIS 4943：1986)GB／T 223．59钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法GB／T 223．63钢铁及合金化学分析方法高碘酸钠( 钾) 光度法测定锰量GB／T 223．68钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量GB／T 223．69钢铁及合金碳含量的测定管式炉内燃烧后气体容量法GB／T 228金属材料室温拉伸试验方法( GB／T 228- - 2002，eqv ISO 6892：1998)GB／T 229金属材料夏比摆锤冲击试验方法( GB／T 229- - 2007，ISO 148—1：2006，MOD)GB／T 231．1金属材料布氏硬度试验第1部分：试验方法( GB／T 231．1—2009，ISO 6506—1：2005，MOD)GB／T 1184，形状和位置公差未注公差值(GB／T t184一1996，eqv ISO 2768—2：1989)GB／T 1804一般公差未注公差的线性和角度尺寸的公差( GB／T 1804- - 2000，eqv ISO 2768—1：1989)GB／T 4336碳素钢和中低合金钢火花源原子发射光谱分析方法( 常规法)GB／T 5617钢的感应淬火或火焰淬火后有效硬化层深度的测定( GB／T 5617- - 2005，ISO 3754：1976，NEQ)GB／T 6414铸件尺寸公差与机械加工余量( GB／T 6414- - 1999，eqv ISO 8062：1994)GB／3' 11352一般工程用铸造碳钢件(GB／T 11352- - 2009，ISO 3755：1991，MOD)TB／T 28841铁道货车承载鞍专用计量器具第1部分：承载鞍制造用计量器具TB／T 2942铁道用铸钢件采购与验收技术条件3术语和定义下列术语和定义适用于本文件。1TB／T 3267—201 131323．33．43．53．62鞍面环带adapti ng surface annul us与轴承外圈配合的圆弧面。见图1。推力挡肩thrust guard shoul der控制轴承轴向位置的圆弧挡。见图l 。导框pedestal与侧架导框或小导台配合的凹槽。导框挡边pedestal guard si de控制承载鞍横向移动的挡。见图1。定位挡l ocat i ng guard控制承载鞍橡胶垫位置或便于转向架组装的挡.
