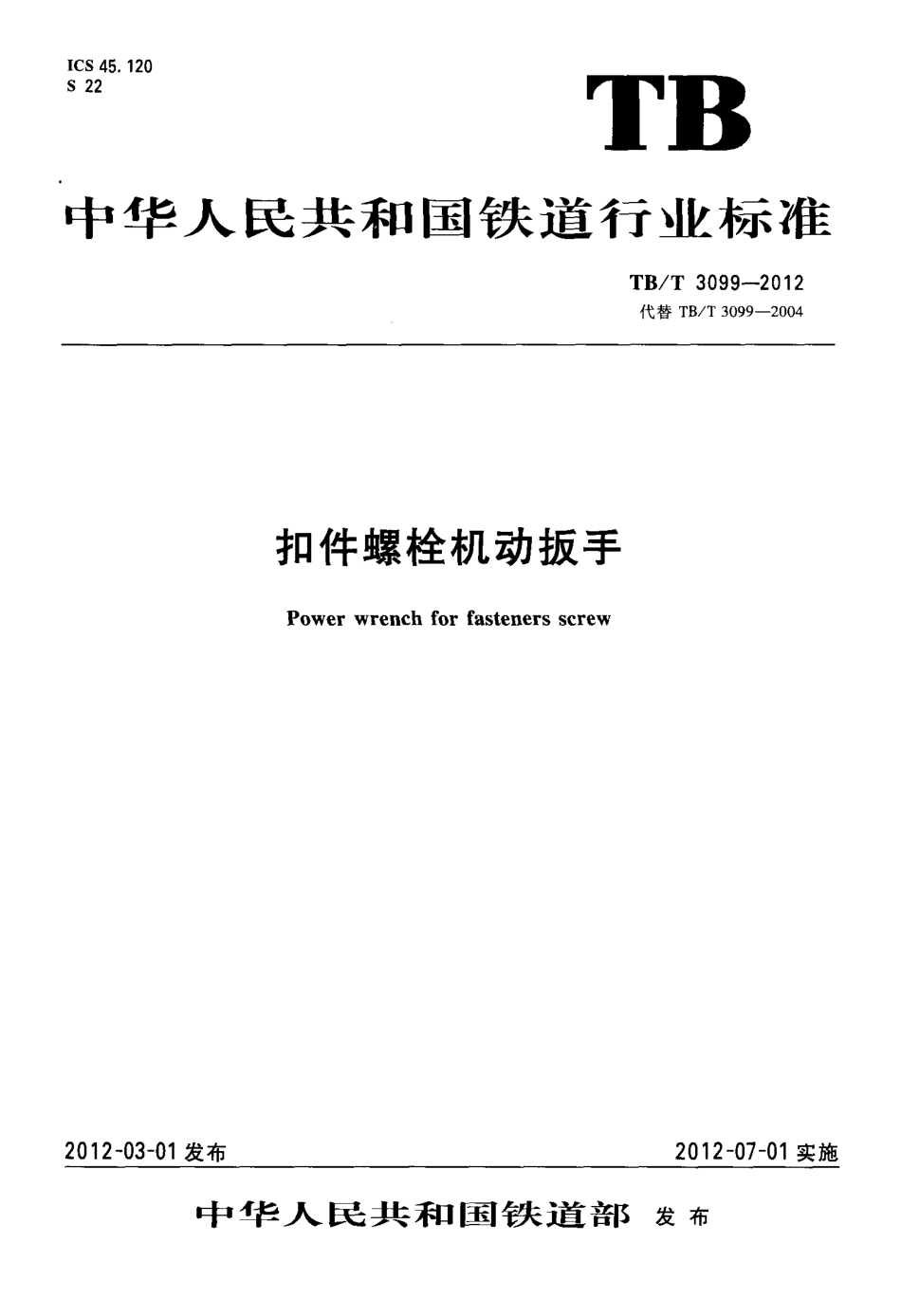

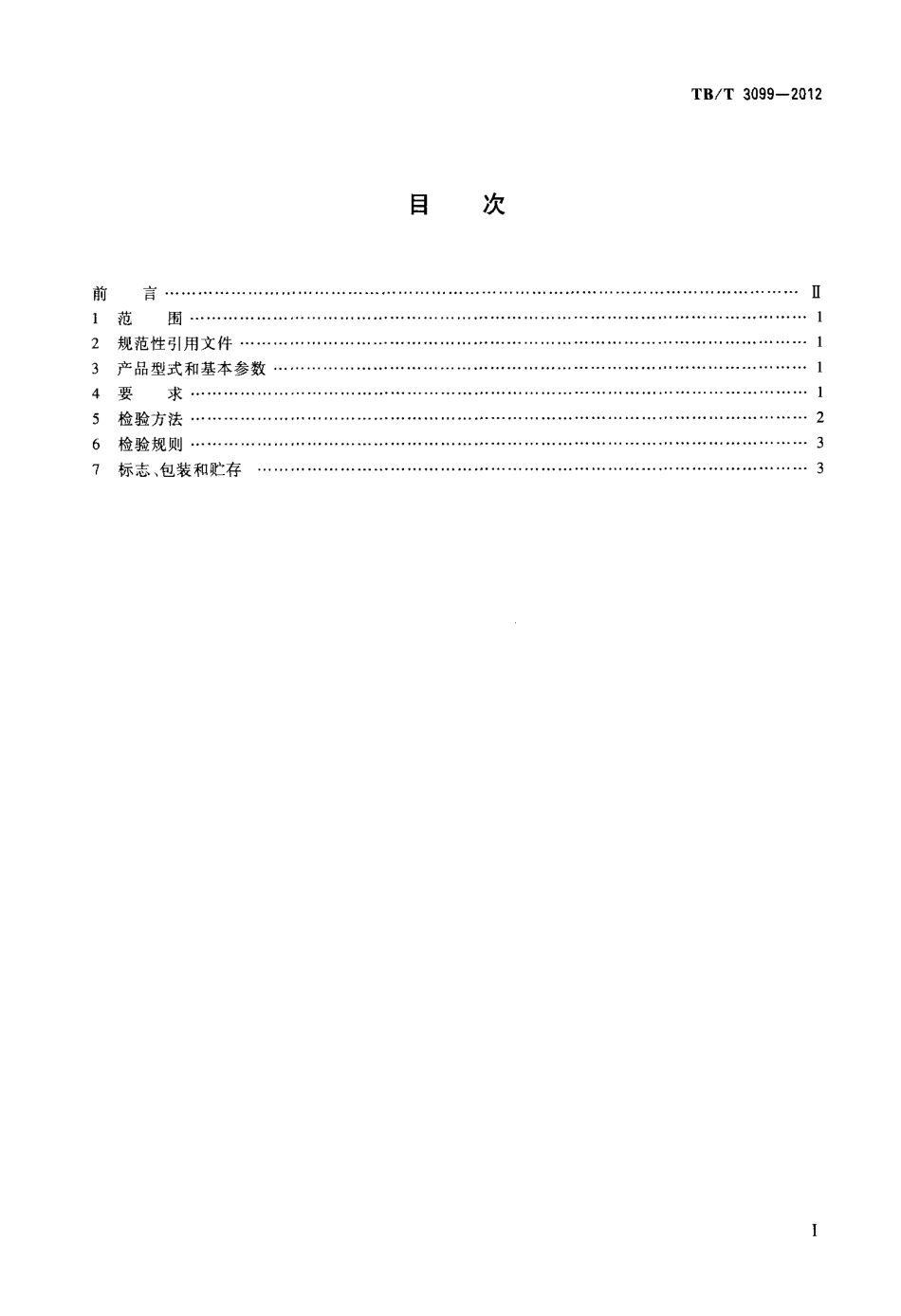

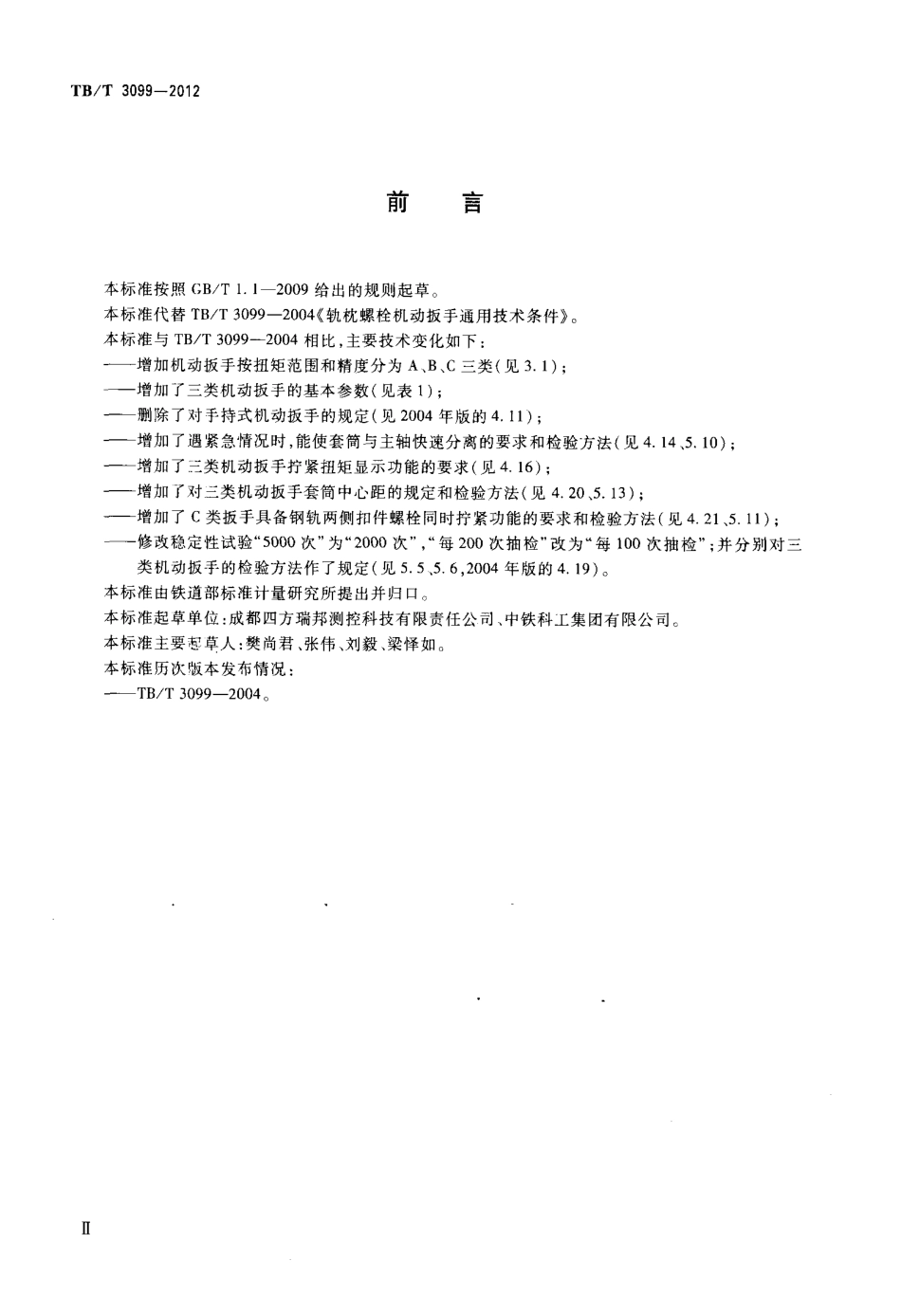

ICS 45．120S 22TB中华人民共和国铁道行业标准TB／T 3099—201 2代替TB／T 3099- - 2004201 2—03—01发布扣件螺栓机动扳手Power wrench for fast ehers screw201 2—07—01实施中华人民共和国铁道部发布言⋯⋯⋯⋯⋯- - ·范围⋯⋯⋯⋯- ·规范性引用文件⋯· ·产品型式和基本参数要求⋯⋯⋯⋯· ·检验方法⋯⋯⋯⋯-检验规则⋯⋯⋯⋯-标志、包装和贮存-目次TB／T 3099- - 2012Il1ll233^H1234567TB／T 3099—201 2Ⅱ刖菁本标准按照GB／T112009给出的规则起草。本标准代替TB／T 3099- - 2004(轨枕螺栓机动扳手通用技术条件》。本标准与TB／T 3099- - 2004相比，主要技术变化如下：——增加机动扳手按扭矩范围和精度分为A、B、c三类(见3 1)；——增加了三类机动扳手的基本参数(见表1)；——删除了对手持式机动扳手的规定(见2004年版的4．11)；——增加了遇紧急情况时，能使套筒与主轴快速分离的要求和检验方法(见414、5．10)；——增加了三类机动扳手拧紧扭矩显示功能的要求(见4 16)；——增加_，对三类机动扳手套筒中心距的规定和检验方法(见4．20、5．1 3)；——增加了C类扳手具备钢轨两侧扣件螺栓同时拧紧功能的要求和检验方法(见4 21、511)；一修改稳定性试验“5000次”为“2000次”，“每200次抽检”改为“每100次抽检”；并分别对三类机动扳手的检验方法作了规定(见55、5 6，2004年版的4．19)。本标准由铁道部标准计量研究所提出并归口。本标准起草单位：成都四方瑞邦测控科技有限责任公司、中铁科工集团有限公司。本标准主要茸草人：樊尚君、张伟、刘毅、梁怿如。本标准历次版本发布情况：——TB／T 3099- - 2004．扣件螺栓机动扳手TB／T 3099- - 201 21范围本标准规定了扣件螺栓机动扳手(以下简称“机动扳手”)的基本参数、要求、检验方法、检验规则以及标志、包装和贮存。本标准适用于扣件螺栓、螺母拧紧和旋松作业的各型源动力为内燃、电动型式的机动扳手。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB／T 17248．3声学机器和设备发射的噪声工作位置和其他指定位置发射声压级的测量现场简易法3产品型式和基本参数3．1产品型式机动扳手由动力、工作机构组成，按扭矩范围和精度分为A、B、C三类。3．2基本参数机动扳手基本参数见表1。表1机动扳手基本参数表技术参数序号项目ABCI套筒空载转速≥70 r／rai n≥70 r／mi n≥70 r／mi n2拧紧扭矩调节范围80 N·m一150 N·m80 N·m—150 N·m80 N·m一350 N·m3旋松扭矩≥300 N·m≥300 N· ／11≥500 N·m4扭矩精度±10％±5％±5％——≤120 kg(双套筒)≤120 kg(双套筒)5主机质量(不含燃油)≤120 kg(单体质量)495 kg(单套筒)≤95 kg(单套筒)4要求4-．1产品应符合本标准及按经规定程序批准的产品图样和技术文件制造。4．2外购件、外协件的产品质量应符合有关技术文件的要求。4 3铸件不应存在影响正常使用的气孔、夹渣、疏松等铸造缺陷。铸件表面应平整，无粘沙。4．4焊接件焊缝应均匀，不应存在未焊透、烧穿、裂纹、漏焊等焊接缺陷。4．5电镀件镀层表面均匀光滑，不应存在黑斑、剥落等缺陷。46主体面漆为橘黄色或橘红色，漆面均匀光滑，无流痕、起泡、剥皮、剥落等缺陷。4．7电动扳手应符合：a)电动机与电源线的连接应可靠，连接处应固定，不使电源线受拉伸和扭转，并应有绝缘套。TB／T 3099- - 2012b)应有漏电保护措施。电源线、插头(插座)和电器开关结构应确保使用安全。照明装置工作正常。c)电动机与机架之间的绝缘电阻不小于7 MI)。操作手把应有绝缘保护套。4．8内燃机在环境温度一5℃以上时应顺利启动，启动次数不超过3次，启动时间不超过30s。4．9液压传动机动扳手的液压系统不应渗漏油。4．10轨行式机动扳手应符合：a)能在钢轨和地面上推行，走行轮转动灵活，无卡阻现象；b)走行轮及辅助支承装置与钢轨之间的绝缘电阻不应小于1MD．。4”离合器作用可靠，接合完全，分离彻底。4．12转速换挡及正反换向装置应.
