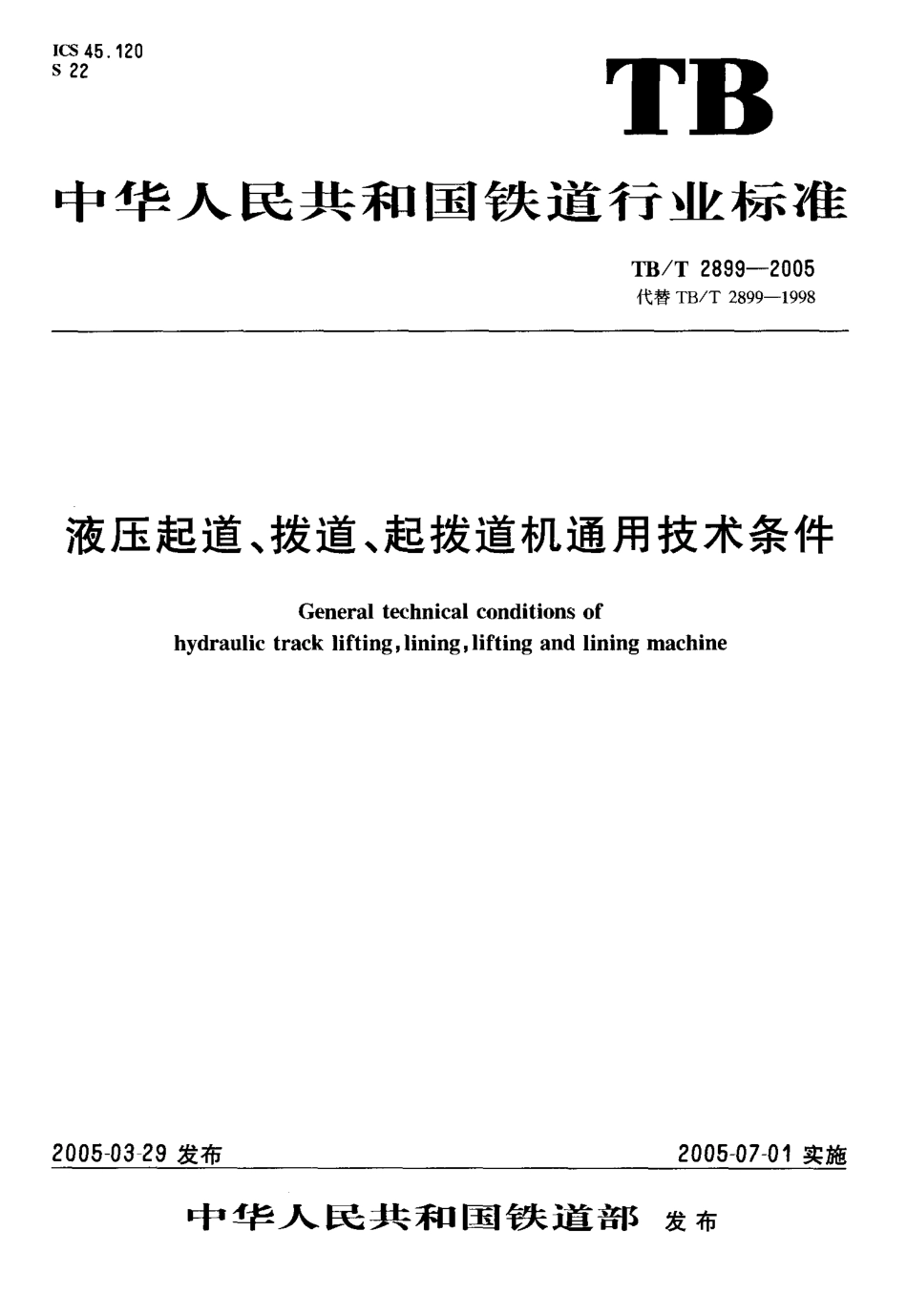

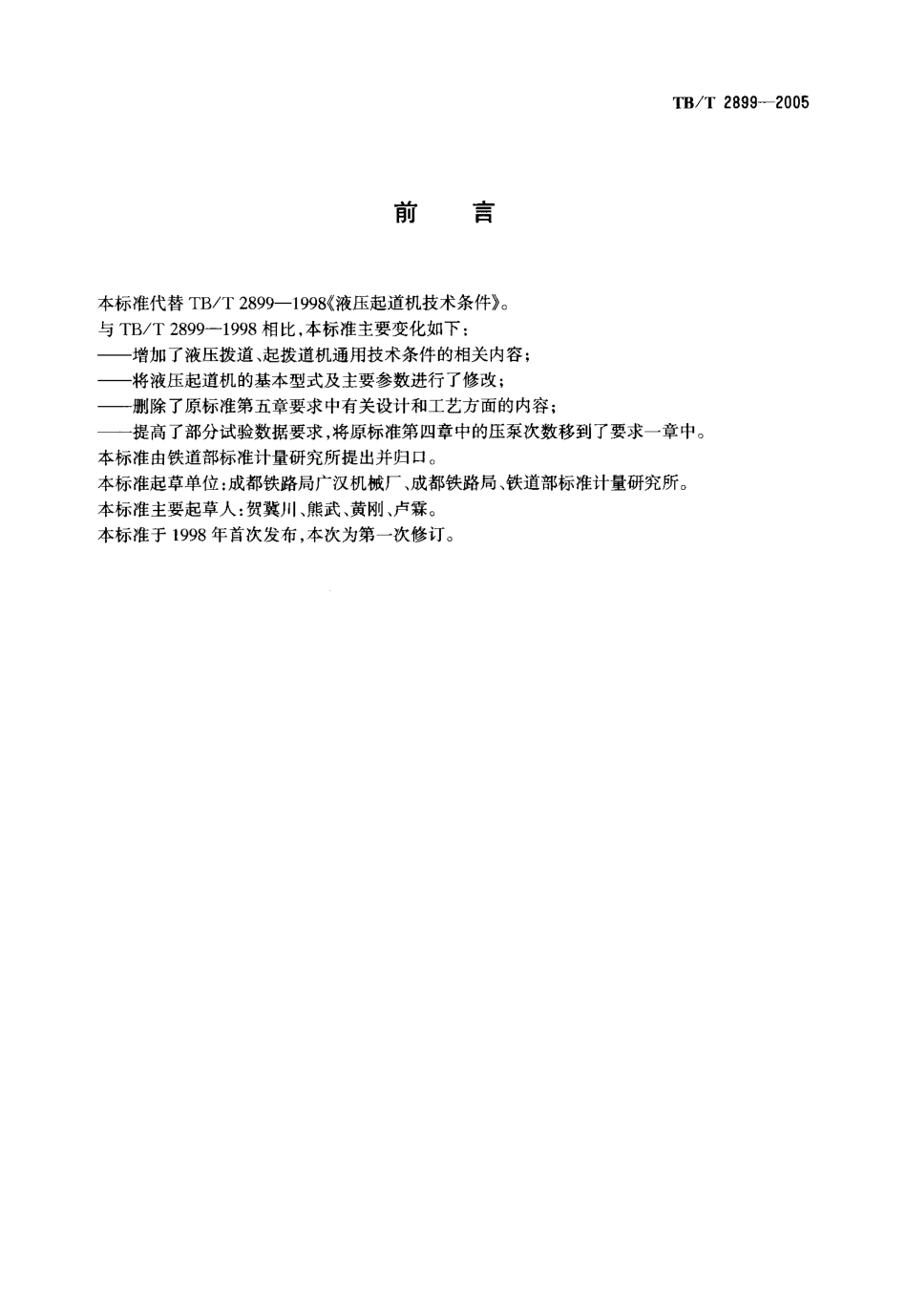

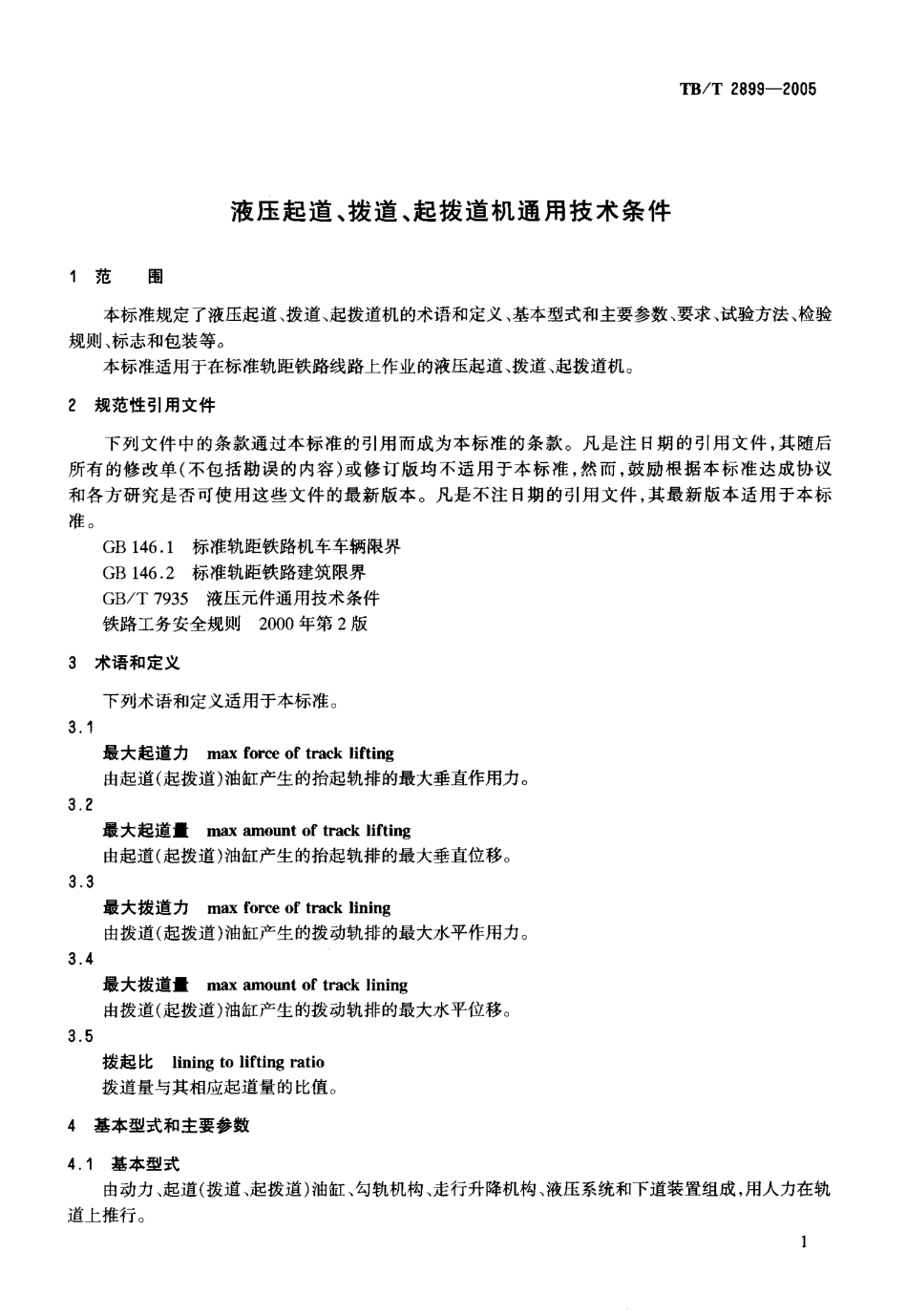

ICS 45 . 120S夕夕T B中 华 人 民 共 和 国 铁 道 行 业 标 准TB / T 2899-2005代替 TB/ T 2899- 1998液压起道、拨道、起拨道机通用技术条件 G eneral technica l conditions ofhydraulic track lifting, lining, lifting and lining machine2005-03-29 发布2005-07-01 实施中 华 少味民 共 和 国 铁 道 部发布TB / T 2899-2005前言本标准代替TB/T 2899- 1998《液压起道机技术条件》。与TB/T 2899- 1998相比，本标准主要变化如下:—增加了液压拨道、起拨道机通用技术条件的相关内容;—将液压起道机的基本型式及主要参数进行了修改;—删除了原标准第五章要求中有关设计和工艺方面的内容;—提高了部分试验数据要求，将原标准第四章中的压泵次数移到了要求一章中。本标准由铁道部标准计量研究所提出并归口。本标准起草单位:成都铁路局广汉机械厂、成都铁路局、铁道部标准计量研究所。本标准主要起草人:贺冀川、熊武、黄刚、卢霖。本标准于1998 年首次发布，本次为第一次修订。TB / T 2899-2005液压起道 、拨道、起拨道机通用技术条件范围 本标准规定了液压起道、拨道、起拨道机的术语和定义、基本型式和主要参数、要求、试验方法、检验规则、标志和包装等。 本标准适用于在标准轨距铁路线路上作业的液压起道、拨道、起拨道机。2规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议和各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准 。 GB 146.1 标准轨距铁路机车车辆限界 GB 146.2标准轨距铁路建筑限界 GB/T 7935液压元件通用技术条件 铁路工务安全规则2000 年第 2 版术 语 和 定 义下 列 术 语 和 定 义 适 用 于 本 标 准 。3 . ，最大起道力 max force of track lifting由起道(起拨道)油缸产生的抬起轨排的最大垂直作用力。3 .2最大起道f max amount of track lifting由起道(起拨道)油缸产生的抬起轨排的最大垂直位移。3 . 3最大拨道力 max force of track lining由拨道(起拨道)油缸产生的拨动轨排的最大水平作用力。最大拨道f max amount of track lining由拨道(起拨道)油缸产生的拨动轨排的最大水平位移。拨起比 lining to lifting ratio拨道量与其相应起道量的比值。基本型式和主要参数4 .1基本型式 由动力、起道(拨道、起拨道)油缸、勾轨机构、走行升降机构、液压系统和下道装置组成，用人力在轨道 上 推 行TB / T 2899-20054 .2主要参数 液压起道机、拨道机、起拨道机的主要参数分别见表 1、表 2、表 3, 表 ， 液压起道机主要参数额定功率最大起道力> 3 .5 kW> 100 kN x 2最大起道量>- 300->- 800 mm主机净重镇385吨毛 4 70 昧备注高行程液压起道机表 2额定功率> 9 .5 kW最大拨道力 李 150 kN液压拨道机主要参数A;k&ml>200 mm一万&JU1L1:0.5-1:0.8主机净重毛465 kg额定功率> 8 . 6 kW最 大起道力妻 125 kN x 2 表 3最大起道 量> 400 mm液压起拨道机主要参数lvf,*igj7镖 3Ax>110kN >150m 拨起比1: 0 .5-1 :0 .8主机净重毛470 kg5要求5.， 产品应符合本标准及按经规定程序批准的产品图样及技术文件制造。5.2外购件应符合相关标准和技术文件的要求，且有产品合格证，经查验后才可使用5.3在使用代用材料时，其性能不应低于图样要求。5 .4焊接件的焊缝均匀，符合设计要求，不应有漏焊、过烧、未焊透、夹渣、咬边、气孔和裂纹等影响使用的焊接缺陷。5.5动力源、油泵、换向阀、胶管保持原色，轨钩、支座刷黑漆，其余喷橘黄或橘红色漆。5 .6起道、拨道、起拨道机在钢轨上推行时，应符合 GB 146.1 限界要求;下道后 ，不应侵人 GB 146.2规定的限界(行车速度) 120 km/h 的铁路线路应符合《铁路工务安全规则》中的相关要求) 。5.7油泵传动皮带应设置防护罩 ;皮带的张紧度应能调节。5.8两轨钩间、钢轨.
