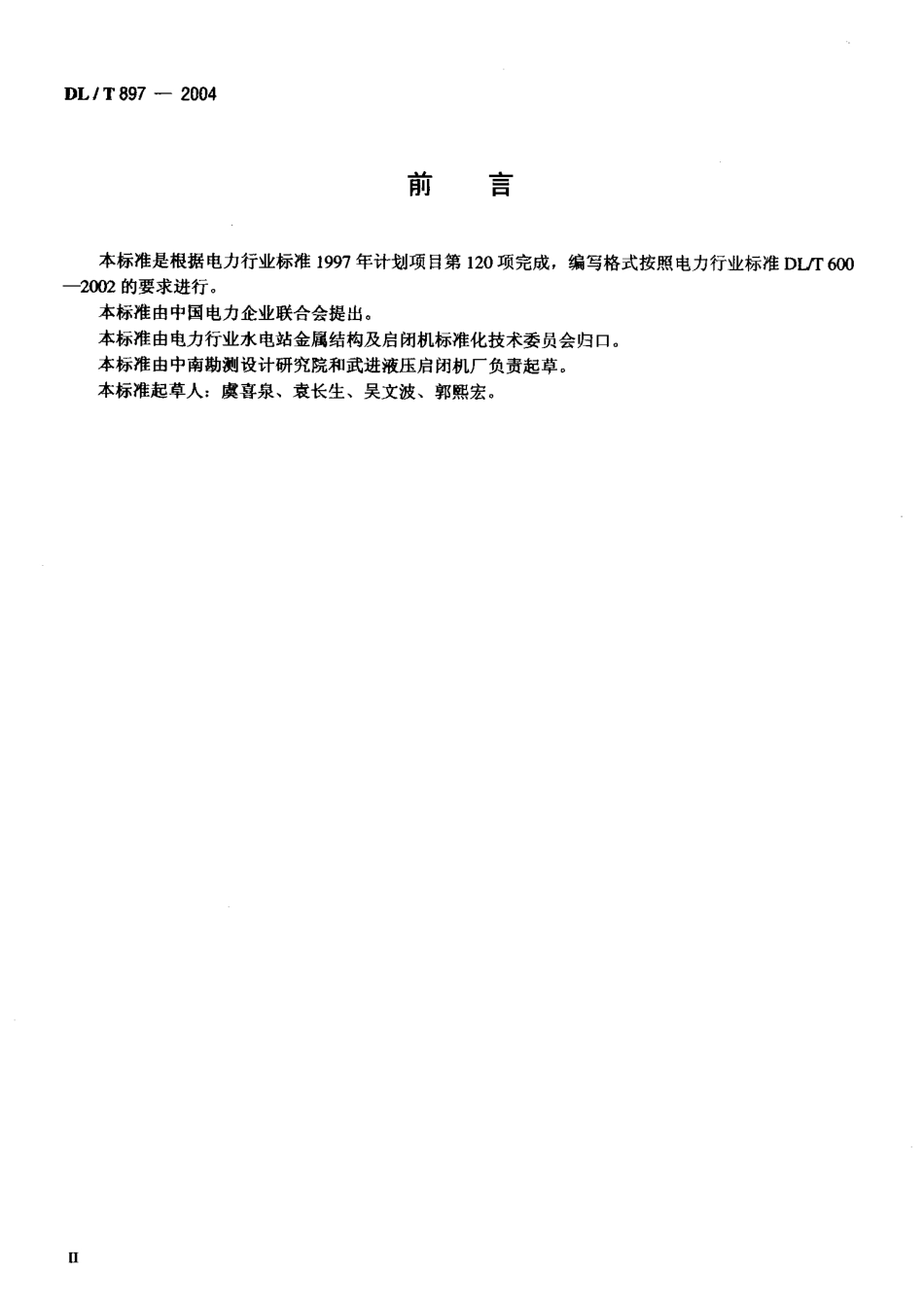

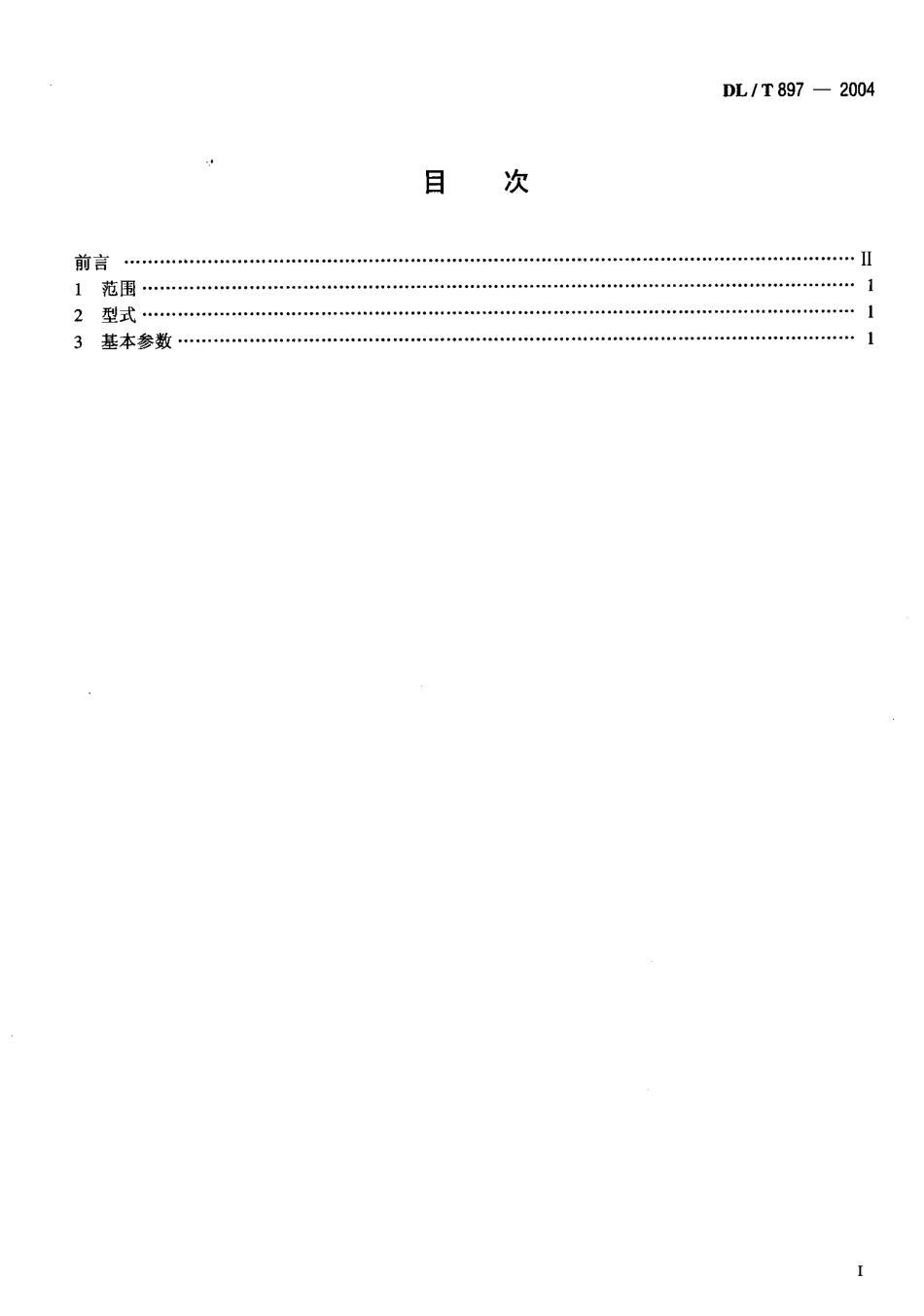

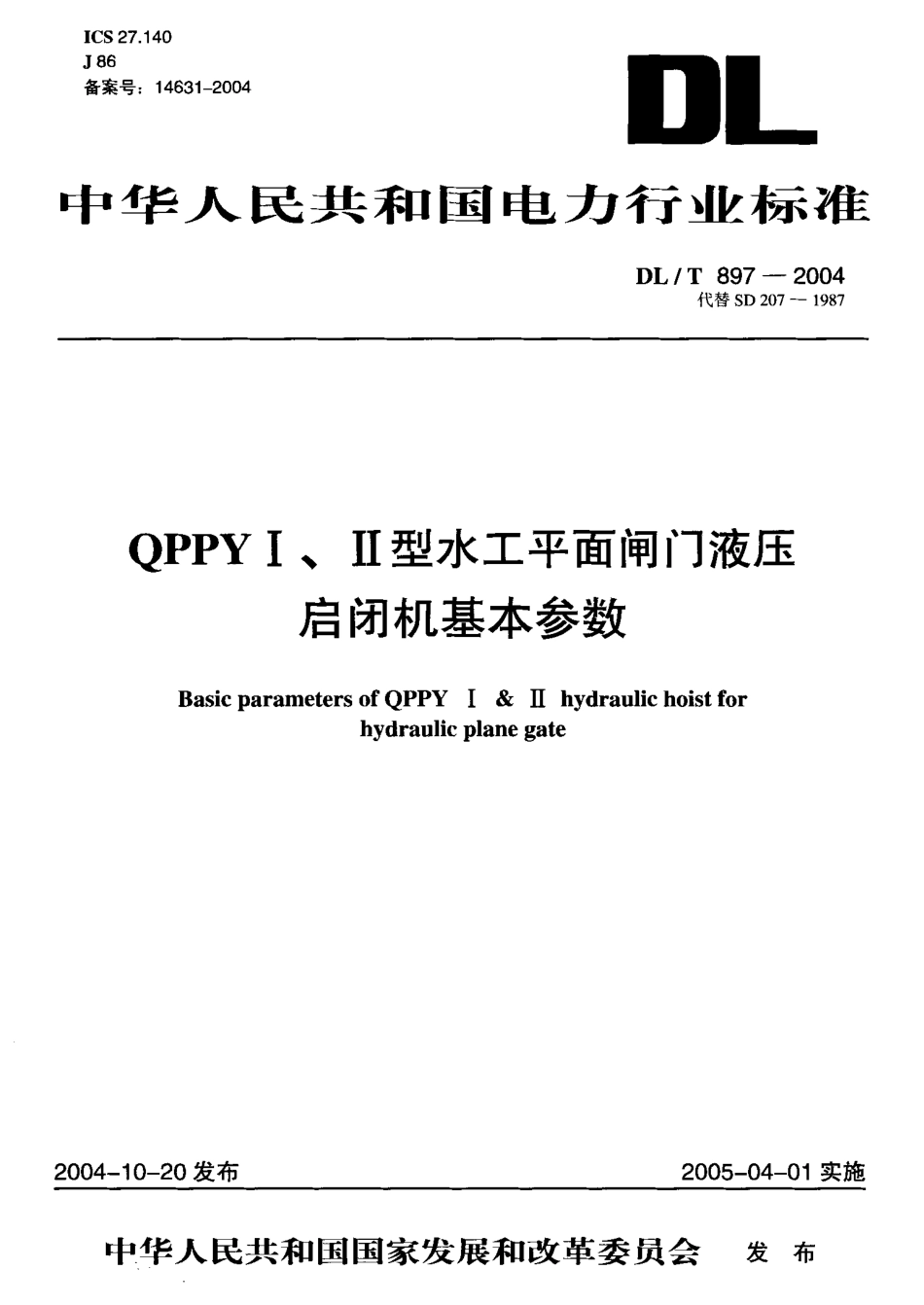

I C S 2 7 .1 4 0J 86备案号: 1463 1- 2004D L中 华 人 民 共 和 国 电 力 行 业 标 准D L / T 8 9 7 一 2 0 0 4代替SD 207 一 1987QPPY I , II型水工平面闸门液压启闭机基本参数Basic parameters of QPPY I & I hydraulic hoist forhydraulic plane gate2004- 10- 20 发布2005- 04- 01 实施中 华 人 民共 和 国 国 家 发 展 和 改 革 委 员 会发布bzfxw.coDL / T 897 一 2004目次前言·········································，········································································。··⋯⋯ n1范围 ·········。························ ··················· ·。· ·······················································⋯⋯ 12型式 ··················································································································⋯⋯ 13基本参数 ······························ ·············································································⋯⋯ 1bzfxw.coD L / T 8 9 7 一2 00 4mij吕 本标准是根据电力行业标准1997 年计划项目第120项完成，编写格式按照电力行业标准DL/C 600- 2002 的要求进行。 本标准由中国电力企业联合会提出。 本标准由电力行业水电站金属结构及启闭机标准化技术委员会归口。 本标准由中南勘测设计研究院和武进液压启闭机厂负责起草。 本标准起草人: 虞喜泉、袁长生、吴文波、郭熙宏。bzfxw.coDL / T 897 一2004QPPY I 、II型水工平面闸门液压启闭机1范围 本标准规定了平面闸门液压启闭机的型式和基本参数。 本标准适用于工作环境温度为一5℃一+5.0℃的水利水电工程平面闸门的启闭机。2型式2.1启闭机型式为液压传动单向作用式。2 .2型号表示方法如下:Q P P Y口 一 口 x口口 口口 一 口口匕最大行程启门力吊点数I 柱塞式1 活塞式液压传动普通平面闸门启闭机2 .3标记示例 QPPY 1 -2 X 320- 8表示双吊点柱塞式，启门力为2 X 320kN，最大行程8m. QPPY 11 -6300- 16表示单吊点活塞式，启门力为6300kN，最大行程16mo QPPY 11-2 X 8000- 18表示双吊点活塞式，启门力为2 X 8000kN，最大行程18m.2.4 QPPY I (柱塞式) 的杆径与闸门全开的导向、结构布置、柱塞所受压力和侧向力有关，选用时需进一步计算。3基本参数3.1 QPPY I 液压启闭机基本参数应符合表1 规定。 表 1 63kN- 2000kN 水工平面闸门液压启闭机墓本参数 ( I 系列)编 号型号启门力 kN最大行程 m柱塞缸径 们n m缸 内计算压力 MPa启门速度 m/min1QPPY I 一 x 63-62 X 636801 2 . 50.5-1.02QPPY I 一 X 80-62 X 8069012石0.5^ 1.03QPPY 工一 X 100-82 X 10081001270.5-1.0bzfxw.coD L / T 89 7一2 0 04表 1 ( 续)编号型号启门力 kN最大行程 m柱塞缸径 n 】n l缸内计算压力 M P a启 门速度 nVnun4QPPY I 一 x 125- 82 X 1 2 5812 510 20 .5-1.05QPPY 1 - 2 x 160- 82 X 1 6 0814 010 .40 .5-1刀6QPPY I 一 X 200- 82 X 2 0 0814013 刀0 .5-1.07QPPY I一 X 250- 82 X 2 50816 012 .40 .5 -1 刀8QPPY 1 - 2 x 320- 82 X 3 2081 8 012石0 .5-1习9QPPY 1 - 2 X 400- 82 X 40082 0 012 . 70s -1.010QPPY I一 x 500- 52 X 5 0 08.
